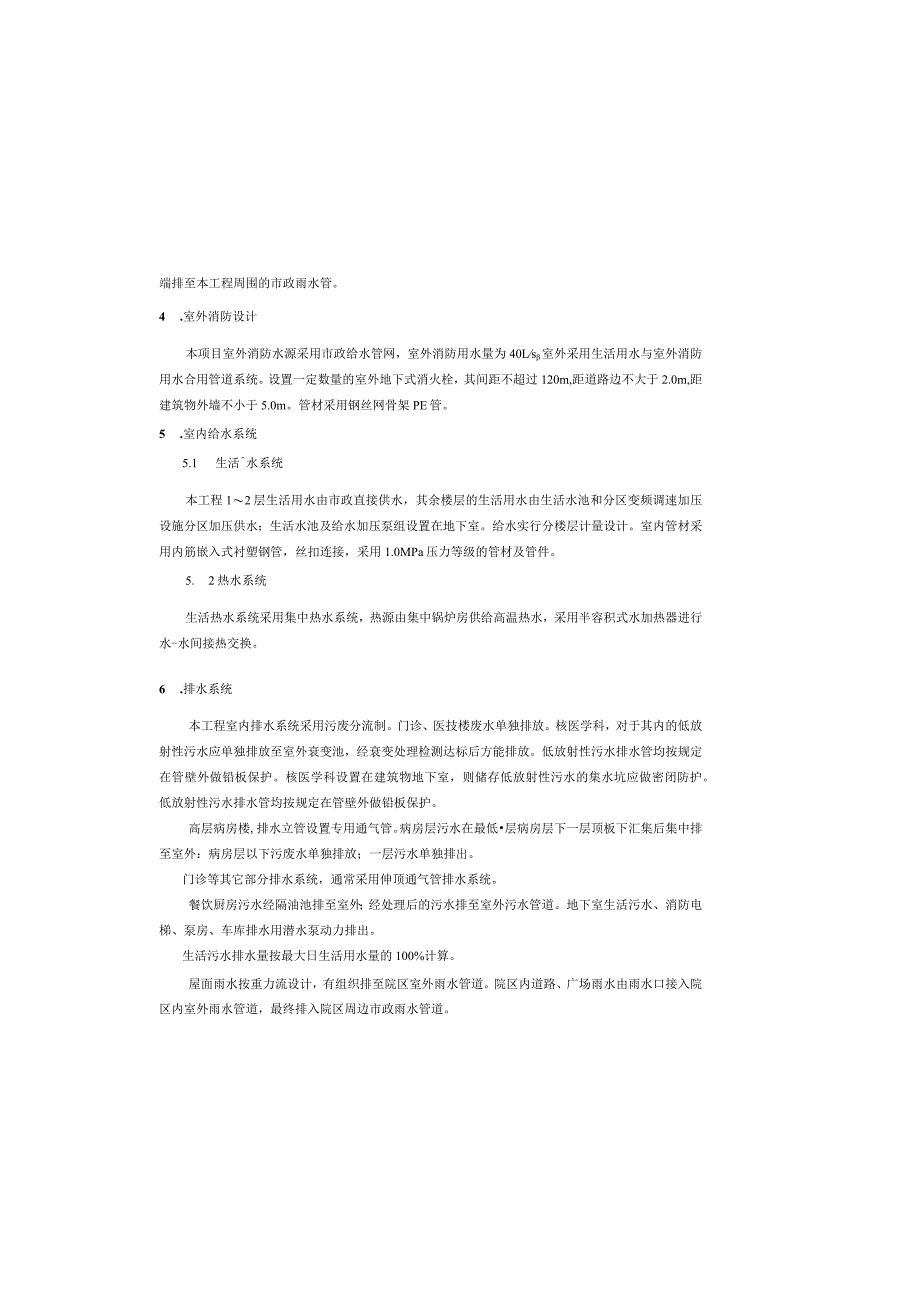

1、端排至本工程周围的市政雨水管。4 .室外消防设计本项目室外消防水源采用市政给水管网，室外消防用水量为40Ls室外采用生活用水与室外消防用水合用管道系统。设置一定数量的室外地下式消火栓，其间距不超过120m,距道路边不大于2.0m,距建筑物外墙不小于5.0m。管材采用钢丝网骨架PE管。5 .室内给水系统5.1 生活水系统本工程12层生活用水由市政直接供水，其余楼层的生活用水由生活水池和分区变频调速加压设施分区加压供水；生活水池及给水加压泵组设置在地下室。给水实行分楼层计量设计。室内管材采用内筋嵌入式衬塑钢管，丝扣连接，采用1.0MPa压力等级的管材及管件。5. 2热水系统生活热水系统采用集中热水
2、系统，热源由集中锅炉房供给高温热水，采用半容积式水加热器进行水-水间接热交换。6 .排水系统本工程室内排水系统采用污废分流制。门诊、医技楼废水单独排放。核医学科，对于其内的低放射性污水应单独排放至室外衰变池，经衰变处理检测达标后方能排放。低放射性污水排水管均按规定在管壁外做铅板保护。核医学科设置在建筑物地下室，则储存低放射性污水的集水坑应做密闭防护。低放射性污水排水管均按规定在管壁外做铅板保护。高层病房楼,排水立管设置专用通气管。病房层污水在最低层病房层下一层顶板下汇集后集中排至室外：病房层以下污废水单独排放；一层污水单独排出。门诊等其它部分排水系统，通常采用伸顶通气管排水系统。餐饮厨房污水经
3、隔油池排至室外；经处理后的污水排至室外污水管道。地下室生活污水、消防电梯、泵房、车库排水用潜水泵动力排出。生活污水排水量按最大日生活用水量的100%计算。屋面雨水按重力流设计，有组织排至院区室外雨水管道。院区内道路、广场雨水由雨水口接入院区内室外雨水管道，最终排入院区周边市政雨水管道。7 .雨水利用设计：根据项目实际情况以及整体规划情况，为便于该项目雨水收集利用本方案考虑统设置考(二)给排水专业.设计依据1.l有关部门对本工程的批文：1. 2建设单位提供的市政给排水管网资料和设计任务书。1.3 本专业设计所采用的主要标准：1.4 .1建筑给水排水设计规范(GB50015-2003)2009版1

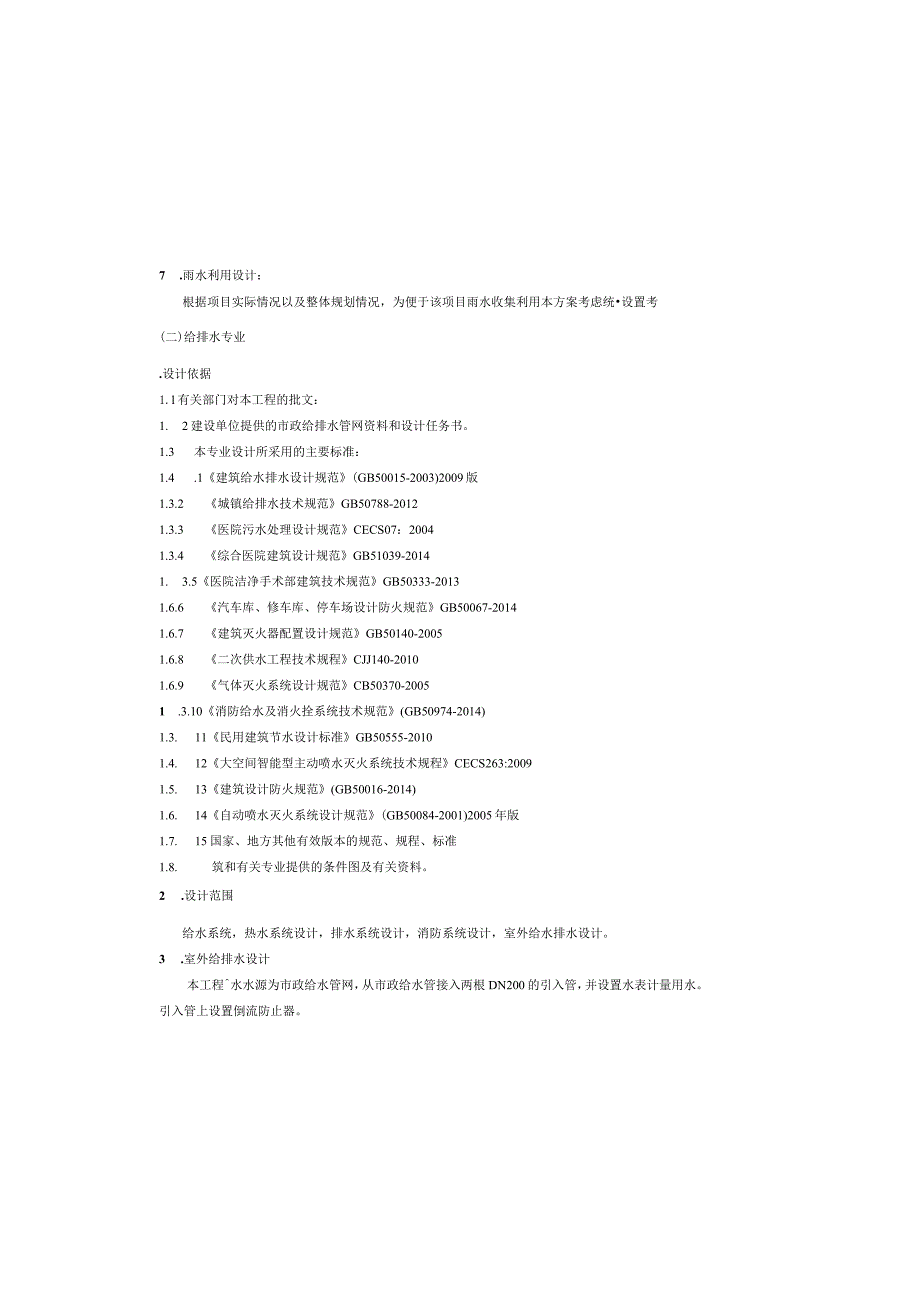

4、.3.2 城镇给排水技术规范GB50788-20121.3.3 医院污水处理设计规范CECS07：20041.3.4 综合医院建筑设计规范GB51039-20141. 3.5医院洁净手术部建筑技术规范GB50333-20131.6.6 汽车库、修车库、停车场设计防火规范GB50067-20141.6.7 建筑灭火器配置设计规范GB50140-20051.6.8 二次供水工程技术规程CJJ140-20101.6.9 气体灭火系统设计规范CB50370-20051 .3.10消防给水及消火拴系统技术规范(GB50974-2014)1.3. 11民用建筑节水设计标准GB50555-20101.4.
5、12大空间智能型主动喷水灭火系统技术规程CECS263:20091.5. 13建筑设计防火规范(GB50016-2014)1.6. 14自动喷水灭火系统设计规范(GB50084-2001)2005年版1.7. 15国家、地方其他有效版本的规范、规程、标准1.8. 筑和有关专业提供的条件图及有关资料。2 .设计范围给水系统，热水系统设计，排水系统设计，消防系统设计，室外给水排水设计。3 .室外给排水设计本工程水水源为市政给水管网，从市政给水管接入两根DN200的引入管，并设置水表计量用水。引入管上设置倒流防止器。本工程室外排水采取雨、污分流制，污废合流制。污水、废水(不含有放射性物质的污水、废水
6、)经化粪池处理后直接排至院区污水处理站，经处理达标合格后排至市政排水管网：含有放射性物质的污水、废水单独排至室外经处理达标后直接排至院区污水处理站。室外雨水管末9.3 排水立管设主通气立管或伸顶通气管，各卫生洁具均带水封装置或配置存水弯。洗手盆龙头均用感应式，公共卫生间内卫生器具均采用感应式，厨房、卫生间采用磁性密封翻斗式地漏。9.4 在水泵进出水管口安装减振软接头和弹性支吊架，以减少震动、噪音。10.节能、节水措施：10.1 充分利用市政供水压力。采用变频调速泵供水。10.2 建筑物用水设置水表进行计量；所有卫生洁具均采用优质节水型洁具；水泵及阀门均采用优质产品，以减少渗漏的发生。给水实行分
7、科室、分楼层计量设计。诊查室、诊断室、产房、手术室、检验科、医生办公室、护士室、治疗室、配方室、无菌室等房间洗手盆龙头，公共卫生间内卫生器具均采用感应式。10.3 生活贮水水箱采用304食品级不锈钢板水箱，水箱采用水箱消毒机消毒处理，水箱检修口设密闭防污上盖，并高出箱顶5cm以上，水箱周围2m内不得有污水管和污染物。水箱通气管管口设防虫网罩。10.4 设雨水利用系统，场地雨水回灌，屋面雨水经处理后回用于绿化浇洒、车库冲洗。充分利用再生水资源，节约用水。虑，雨水利用方式有：设置部分绿化为下凹式绿地；设置部分硬化路面为透水铺放地面：设雨水回收利用系统等。为便于雨水收集利用，将广场及其地面硬化面积（
8、为总硬地面积30%左右）设置为透水性铺破地面，具体位置根据项目整体景观设计而定。收集屋面及院区的雨水，经处理后回用于绿化浇洒、车库冲洗及景观水池补水，雨水回用供水由变频调速设备供水。8 .消防设计：本工程各建筑物室内各层均需设置消火栓系统。各建筑物除电气用房外的其他室内各层均需设置自动喷淋系统。消防水池及室内消防泵设理在地下室。消防水池水量:序号用水名称用水标准（L/S）小时用水量（m3）用水时间（h）消防水量（m3）备注1室内消火栓系统401444322室外消火拴系统4014434323自喷系统（仓库）602161.53245消防用水量1188室内消火栓系统由地下室内消防水池及室内消火栓水泵
9、供水。消防初期用水由设于建筑的屋顶消防水箱供给。消防水池有效容积：756m1,屋顶消防水箱效容积：36n室内各层均设置喷头，自动喷淋系统由内消防水池（与消火栓共用）及喷淋水泵供水。消防初期用水由屋顶消防水箱（与消火栓共用）、增压稳压设备供给。灭火器设置：建筑物内均设置手提式磷酸铁盐干粉灭火器，手术室、理疗室、透视室、心电图室、药房、住院部、门诊部、病历室等：火灾危险等级为严重危险级，火灾种类为A类火灾，灭火器最大保护距离15m。气体灭火消防：地下柴油发电机房、储油间等电气用房、重要设备用房采用组合分配式七班丙烷气体灭火系统，灭火设计浓度采用9%：9 .环境保护：9.1 医院建筑污水、废水（不含有放射性物质的污水、废水）排至室外经化粪池处理后直接排至院区污水处理站，经处理达标合格后排至市政排水管网：含有放射性物质的污水、废水单独排至室外经处理达标后直接排至院区污水处理站。9.2 核医学科，对于其内的低放射性污水应单独排放至室外衰变池，经衰变处理检测达标后方能排放。低放射性污水排水管均按规定在管壁外做铅板保护。核医学科设置在建筑物地下室，则储存低放射性污水的集水坑应做密闭防护。
