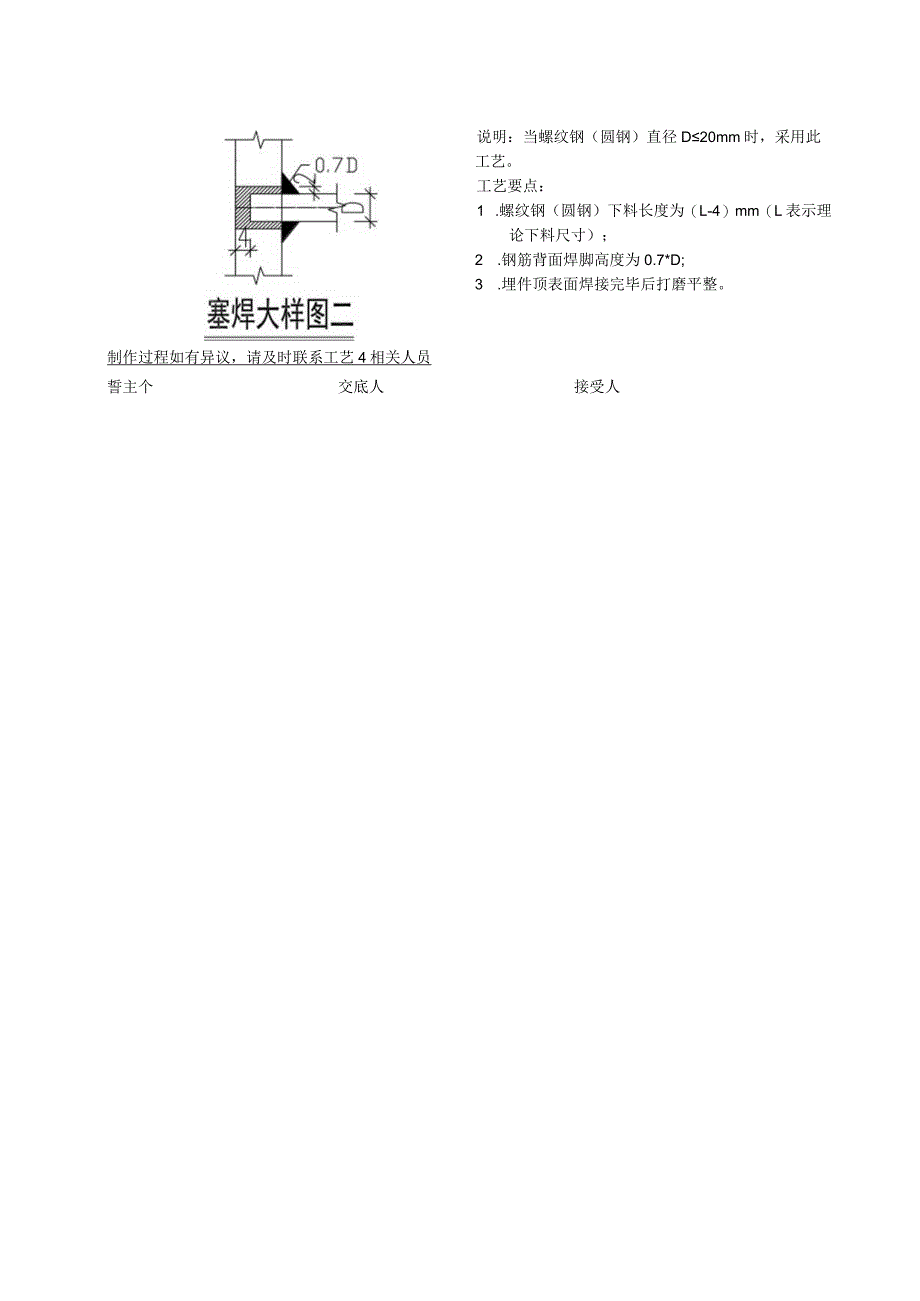

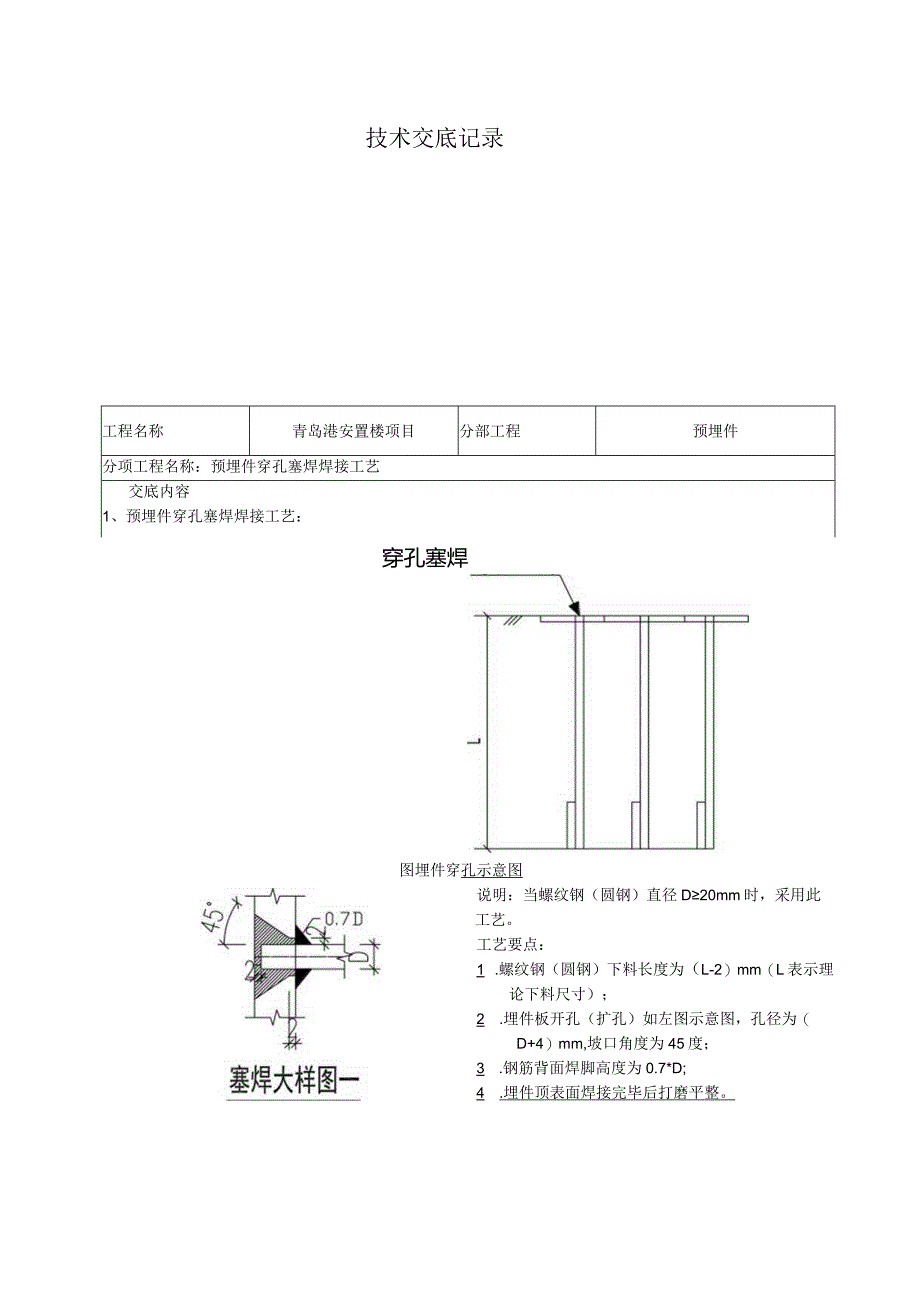

技术交底记录2018年12月07日工程名称青岛港安置楼项目分部工程预埋件分项工程名称：预埋件穿孔塞焊焊接工艺交底内容1、预埋件穿孔塞焊焊接工艺：穿孔塞焊图埋件穿孔示意图说明：当螺纹钢（圆钢）直径D20mm时，采用此工艺。工艺要点：1 .螺纹钢（圆钢）下料长度为（L-2）mm（L表示理论下料尺寸）；2 .埋件板开孔（扩孔）如左图示意图，孔径为（D+4）mm,坡口角度为45度；3 .钢筋背面焊脚高度为0.7*D;4 .埋件顶表面焊接完毕后打磨平整。说明：当螺纹钢（圆钢）直径D20mm时，采用此工艺。工艺要点：1 .螺纹钢（圆钢）下料长度为（L-4）mm（L表示理论下料尺寸）；2 .钢筋背面焊脚高度为0.7*D;3 .埋件顶表面焊接完毕后打磨平整。制作过程如有异议，请及时联系工艺4相关人员誓主个交底人接受人
