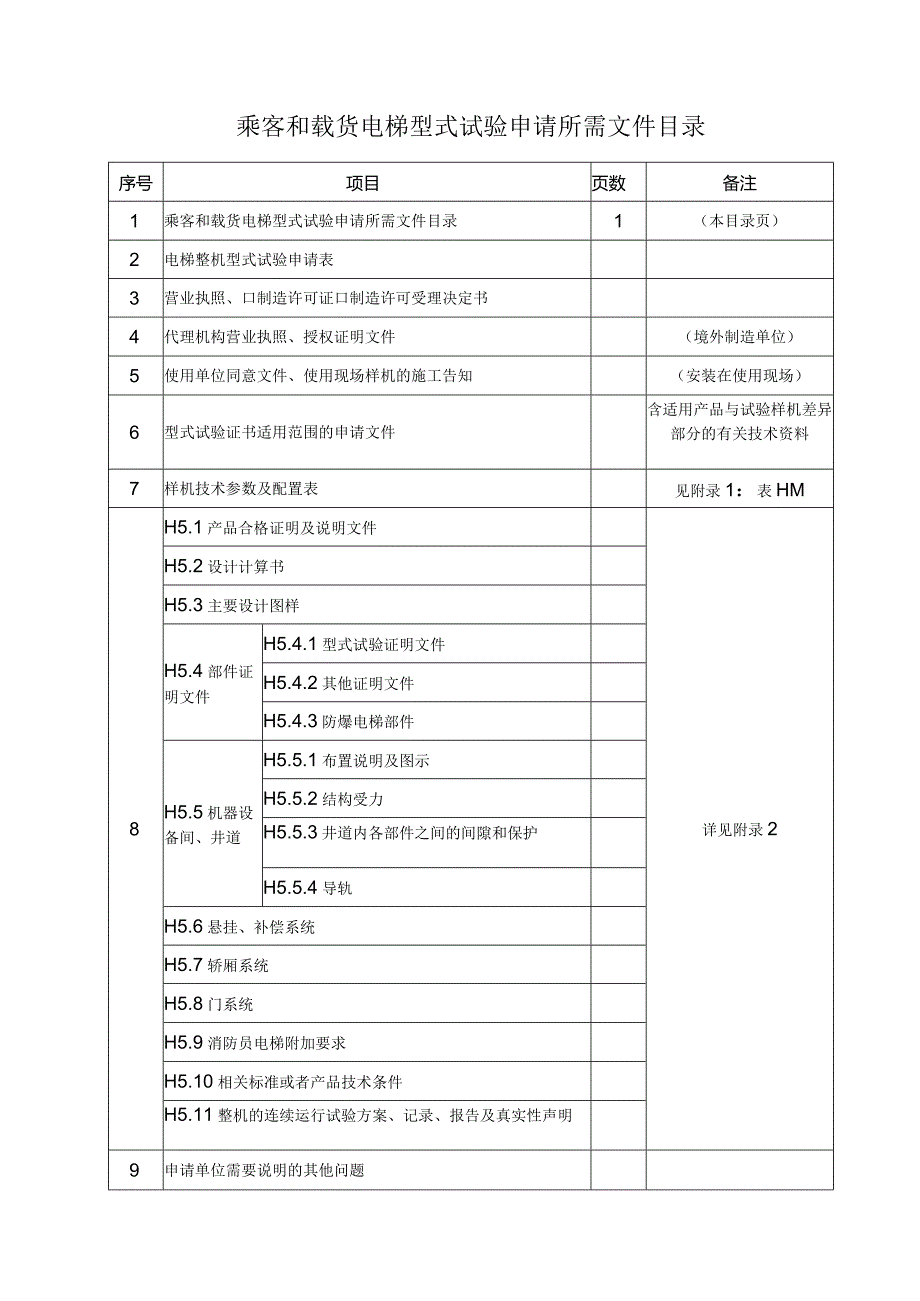

1、乘客和载货电梯型式试验申请所需文件目录序号项目页数备注1乘客和载货电梯型式试验申请所需文件目录1（本目录页）2电梯整机型式试验申请表3营业执照、口制造许可证口制造许可受理决定书4代理机构营业执照、授权证明文件（境外制造单位）5使用单位同意文件、使用现场样机的施工告知（安装在使用现场）6型式试验证书适用范围的申请文件含适用产品与试验样机差异部分的有关技术资料7样机技术参数及配置表见附录1：表HM8H5.1产品合格证明及说明文件详见附录2H5.2设计计算书H5.3主要设计图样H5.4部件证明文件H5.4.1型式试验证明文件H5.4.2其他证明文件H5.4.3防爆电梯部件H5.5机器设备间、井道H5

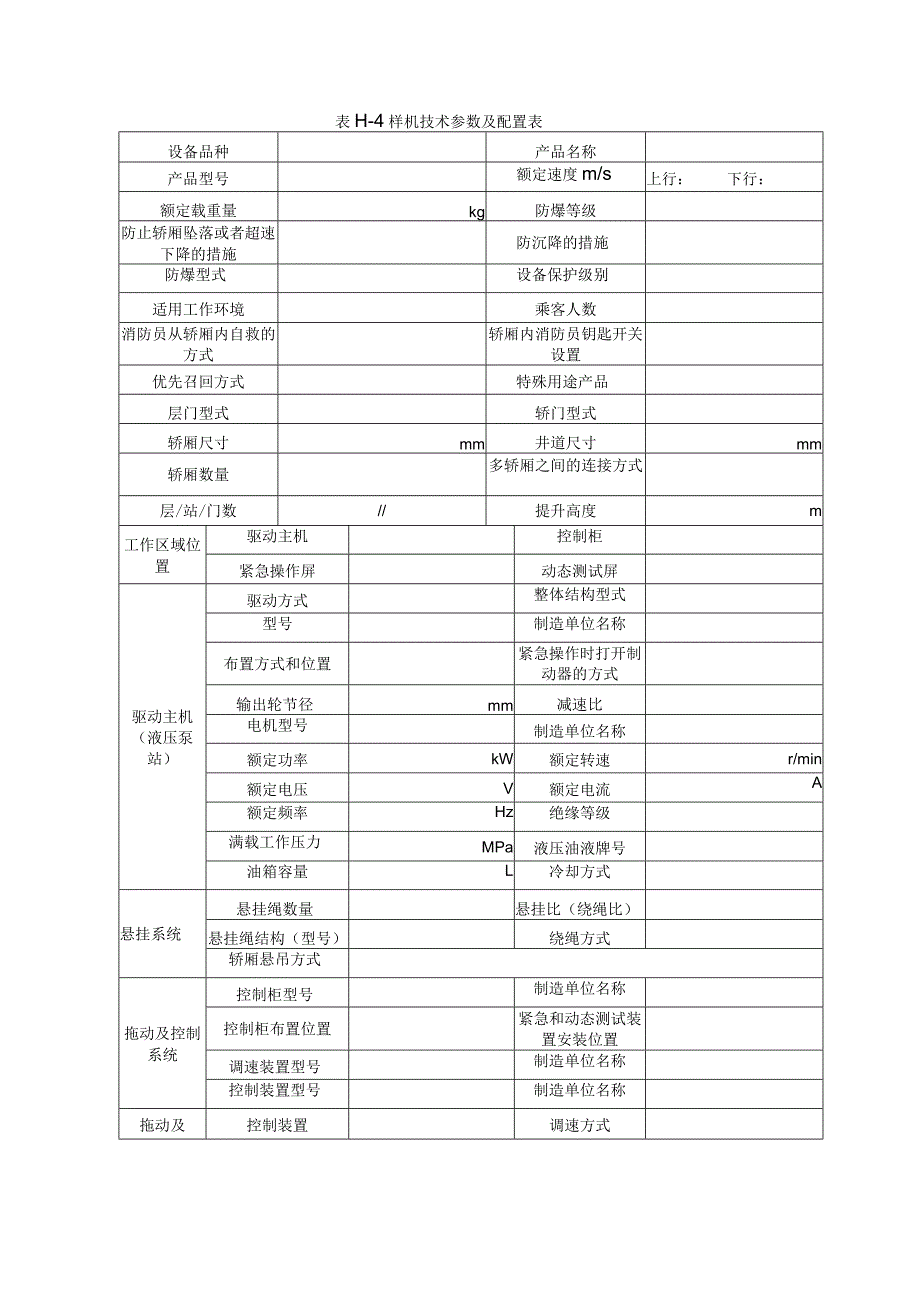

2、.5.1布置说明及图示H5.5.2结构受力H5.5.3井道内各部件之间的间隙和保护H5.5.4导轨H5.6悬挂、补偿系统H5.7轿厢系统H5.8门系统H5.9消防员电梯附加要求H5.10相关标准或者产品技术条件H5.11整机的连续运行试验方案、记录、报告及真实性声明9申请单位需要说明的其他问题表H-4样机技术参数及配置表设备品种产品名称产品型号额定速度m/s上行：下行：额定载重量kg防爆等级防止轿厢坠落或者超速下降的措施防沉降的措施防爆型式设备保护级别适用工作环境乘客人数消防员从轿厢内自救的方式轿厢内消防员钥匙开关设置优先召回方式特殊用途产品层门型式轿门型式轿厢尺寸mm井道尺寸mm轿厢数量多轿

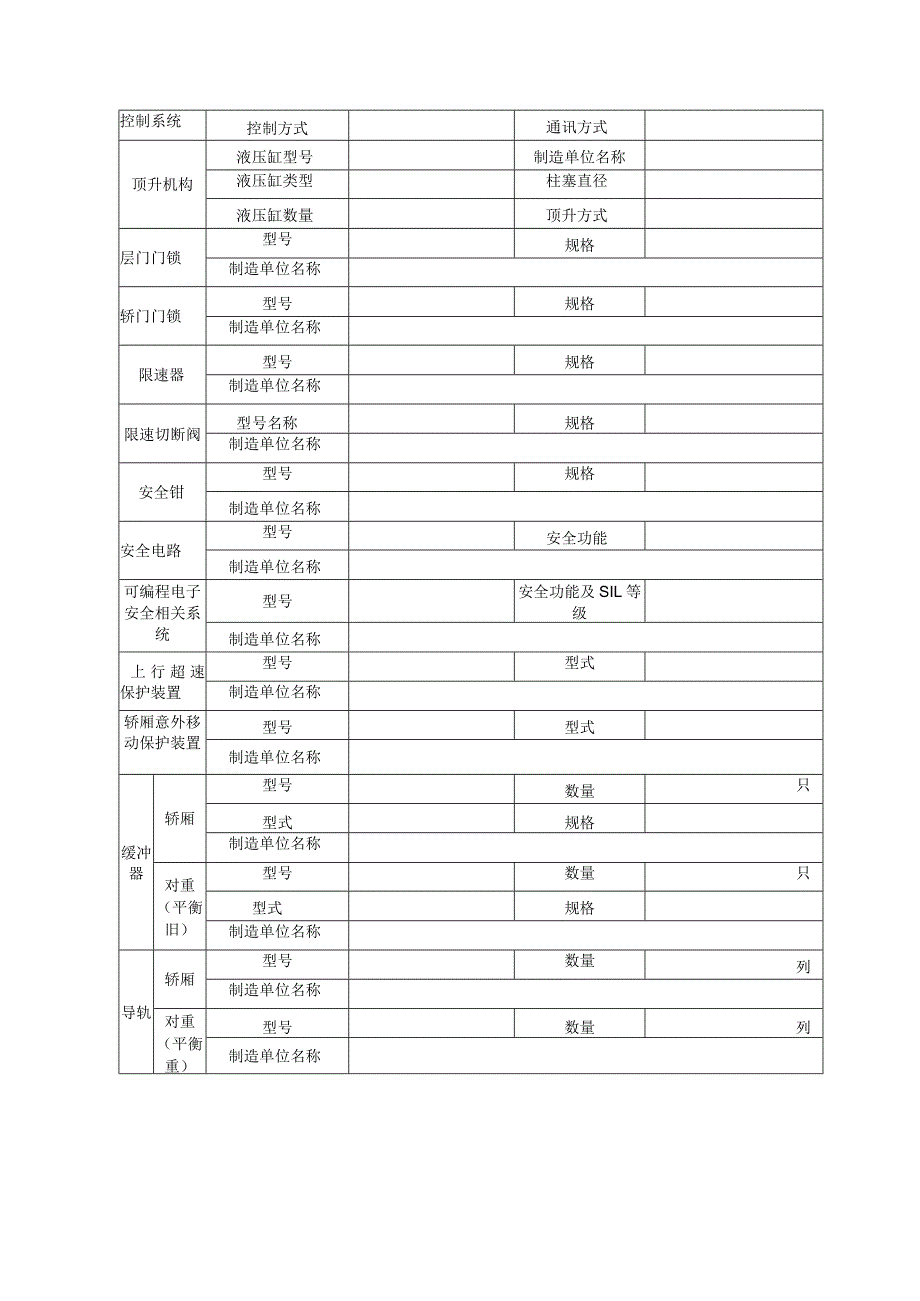

3、厢之间的连接方式层/站/门数/提升高度m工作区域位置驱动主机控制柜紧急操作屏动态测试屏驱动主机（液压泵站）驱动方式整体结构型式型号制造单位名称布置方式和位置紧急操作时打开制动器的方式输出轮节径mm减速比电机型号制造单位名称额定功率kW额定转速r/min额定电压V额定电流A额定频率Hz绝缘等级满载工作压力MPa液压油液牌号油箱容量L冷却方式悬挂系统悬挂绳数量悬挂比（绕绳比）悬挂绳结构（型号）绕绳方式轿厢悬吊方式拖动及控制系统控制柜型号制造单位名称控制柜布置位置紧急和动态测试装置安装位置调速装置型号制造单位名称控制装置型号制造单位名称拖动及控制装置调速方式控制系统控制方式通讯方式顶升机构液压缸型号
4、制造单位名称液压缸类型柱塞直径液压缸数量顶升方式层门门锁型号规格制造单位名称轿门门锁型号规格制造单位名称限速器型号规格制造单位名称限速切断阀型号名称规格制造单位名称安全钳型号规格制造单位名称安全电路型号安全功能制造单位名称可编程电子安全相关系统型号安全功能及SIL等级制造单位名称上行超速保护装置型号型式制造单位名称轿厢意外移动保护装置型号型式制造单位名称缓冲器轿厢型号数量只型式规格制造单位名称对重（平衡旧）型号数量只型式规格制造单位名称导轨轿厢型号数量列制造单位名称对重（平衡重）型号数量列制造单位名称附件H乘客和载货电梯型式试验要求H5条规定的技术资料H5.1产品合格证明及说明文件(1)产品质
5、量合格证明文件，包括合格证(含数据报告，注H-3)、产品质量证明书等；(2)安装自检合格报告(或者竣工验收报告)；(3)安装使用维护说明书；(4)制动器间隙调整说明、制动器维护说明；(5)电梯停在开锁区域外时的救援程序；(6)报警装置的产品功能及安装使用维护说明；(7)电气故障防护说明；(8)布置在井道内的驱动主机、控制柜和限速器的安装、维护作业方案；(9)井道外紧急操作和动态测试装置的功能和操作说明；(10)配置建筑物火灾报警探测系统的电梯，其关于电梯的预定用途、火灾信号的输入方式、火灾报警系统和电梯控制系统之间的接口情况、电梯通过何种方式恢复到正常服务状态、电梯层门类型等设计说明；(11)
6、电梯IC卡系统设备布置图、电气原理图、安装使用维护说明书；(12)液压电梯防止轿厢坠落、超速下降或者沉降的保护措施；(13)轿厢有效面积超标的说明；(14)观光电梯设计和结构的特别说明；(15)汽车电梯设计和结构的特别说明；(16)消防员电梯优先召回阶段和消防服务阶段的功能说明；(17)消防员电梯从内部和外部救援消防员的方法、救援程序说明；(18)消防员电梯涉及消防服务的电气控制部分的说明；(19)其他特殊环境使用要求的说明。注H-3：产品数据报告，可以按照样机(样品)技术参数及配置编排，加上包括设备类别、设备品种、产品名称、产品型式、产品编号等内容的表头。H5.2设计计算书(1)限速器选型计
7、算，限速器绳或者安全绳安全系数计算；(2)安全钳选型计算；(3)缓冲器选型计算；(4)轿厢上行超速保护装置选型计算；(5)轿厢意外移动保护装置选型计算；(6)驱动主机选型计算(应当能确保电梯在110%额定载重量和额定速度下运行的能力)、制动器制动力选型计算、盘车力计算；(7)控制柜选型计算(应当能确保电梯在110%额定载重量和额定速度下运行的能力)；(8)悬挂装置安全系数计算，曳引轮、滑轮或者卷筒的节圆直径与钢丝绳直径的比值计算；(9)曳引条件计算，平衡系数计算；(10)轿架的强度计算及安全系数计算(应当考虑电梯正常运行、安全钳动作、限速切断阀动作、夹紧装置动作、棘爪装置动作或者轿厢撞击缓冲器
8、的工况)；(Il)导轨计算；(12)布置在井道内的驱动主机和悬挂装置固定处承载构件的受力计算；(13)轿厢有效面积计算，轿厢上、下部位通风孔面积计算；(14)电梯层门和轿门装置在平均关门速度下的动能计算；(15)垂直滑动层门悬挂件的安全系数、悬挂绳轮直径与绳径比值的计算；(16)液压电梯满载压力计算；(17)液压电梯缸筒和柱塞安全系数计算(在由2.3倍满载压力所产生的力的作用下，或者在悬挂机构断裂工况形成的力的作用下，材料屈服强度为RpO.2)；(18)液压电梯液压缸稳定性安全系数计算(当柱塞处于全部伸出的位置，在由1.4倍满载压力所产生的力的作用下)；(19)液压电梯液压缸在拉伸载荷作用下的
9、安全系数计算(在由1.4倍满载压力所产生的力的作用下，材料屈服强度为Rp。)；(20)液压电梯硬管和附件安全系数计算(液压缸和单向阀或者下行方向阀之间的硬管和附件在2.3倍满载压力作用下，材料屈服强度为(or；(21)液压电梯软管安全系数计算(液压缸与单向阀或者下行方向阀之间的软管相对于满载压力和破裂压力)；(22)液压电梯用于套筒式液压缸机械同步的钢丝绳或者链条安全系数计算;(23)液压电梯和强制驱动电梯的平衡重计算。H5.3主要设计图样(1)产品图纸目录、总图、主要受力结构件图、机构部件装配图；(2)电气原理图、接线图，包括井道照明和插座、应急电源供电、制动器有效动作监控、电气符号说明(元
10、器件代号表)等；(3)液压电梯液压系统原理图、液压元件代号说明。H5.4部件证明文件H5.4.1型式试验证明文件限速器、安全钳、缓冲器、门锁装置、驱动主机、控制柜、绳头组合、层门、玻璃轿门、玻璃轿壁、轿厢上行超速保护装置(制动减速装置)、轿厢意外移动保护装置(完整系统，不含液压驱动电梯和防爆电梯)、含有电子元件的安全电路和可编程电子安全相关系统、液压泵站、限速切断阀的型式试验报告和型式试验证书(复印件)及其产品合格证。对于防爆电梯，控制柜、驱动主机、液压泵站、限速器、安全钳、门锁装置、轿厢上行超速保护装置的型式试验报告和型式试验证书及其产品合格证应当是适用于对应防爆环境的。H5.4.2其他证明
11、文件(1)随行电缆结构型式的证明；(2)悬挂装置产品合格证或者试验报告；(3)限速器和渐进式安全钳调试证书；(4)液压电梯软管的产品合格证，软管总成能够承受5倍满载压力而不被破坏的试验记录；(5)部件外壳防护等级证明(需要一定外壳防护等级时)；(6)电梯IC卡系统产品质量合格证明文件。H5.4.3防爆电梯部件H5.4.3.1防爆合格证(1)通用部件，包括控制柜、门电机、安全栅、风扇、照明灯具、照明开关、接线盒(箱)、断路器、对讲机、电铃、电缆填料函；(2)曳引或者强制驱动电梯，包括电阻箱、制动器、电动机、旋转编码器(如旋转编码器设计在电动机内，可以不需要防爆合格证)；(3)液压驱动电梯，包括液
12、压泵站、电磁阀。H5.4.3.2非电气部件点燃危险评定报告非电气部件（减速箱、制动器、限速器、安全钳、钢丝绳制动器、门系统、缓冲器、导靴、门锁装置、曳引轮等）点燃危险评定报告。H5.4.3.3材质证明文件（1）设备外部部件所含轻金属材料成分证明文件；（2）限速器夹绳块表面、安全钳楔块表面、钢丝绳制动器夹绳板表面、门锁装置锁钩表面等喷涂或者使用的防止机械火花的材料；（3）液压电梯液压油牌号、型号和理化性能指标；（4）油浸型部件保护液的牌号、型号和理化性能指标（着火点、闭杯闪点、动粘度、电气击穿强度、体积电阻、凝固点、酸度）。H5.5机器设备间、井道H5.5.1布置说明及图示机器设备间、滑轮间的位
