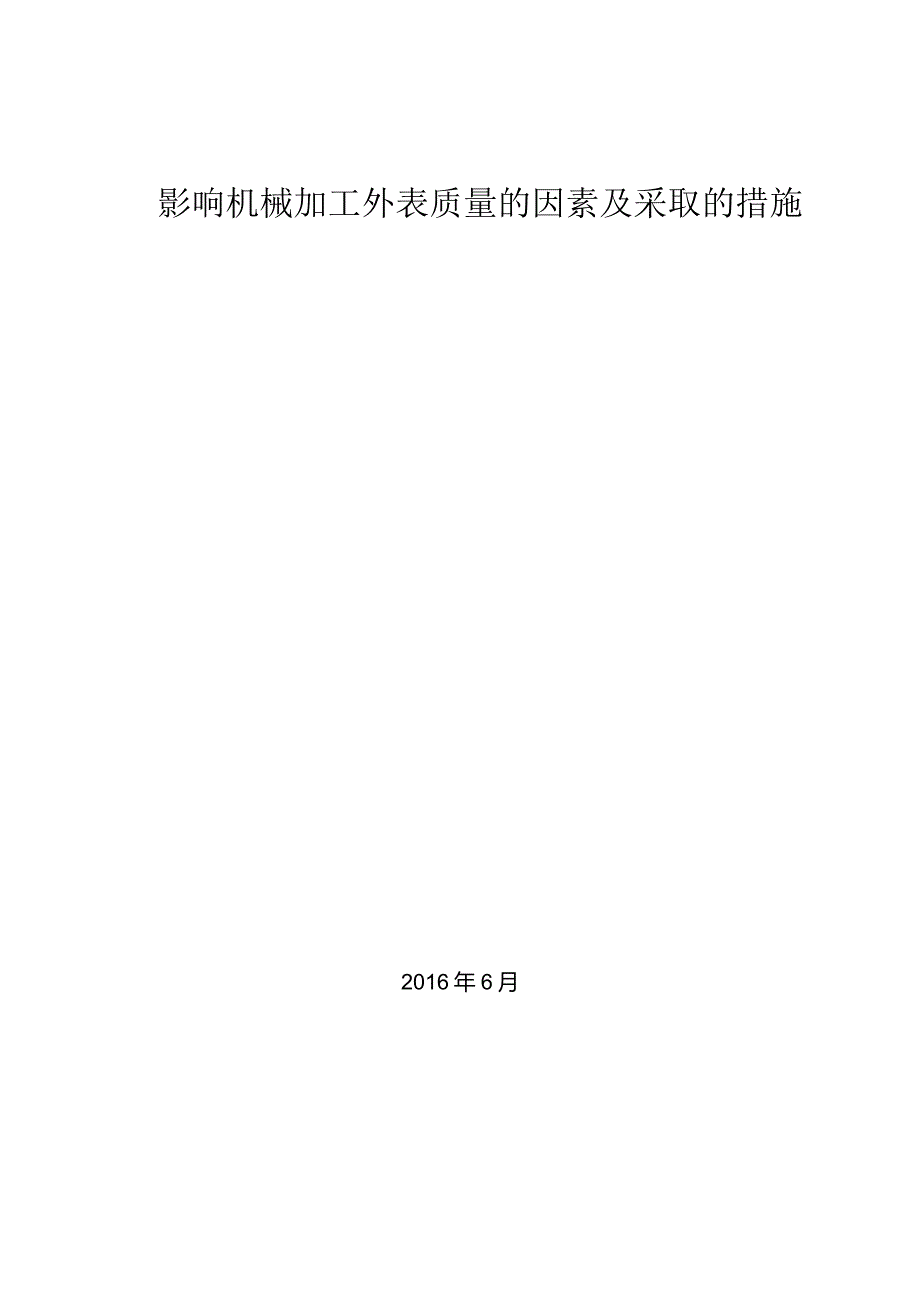

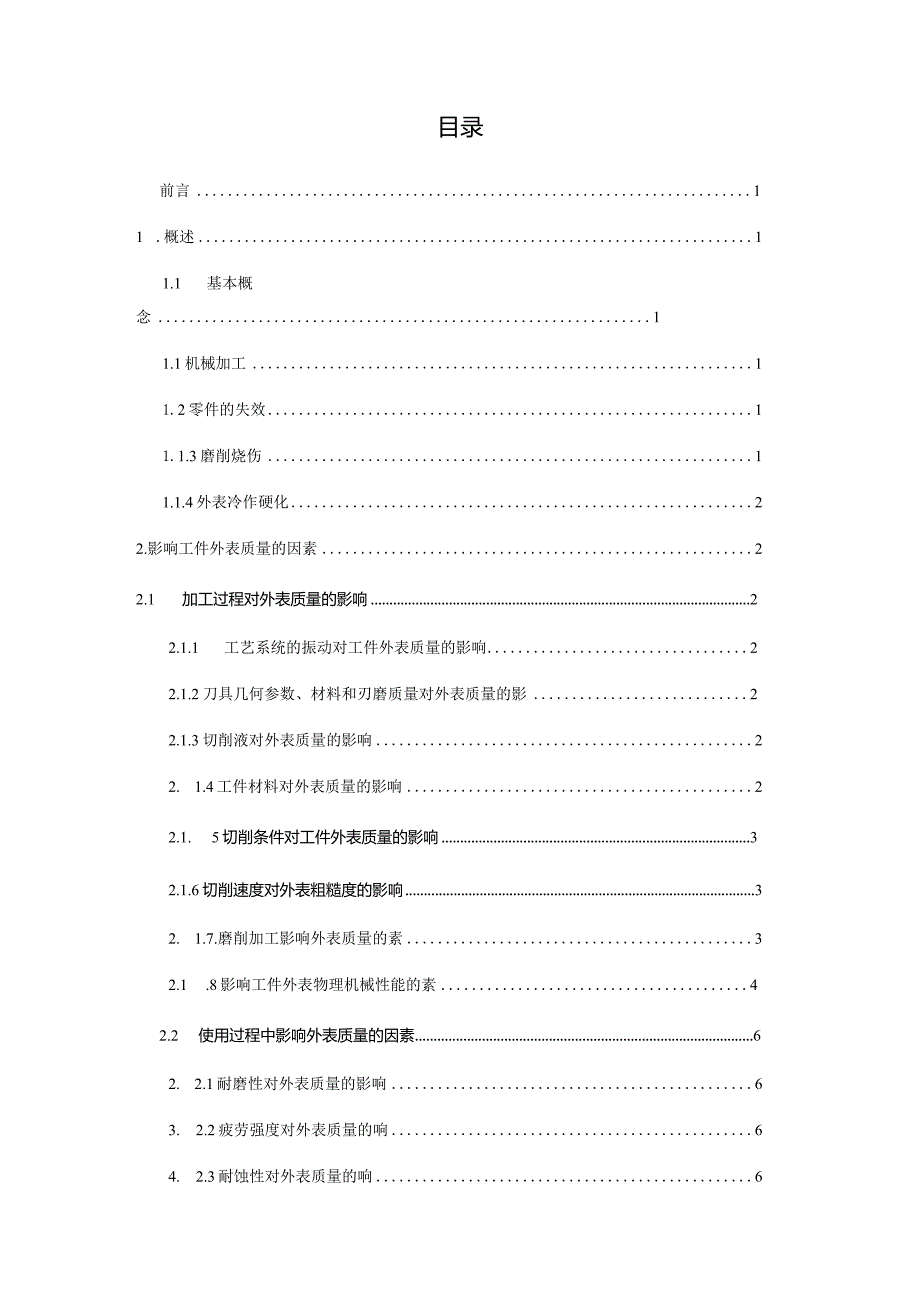

1、影响机械加工外表质量的因素及采取的措施2016年6月.wd.摘要：机械产品的使用性能的提高和使用寿命的增加与组成产品的零件加工质量密切相关，零件的加工质量是保证产品质量根基。衡量零件加工质量好坏的主要指标有：加工精度和外表粗糙度。本文主要通过对影响零件外表粗糙度的因素、零件外表层的物理力学性能外表冷作硬化、剩余应力、金相组织的变化与磨削烧伤、外表质量影响零件使用性能等因素的分析和研究，来提高机械加工外表质量的工艺措施。关键词：机械加工外表质量影响因素控制措施目录前言11 .概述11.1 基本概念11.1机械加工11.2零件的失效11.1.3磨削烧伤11.1.4外表冷作硬化22.影响工件外表质量
2、的因素22.1 加工过程对外表质量的影响22.1.1 工艺系统的振动对工件外表质量的影响22.1.2刀具几何参数、材料和刃磨质量对外表质量的影22.1.3切削液对外表质量的影响22. 1.4工件材料对外表质量的影响22.1. 5切削条件对工件外表质量的影响32.1.6切削速度对外表粗糙度的影响32. 1.7.磨削加工影响外表质量的素32.1 .8影响工件外表物理机械性能的素42.2 使用过程中影响外表质量的因素62. 2.1耐磨性对外表质量的影响63. 2.2疲劳强度对外表质量的响64. 2.3耐蚀性对外表质量的响63.机械加工外表质量对零件使用性能的影响73. 1外表质量对零件耐磨性的影响7
3、3. 2外表质量对零件疲劳强度的影响73. 3外表质量对零件耐腐蚀性能的影响83. 4外表质量对零件间配合性质的影响85. 5外表质量对零件其他性能的影响84 .控制外表质量的途径84. 1降低外表粗糙度的加工方法85. 2改善外表物理力学性能的加工方法115 .提高机械加工工件外表质量的措施126 .结论131Z-刖百随着工业技术的飞速开展机械化生产以走进各大小企业，与之息息相关的就是各式各样的机器。而机器是由机械零件装配而成,机器的失效是由个别零件的失效而造成的,其基本原因是零件丧失了其应具备的使用性能。而通过研究与生产实践证明，零件的失效大都从外表开场,零件外表质量的上下是决定其使用性能
4、好坏的重要因素。因此,正确地理解零件外表质量内涵,分析机械加工过程中影响加工外表质量的各种工艺因素,通过改变这些因素从而改善工件外表质量，提高产品的使用性能及对未来机械行业的开展具有重要的意义。随着机械行业在社会中占得地位越来越重，人们对机器的使用要求越来越高，一些重要零件在高压力、高速、高温等高要求条件下工作，零件外表的任何缺陷,不仅直接影响零件的工作性能,而且还可能引起应力集中、应力腐蚀等现象将进一步加速零件的失效,这一切都与加工外表质量有很大关系。一个零件的失效或者突然间损坏，其原因除了少数因设计不周而强度不够，或者是由于偶然的事故引起超负荷而造成了失效或损坏以外，大多数都是由于磨损、受
5、到外界环境的腐蚀或疲劳破坏。磨损、腐蚀和疲劳损坏都是发生在零件的外表,或是从零件外表开场的。因此,加工外表质量将直接影响到零件的使用性能，因而外表质量问题越来越受到各方面的重视。1 .概述1. 1基本概念1. 1.1机械加工机械加工：广意的机械加工就是凡能用机械手段制造产品的过程；狭意的是用车床、铳床、钻床、磨床、冲压机、压铸机机等专用机械设备制作零件的过程。1. 1.2零件的失效零件的失效：指零件丧失了原有的使用性能。113磨削烧伤磨削烧伤:在磨削加工中，由于多数磨粒为负前角切削，磨削温度很高，产生的热量远远高于切削时的热量，而且磨削热有6080%传给工件，所以极容易出现金相组织的转变，使得
6、外表层金属的硬度和强度下降，产生剩余应力甚至引起显微裂纹，这种现象称为磨削烧伤。1. 1.4外表冷作硬化冷作硬化：通过冷加工而是零件外表产生的外表应力，使零件的外表比加工前的外表硬度耐磨性等有所提高。2 .影响工件外表质量的因素2.1 加工过程对外表质量的影响2.1.1 工艺系统的振动对工件外表质量的影响在机械加工过程中工艺系统有时会发生振动，即在刀具的切削刃与工件上正在切削的外表之间除了名义上的切削运动之外，还会出现一种周期性的相对运动。振动使工艺系统的各种成形运动受到干扰和破坏，使加工外表出现振纹，增大外表粗糙度值，恶化加工外表质量。2.1.2 刀具几何参数、材料和刃磨质量对外表质量的影响
7、刀具的几何参数中对外表粗糙度影响最大主要是副偏角、主偏角、刀尖圆弧半径。在一定的条件下，减小副偏角、主偏角、刀尖圆弧半径都可以降低外表粗糙度。在同样条件下，硬质合金刀具加工的外表粗糙度值低于高速钢刀具，而金刚石、立方氮化硼刀具又优于硬质合金，但由于金刚石与铁族材料亲和力大，故不宜用来加工铁族材料。另外，刀具的前、后刀面、切削刃本身的粗糙度直接影响加工外表的粗糙度，因此，提高刀具的刃磨质量，使刀具前后刀面、切削刃的粗糙度值应低于工件的粗糙度值的广2级。2.1.3 切削液对外表质量的影响切削液的冷却和润滑作用能减小切削过程中的界面摩擦，降低切削区温度，使切削层金属外表的塑性变形程度下降，抑制积屑瘤
8、和鳞刺的产生，在生产中对于不同材料合理选用切削液可大大减小工件外表粗糙度。2.1.4 工件材料对外表质量的影响工件材料的性质；加工塑性材料时，由刀具对金属的挤压产生了塑性变形，加之刀具迫使切屑与工件别离的撕裂作用，使外表粗糙度值加大。工件材料韧性越好，金属的塑性变形越大，加工外表就愈越粗糙。加工脆性材料时其切屑呈碎粒状，由于切屑的崩碎而在加工外表留下许多麻点使外表粗糙。一般韧性较大的塑性材料,加工后外表粗糙度较大,而韧性较小的塑性材料,加工后易得到较小的外表粗糙度。对于同种材料，其晶粒组织越大，加工外表粗糙度越大。因此，为了减小加工外表粗糙度，常在切削加工前对材料进展调质或正火处理，以获得均匀
9、细密的晶粒组织和较高的硬度。2.1.5 切削条件对工件外表质量的影响与切削条件有关的工艺因素，包括切削用量、冷却润滑情况。中、低速加工塑性材料时，容易产生积屑瘤和鳞刺，所以，提高切削速度，可以减少积屑瘤和鳞刺，减小零件已加工外表粗糙度值；对于脆性材料，一般不会形成积屑瘤和鳞刺，所以，切削速度对外表粗糙度基本上无影响。进给速度增大，塑性变形也增大，外表粗糙度值增大，所以，减小进给速度可以减小外表粗糙度值，但是，进给量减小到一定值时，粗糙度值不会明显下降。正常切削条件下，切削深度对外表粗糙度影响不大，因此，机械加工时不能选用过小的切削深度。2.1.6 切削速度对外表粗糙度的影响一般在粗加工选用低速
10、车削，精加工选用高速车削可以减小外表粗糙度。在中速切削塑性材料时，由于容易产生积屑瘤，且塑性变形较大，因此加工后零件外表粗糙度较大。通常采用低速或高速切削塑性材料，可有效地防止积屑瘤的产生，这对减小表而粗糙度有积极作用。2.1.7 磨削加工对外表质量的影响砂轮的影响砂轮的粒度越细，单位面积上的磨粒数越多，在磨削外表的刻痕越细，外表粗糙度越小；但假设粒度太细，加工时砂轮易被堵塞反而会使外表粗糙度增大，还容易产生波纹和引起烧伤。砂轮的硬度应大小适宜，其半钝化期愈长愈好；砂轮的硬度太高，磨削时磨粒不易脱落，使加工外表受到的摩擦、挤压作用加剧，从而增加了塑性变形，使得外表粗糙度增大，还易引起烧伤；但砂
11、轮太软，磨粒太易脱落，会使磨削作用减弱，导致外表粗糙度增加，所以要选择适宜的砂轮硬度。砂轮的修整质量越高，砂轮外表的切削微刃数越多、各切削微刃的等高性越好，磨削外表的粗糙度越小。磨削用量的影响增大砂轮速度，单位时间内通过加工外表的磨粒数增多，每颗磨粒磨去的金属厚度减少，工件外表的残留面积减少；同时提高砂轮速度还能减少工件材料的塑性变形，这些都可使加工外表的外表粗糙度值降低。降低工件速度，单位时间内通过加工外表的磨粒数增多，外表粗糙度值减小；但工件速度太低，工件与砂轮的接触时间长，传到工件上的热量增多，反面会增大粗糙度，还可能增加外表烧伤。增大磨削深度和纵向进给量，工件的塑性变形增大,会导致外表
12、粗糙度值增大。径向进给量增加，磨削过程中磨削力和磨削温度都会增加，磨削外表塑性变形程度增大，从而会增大外表粗糙度值。为在保证加工质量的前提下提高磨削效率，可将要求较高的外表的粗磨和精磨分开进展，粗磨时采用较大的径向进给量，精磨时采用较小的径向进给量，最后进展无进给磨削，以获得外表粗糙度值很小的外表。工件材料工件材料的硬度、塑性、导热性等对外表粗糙度的影响较大。塑性大的软材料容易堵塞砂轮，导热性差的耐热合金容易使磨料早期崩落，都会导致磨削外表粗糙度增大。另外，由于磨削温度高，合理使用切削液既可以降低磨削区的温度，减少烧伤，还可以冲去脱落的磨粒和切屑，防止划伤工件，从而降低外表粗糙度值。2.1.8
13、 影响工件外表物理机械性能的因素1 .外表层冷作硬化。切削刃钝圆半径增大,对表层金属的挤压作用增强,塑性变形加剧,导致冷硬增强。刀具后刀面磨损增大,后刀面与被加工外表的摩擦加剧,塑性变形增大,导致冷硬增强。切削速度增大,刀具与工件的作用时间缩短,使塑性变形扩展深度减小,冷硬层深度减小。切削速度增大后,切削热在工件外表层上的作用时间也缩短了，将使冷硬程度增加。进给量增大,切削力也增大,表层金属的塑性变形加剧,冷硬作用加强。工件材料的塑性愈大,冷硬现象就愈严重。2 .外表层材料金相组织变化。当切削热使被加工外表的温度超过相变温度后,表层金属的金相组织将会发生变化。（1）磨削烧伤当被磨工件外表层温度
14、到达相变温度以上时,表层金属发生金相组织的变化,使表层金属强度和硬度降低,并伴有剩余应力产生甚至出现微观裂纹,这种现象称为磨削烧伤。（2）改善磨削烧伤的途径磨削热是造成磨削烧伤的根源,故改善磨削烧伤由两个途径:一是尽可能地减少磨削热的产生;二是改善冷却条件,尽量使产生的热量少传入工件。正确选择砂轮合理选择切削用量改善冷却条件。3 .外表层剩余应力。（1）产生剩余应力的原因:切削时在加工外表金属层内有塑性变形发生,使外表金属的比容加大;切削加工中,切削区会有大量的切削热产生;不同金相组织具有不同的密度,亦具有不同的比容的变化必然要受到与相连的基体金属的阻碍,因而就有剩余应力产生。（2）工件主要工
