1、旋挖机钻孔灌注桩施工质量掌控摘要：依据长晋高速道路漳河大桥的施工阅历，在大桥基桩施工工艺上，采纳新型意大利安特高公司生产的E25HDR200型旋挖钻孔设备，进行基桩开挖，可以提高施工技术，削减质量隐患，是钻孔灌注桩质量保证的有效举措。随着高速道路的快速进展，钻孔灌注桩在道路桥梁基础中日益增多，钻孔灌注桩在桥梁基础，尤其在特大中桥应用中，越来越紧要，相应地促进了桥梁钻孔灌注桩施工技术的快速进展，2023年在长晋高速道路漳河大桥中，我公司采纳E25HDR200型旋挖钻设备,使成孔工艺创下了新的施工记录，同时使广阔工程技术人员把握了新技术，加快了施工进度，保证了工程质量。1、钻孔设备简介1. 1设备

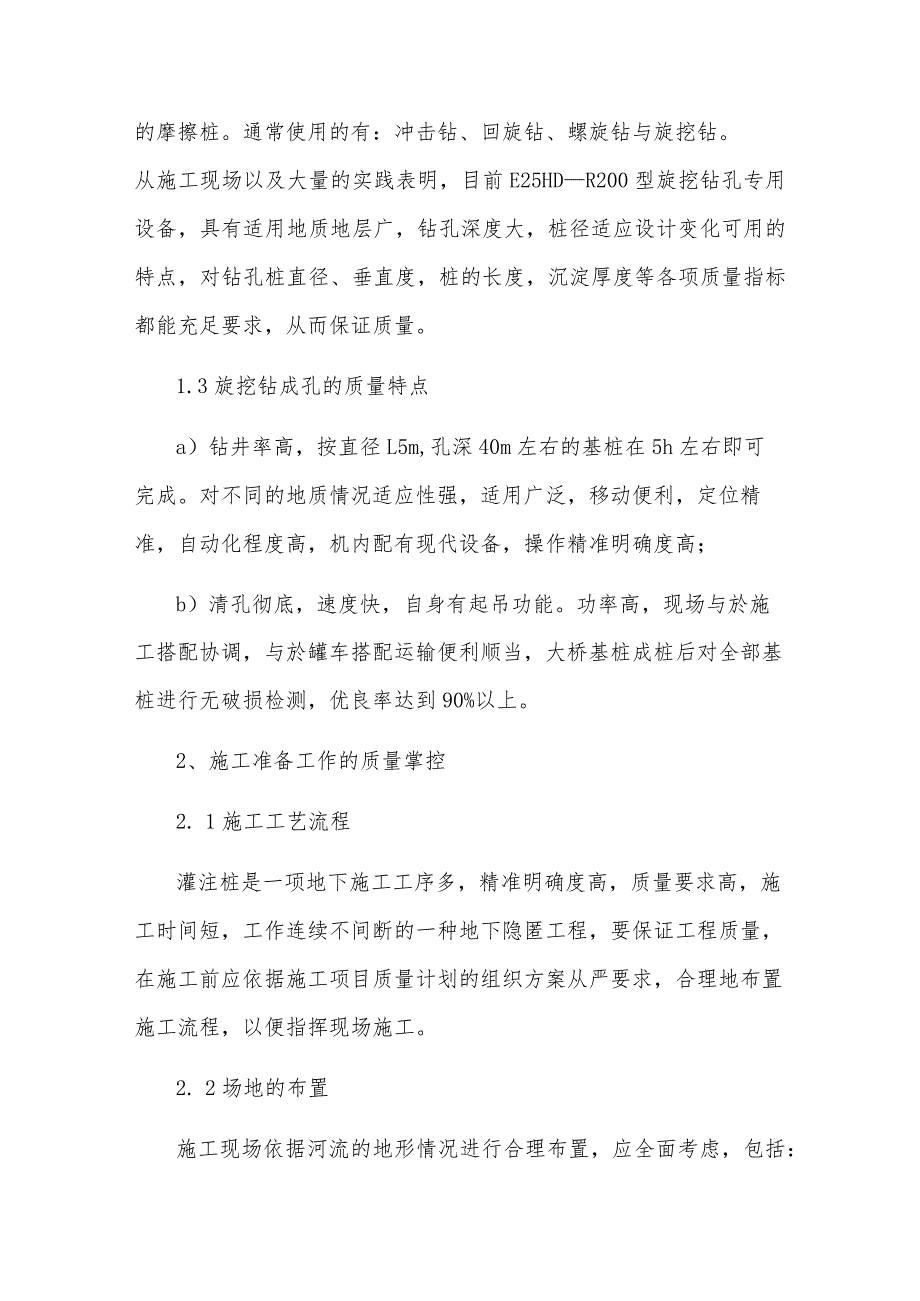

2、特点意大利安特高公司生产的E25HDR200型旋挖钻孔设备，具有功率大，钻孔速度快，自动化程度高，移动快捷便利，定位精准，节省劳动力，生产安全，工作便利，环保性能好，噪声小，工作效率高，节省时间，降低施工成本的特点，是目前同等设备中较好的一种新型旋挖设备。1.2桥梁基桩施工摩擦桩与端承桩在我省的地质情况中，大部分为单桩承载力较小的摩擦桩。通常使用的有：冲击钻、回旋钻、螺旋钻与旋挖钻。从施工现场以及大量的实践表明，目前E25HDR200型旋挖钻孔专用设备，具有适用地质地层广，钻孔深度大，桩径适应设计变化可用的特点，对钻孔桩直径、垂直度，桩的长度，沉淀厚度等各项质量指标都能充足要求，从而保证质量。
3、1.3旋挖钻成孔的质量特点a）钻井率高，按直径L5m,孔深40m左右的基桩在5h左右即可完成。对不同的地质情况适应性强，适用广泛，移动便利，定位精准，自动化程度高，机内配有现代设备，操作精准明确度高；b）清孔彻底，速度快，自身有起吊功能。功率高，现场与於施工搭配协调，与於罐车搭配运输便利顺当，大桥基桩成桩后对全部基桩进行无破损检测，优良率达到90%以上。2、施工准备工作的质量掌控2. 1施工工艺流程灌注桩是一项地下施工工序多，精准明确度高，质量要求高，施工时间短，工作连续不间断的一种地下隐匿工程，要保证工程质量，在施工前应依据施工项目质量计划的组织方案从严要求，合理地布置施工流程，以便指挥现场

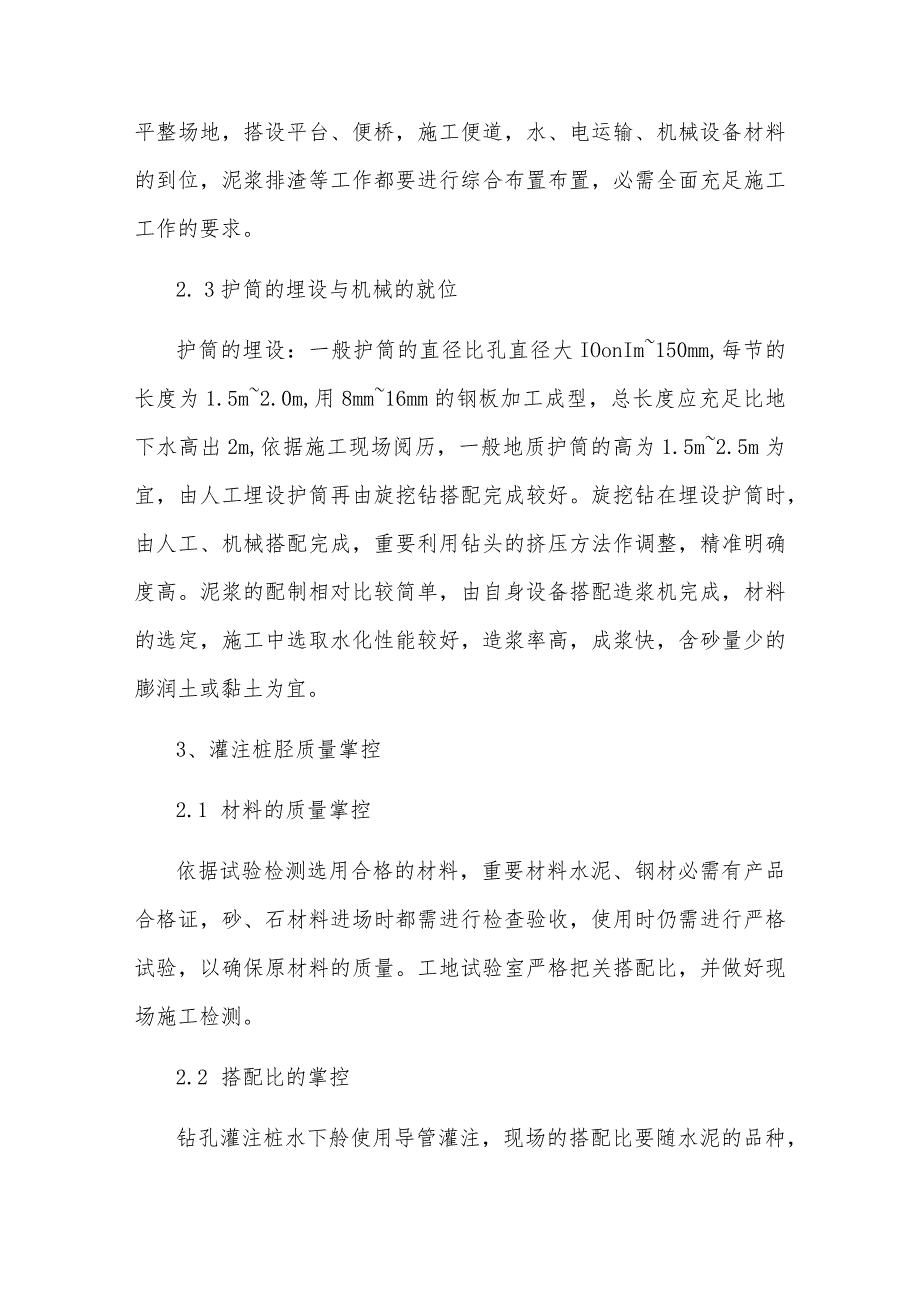

4、施工。2. 2场地的布置施工现场依据河流的地形情况进行合理布置，应全面考虑，包括：平整场地，搭设平台、便桥，施工便道，水、电运输、机械设备材料的到位，泥浆排渣等工作都要进行综合布置布置，必需全面充足施工工作的要求。2. 3护筒的埋设与机械的就位护筒的埋设：一般护筒的直径比孔直径大IOonIm150mm,每节的长度为1.5m2.0m,用8mm16mm的钢板加工成型，总长度应充足比地下水高出2m,依据施工现场阅历，一般地质护筒的高为1.5m2.5m为宜，由人工埋设护筒再由旋挖钻搭配完成较好。旋挖钻在埋设护筒时，由人工、机械搭配完成，重要利用钻头的挤压方法作调整，精准明确度高。泥浆的配制相对比较简单
5、，由自身设备搭配造浆机完成，材料的选定，施工中选取水化性能较好，造浆率高，成浆快，含砂量少的膨润土或黏土为宜。3、灌注桩胫质量掌控2.1 材料的质量掌控依据试验检测选用合格的材料，重要材料水泥、钢材必需有产品合格证，砂、石材料进场时都需进行检查验收，使用时仍需进行严格试验，以确保原材料的质量。工地试验室严格把关搭配比，并做好现场施工检测。2.2 搭配比的掌控钻孔灌注桩水下舲使用导管灌注，现场的搭配比要随水泥的品种，砂、石规格及用水量的变化而进行调整。为使每个工作的施工搭配比都能精准无误，施工现场选用生产量高的Iooo型拌和站生产於混合料，1000型硅拌和站各项功能全部电脑操作，其特点是：计量准
6、，生产本领强，产量高，适用于校用量大的结构工程，施工中各项技术指标自动掌控，精准无误Q现场施工各项技术指标经试验检测全部达规范要求，每道工序存有认真技术资料，可存档保存，各项施工原始记录齐全。2.3 坍落度掌控施工现场试验员跟踪把关，在灌注於时不定时加强对坍落度的掌控，粒坍落度采纳18Cnl20Cm为宜，在灌注於过程中严格测量灌注於的标高和导管的埋置深度，导管的埋深应保持在2m4%要保证舲顺当进行，当灌注至距顶点标高8mIOm时，适时调整舲坍落度，降低到12Cm16CnI以提高龄的强度，每根桩留取於试件3组，做强度试验。4、旋挖钻机E25HD型成孔优点旋挖机钻孔深度为80m,长晋漳河特大桥基桩
7、深度一般在35m40m,全桥直径L5m基桩148根，施工实际使用有以下优点：a）该设备对各种不同地质的硬黏土、软亚黏土、硬黏土适应性强，钻进效率高，旋挖钻每6h7h成孔，Id可成孔2个3个，是冲击钻、反循环钻工作效率6倍之多；b）对桩孔直径可选范围大，孔壁稳定，清孔彻底，成孔质量好,与於运输设备搭配，施工速度快，节省人力资源，提高工作效率，降低施工成本；C）旋挖钻机配比电脑掌控程序，自身调整各项技术指标，保证钻机的孔位、垂直度、孔径、孔深等各项技术指标全部达到规范和设计要求；d）环境适应性强，自身功率大，特别适用于供电不足的现场施工，而且不污染环境，施工噪声低，工作现场规范，是目前国内同等设备效率较高，可以在同等条件下优先使用的一种设备。综上所述，钻孔灌注桩的整个施工过程都是隐匿工作，每道工序都必需从严要求，保证施工质量，任何一道工序显现问题都将带来严重的后果。因此，要保证钻孔灌注桩的施工质量，必需选择先进的设备，合格的施工人员，严格把握每道工序质量，现场指挥人员具有缜密的组织协调本领，有高度的责任心，各部门全面搭配，做到精益求精，才能保证结构工程质量。
