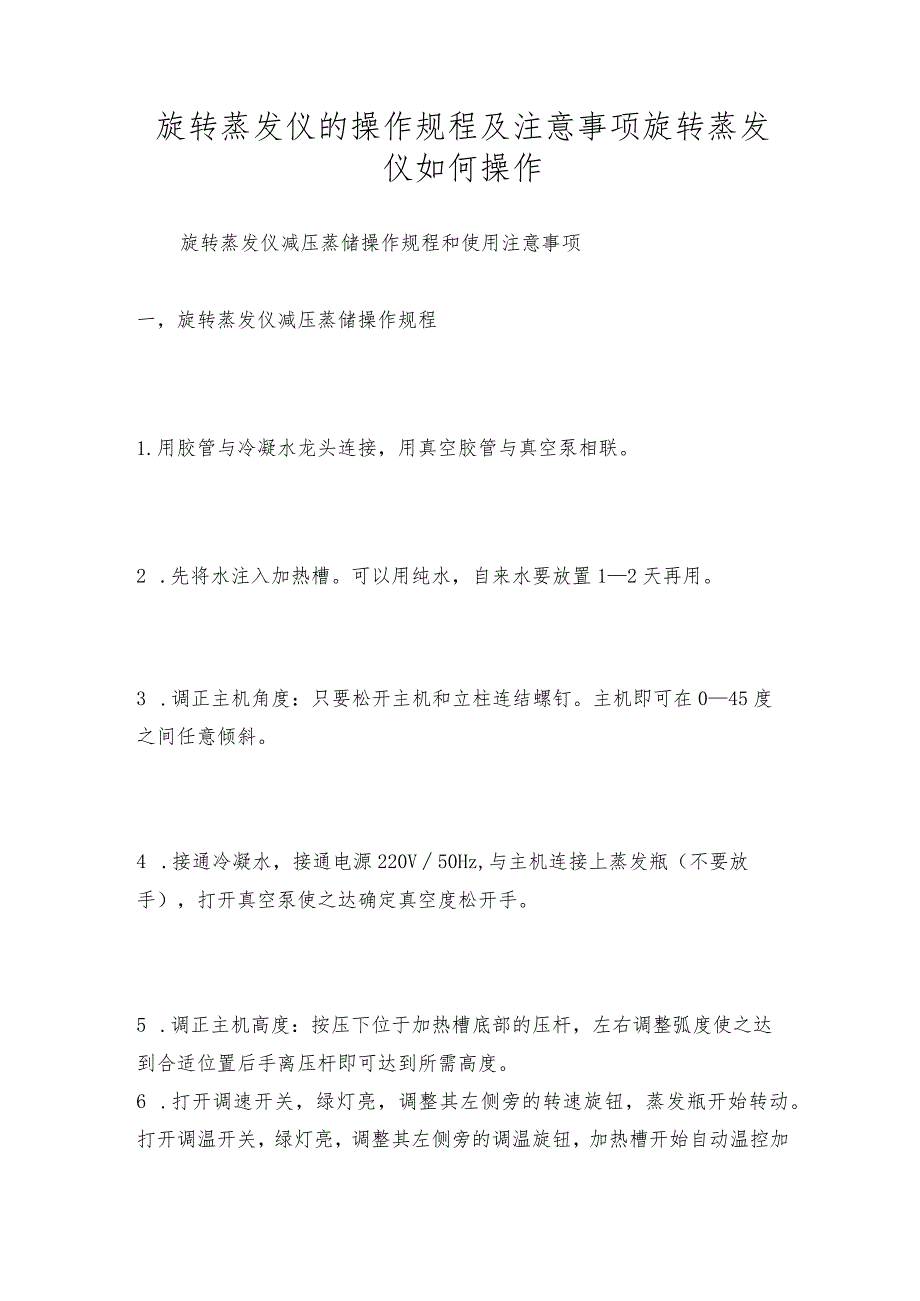

1、旋转蒸发仪的操作规程及注意事项旋转蒸发仪如何操作旋转蒸发仪减压蒸储操作规程和使用注意事项一，旋转蒸发仪减压蒸储操作规程1.用胶管与冷凝水龙头连接，用真空胶管与真空泵相联。2 .先将水注入加热槽。可以用纯水，自来水要放置12天再用。3 .调正主机角度：只要松开主机和立柱连结螺钉。主机即可在045度之间任意倾斜。4 .接通冷凝水，接通电源220V50Hz,与主机连接上蒸发瓶（不要放手），打开真空泵使之达确定真空度松开手。5 .调正主机高度：按压下位于加热槽底部的压杆，左右调整弧度使之达到合适位置后手离压杆即可达到所需高度。6 .打开调速开关，绿灯亮，调整其左侧旁的转速旋钮，蒸发瓶开始转动。打开调温

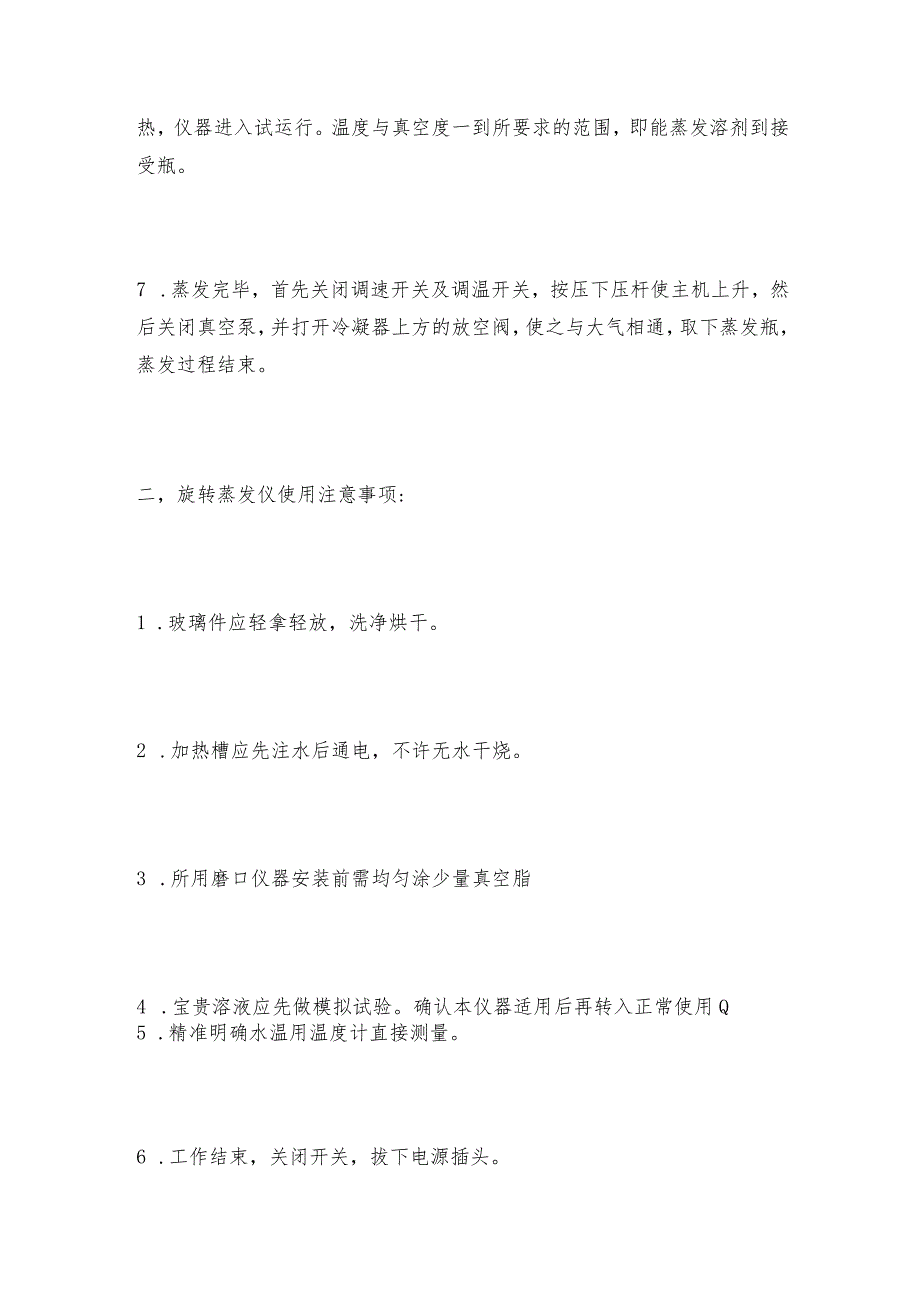

2、开关，绿灯亮，调整其左侧旁的调温旋钮，加热槽开始自动温控加热，仪器进入试运行。温度与真空度一到所要求的范围，即能蒸发溶剂到接受瓶。7 .蒸发完毕，首先关闭调速开关及调温开关，按压下压杆使主机上升，然后关闭真空泵，并打开冷凝器上方的放空阀，使之与大气相通，取下蒸发瓶，蒸发过程结束。二，旋转蒸发仪使用注意事项:1 .玻璃件应轻拿轻放，洗净烘干。2 .加热槽应先注水后通电，不许无水干烧。3 .所用磨口仪器安装前需均匀涂少量真空脂4 .宝贵溶液应先做模拟试验。确认本仪器适用后再转入正常使用Q5 .精准明确水温用温度计直接测量。6 .工作结束，关闭开关，拔下电源插头。旋转蒸发仪(ROtaryevapor

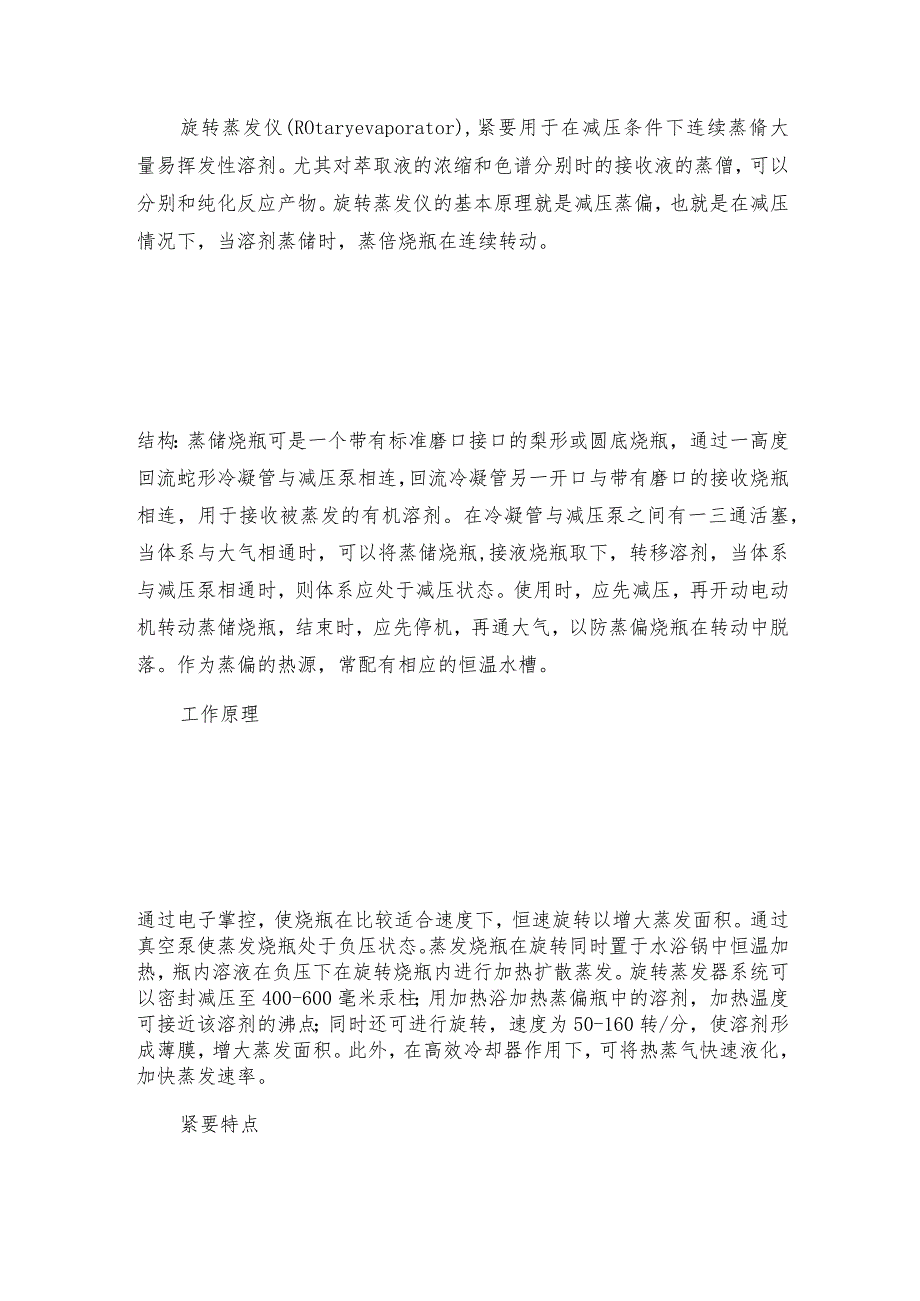

3、ator),紧要用于在减压条件下连续蒸脩大量易挥发性溶剂。尤其对萃取液的浓缩和色谱分别时的接收液的蒸僧，可以分别和纯化反应产物。旋转蒸发仪的基本原理就是减压蒸偏，也就是在减压情况下，当溶剂蒸储时，蒸倍烧瓶在连续转动。结构：蒸储烧瓶可是一个带有标准磨口接口的梨形或圆底烧瓶，通过一高度回流蛇形冷凝管与减压泵相连，回流冷凝管另一开口与带有磨口的接收烧瓶相连，用于接收被蒸发的有机溶剂。在冷凝管与减压泵之间有一三通活塞，当体系与大气相通时，可以将蒸储烧瓶,接液烧瓶取下，转移溶剂，当体系与减压泵相通时，则体系应处于减压状态。使用时，应先减压，再开动电动机转动蒸储烧瓶，结束时，应先停机，再通大气，以防蒸偏烧
4、瓶在转动中脱落。作为蒸偏的热源，常配有相应的恒温水槽。工作原理通过电子掌控，使烧瓶在比较适合速度下，恒速旋转以增大蒸发面积。通过真空泵使蒸发烧瓶处于负压状态。蒸发烧瓶在旋转同时置于水浴锅中恒温加热，瓶内溶液在负压下在旋转烧瓶内进行加热扩散蒸发。旋转蒸发器系统可以密封减压至400-600毫米汞柱；用加热浴加热蒸偏瓶中的溶剂，加热温度可接近该溶剂的沸点；同时还可进行旋转，速度为50-160转/分，使溶剂形成薄膜，增大蒸发面积。此外，在高效冷却器作用下，可将热蒸气快速液化，加快蒸发速率。紧要特点旋转蒸发仪存在如下优点:1 .全部IKA艾卡的旋转蒸发仪都内置了一个升降马达，该装置可以在断电的时候自动将
5、烧瓶提升到加热锅以上的位置。2 .由于液体样品和蒸发瓶间的向心力和摩擦力的作用，液体样品在蒸发瓶内表面形成一层液体薄膜，受热面积大；3 .样品的旋转所产生的作用力有效抑制样品的沸腾。综上特征以及其便利的特点，使现代化的旋转蒸发仪可用于快速、不冷不热地对绝大多数样品进行蒸僧，即使是没有操作阅历的操也能完成。推举使用太康生物科技产品。旋转蒸发仪应用中最大的弊端是某些样品的沸腾，例如乙醇和水，将导致试验者收集样品的损失。操作时，通常可以在蒸储过程的混匀阶段时通过当心的调整真空泵的工作强度或者加热锅的温度防止沸腾。或者也可以通过向样品中加入防沸颗粒。对于特别难以蒸储的样品，包括易产生泡沫的样品，也可以
6、对旋转蒸发仪配置特别的冷凝管。紧要部件1、旋转马达，通过马达的旋转带动盛有样品的蒸发瓶;2、蒸发管，蒸发管有两个作用，首先起到样品旋转支撑轴的作用,其次通过蒸发管，真空系统将样品吸出;3、真空系统，用来降低旋转蒸发仪系统的气压;4、流体加热锅，通常情况下都是用水加热样品;5、冷凝管，使用双蛇形冷凝或者其它冷凝剂如干冰、丙酮冷凝样品;6、冷凝样品收集瓶，样品冷却后进入收集瓶。机械或马达机械装置用于将加热锅中的蒸发瓶快速提升。旋转蒸发仪的真空系统可以使简单的浸入冷水浴中的水吸气泵，也可以是带冷却管的机械真空泵。蒸发和冷凝玻璃组件可以很简单也可以很多而杂，这要取决于蒸偏的目标，以及要蒸储的溶剂的特性
7、。不同的商业设备都会包含一些基本的特征，现代设备通常都加添了例如数字掌控真空泵、数字显示加热温度甚至蒸汽温度等功能。工作原理通过电子掌控，使烧瓶在比较适合速度下，恒速旋转以增大蒸发面积。通过真空泵使蒸发烧瓶处于负压状态。蒸发烧瓶在旋转同时置于水浴锅中恒温加热，瓶内溶液在负压下在旋转烧瓶内进行加热扩散蒸发。旋转蒸发器系统可以密封减压至400-600毫米汞柱；用加热浴加热蒸储瓶中的溶剂，加热温度可接近该溶剂的沸点；同时还可进行旋转，速度为50160转/分，使溶剂形成薄膜，增大蒸发面积。此外，在高效冷却器作用下，可将热蒸气快速液化，加快蒸发速率。使用方法1.高处与低处调整：手动升降，转动机柱上面手轮
8、，顺转为上升,逆转为下降.电动升降，手触上升键主机上升，手触下降键主机下降.2 .冷凝器上有两个外接头是接冷却水用的，一头接进水，另一头接出水，一般接自来水，冷凝水温度越低效果越好.上端口装抽真空接头，接真空泵皮管抽真空用的.3 .开机前先将调速旋钮左旋到最小，按下电源开关指示灯亮，然后渐渐往右旋至所需要的转速，一般大蒸发瓶用中，低速，粘度大的溶液用较低转速.烧瓶是标准接口24号，随机附50OmLlOOOnll两种烧瓶，溶液量一般不超过50%为适合.4 .使用时，应先减压，再开动电机转动蒸倍烧瓶，结束时，因先停电动机，再通大气，以防蒸偏烧瓶在转动中脱落。技术参数快速开关掌控和参数调整器实时显示
9、当前运行方法方法可储存和调出（较多保存10种方法）计时器功能实时显示全部的基本运行参数（水浴锅温度，转速），真空度和蒸汽温度（需配置温度探头和真空掌控器） 可以依据蒸汽温度运行（需配温度探头PtloO） 能够收到或自动设定真空梯度，实现自动蒸储（需配真空掌控器） 特别的RodaViS蒸储瓶连接系统。 符合GLP规范（带USB接口） PtlOO型蒸汽温度探头（可选）真空掌控器（可选） 转速范围：2028OrPnI（15OW异步电动机） 恒温锅最高温度：185oC（可同时适用水浴或油浴） 锅加热功率：1200W 锅容积：5L 整体尺寸：690x700x430mm（不带冷凝器）重量：24Kg（不带冷
10、凝器）电源电压：220V,50Hz总功率:140OW使用方法R215旋转蒸发仪L高处与低处调整：手动升降，转动机柱上面手轮，顺转为上升,逆转为下降.电动升降，手触上升键主机上升，手触下降键主机下降.2 .冷凝器上有两个外接头是接冷却水用的，一头接进水，另一头接出水，一般接自来水，冷凝水温度越低效果越好,上端口装抽真空接头，接真空泵皮管抽真空用的.3 .开机前先将调速旋钮左旋到小，按下电源开关指示灯亮，然后渐渐往右旋至所需要的转速，一般大蒸发瓶用中，低速，粘度大的溶液用较低转速.烧瓶是标准接口24号，随机附500ml,100Oml两种烧瓶，溶液量一般不超过50%为适合.4,使用时，应先减压，再开
11、动电机转动蒸倍烧瓶，结束时，因先停电动机，再通大气，以防蒸储烧瓶在转动中脱落。优点缺点旋转蒸发仪存在如下优点:1 .全部的旋转蒸发仪都内置了一个升降马达，该装置可以在断电的时候自动将烧瓶提升到加热锅以上的位置。2 .由于液体样品和蒸发瓶间的向心力和摩擦力的作用，液体样品在蒸发瓶内表面形成一层液体薄膜，受热面积大；3 .样品的旋转所产生的作用力有效抑制样品的沸腾。综上特征以及其便利的特点，使现代化的旋转蒸发仪可用于快速、不冷不热地对绝大多数样品进行蒸僧，即使是没有操作阅历的操也能完成。旋转蒸发仪应用中大的弊端:是某些样品的沸腾，例如乙醇和水，将导致试验者收集样品的损失。操作时，通常可以在蒸储过程的混匀阶段时通过当心的调整真空泵的工作强度或者加热锅的温度防止沸腾。或者也可以通过向样品中加入防沸颗粒。对于特别难以蒸倒的样品，包括易产生泡沫的样品,也可以对旋转蒸发仪配置特别的冷凝管。
