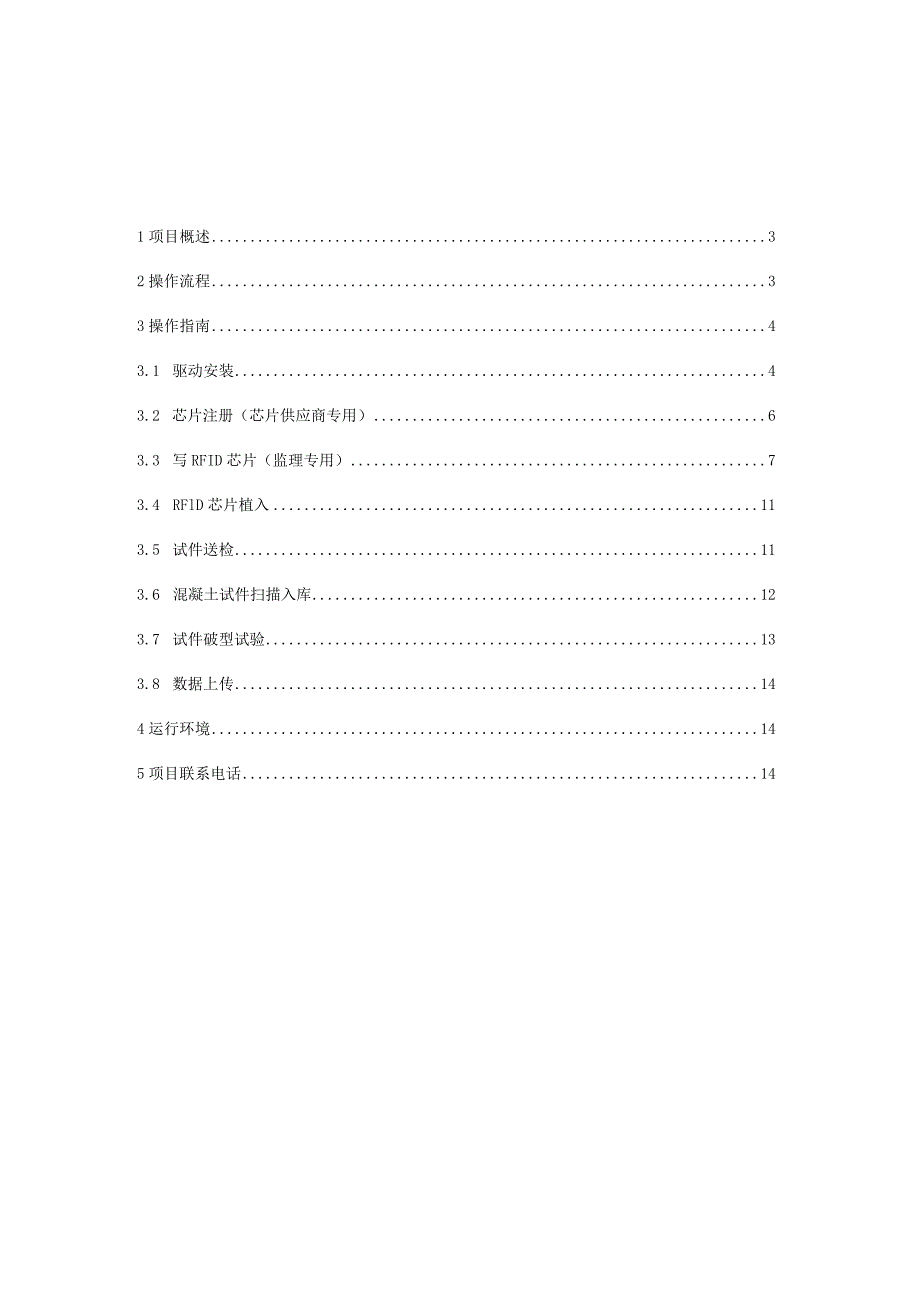

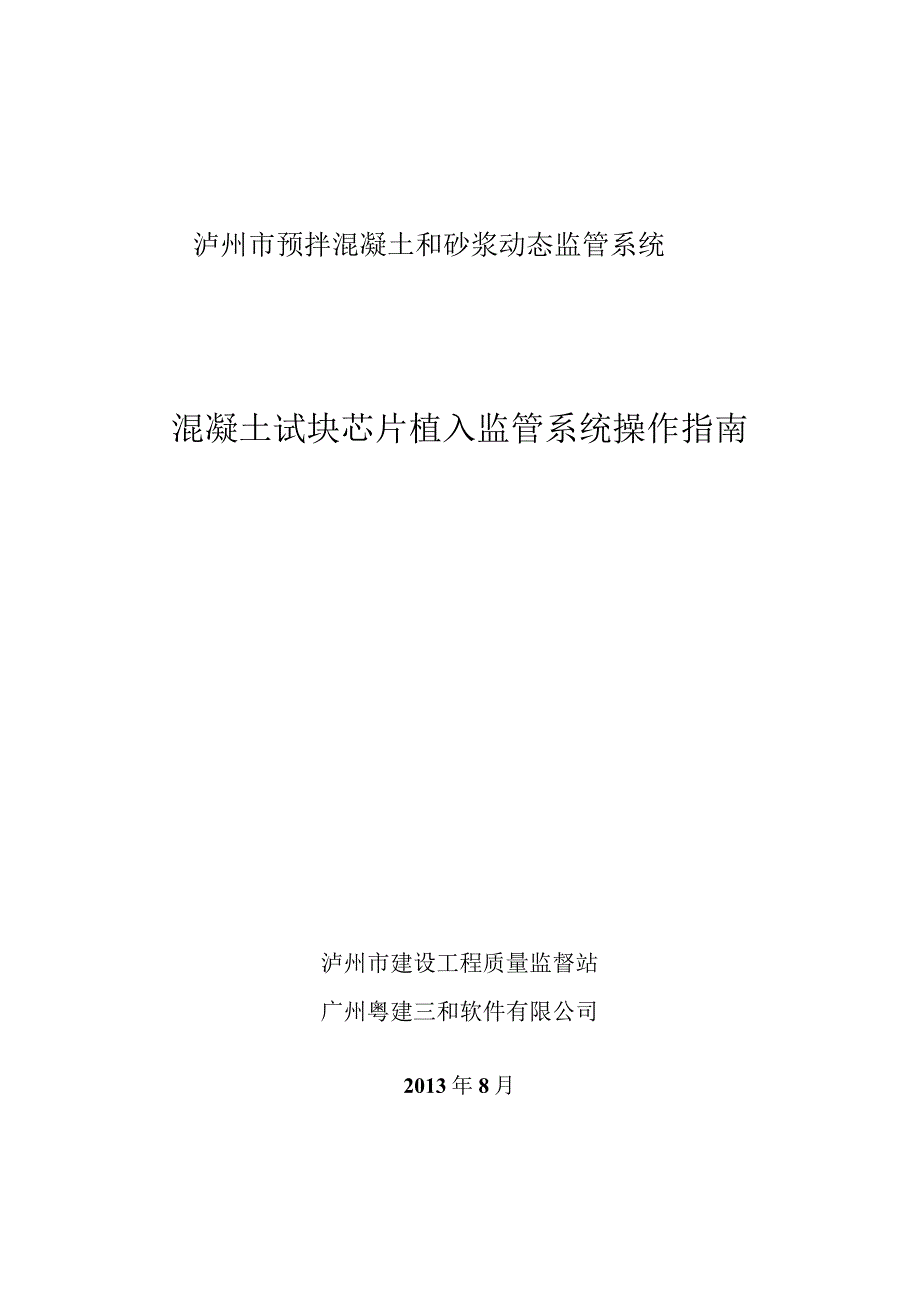

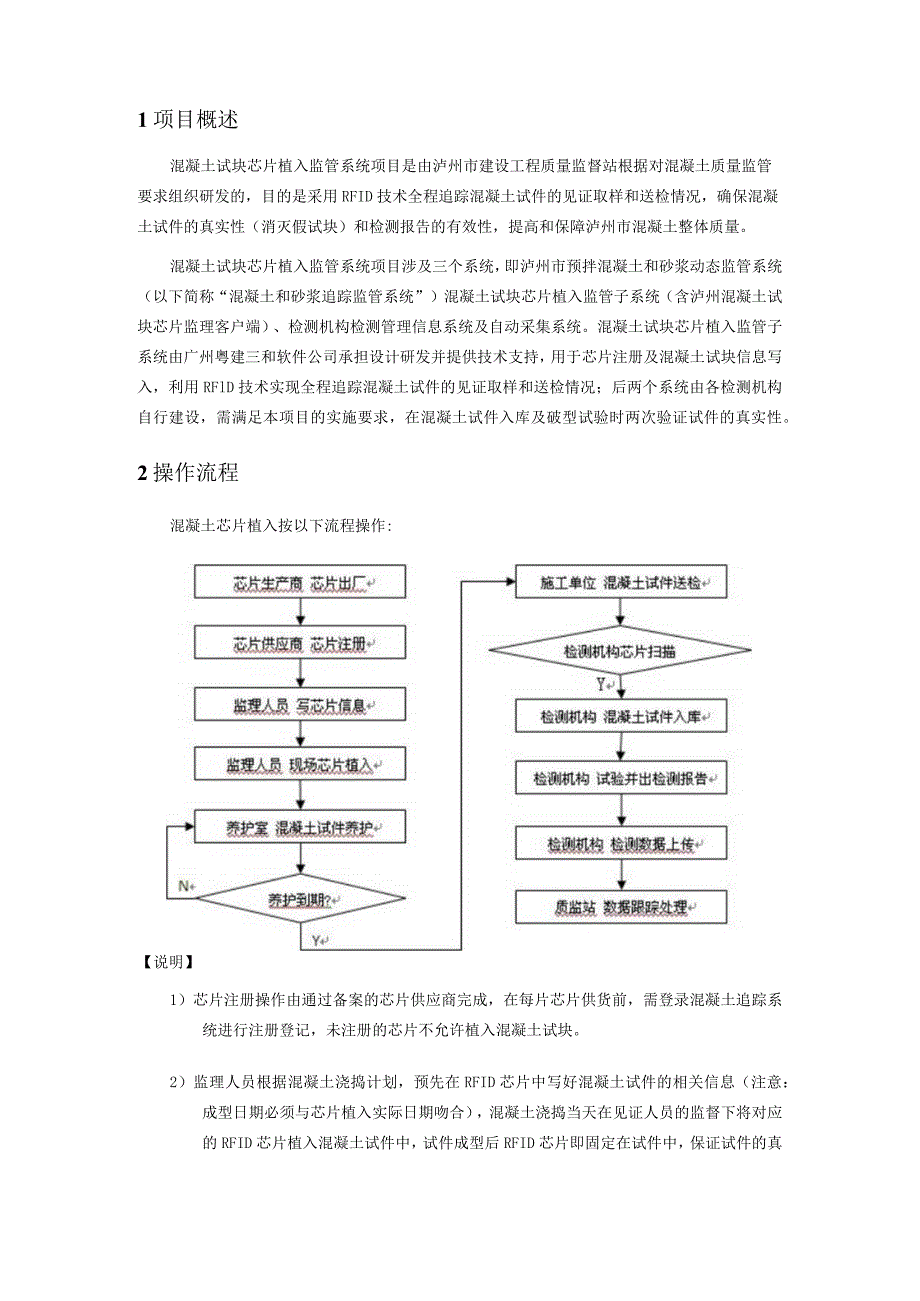

1、泸州市预拌混凝土和砂浆动态监管系统混凝土试块芯片植入监管系统操作指南泸州市建设工程质量监督站广州粤建三和软件有限公司2013年8月1项目概述32操作流程33操作指南43.1 驱动安装43.2 芯片注册（芯片供应商专用）63.3 写RFID芯片（监理专用）73.4 RFlD芯片植入113.5 试件送检113.6 混凝土试件扫描入库123.7 试件破型试验133.8 数据上传144运行环境145项目联系电话141项目概述混凝土试块芯片植入监管系统项目是由泸州市建设工程质量监督站根据对混凝土质量监管要求组织研发的，目的是采用RFID技术全程追踪混凝土试件的见证取样和送检情况，确保混凝土试件的真实性（
2、消灭假试块）和检测报告的有效性，提高和保障泸州市混凝土整体质量。混凝土试块芯片植入监管系统项目涉及三个系统，即泸州市预拌混凝土和砂浆动态监管系统（以下简称“混凝土和砂浆追踪监管系统”）混凝土试块芯片植入监管子系统（含泸州混凝土试块芯片监理客户端）、检测机构检测管理信息系统及自动采集系统。混凝土试块芯片植入监管子系统由广州粤建三和软件公司承担设计研发并提供技术支持，用于芯片注册及混凝土试块信息写入，利用RFlD技术实现全程追踪混凝土试件的见证取样和送检情况；后两个系统由各检测机构自行建设，需满足本项目的实施要求，在混凝土试件入库及破型试验时两次验证试件的真实性。2操作流程混凝土芯片植入按以下流程
3、操作:【说明】1）芯片注册操作由通过备案的芯片供应商完成，在每片芯片供货前，需登录混凝土追踪系统进行注册登记，未注册的芯片不允许植入混凝土试块。2）监理人员根据混凝土浇捣计划，预先在RFID芯片中写好混凝土试件的相关信息（注意：成型日期必须与芯片植入实际日期吻合），混凝土浇捣当天在见证人员的监督下将对应的RFID芯片植入混凝土试件中，试件成型后RFID芯片即固定在试件中，保证试件的真实有效性，从而确保检测数据的真实性。3）植入芯片的混凝土试件养护到期后，送检测机构检测。4）检测机构通过扫描混凝土试件中的RFlD芯片将试件相关信息读入检测管理信息系统，确保试件在成型及送检过程中未被替换；对试件进
4、行抗压试验前再次扫描RFlD芯片，确保试件在检测机构内部流转过程中未被替换；试件经检测后，其试验结果自动上传到混凝土追踪监管系统。3操作指南3.1 驱动安装1、打开http:218.89.136.43:8001/1。由n.aspx,下载“泸州混凝土芯片植入监理客户端”；2、解压“混凝土监理芯片管理客户端“中的RFID读写器驱动程序安装.rar”文件。3、预安装驱动，点击“读写器驱动安装.exe”（注意先不要接入读卡器），弹出对话框如下图：JIC卡VM*XCl以下少费才徒北赃装过程：（1）如单谀号己还上电脑.W出.、谟耳Il与穿介育.慎襄硬件设备的期动信息,9（2）希波马”到钟上,如果MlH28
5、磁件系则不会出熨任Int而Ha自动交!（成”.礴外!旅外划女鼻出IXlU沿硬件支襄向号】.逸爵否.暂时万连霍珈SiAhfEt立件,出TTML选丹自由安IMwT并一1森击下一S）ItBI成功交Jt.一出I再点击“预装驱动”完成预装驱动。NlafB以F亢1）0*供Mif己注上Jtt.取出逢WEGA廿餐.sat功t婚怎可0列OJW上.34H11H2OCMn:小蛛夫不会山臾任示flDE11动安一欢功N，阳【双tgs”安Lf.Sh本一在XAinJWYatHr京第A出一三BBD.也用.d4套收软件:”一功安装.山|4、预安装成功后，将读写器接上电脑，电脑会弹出“找到新硬件向导”，可以选择“自动安装软件”。
6、当自动安装软件不行时，请选择“从列表或指定位置安装”按钮，点击“下一步”然后点击“浏览”，从电脑硬盘里找到驱动程序安装目录，再点击“下一步”最后，完成读写器的数据接口的安装。完应拄利新供件向冲jr*j应了下皿g的二件WigHC*沃石三bm口最后一步，点击“我的电脑”右键“属性”，在“硬件”的“设备管理器”里查看“RFID设备”。即表示已成功安装完成。文”9MS*)*hQpRFID芯片和读写器（含驱动安装）介绍见各供应商的产品说明。3.2 芯片注册（芯片供应商专用）各供应商在向施工现场或相关客户供货前，需以质监站分配的帐号登陆混凝和砂浆土追踪监管系统，将即将供货的芯片予以注册登记。具体操作如下：
7、1）打开http:218.89.136.43:8001/lgn.aspx,下载“泸州混凝土芯片植入监理客户端”；2）安装“泸州混凝土芯片植入监理客户端”；预用混雇壁面就架动,态监管:系绝3）运行“泸州混凝土芯片植入监理客户端”，用专用帐号登陆并注册芯片。【芯片技术要求】a）芯片频段：采用ISOIEEE14443TYPEA,频段为13.56兆赫兹，Ml兼容卡。b）芯片外形：经PVC包装后长5cm,宽5cm,厚度0.2cm。c）印刷要求：在包装正面印制芯片生产单位、联系电话、芯片外码、同条件或标准养护以及“百年大计质量第一”字样。d）外观颜色：同条件养护的为红色，标准养护的为绿色，并文字注明养护条
8、件（同条件养护、标准养护）。e）工作环境：防水，防紫外线。f）温度范围：常温。3.3 写RFID芯片（监理专用）混凝土RFID芯片信息由监理人员负责写入，读写芯片前需按3.1条要求安装读卡器驱动。芯片信息写入操作步骤如下：1）打开http:218.89.136.43:8001/login.aspx,下载“泸州混凝土芯片植入监理客户端”；2）安装“泸州混凝土芯片植入监理客户端”：3）运行“泸州混凝土芯片植入监理客户端”，在选择“读写器类型”后，以监理帐号登陆（帐号及密码与监理人员登录混凝土追踪监管系统完全一致）：4）登陆后主界面中显示所有未递交芯片信息的数据;5）无未递交记录时，点击按钮【新增见
9、证信息】，选择对应的生产信息添加见证信息；登询I领增见证曲信退出某线I6）填写并保存见证信息（保存或递交后自动生成试件编号）7）递交见证信息（递交后不能修改见证信息，可以录入芯片信息）是否继送忝加芯片信息？I匚遑0匚二）1否建）I8）添加芯片信息见证信息只有在递交后才能添加芯片信息；把RFn）芯片放在读卡器感应区，点击按钮【写入】：-ll Xl新增见证试块信息工程监督耳：SZ2009060045工程名彝：芳村花园二期三标段（班基,越分）生产信息混凝土流水号：HD411051910生产单位:广州市建筑集团混凝土研艮公司强度代表值：C21娜石梯筑部位：地下室车库面层S号：SZA2009060045
10、110809002试件尺寸：|一：，：J见证员姓名：隹四J成长日期：FTi7TZl见证员证号：|20110808一三个芯片都写入完后，数据自动递交，已递交数据的芯片信息可登陆平台查询。【说明】a）只有经过注册的芯片才能使用，未注册的芯片系统将拒绝写入信息;b）写芯片信息时，成型日期应以试件制模日期为准；同批次混凝土跨天浇筑时，应写不同成型日期；c）芯片信息写入完毕后，应用标签纸在器背面进行标识，以防止混淆。3.4 RFID芯片植入混凝土试件的制作必须按有关规程执行。混凝土试块初凝时用抹刀抹平，监理人员逐块地在混凝土试块表面轻轻压入与试块对应的已写好信息的RFlD芯片，芯片正表面要与试件面齐平，
11、且不能埋入试块中，植入妥当后再对试块面进行修整。芯片的植入方法：a）将待芯片植入的混凝土试块摆放整齐；b）将芯片字朝上，轻轻压入试块中，混凝土试件与芯片间不留缝隙；c）芯片植入需在试件初凝前完成。混凝土芯片植入后，待混凝土达到一定的强度后施工单位应对试件进行拆模，并在试块的正表面把部位、日期、强度等级等信息进行标识；已成型的混凝土试块应转移到标准养护间里进行养护。预拌混凝土取样、混凝土试件制作和混凝土试件芯片植入应在工程监理、施工、混凝土搅拌站三方的共同见证下进行。3.5 试件送检混凝土试件养护到期后，监理单位需对试件进行见证送检，具体操作方法按有关规定执行。3.6 混凝土试件扫描入库混凝土试
12、件养护到期后送至检测机构检测。检测机构接到试件后，先对混凝土试块逐个进行芯片扫描验证，成功验证的试件予以入库，无芯片植入或验证失败的试件根据规定处理。本功能以“3H建设工程质量检测管理信息系统”加以说明。a）试件被送至检测机构后，样品管理人员应对试件进行外观检测，对未植入芯片的试件予以标记；对已植入芯片的试件进行扫描，扫描成功予以入库。试件入库时，芯片信息中的工程监督登记号、混凝土流水号、RFlD芯片内码、RFlD芯片外码、成型日期、见证人、见证编号等信息自动读取并保存到数据库。b）试件扫描入库后，收样人员进行样品信息登记。在“收样登记”窗口中，选定工程名称，点击按钮【调用混凝土样品信息】，从
13、已入库的试件信息中调取属于该工程的混凝土试块信息。3.7 试件破型试验混凝土试件完成收样登记后，检测机构试验员对试件进行破坏试验，以确定混凝土试件的强度。混凝土抗压强度试验由自动采集系统完成，自动采集时，需验证混凝土试件的真实性（即扫描芯片）。本功能以“3H数据自动采集系统”加以说明。试验员用自身帐号登陆自动采集系统，并打开混凝土抗压采集界面。每一块试件试验前，将读卡器贴近试块植入RFlD芯片的所在面，再点击按钮【编号检索】扫描验证,验证成功后，系统自动将试件对应的样品编号、工程监督登记号、混凝土流水号、成型日期等信息读出，供试验员进行核对，确保试件的真实性。试件确认无误后，按试验操作流程进行试验直至破坏。3.8 数据上传混凝土试件试验结束后，检测机构按照泸州市混凝土监管的要求将检测结果数据及报告上传到监管平台，为质量监督部门提供基础数据和执法依据。4运行环境本项目涉及的RFID读写器在WinXP、Win2000、Win2003操作系统下测试通过,Win7、Win2008环境下可能无法使用；安装读写卡器的电脑需标准USB2.0接口一个；“混凝土芯片植入监理客户端”需NETFramework2.0+SP2的支持；写芯片信息时，要求电脑连接互联网，带宽IM以上。5项目联系电话技术支持（三和软件重庆分公司）：0236786183167032934
