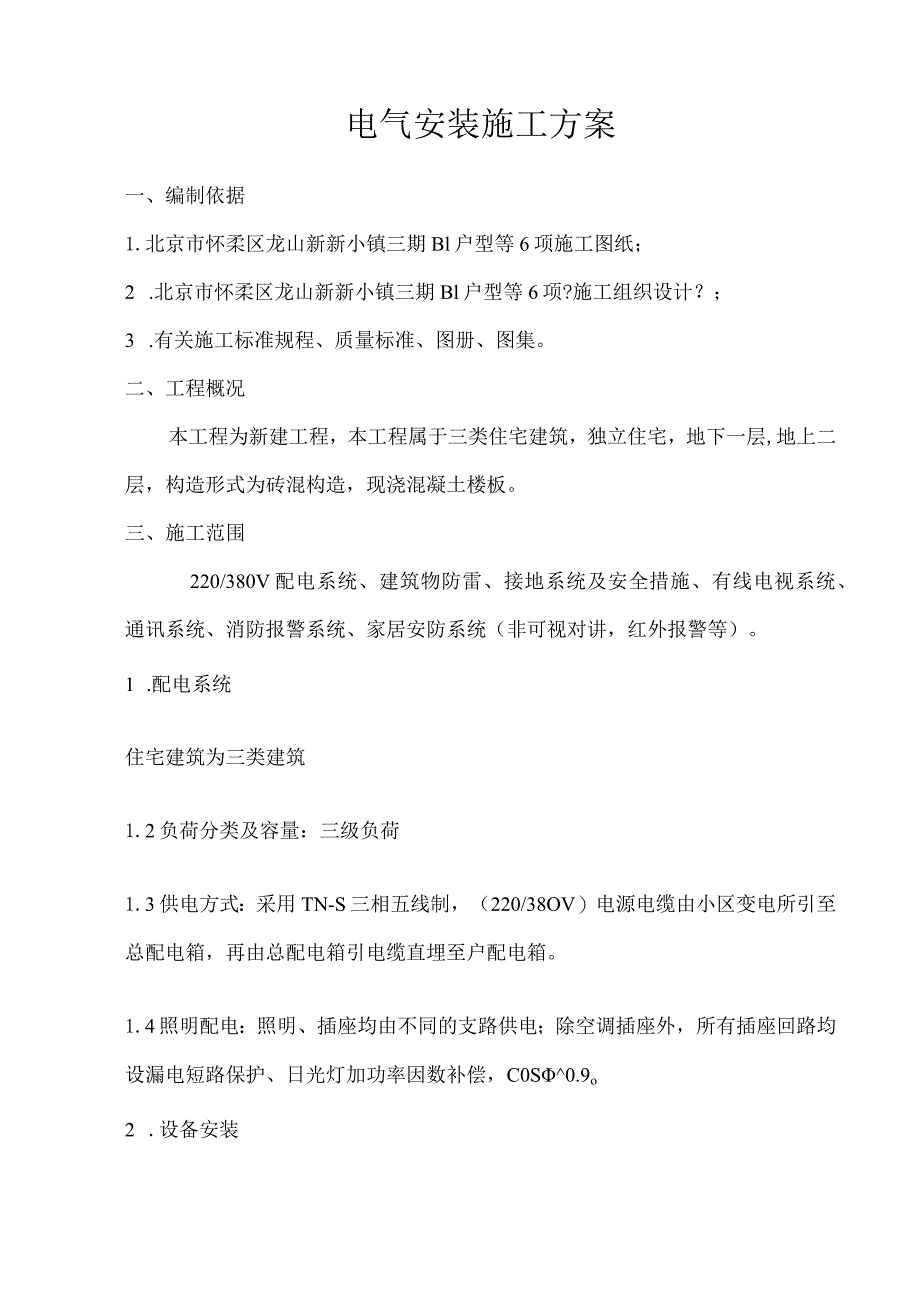

电气安装施工设计方案.docx_第1页
第1页 / 共21页

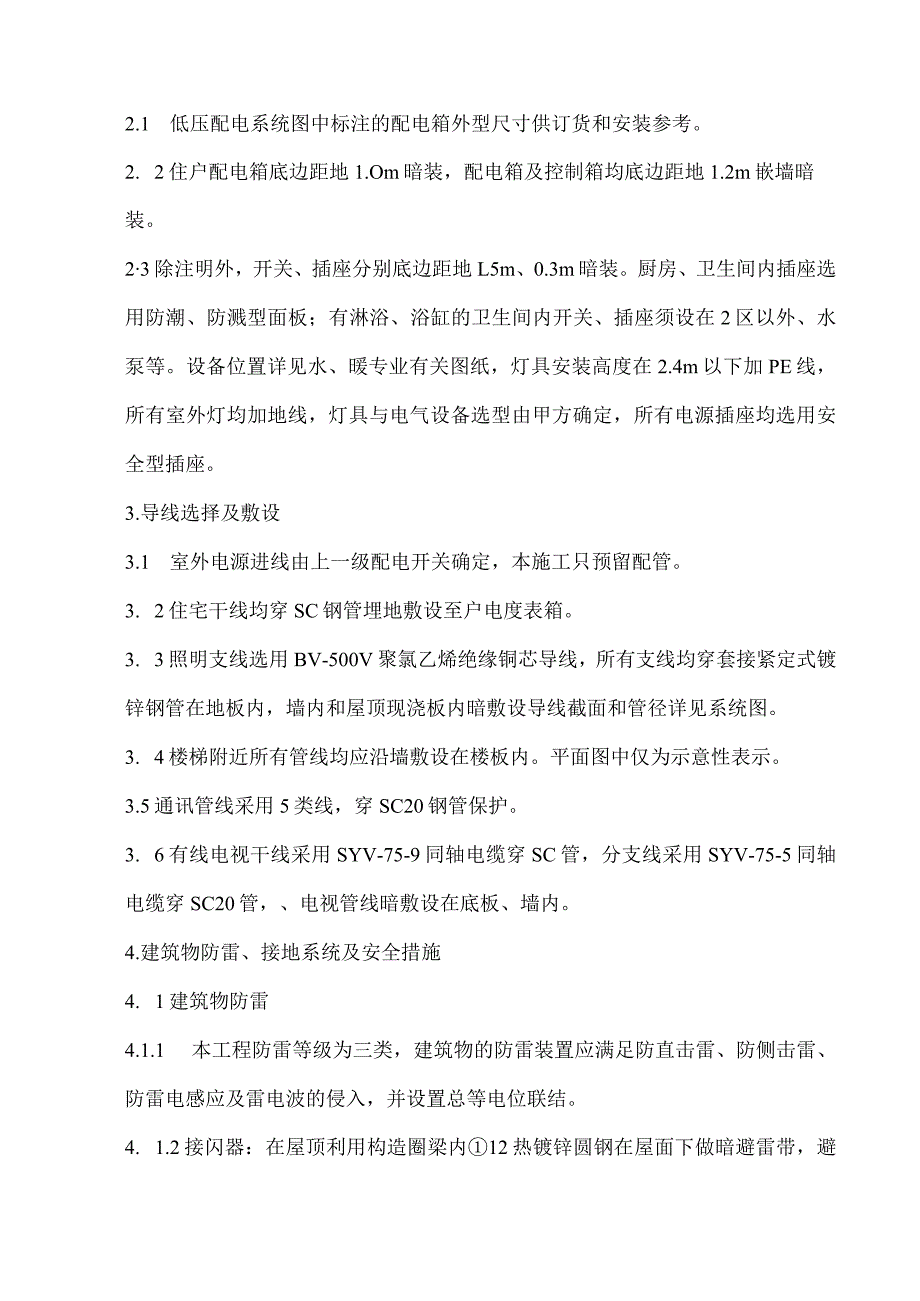

电气安装施工设计方案.docx_第2页
第2页 / 共21页

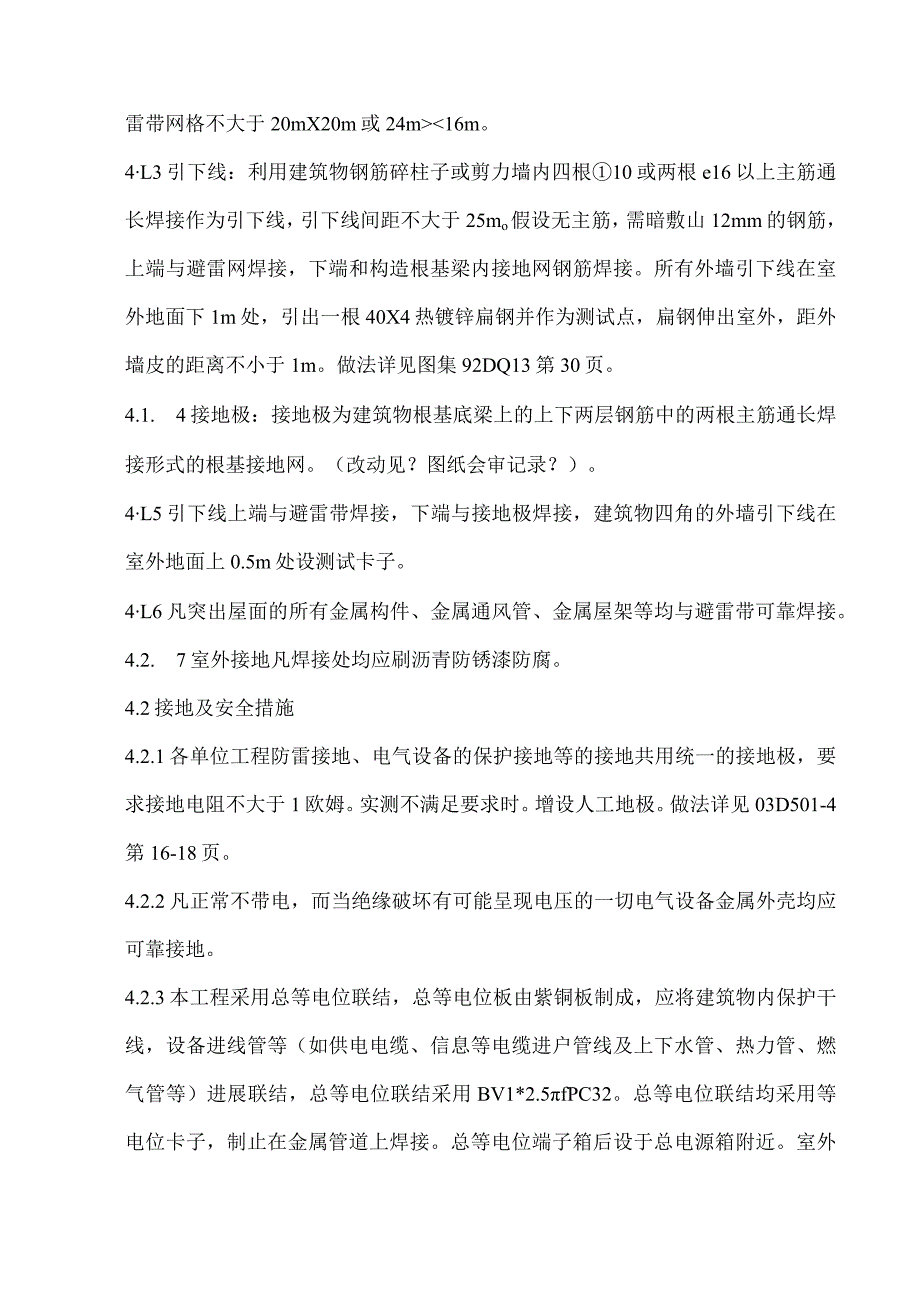

电气安装施工设计方案.docx_第3页
第3页 / 共21页
电气安装施工设计方案.docx_第4页
第4页 / 共21页
电气安装施工设计方案.docx_第5页
第5页 / 共21页
电气安装施工设计方案.docx_第6页
第6页 / 共21页
电气安装施工设计方案.docx_第7页
第7页 / 共21页
电气安装施工设计方案.docx_第8页
第8页 / 共21页
电气安装施工设计方案.docx_第9页
第9页 / 共21页
电气安装施工设计方案.docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电气安装施工设计方案.docx》由会员分享,可在线阅读,更多相关《电气安装施工设计方案.docx(21页珍藏版)》请在第壹文秘上搜索。

1、电气安装施工方案一、编制依据1.北京市怀柔区龙山新新小镇三期Bl户型等6项施工图纸;2 .北京市怀柔区龙山新新小镇三期Bl户型等6项?施工组织设计?;3 .有关施工标准规程、质量标准、图册、图集。二、工程概况本工程为新建工程,本工程属于三类住宅建筑,独立住宅,地下一层,地上二层,构造形式为砖混构造,现浇混凝土楼板。三、施工范围220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视系统、通讯系统、消防报警系统、家居安防系统(非可视对讲,红外报警等)。1 .配电系统住宅建筑为三类建筑1.2负荷分类及容量:三级负荷1.3供电方式:采用TN-S三相五线制,(220/38OV)电源电缆由小区

2、变电所引至总配电箱,再由总配电箱引电缆直埋至户配电箱。1.4照明配电:照明、插座均由不同的支路供电;除空调插座外,所有插座回路均设漏电短路保护、日光灯加功率因数补偿,C0S0.9o2 .设备安装2.1 低压配电系统图中标注的配电箱外型尺寸供订货和安装参考。2. 2住户配电箱底边距地1.Om暗装,配电箱及控制箱均底边距地1.2m嵌墙暗装。23除注明外,开关、插座分别底边距地L5m、0.3m暗装。厨房、卫生间内插座选用防潮、防溅型面板;有淋浴、浴缸的卫生间内开关、插座须设在2区以外、水泵等。设备位置详见水、暖专业有关图纸,灯具安装高度在2.4m以下加PE线,所有室外灯均加地线,灯具与电气设备选型由

3、甲方确定,所有电源插座均选用安全型插座。3.导线选择及敷设3.1 室外电源进线由上一级配电开关确定,本施工只预留配管。3. 2住宅干线均穿SC钢管埋地敷设至户电度表箱。3. 3照明支线选用BV-500V聚氯乙烯绝缘铜芯导线,所有支线均穿套接紧定式镀锌钢管在地板内,墙内和屋顶现浇板内暗敷设导线截面和管径详见系统图。3. 4楼梯附近所有管线均应沿墙敷设在楼板内。平面图中仅为示意性表示。3.5通讯管线采用5类线,穿SC20钢管保护。3. 6有线电视干线采用SYV-75-9同轴电缆穿SC管,分支线采用SYV-75-5同轴电缆穿SC20管,、电视管线暗敷设在底板、墙内。4.建筑物防雷、接地系统及安全措施

4、4. 1建筑物防雷4.1.1 本工程防雷等级为三类,建筑物的防雷装置应满足防直击雷、防侧击雷、防雷电感应及雷电波的侵入,并设置总等电位联结。4. 1.2接闪器:在屋顶利用构造圈梁内12热镀锌圆钢在屋面下做暗避雷带,避雷带网格不大于20mX20m或24m16m。4L3引下线:利用建筑物钢筋碎柱子或剪力墙内四根10或两根e16以上主筋通长焊接作为引下线,引下线间距不大于25mo假设无主筋,需暗敷山12mm的钢筋,上端与避雷网焊接,下端和构造根基梁内接地网钢筋焊接。所有外墙引下线在室外地面下1m处,引出一根40X4热镀锌扁钢并作为测试点,扁钢伸出室外,距外墙皮的距离不小于1m。做法详见图集92DQ1

5、3第30页。4.1. 4接地极:接地极为建筑物根基底梁上的上下两层钢筋中的两根主筋通长焊接形式的根基接地网。(改动见?图纸会审记录?)。4L5引下线上端与避雷带焊接,下端与接地极焊接,建筑物四角的外墙引下线在室外地面上0.5m处设测试卡子。4L6凡突出屋面的所有金属构件、金属通风管、金属屋架等均与避雷带可靠焊接。4.2. 7室外接地凡焊接处均应刷沥青防锈漆防腐。4.2接地及安全措施4.2.1各单位工程防雷接地、电气设备的保护接地等的接地共用统一的接地极,要求接地电阻不大于1欧姆。实测不满足要求时。增设人工地极。做法详见03D501-4第16-18页。4.2.2凡正常不带电,而当绝缘破坏有可能呈

6、现电压的一切电气设备金属外壳均应可靠接地。4.2.3本工程采用总等电位联结,总等电位板由紫铜板制成,应将建筑物内保护干线,设备进线管等(如供电电缆、信息等电缆进户管线及上下水管、热力管、燃气管等)进展联结,总等电位联结采用BV1*2.5fPC32。总等电位联结均采用等电位卡子,制止在金属管道上焊接。总等电位端子箱后设于总电源箱附近。室外空调机、装有金属外壳的排风机及外露可导电局部伸臂范围内的金属栏杆均与总等电位端子联结。有淋浴室的卫生间采用局部等电位联结,从适当地方引出两根25*4扁钢至局部等电位箱(LEB),局部等电位箱暗装底部距地0.3m。将卫生间内所有金属管道,金属构件联结。具体做法参见

7、国标图集?等电位联结安装?02D501-2。4.2.4有线电视系统引入端、引入端等处设过电保护装置。4. 2.5本工程接地形式采用TN-S系统,电源在进户处做重复接地。并与防雷接地共用接地极。5.有线电视系统5.1 电视信号由小区光端室引来同轴电缆一根,进楼处预埋一根SC40钢管。5. 2系统采用750MHZ领频传输,要求用户电平满足644Db,图像清晰度不低于4级。5.3放大器箱及分支分配器箱均安装在住户配线箱内,底边距地0.5m,明装。5. 4干线电缆选用SYWV-75-9,穿SC25管。支线电缆选用SYWV-75-5,穿SC20关,沿墙及楼板暗敷。住宅每户在客厅、主卧室等各设一个电视插座

8、,用户电视插座安装,底边距地03m。6. 系统6.1 住宅每户安2队线考虑,在客厅、书房、卧室、卫生间、厨房等处各设一个插座。6 .2电缆及线分别选用HYA和RVS型,穿金属管敷设。支线沿墙及楼板穿管暗敷。7 .3住户配电箱在每户住宅内嵌墙暗装。底边距地0.5m,插座暗装,底边距地O.3mo7 .通讯系统7.1 本工程采用5类线,SC40暗管敷设至弱电箱,由弱电箱暗管敷设制各层通讯插座,插座为双孔(、宽带),厨房、卫生间为单孔插座。7.2 2通讯系统支采用类线,穿SC20暗敷在地板或墙内。7.3 弱电箱在每户住宅内嵌墙明装,底边距地0.5,通讯插座暗装,底边距地0.3mo8 .智能家居系统8.

9、1 本系统采用总线式,直接与中控室联系。本系统包括红外线报警,非可视对讲等。8.2 非可视对讲系统可实现中控室。小区大门,住宅三地对讲。8.3 3在主要房间及主出入口装设红外报警安全防范设施。8.4 设备间、厨房装设可燃气体探测器,并联动关闭户内总燃气电磁阀,设备间可燃气体探测器联动设备间防暴排风机。8.5 楼梯灯均加蓄电池,工作时间不小于20分钟,本施工只做设备及管线的余留,安装与调试由生产厂家负责。9 .消防报警系统9.1 本工程采用总线制消防系统,保护等级为二级。9. 2信号通过总线引至小区报警主机,详见相关系统图及平面图。93每户住宅内卧室、客厅、书房等主要房间设感烟探测器。厨房设可燃

10、气体探测器及感温探测器,可燃气体探测器报警联动关闭燃气阀门。设备间设可燃气体探测器及事故排风机,可燃气体探测器报警联动关闭燃气阀门并开启事故排风机。9.4每户大门入口及主卧处设无限手动报警装置。9.5本工程只做设备及管线的预留,安装与调试由生产厂家负责。四、施工前准备工作:1 .技术准备工作施工前技术人员必须详细审图,对照招标文件,提出问题并在图纸会审时落实,编排进度方案。根据施工方案提出材料方案,并向施工人员下达详细的技术交底。2 .人员准备工作施工人员上岗必须经过培训,掌握施工工艺、技术操作方法,考核合格前方可上岗,特殊工种必须持证上岗。3 .电气工程主要工程量计算,详见表3-1。电气工程

11、主要工程量一览表表3-1序号工程工程量备注单位数量1配电箱安装2402钢管敷设m420003管内穿线m950004防雷接地安装m17005灯具安装套15006开关、插座安装个52004.电气工程主要机具准备,详见表32。电气工程主要机具方案表表3-2序号名称型号单位数量备注1电焊机BX500台32液压煨管机4*套13切割机400型台14台钻13台15手枪钻13把36冲击钻12把27电锥38E把18液压开孔器套29绝缘电阻表ZC-7块110钳型万用表MG36块111接地电阻表ZC-8块15.劳动力方案与安排,见表3-3。电气工程劳动力方案表表3-3序号工种数量备注1熟练电工92一般电工63焊工3

12、4普T5总计236.电气工程主要材料及设备方案6.1 主要材料方案见表3-4o电气工程主要材料方案表表3-4序号材料名称型号规格单位数量备注1焊接钢管SC20m180002焊接钢管SC25m17003焊接钢管SC32m17004焊接钢管SC50m8505焊接钢管SC70m1506JDG管20m230007JDG管25m180008瓷质裸灯座E2031/2A个1808平灯口E2031/2A个13209单联暗装开关E2032A个73510双联暗装开关E2033A个20711单相二三极暗装插座E2426/10US个116312单相三极插座250V,IOA个62813单相三极插座250V,15A个52

13、16.2主要设备方案见表3-5o电气工程主要设备方案表表35名称型号规格单位数量备注暗装配电箱台222五、电气工程主要施工方法及质量要求1管路敷设分项、检验批工程施工方法及质量要求1.1 首先要求在配合构造预埋中,施工人员必须认真熟悉图纸,严格按设计要求的管路规格、型号急敷设方式进展施工。1.2 关于管路的连接、防腐、弯曲度、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求详见技术交底记录。在施工中应认真加强看护,保证管路畅通,及时做好自检、互检、隐检、预检工作,并及时报验监理,保证施工符合实际和标准要求。2管内配线工程2.1 作业条件:管内配线应在配管工程配合土建构造施工完毕后进展

14、。在穿线前应将管内积水和杂物清理干净。2.2 按照施工标准要求,相线、零线及保护地线颜色应加以区分:相线一一黄、绿、红色零线一一蓝色保护地线一一黄绿双色线2.3 穿线完毕后,应对线路作绝缘摇测,选用1000v,01000MQ的绝缘电阻表测量,照明线路绝缘电阻值不小于0.5M,动力线路绝缘电阻不小于IMo3防雷接地分项、检验批工程的施工方法及质量要求3.1 本工程防雷等级为三级,采用TN-S接地方式,将设备保护接地、防雷接地,各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置,接地电阻值不大于1Q。3.2 避雷网:根据图纸会审及设计图纸要求,避雷线及防雷引下线均采用构造柱内两根主筋,并在屋顶上采用12镀锌圆钢暗设避雷带。利用柱内主筋作为避雷引下线,上端与避雷带及避雷网格连接。3.3 接地电阻测试;防雷接地测试点在距地面0.5m设置测试卡,待所有防雷装置安装
