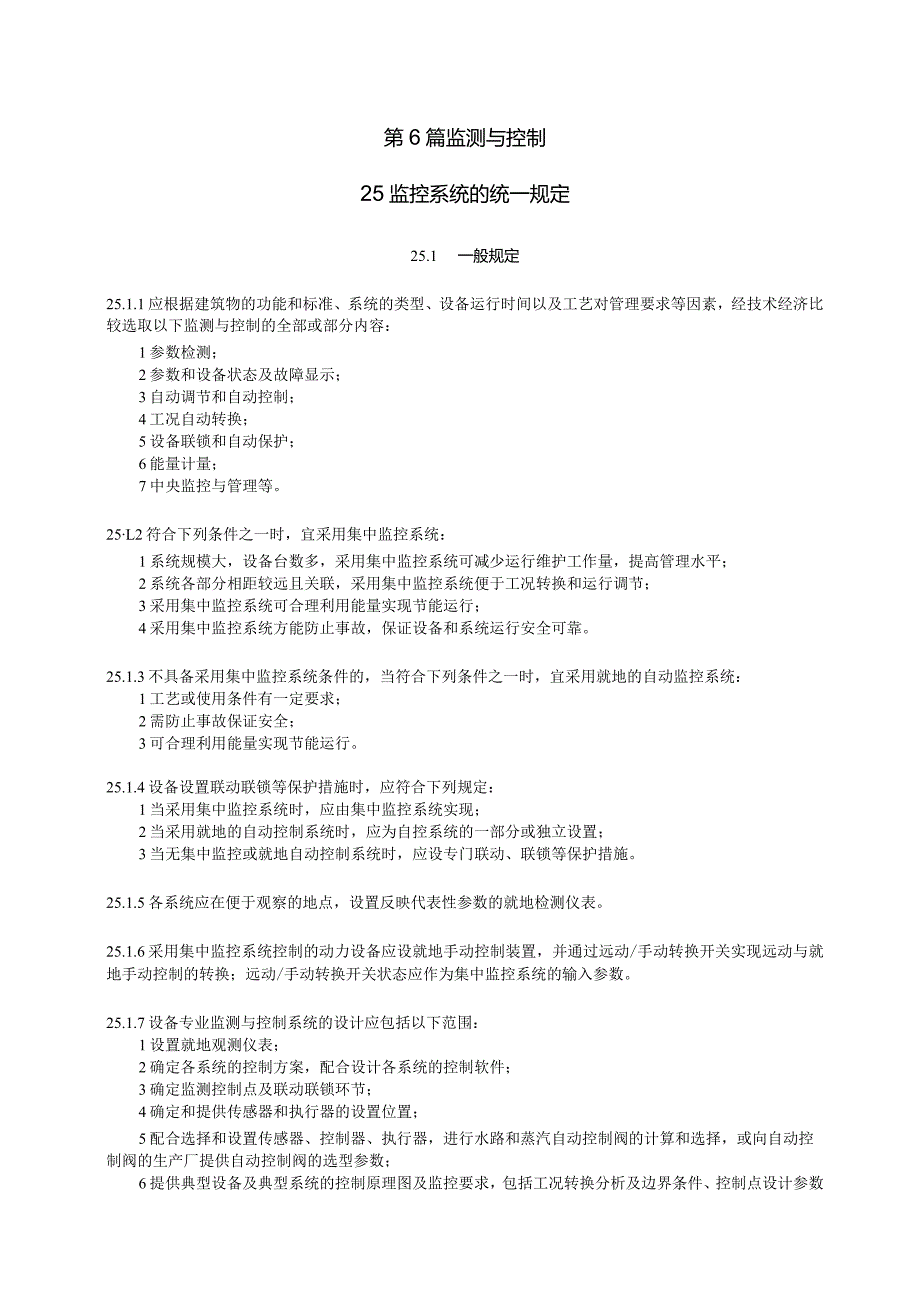

1、第6篇监测与控制25监控系统的统一规定25.1 一般规定25.1.1应根据建筑物的功能和标准、系统的类型、设备运行时间以及工艺对管理要求等因素，经技术经济比较选取以下监测与控制的全部或部分内容：1参数检测；2参数和设备状态及故障显示；3自动调节和自动控制；4工况自动转换；5设备联锁和自动保护；6能量计量；7中央监控与管理等。25L2符合下列条件之一时，宜采用集中监控系统：1系统规模大，设备台数多，采用集中监控系统可减少运行维护工作量，提高管理水平；2系统各部分相距较远且关联，采用集中监控系统便于工况转换和运行调节；3采用集中监控系统可合理利用能量实现节能运行；4采用集中监控系统方能防止事故，保
2、证设备和系统运行安全可靠。25.1.3不具备采用集中监控系统条件的，当符合下列条件之一时，宜采用就地的自动监控系统：1工艺或使用条件有一定要求；2需防止事故保证安全；3可合理利用能量实现节能运行。25.1.4设备设置联动联锁等保护措施时，应符合下列规定：1当采用集中监控系统时，应由集中监控系统实现；2当采用就地的自动控制系统时，应为自控系统的一部分或独立设置；3当无集中监控或就地自动控制系统时，应设专门联动、联锁等保护措施。25.1.5各系统应在便于观察的地点，设置反映代表性参数的就地检测仪表。25.1.6采用集中监控系统控制的动力设备应设就地手动控制装置，并通过远动/手动转换开关实现远动与就

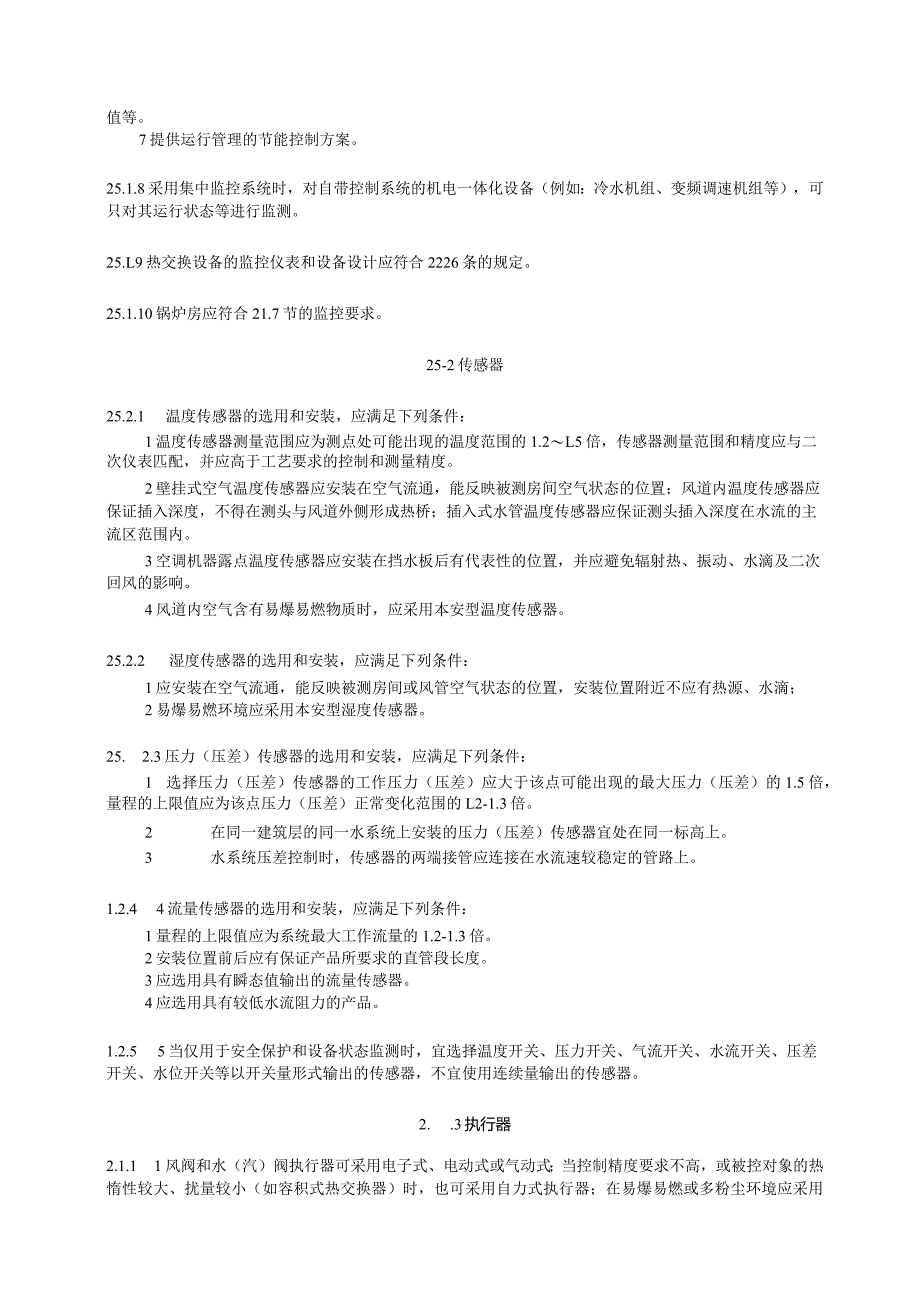

3、地手动控制的转换；远动/手动转换开关状态应作为集中监控系统的输入参数。25.1.7设备专业监测与控制系统的设计应包括以下范围：1设置就地观测仪表；2确定各系统的控制方案，配合设计各系统的控制软件；3确定监测控制点及联动联锁环节；4确定和提供传感器和执行器的设置位置；5配合选择和设置传感器、控制器、执行器，进行水路和蒸汽自动控制阀的计算和选择，或向自动控制阀的生产厂提供自动控制阀的选型参数；6提供典型设备及典型系统的控制原理图及监控要求，包括工况转换分析及边界条件、控制点设计参数值等。7提供运行管理的节能控制方案。25.1.8采用集中监控系统时，对自带控制系统的机电一体化设备（例如：冷水机组、变
4、频调速机组等），可只对其运行状态等进行监测。25.L9热交换设备的监控仪表和设备设计应符合2226条的规定。25.1.10锅炉房应符合21.7节的监控要求。25-2传感器25.2.1 温度传感器的选用和安装，应满足下列条件：1温度传感器测量范围应为测点处可能出现的温度范围的1.2L5倍，传感器测量范围和精度应与二次仪表匹配，并应高于工艺要求的控制和测量精度。2壁挂式空气温度传感器应安装在空气流通，能反映被测房间空气状态的位置；风道内温度传感器应保证插入深度，不得在测头与风道外侧形成热桥；插入式水管温度传感器应保证测头插入深度在水流的主流区范围内。3空调机器露点温度传感器应安装在挡水板后有代表性
5、的位置，并应避免辐射热、振动、水滴及二次回风的影响。4风道内空气含有易爆易燃物质时，应采用本安型温度传感器。25.2.2 湿度传感器的选用和安装，应满足下列条件：1应安装在空气流通，能反映被测房间或风管空气状态的位置，安装位置附近不应有热源、水滴；2易爆易燃环境应采用本安型湿度传感器。25. 2.3压力（压差）传感器的选用和安装，应满足下列条件：1 选择压力（压差）传感器的工作压力（压差）应大于该点可能出现的最大压力（压差）的1.5倍，量程的上限值应为该点压力（压差）正常变化范围的L2-1.3倍。2 在同一建筑层的同一水系统上安装的压力（压差）传感器宜处在同一标高上。3 水系统压差控制时，传感

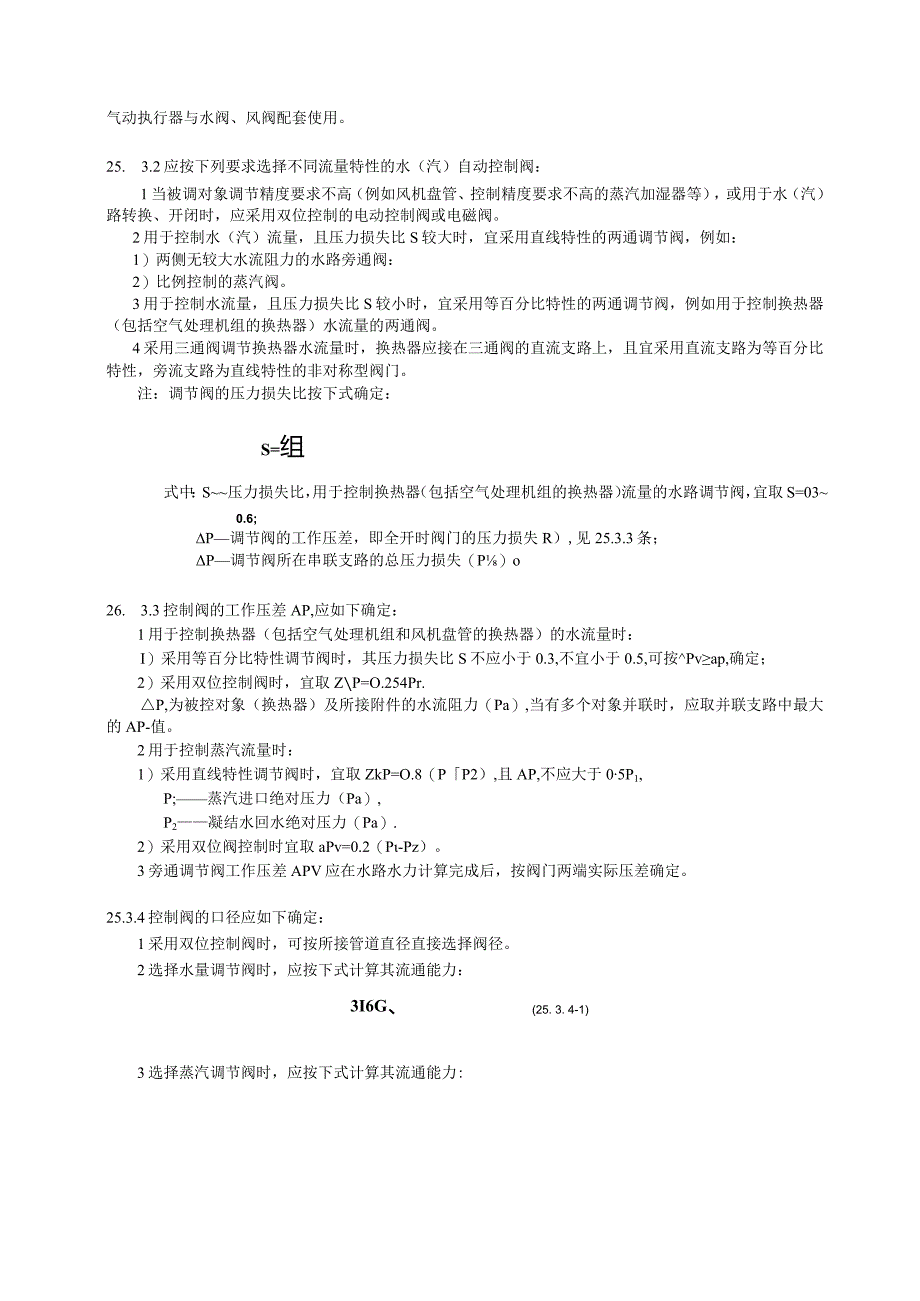

6、器的两端接管应连接在水流速较稳定的管路上。1.2.4 4流量传感器的选用和安装，应满足下列条件：1量程的上限值应为系统最大工作流量的1.2-1.3倍。2安装位置前后应有保证产品所要求的直管段长度。3应选用具有瞬态值输出的流量传感器。4应选用具有较低水流阻力的产品。1.2.5 5当仅用于安全保护和设备状态监测时，宜选择温度开关、压力开关、气流开关、水流开关、压差开关、水位开关等以开关量形式输出的传感器，不宜使用连续量输出的传感器。2. .3执行器2.1.1 1风阀和水（汽）阀执行器可采用电子式、电动式或气动式；当控制精度要求不高，或被控对象的热惰性较大、扰量较小（如容积式热交换器）时，也可采用自
7、力式执行器；在易爆易燃或多粉尘环境应采用气动执行器与水阀、风阀配套使用。25. 3.2应按下列要求选择不同流量特性的水（汽）自动控制阀：1当被调对象调节精度要求不高（例如风机盘管、控制精度要求不高的蒸汽加湿器等），或用于水（汽）路转换、开闭时，应采用双位控制的电动控制阀或电磁阀。2用于控制水（汽）流量，且压力损失比S较大时，宜采用直线特性的两通调节阀，例如：1）两侧无较大水流阻力的水路旁通阀：2）比例控制的蒸汽阀。3用于控制水流量，且压力损失比S较小时，宜采用等百分比特性的两通调节阀，例如用于控制换热器（包括空气处理机组的换热器）水流量的两通阀。4采用三通阀调节换热器水流量时，换热器应接在三通
8、阀的直流支路上，且宜采用直流支路为等百分比特性，旁流支路为直线特性的非对称型阀门。注：调节阀的压力损失比按下式确定：S=组式中：S压力损失比，用于控制换热器（包括空气处理机组的换热器）流量的水路调节阀，宜取S=030.6;P调节阀的工作压差，即全开时阀门的压力损失R）,见25.3.3条；P调节阀所在串联支路的总压力损失（P）o26. 3.3控制阀的工作压差AP,应如下确定：1用于控制换热器（包括空气处理机组和风机盘管的换热器）的水流量时：I）采用等百分比特性调节阀时，其压力损失比S不应小于0.3,不宜小于0.5,可按Pvap,确定；2）采用双位控制阀时，宜取ZP=O.254Pr.P,为被控对象
9、（换热器）及所接附件的水流阻力（Pa）,当有多个对象并联时，应取并联支路中最大的AP-值。2用于控制蒸汽流量时：1）采用直线特性调节阀时，宜取ZkP=O.8（PP2）,且AP,不应大于05P1,P;蒸汽进口绝对压力（Pa）,P2凝结水回水绝对压力（Pa）.2）采用双位阀控制时宜取aPv=0.2（P-Pz）。3旁通调节阀工作压差APV应在水路水力计算完成后，按阀门两端实际压差确定。25.3.4控制阀的口径应如下确定：1采用双位控制阀时，可按所接管道直径直接选择阀径。2选择水量调节阀时，应按下式计算其流通能力：(25. 3. 4-1)3I6G、3选择蒸汽调节阀时，应按下式计算其流通能力:1)P2
10、X)5P 时IOG(25. 3. 4-2)2)P20.5P1 时14.14G(25. 3.4-3)式（25.3.4-1）（25.3.4-3）中K阀门的流通能力；G3通过阀门的设计水量（m3h）;P,阀门的工作压差，见25.3.3条；G0一一通过阀门的设计蒸汽流量（kgh）;Pi阀门进口绝对压力（Pa）;P2凝结水回水绝对压力（Pa）;P2在P2压力下t温度时阀后的蒸汽密度（kgm3）;pze超临界流动状态（PzWO.5P）时，阀出口截面上的蒸汽密度（kg112）,取0.5Pl压力下温度时的蒸汽密度；t1P1压力下的饱和蒸汽温度4实际所选阀门的K.值应大于且接近上述公式计算所得值，也可根据实际情
11、况适当放大一档。25.3.5控制阀的选择和设置还应符合以下要求：1蒸汽和其他要求关闭严密的系统，应采用单座阀。2阀门的承压能力和阀门最大允许开阀（或关阀）压差（即保证阀正常开启（或关闭）时所允许的阀两端最大压降）应符合系统的要求。注：一般双座阀具有较大的允许开阀假关阀）压差。3三通分流阀不应用作三通混合阀，三通混合阀不宜用作三通分流阀。4阀门部件材料应适用于系统介质，并满足系统温度的要求。5选择阀门时，应注明是常开还是常闭，不工作时应能自动复位。6电动控制阀宜安装在水平管道上，且执行机构位置应高于阀体。7用于控制水系统压差的旁通阀应设于总供、回水管路中压力（或压差）相对稳定的位置。8使用蒸汽的
12、调节回路，宜在调节阀前装恒压调节装置。9当仅以开关形式用于设备或系统水路的切换时，应采用通断阀，不得采用调节阀。25.3.6调节用风阀宜选用对开多叶调节阀。1.1.1 4现场控制器和中央监控管理系统1.1.2 现场控制器的选择和设置应符合下列要求：1换热器温度控制器选择时，应优先考虑具有Pl功能的控制器；一般情况下宜采用断续式控制器，当控制精度要求较高时，也可采用连续式控制器。2湿度控制时，若被控对象湿度较稳定（例如一般民用建筑），则可采用位式控制器；若被控对象湿度波动较大，则宜采用Pl型控制器。3压力或压差控制时，应优先选择具有Pl控制功能的控制器，其传感器应设置在压力稳定的区域。4控制点的
13、性质应与控制器的功能相匹配。5应充分利用控制器的点数及功能，但也应根据前期规划留出少量备用点。6同一系统中，相互有关联的控制点宜放进同一控制器内。7现场传感器、执行器的选择应与现场控制器的要求相匹配。8控制器宜安装在被控系统或设备附近；当采用集中监控系统时，应设置控制室；就地控制环节和仪表较多时，宜设置控制室。1.1.3 应根据工程规模、投资、建设标准、系统类型及工艺管理要求等因索，选择适当的中央监控管理系统；通常宜选择集散型中央监控管理系统。1.1.4 中央级监控管理系统应具有以下功能：1应能以多种方式显示各系统运行参数和设备状态的当前值与历史值；2应能以与现场测量仪表相同的时间间隔与测量精
14、度连续记录各系统运行参数和设备状态，其存储介质和数据库应能保证记录连续一年以上的运行参数，并可以多种方式进行查询；3应能计算和定期统计系统的能量消耗、各台设备连续和累计运行时间，并能以多种形式显示；4应能改变各控制器的设定值、各受控设备的“远动/自动”状态，并能对设置为“远动”状态的设备直接进行启/停和调节；5应能根据预定的时间表或依据节能控制程序自动进行系统或设备的启停；6应设立安全机制，能将操作者设置成具有不同权限，并能对操作者所做的各种操作进行记录；7应有参数越线报警、事故报警及报警记录功能，宜设有系统或设备故障诊断功能；8中央级监控管理系统应兼有信息管理(MIS)功能，为所管辖的建筑设
