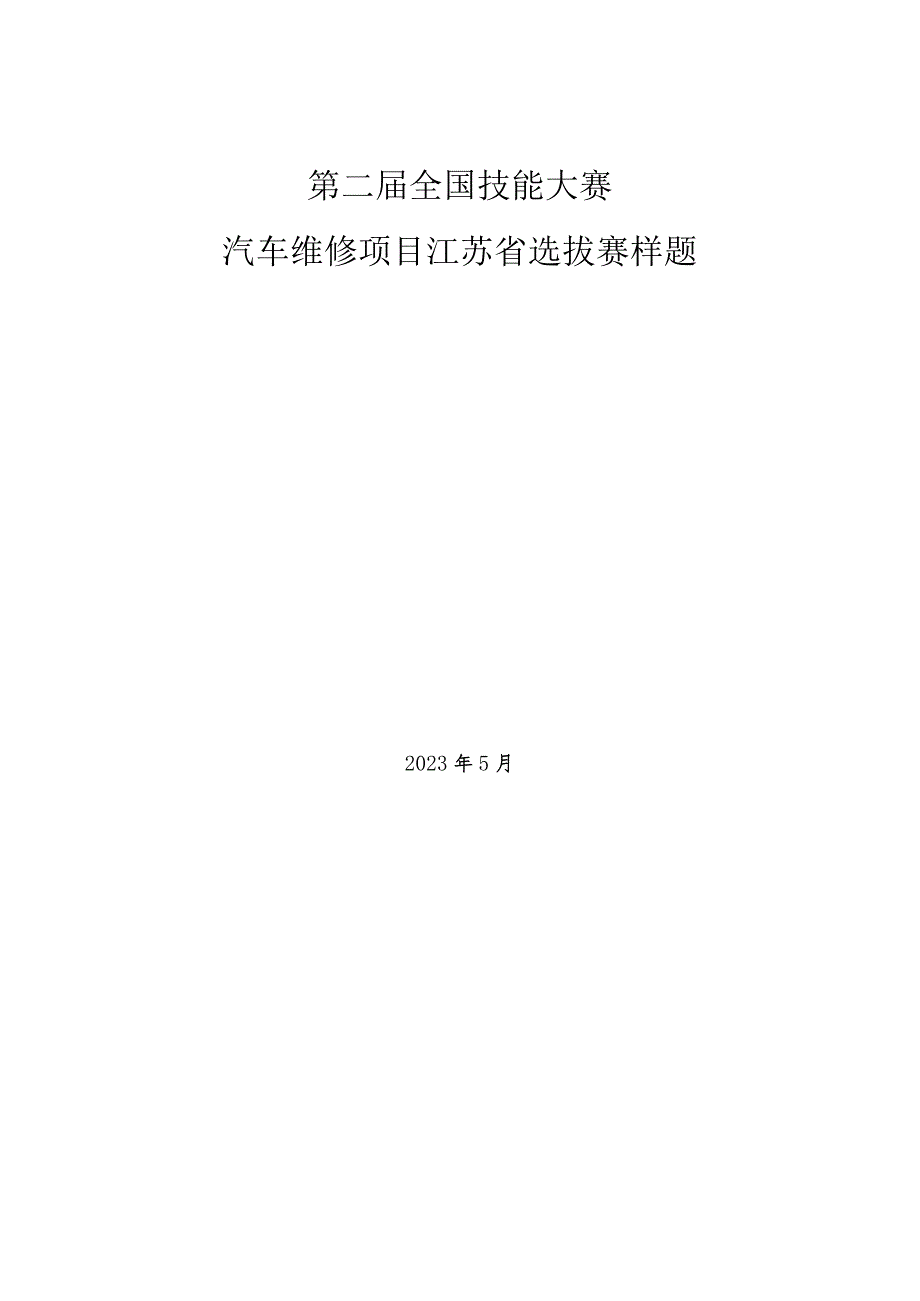

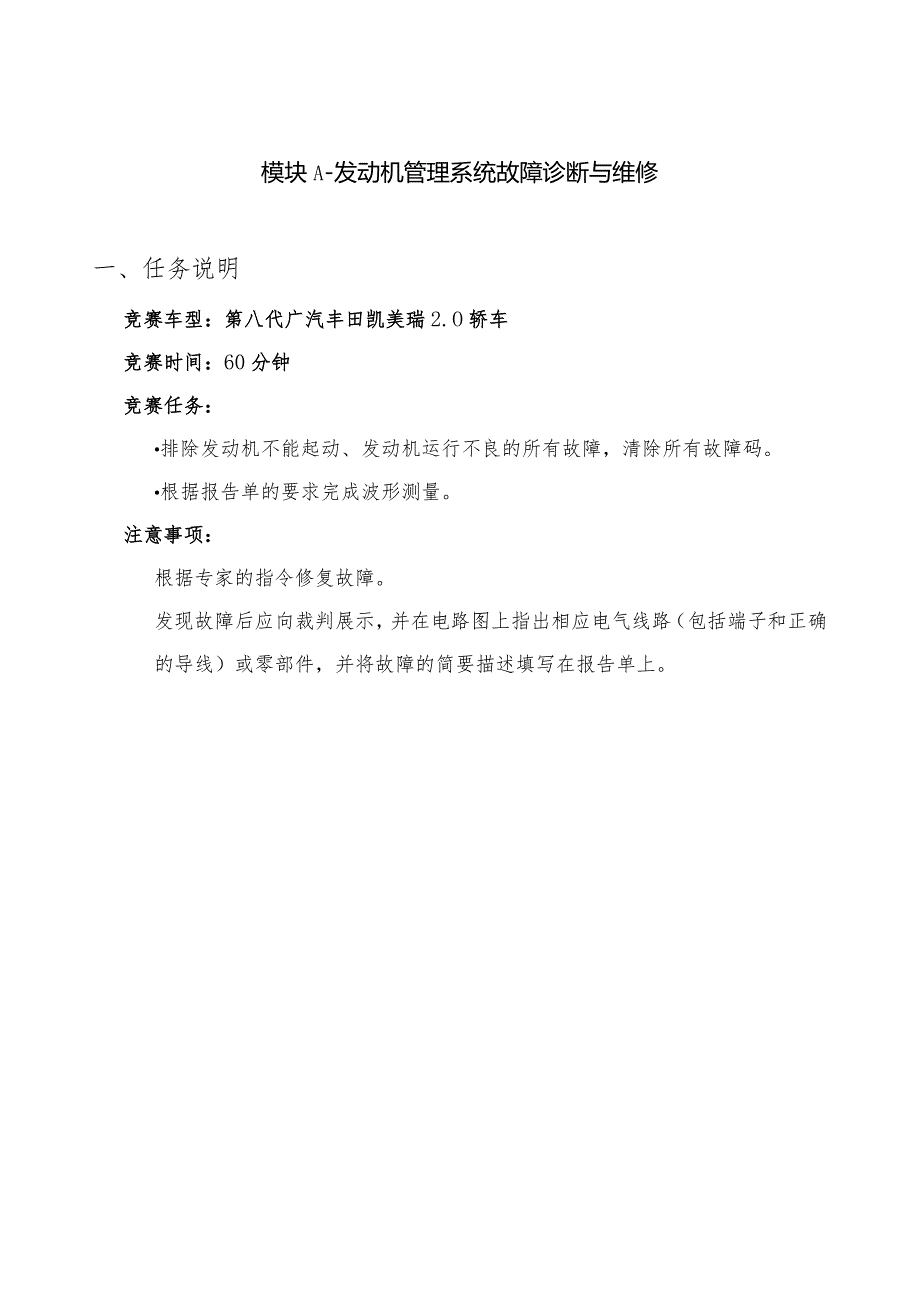

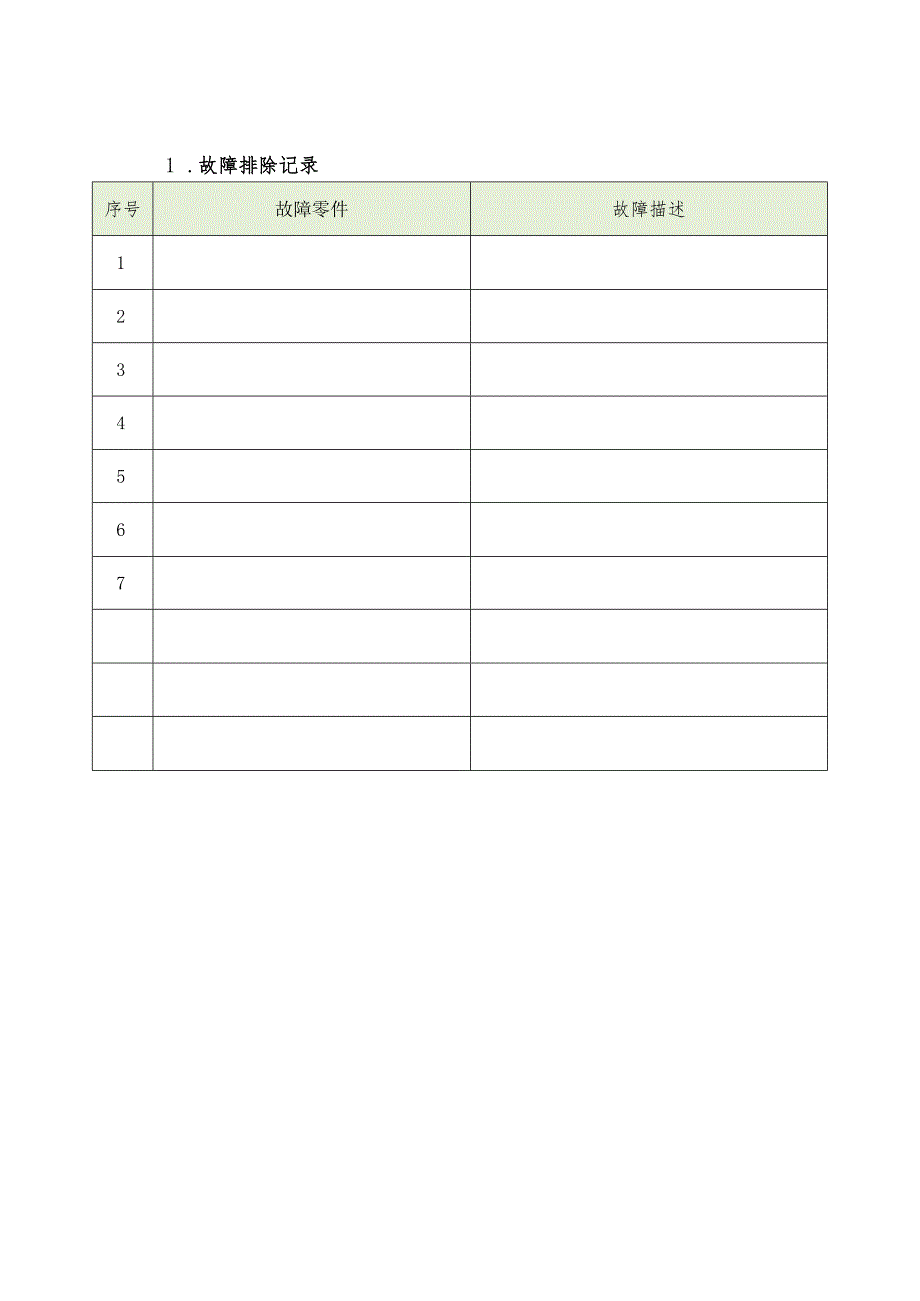

1、第二届全国技能大赛汽车维修项目江苏省选拔赛样题2023年5月模块A-发动机管理系统故障诊断与维修一、任务说明竞赛车型：第八代广汽丰田凯美瑞2.O轿车竞赛时间：60分钟竞赛任务：排除发动机不能起动、发动机运行不良的所有故障，清除所有故障码。根据报告单的要求完成波形测量。注意事项：根据专家的指令修复故障。发现故障后应向裁判展示，并在电路图上指出相应电气线路（包括端子和正确的导线）或零部件，并将故障的简要描述填写在报告单上。1 .故障排除记录序号故障零件故障描述12345672 .波形测量作业内容利用提供的示波器，显示怠速时，进气凸轮轴位置传感器(C5)的信号电压波形，并在下列的格子中绘制波形图(包
2、括时间、电压和正确的刻度)在下面绘制波形图问题：根据上方测试绘制的波形图，回答下列问题。Ql,计算发动机怠速时信号频率怠速数值：频率：Q2,计算发动机转速2000转时信号频率模块B-发动机机械系统故障诊断与维修一、任务说明竞赛车型：长城GW4G15F发动机竞赛时间：1小时竞赛任务：1.解体发动机部件总成（根据提供的气缸盖与气缸体总成状态，进行总成必要的拆解）。2 .完成报告单上列举的测量任务；判断各部件的可用性，将结果记录在工单上。3 .按照维修手册技术要求，组装发动机总成，恢复到拆解前的状态。4 .根据工业标准完成所有工作。注意事项：个别项目螺栓紧固扭矩按照裁判要求执行，其他螺栓力矩按标准扭
3、力紧固，附加角度全部口述。1.故障排除记录序号故障/部件名称维修更换调整12345678910U12131415注：故障数量根据实际情况，与序号无关。2.测量判断记录Ol一凸轮轴项目名称测量值标准值是否合格第3道进气凸轮轴轴颈直径（中间位置测量）是口否口第3道排气凸轮轴轴颈直径（中间位置测量）是口否口进气凸轮轴圆跳动是口否口02气门组（第3缸）测量值标准值是否合格前部进气门长度是口否口前部排气门长度是口否口A上：B上：前部进气门直径A中：B中：是口否口AT:B下：前部排气门直径A上：B上：是口否口A中：B中：AT：B下：03活塞连杆组3缸测量值标准值是否合格第一道活塞环端隙是口否口笫二道环槽间
4、隙是口否口活塞直径是口否口活塞油膜间隙是口否口04气缸缸径2缸测量值（A止推、B轴向）是否合格气缸直径Al距缸体顶面mm处Bl是口否口A2距缸体顶面mm处B2A3距缸体顶面_mm处B3缸径标准值05一曲轴总成项目名称测量值标准值是否合格第2主轴颈直径笫2主轴颈不圆度曲轴径向跳动主轴（第3道）曲轴主轴1径向间隙是口否口曲轴主轴2径向间隙曲轴主轴3径向间隙曲轴主轴4径向间隙曲轴主轴5径向间隙曲轴轴向间隙是口否口注：测量项目仅供参考，实际以比赛当日工单为准。模块C-车身电气系统故障诊断与维修一、任务说明竞赛车型：帕萨特2.OT轿车（2020年及以后生产）竞赛时间：60分钟竞赛任务：按照报告单检查出各
5、车身电气系统故障，根据维修手册要求排除所有车身电气系统故障。注意事项：检修各个电气系统的顺序，由选手自己决定。每换一个电气系统的检修工作时，要告知裁判。发现故障后应向裁判展示，并在电路图上指出相应电气线路（包括端子和正确的导线）或零部件，并将故障的简要描述填写在报告单上。根据裁判的要求，视情恢复故障。项目故障的简要描述检修供电及仪表检修电动窗及中控锁检修刮水器检修空调系统检修喇叭检修灯光模块D-底盘系统故障诊断与维修一、任务说明竞赛车型：上汽通用威朗（2017款15S自动进取型）竞赛时间：60分钟竞赛任务： 进行汽车底盘基本检查，发现故障后先记录再报告裁判。 根据裁判的指示，利用现场提供的工具完成维修作业。 完成左后制动器相关的测量任务。注意事项：螺栓和螺母的紧固参照手册规定值减半紧固。附加螺栓旋转要求只需口述。使用维修手册，安装零部件前必须在浏览相应页面后才能汇报扭矩值。二选手报告单1 .底盘检查故障记录左后制动器的测量标准值实际值是否合格制动盘厚度是口否口制动盘圆跳动是口否口制动衬片厚度外侧：是口否口内侧：2 .左后制动器相关的测量序号i三三桑维修更换备注12345678910
