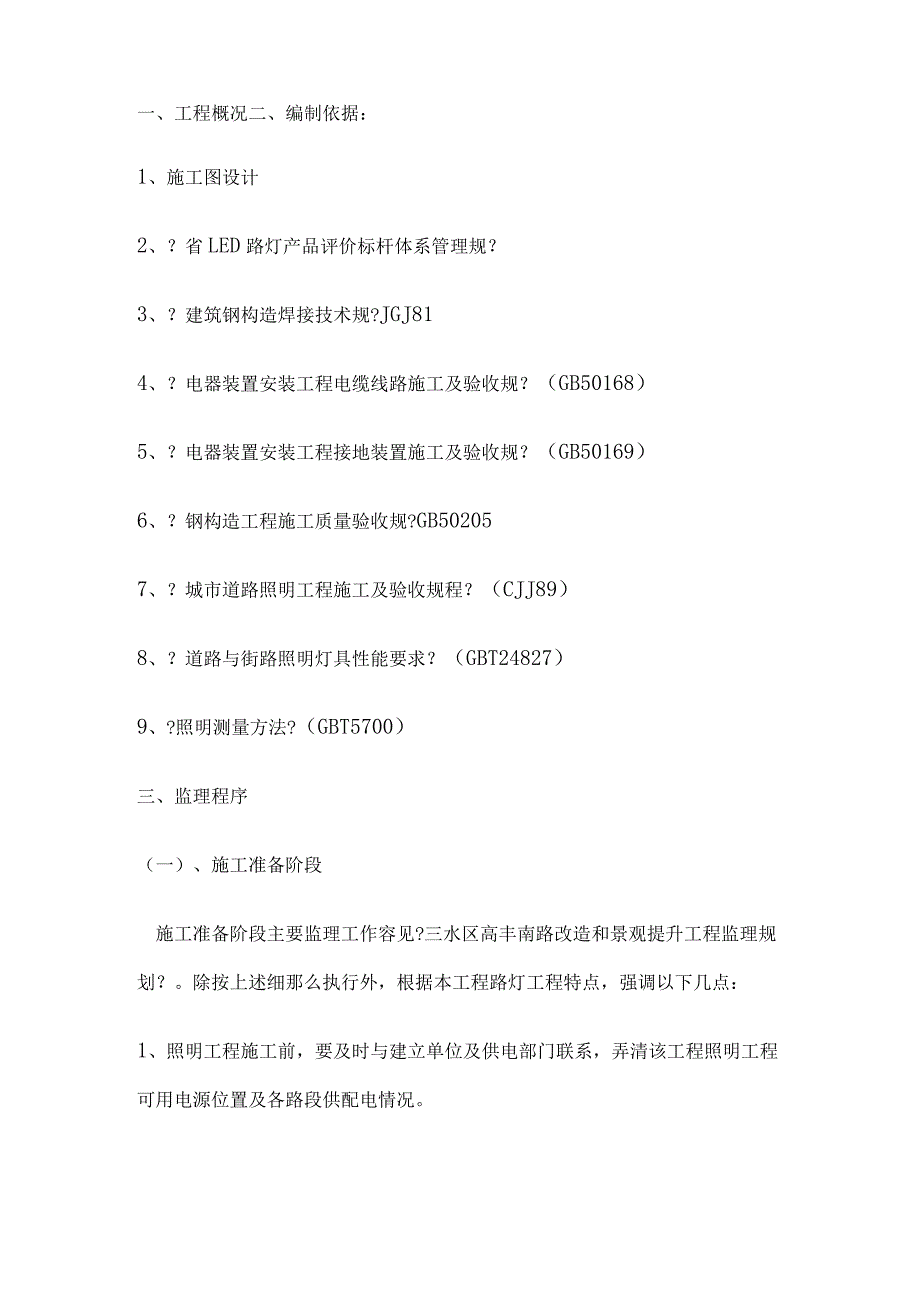

1、一、工程概况4二、编制依据4三、监理程序4四、质量监理的主要方法和要求6五、施工质量验收根本要7六、施工监理控制要点10一、工程概况二、编制依据：1、施工图设计2、？省LED路灯产品评价标杆体系管理规？3、？建筑钢构造焊接技术规?JGJ814、？电器装置安装工程电缆线路施工及验收规？（GB50168）5、？电器装置安装工程接地装置施工及验收规？（GB50169）6、？钢构造工程施工质量验收规?GB502057、？城市道路照明工程施工及验收规程？（CJJ89）8、？道路与街路照明灯具性能要求？（GBT24827）9、?照明测量方法?（GBT5700）三、监理程序（一）、施工准备阶段施工准备阶段主

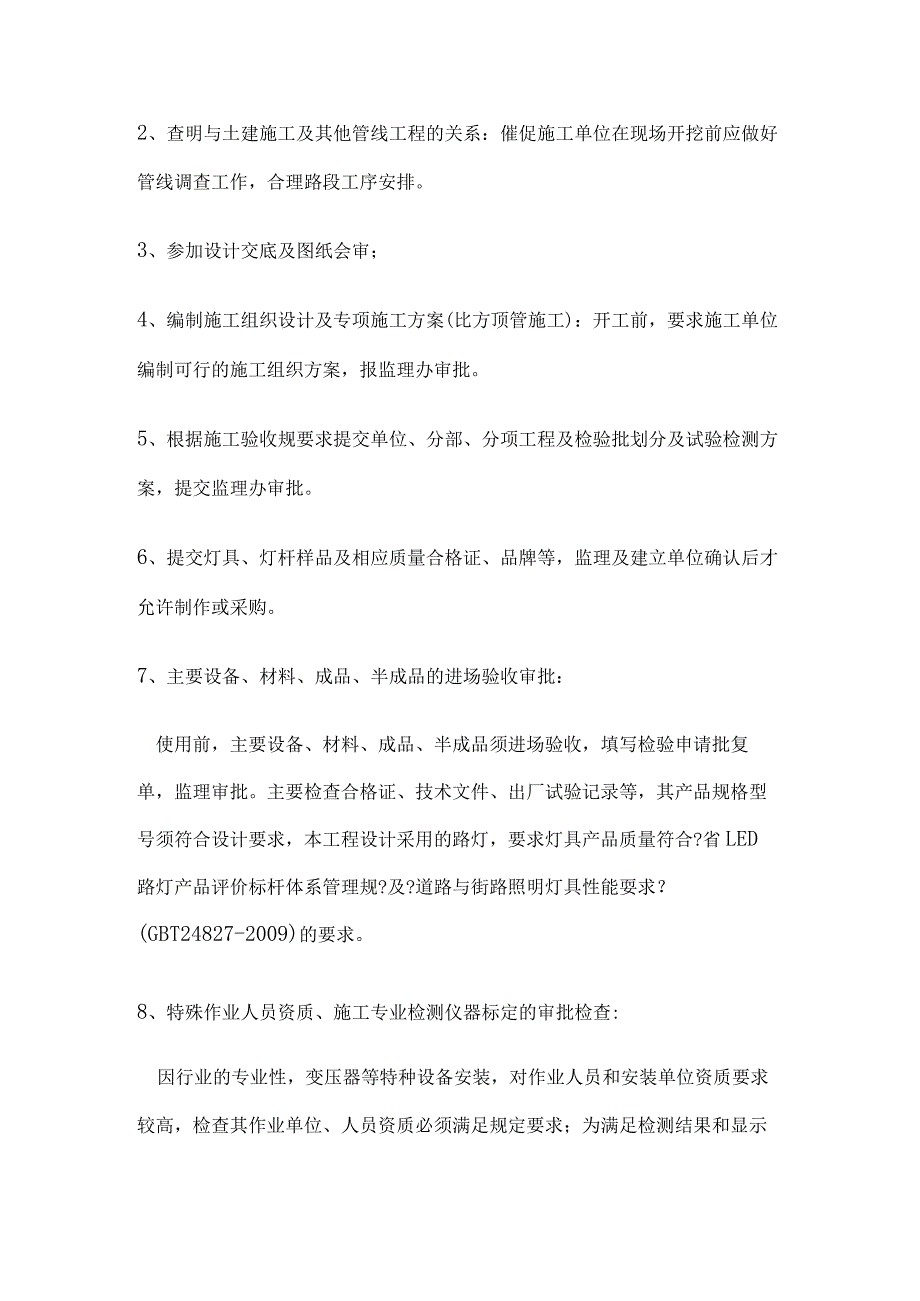

2、要监理工作容见?三水区高丰南路改造和景观提升工程监理规划？。除按上述细那么执行外，根据本工程路灯工程特点，强调以下几点：1、照明工程施工前，要及时与建立单位及供电部门联系，弄清该工程照明工程可用电源位置及各路段供配电情况。2、查明与土建施工及其他管线工程的关系：催促施工单位在现场开挖前应做好管线调查工作，合理路段工序安排。3、参加设计交底及图纸会审；4、编制施工组织设计及专项施工方案(比方顶管施工)：开工前，要求施工单位编制可行的施工组织方案，报监理办审批。5、根据施工验收规要求提交单位、分部、分项工程及检验批划分及试验检测方案，提交监理办审批。6、提交灯具、灯杆样品及相应质量合格证、品牌等，
3、监理及建立单位确认后才允许制作或采购。7、主要设备、材料、成品、半成品的进场验收审批：使用前，主要设备、材料、成品、半成品须进场验收，填写检验申请批复单，监理审批。主要检查合格证、技术文件、出厂试验记录等，其产品规格型号须符合设计要求，本工程设计采用的路灯，要求灯具产品质量符合?省LED路灯产品评价标杆体系管理规?及?道路与街路照明灯具性能耍求？(GBT24827-2009)的要求。8、特殊作业人员资质、施工专业检测仪器标定的审批检查:因行业的专业性，变压器等特种设备安装，对作业人员和安装单位资质要求较高，检查其作业单位、人员资质必须满足规定要求；为满足检测结果和显示结果的准确性，并依规定，施
4、工自检的专业检测仪器和工程设备仪表，使用前需进展计量检定校准合格。其资质、标定证书应附在申请批复单中供监理审批。9、开工报告的审批：3）在各单位工程、分部位工程或工序工程开工之前，监理工程师要求承包人提交工程开工报告并进展审批。主要检查工、料、机是否到位，是否具备开工条件，组织是否合理，施工平安、技术措施准备是否充分。（2）施工单位申报材料、设备购置方案，试验检测方案。假设工厂制作或购置成品件时，需考察设备制造、供给商的资质、生产能力等，必要时监理需进驻厂家设备监造。（二）施工阶段施工阶段质量监理流程与一般工程根本一样，包括原材料进场监控程序、测量定位监控程序、单位/分部/分项工程开工及验收程
5、序、隐蔽工程验收程序等，按?三水区高丰南路改造和景观提升工程监理规划?相关流程执行。四、质量监理的主要方法和要求监理工程师根据批准的分部、分项工程开工申请报告中的施工方案、进度方案结合工程实际进度情况，进展施工过程中的质量监理工作，其容主要包括巡视、旁站、测量、试验、工序检查、中间交验、交工验收、发监理指令等。1、巡视监理人员对正在施工的工程工程经常进展巡视，掌握工程动态，做好记录。对承包人不符合规要求的施工工艺、方法、程序，口头发出纠正指令，如果施工单位未能执行那么下发书面监理通知或监理工作指令。2、旁站监理人员对配电设备安装，电缆布设、接头、配件安装、防腐涂装、交接试验、试运行调试、及保护
6、接地、隐蔽工程等、工程质量事故处理，及对工程质量需要严格控制的部位进展旁站，并做好各类记录记录。3、测量鉴于电气设备安装工艺要求的准确性，规的强制性要求，及设备的使用性和功能长久性，监理人员将加大对测量施工工作的抽检力度，特别是材料产品交接的性能数据，各工序检查、中间交验中的接地、绝缘电阻及功能性试验等严格检查测量。4、试验承包人应按规及标准要求的方法，频率进展送样试验，所有试验的试样抽取工作应在监理工程师在场的情况下进展，并由送样见证监理人员与承包人一起送检；监理人员对材料或施工质量产生疑心时，可随时要求承包人增加送样试验频率。要求承包人及时把所有试验资料送交监理审查。五、施工质量验收根本要
7、求1、照明功能指标：功能指标应满足设计文件要求。2、灯杆：灯杆质量验收根本要求：(1)钢材：品种规格性能应符合现行国家产品标准和设计要求，检查合格证、质量证明书，见证取样复检，检查厚度尺寸，不得有大量负偏差现象；检查外观的锈蚀，断口的分层加渣缺陷。其材料、制造和安装应按照钢构造工程施工质量验收规GB50205-2001和建筑钢构造焊接技术规JGJ81-2002(2)连接用紧固标准件：钢构造连接用高强度大六角头连接副、扭剪型高强度螺栓连接副、普通螺栓、地脚螺栓钾钉、自攻钉及螺母垫圈等，其规格品种性能应符合现行国家产品标准和设计要求。对高强度大六角头连接副、扭剪型高强度螺栓连接副出厂时应分别带有扭
8、矩系数和紧固力的检验报告；检查合格证明文件，见证复验抽查硬度。安装连接后，高强度螺栓连接副应进展施工扭矩检验，检验所用扭矩板手精度误差应不大于3%o(3)钢构造焊接：检查焊条、焊剂等焊接材料合格证、烘焙记录，应与母材匹配；焊工需在持合格证有效期施焊；焊缝应依规定、设计要求进展探伤试验；施焊工艺过程应符合规规程要求，制造时应考虑有关余量、反变形工艺措施及有效的焊接工艺措施；焊缝质量检查应依规要求的检查容、频率、测量工具进展，质量符合要求；焊缝观感应外型均匀、成型较好焊道及与根本金属面间过渡平滑、焊渣及飞溅物根本去除。(4)钢构造涂装：防腐涂料、稀释剂固化剂等材料的品种规格性能应符合现行国家产品标
9、准和设计要求，检查合格证、质量证明书，见证取样复检；涂装前的外表除锈等级应符合设计和现行国家标准的要求，且外表不得有焊渣焊疤灰尘油污。涂装时的温度和湿度应产品说明书要求。涂料、涂装遍数、涂层厚度应符合设计要求，当设计无要求时，干漆膜总厚度要求：室外150,室125,允许偏差-25,用干漆膜测厚仪按规频率抽查；外观检查，外表不应误涂、漏涂、涂层不脱皮返锈，涂层均匀，无明显皱皮流坠针眼气泡；(5)镀锌层，应采用热钱镀锌法，锌应为GB470-83?锌锭?所规定的0#或1#锌。构件镀锌层厚度用测厚仪检测应符合规、设计要求；外表应均匀完整颜色一致、有实用性光滑，无漏镀、露铁。(6)钢构造装卸、运输、安装
10、，均需在涂层枯燥后进展，并采取有效措施防止构件碰损、变形。如涂层受损，均需按要求补涂户外耐候涂料。(7)所有铁构件之间的焊接应符合钢构造施工及验收规(GBJ205-83)的要求3、灯具：路灯采用LED光源，灯具采用蝙蝠型矩形光斑灯具；指标应符合设计文件及规规定要求，灯具安装纵向中心线和灯臂中心线应一致，灯具横向水平线与地面平行，紧固后目测应无歪斜。4、低压电缆线路质量验收根本要求：(1)在直线段每隔50-100米、转弯处、进入建筑物处应设固定明显标志。2)电缆直埋或在保护管中不得有接头。(3)电缆敷设前其规格型号标识须符合设计和规规定要求，且应用50OV兆欧表测量绝缘电阻，阻值不小于IOMQ,
11、布线时不得有铠装压扁绞拧护层折裂等机械损伤，在灯杆两侧预留量不小于0.5米。(4)埋设深度除绿地车行道下不小于0.7米、人行道下不小于0.5米外应按设计要求。(5)路灯布线必须按照设计要求，相序正确，防止虽能满足亮灯功能，而减少主线路用线，致使线路三相负荷分布不均匀，影响电气设备的长久使用。电力电缆的选用和敷设：(6)在灯臂、灯盘、灯杆穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应用绝缘套管或包带包扎，包扎长度不小于200三.灯臂固定牢靠，与道路纵向垂直。5、根底：(1)根底基坑的开挖深度和大小应符合设计规定，深度的允许偏差为+100、-50mm.基坑回填，应分层夯实，每300mm一层，密
12、实度到达原土的80%以上。(2)地脚螺栓埋入长度应大于20倍直径并应与主筋焊牢，螺纹应加以保护，根底法兰与灯杆底座法兰的栓、孔中心一致，偏差大于ImnI时，螺栓应用双螺母和弹簧垫。(3)要求地脚螺栓距离必须与所安装的灯杆法兰螺孔距离对应。每根地脚螺栓配一块垫片和两个螺母。灯杆立好后，在地脚螺栓头涂抹黄油，再用软塑套套好，用粘胶带包扎后再用C20碎做根底保护。6、防雷及接地系统：设计采用TN-S接地方式，按照充分利用自然条件的原那么，利用灯杆的钢筋碎根底为主要接地体，接地线与每支灯杆连接，并在每个地面安装的路灯根底和射灯根底的根底坑打重复接地极，采用12热镀锌圆钢引致灯杆，并与灯杆及接地线做可靠
13、连接。接地极采用N5X50X50X2500热镀锌角钢。要求接地网电阻小于4欧姆，如果接地电阻未到达要求，须在路灯根底边增打接地极，直到电阻小于4欧姆为止。7、顶管施工：在查明既有管线分布前不得施工，必须编制危险性较大分局部项工程施工专项施工方案。(如有)8.电缆过路井：(1)在电缆转弯处或分支处做一个规格为680X480X1300(砖砌)的电缆过路井，井盖安装完成后四周用水泥砂浆封固。(2)在绿化带上电缆过路井井盖面低于相邻地面150MM。管线埋深不小于O.7Mo3)电缆保护管必须做好封堵措施，防止杂物进入。六、施工监理控制要点1、电力电缆线路及配电装置控制施工要求(1)电力电缆及其附件的型号
14、、电压、规格、长度、技术指标应符合设计要求。(2)电缆管的加工、连接及敷设、电缆支架、桥架的配制与安装应符合国标(GB50168-2006)?电气装置安装工程电缆线路施工及验收规？中的有关规定。(3)电力电缆的敷设、径路、数量、埋深、防护、弯曲半径、电缆终端及电缆头的制作等应符合设计要求及国标(GB501682006)?电气装置安装工程电缆线路施工及验收规？中的有关规定。(4)电缆终端与电气装置的连接应符合国标(GBJ149-2010)?电气装置安装母线装置施工及验收规？中的有关规定。(5)直埋电缆、敷设于地下的管道电缆，必须有隐蔽工程的技术记录，覆盖前应经隐蔽工程验收合格。(6)配电装置的型
