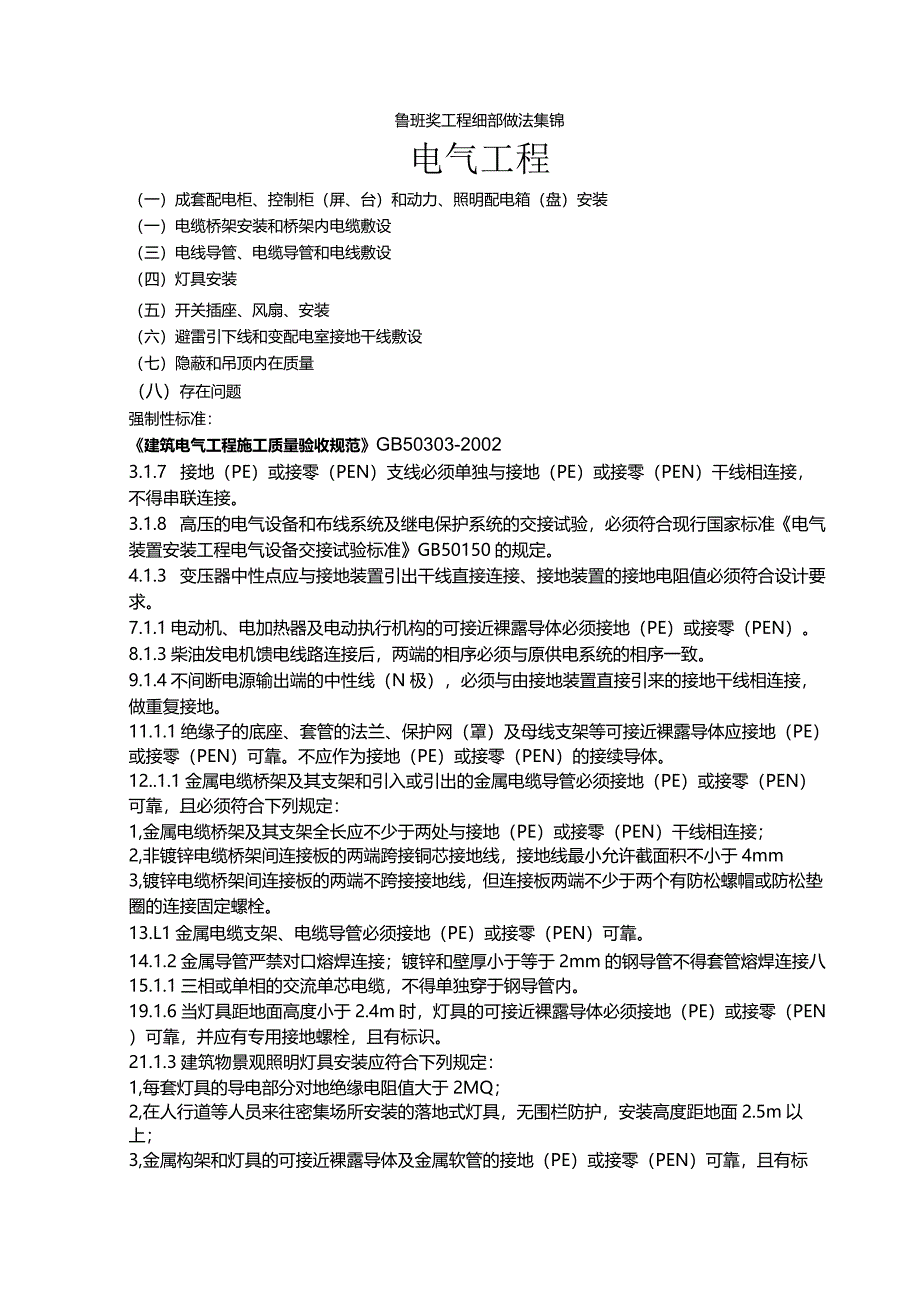

1、鲁班奖工程细部做法集锦电气工程（一）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（一）电缆桥架安装和桥架内电缆敷设（三）电线导管、电缆导管和电线敷设（四）灯具安装（五）开关插座、风扇、安装（六）避雷引下线和变配电室接地干线敷设（七）隐蔽和吊顶内在质量（八）存在问题强制性标准：建筑电气工程施工质量验收规范GB50303-20023.1.7 接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。3.1.8 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的规定。4.1.3
2、变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。7.1.1电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。8.1.3柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。9.1.4不间断电源输出端的中性线（N极），必须与由接地装置直接引来的接地干线相连接，做重复接地。11.1.1绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。12.1.1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且
3、必须符合下列规定：1,金属电缆桥架及其支架全长应不少于两处与接地（PE）或接零（PEN）干线相连接；2,非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm3,镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓。13.L1金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。14.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接八15.1.1三相或单相的交流单芯电缆，不得单独穿于钢导管内。19.1.6当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠

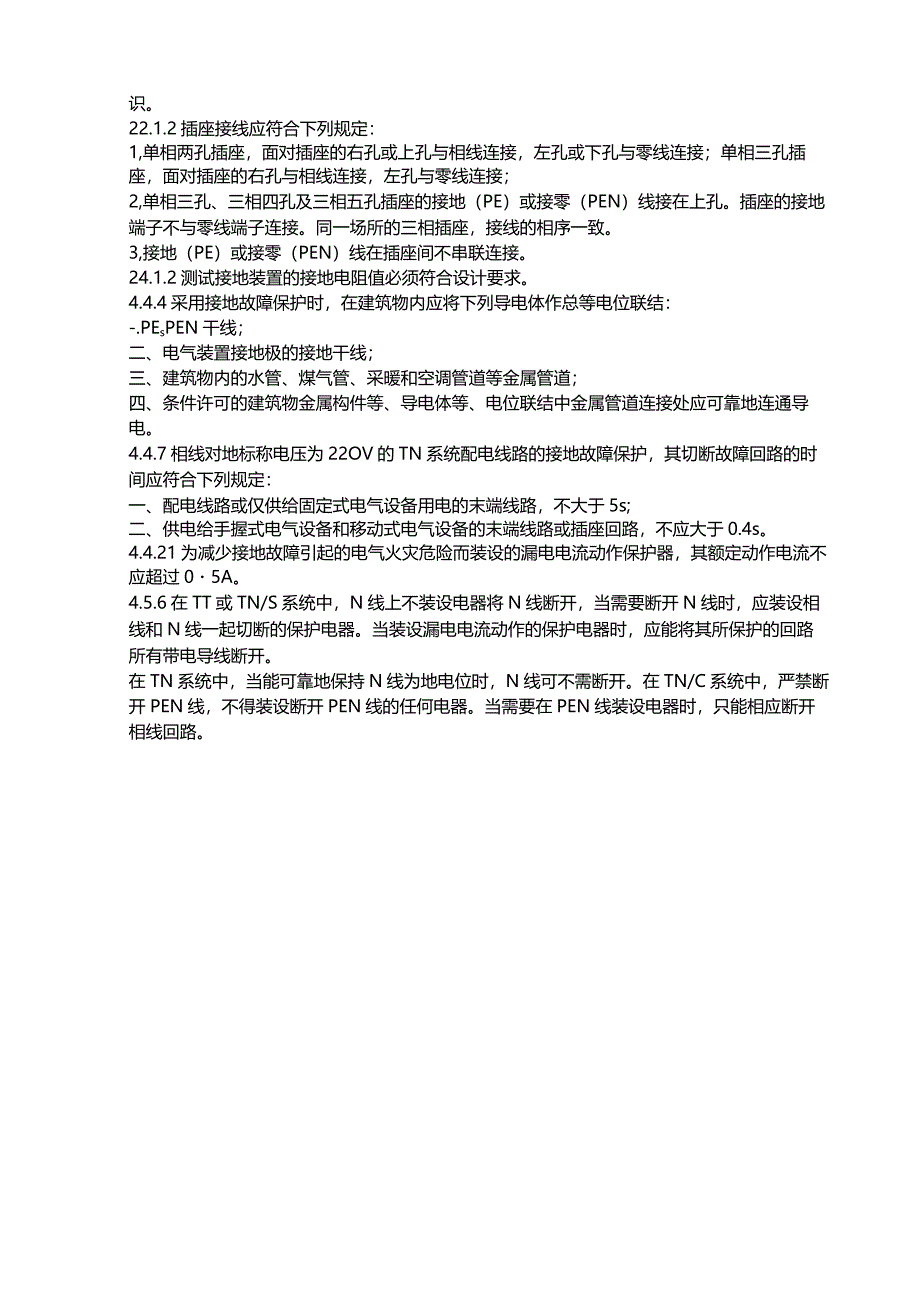

4、，并应有专用接地螺栓，且有标识。21.1.3建筑物景观照明灯具安装应符合下列规定：1,每套灯具的导电部分对地绝缘电阻值大于2MQ；2,在人行道等人员来往密集场所安装的落地式灯具，无围栏防护，安装高度距地面2.5m以上；3,金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。22.1.2插座接线应符合下列规定：1,单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2,单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座
5、，接线的相序一致。3,接地（PE）或接零（PEN）线在插座间不串联连接。24.1.2测试接地装置的接地电阻值必须符合设计要求。4.4.4采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：-.PEsPEN干线；二、电气装置接地极的接地干线；三、建筑物内的水管、煤气管、采暖和空调管道等金属管道；四、条件许可的建筑物金属构件等、导电体等、电位联结中金属管道连接处应可靠地连通导电。4.4.7相线对地标称电压为22OV的TN系统配电线路的接地故障保护，其切断故障回路的时间应符合下列规定：一、配电线路或仅供给固定式电气设备用电的末端线路，不大于5s;二、供电给手握式电气设备和移动式电气设备的末端

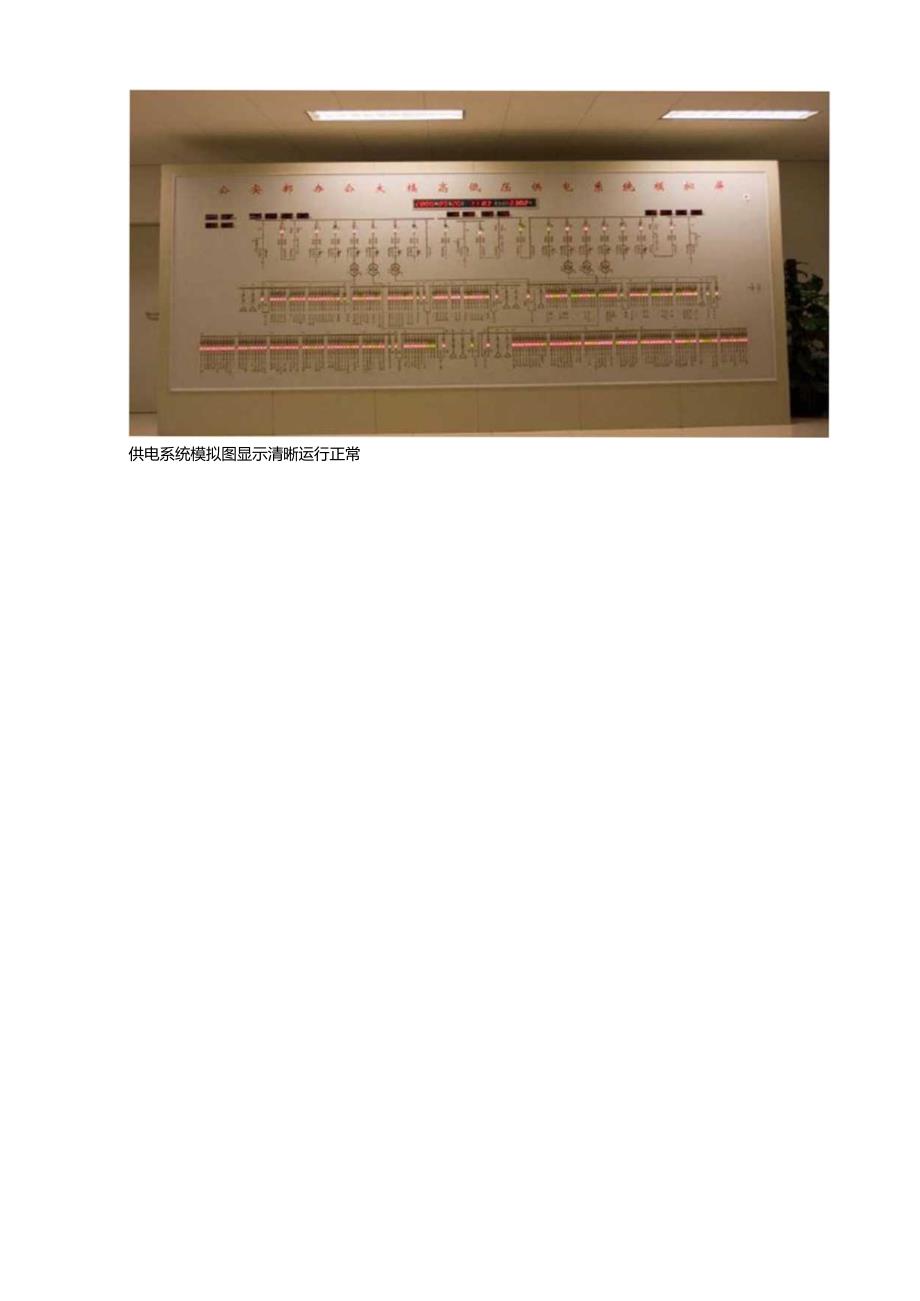

6、线路或插座回路，不应大于0.4s。4.4.21为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，其额定动作电流不应超过05A。4.5.6在TT或TN/S系统中，N线上不装设电器将N线断开，当需要断开N线时，应装设相线和N线一起切断的保护电器。当装设漏电电流动作的保护电器时，应能将其所保护的回路所有带电导线断开。在TN系统中，当能可靠地保持N线为地电位时，N线可不需断开。在TN/C系统中，严禁断开PEN线，不得装设断开PEN线的任何电器。当需要在PEN线装设电器时，只能相应断开相线回路。供电系统模拟图显示清晰运行正常配电箱柜台箱盘安装垂直度允许偏差为L5%o,相互间接缝不应 大于2mm
7、,成列盘面偏差不应大于5mm成套配电柜布局合理通线平直中高低压柜及基础安装横平竖直标志清晰、准确配电箱安装高度一致下口平直配电箱标识清晰、规范、端正配电箱高度符合设计和规范要求室外配电箱采取防雨防潮措施塑料套管保护导线有适量余量，裸编织铜带，有电气系统图i分别设置零线（N）和保护地线（PE线）汇线排流，零线和保护地线经汇流排配出照明箱内：（盘）内配线整齐，无绞线现象C导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全布局整齐、间隔均匀同时断开相线和中性线盘线走向合理，导线顺直，横平竖直，拐角进线的造型一致平行，无交叉相连桥架分类标
8、识清晰，表面平整无划伤电缆桥架支墩细部精细桥保护桥架，满足使用功能及装饰效果I屋面过架小1面桥架，人性化设计，高度2m以上，支架底部设支墩，耐久美观 BFT-列整齐规范电缆排缆桥架45。下口，设计巧妙、安装规范电缆排列有序，固定牢固电缆线帽采用激光打印，清晰持久电缆头采用热缩新材料，电缆牌标识清楚，便于查找直线段钢制电缆桥架长度超过30m,铝合金或玻璃钢制电缆桥长度超过15m,设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置桥架引入或引出的金属电缆导管，导管与桥架间做跨接线，接地(PE)必须可靠成排电管共用支架明装排列整齐敷设整齐平顺流畅器设备之间有金属软管过渡，保证金属软管段接地畅通标识明
9、确电机安装整齐美观刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于08m,在照明工程中不大于1.2mL47做法详图:1.4.8实例黄绪相 阊保护尼龙扎帚/图L4l配电箱内接线做法 示意图图1.42配电箱内接线实例图图7.32圆弧夹板支架做法详图图7.33三角夹板支架做法详图图3.63设备挂牌标识图3.64阀门.部件挂牌标识实例图767做法详图：实例图768实例图:图7.61无振动设备 接地示意图图7.62振动设备接 地示意图图7.63屋面金属体接地实例图图7.52屋面透气管防雷接地节点效果图图1.53电气竖井桥架安装根部做法实例图图722支架安装示意图728实例图：图7
10、.43接地母线实例图图7.34套管支架示意图图7.25避雷网搭接示意图理扎孔月25FT24/0,25g擒4图3.6设备挂牌示 意图图1.2焊接钢管进箱做 图122混凝土基础配电柜安装TF意图图3.62阀门、部件挂牌TF意图1.2.7做法详图：法图/济图4.24配电箱与明配管安装示意图嗤部电箱与明野期铲447伸法详图：448实例图：图4.42伸缩节AA剖面示意图736做法详图:图7.31避雷带安装示意图3.2.7做法详图:图3.21成排开关插座预埋做法3.2.8实例图：图3.22成排开关插座预埋实例图图3.23成排开关插座实例J电缆桥槃I,图L5l桥架穿楼板挡水台及封堵平面图1.52桥架穿楼板挡水台及封堵立面5.1.7做法详图:5.1.8实例图：1.图511桥架连接做法图图5.12桥架连接片连接实例图避雷带10镀锌圆钢石材25火4镀锌扁钢支架建筑结构胶女儿墙挑檐口避雷带支架在石王Tn在线COIBB.com横切面始绿材灼倒板.*2电电桥聚少0防火安K方核水平线槽穿垢防火封堵电缆在走道支铁上捆绑作法如下图:
