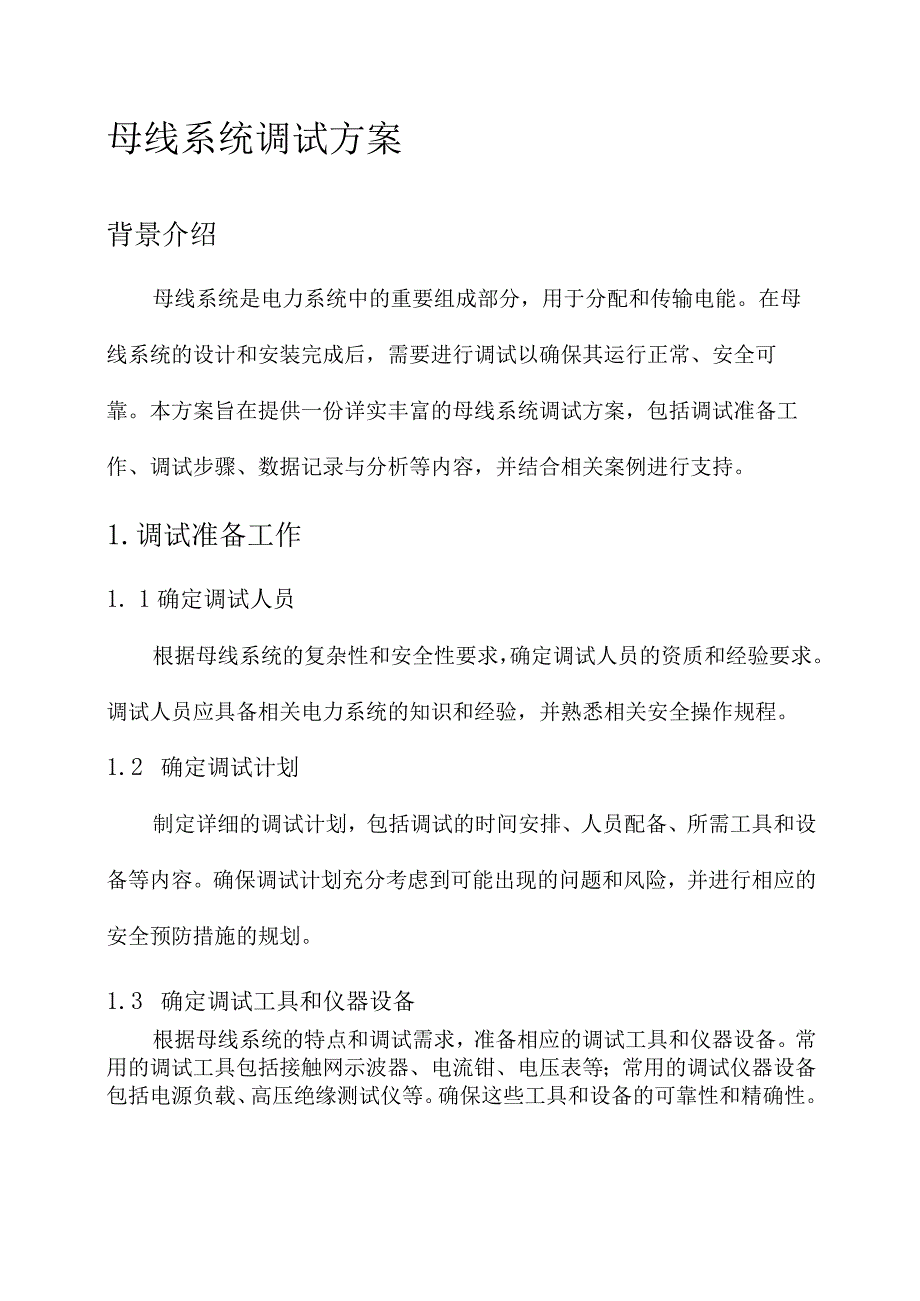

1、母线系统调试方案背景介绍母线系统是电力系统中的重要组成部分，用于分配和传输电能。在母线系统的设计和安装完成后，需要进行调试以确保其运行正常、安全可靠。本方案旨在提供一份详实丰富的母线系统调试方案，包括调试准备工作、调试步骤、数据记录与分析等内容，并结合相关案例进行支持。1.调试准备工作1. 1确定调试人员根据母线系统的复杂性和安全性要求，确定调试人员的资质和经验要求。调试人员应具备相关电力系统的知识和经验，并熟悉相关安全操作规程。1.2 确定调试计划制定详细的调试计划，包括调试的时间安排、人员配备、所需工具和设备等内容。确保调试计划充分考虑到可能出现的问题和风险，并进行相应的安全预防措施的规划

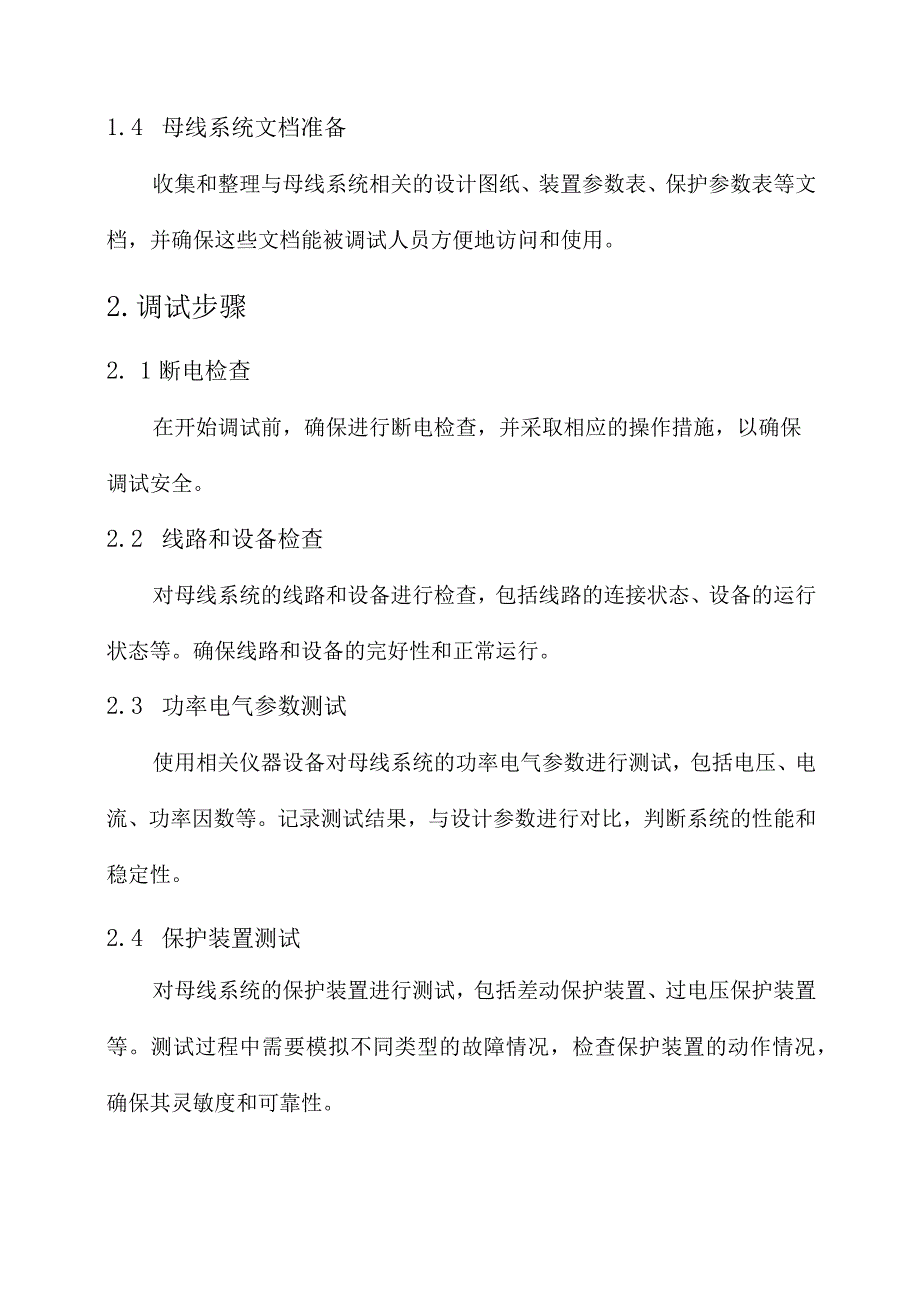

2、。1.3 确定调试工具和仪器设备根据母线系统的特点和调试需求，准备相应的调试工具和仪器设备。常用的调试工具包括接触网示波器、电流钳、电压表等；常用的调试仪器设备包括电源负载、高压绝缘测试仪等。确保这些工具和设备的可靠性和精确性。1.4 母线系统文档准备收集和整理与母线系统相关的设计图纸、装置参数表、保护参数表等文档，并确保这些文档能被调试人员方便地访问和使用。2.调试步骤2. 1断电检查在开始调试前，确保进行断电检查，并采取相应的操作措施，以确保调试安全。2.2 线路和设备检查对母线系统的线路和设备进行检查，包括线路的连接状态、设备的运行状态等。确保线路和设备的完好性和正常运行。2.3 功率电

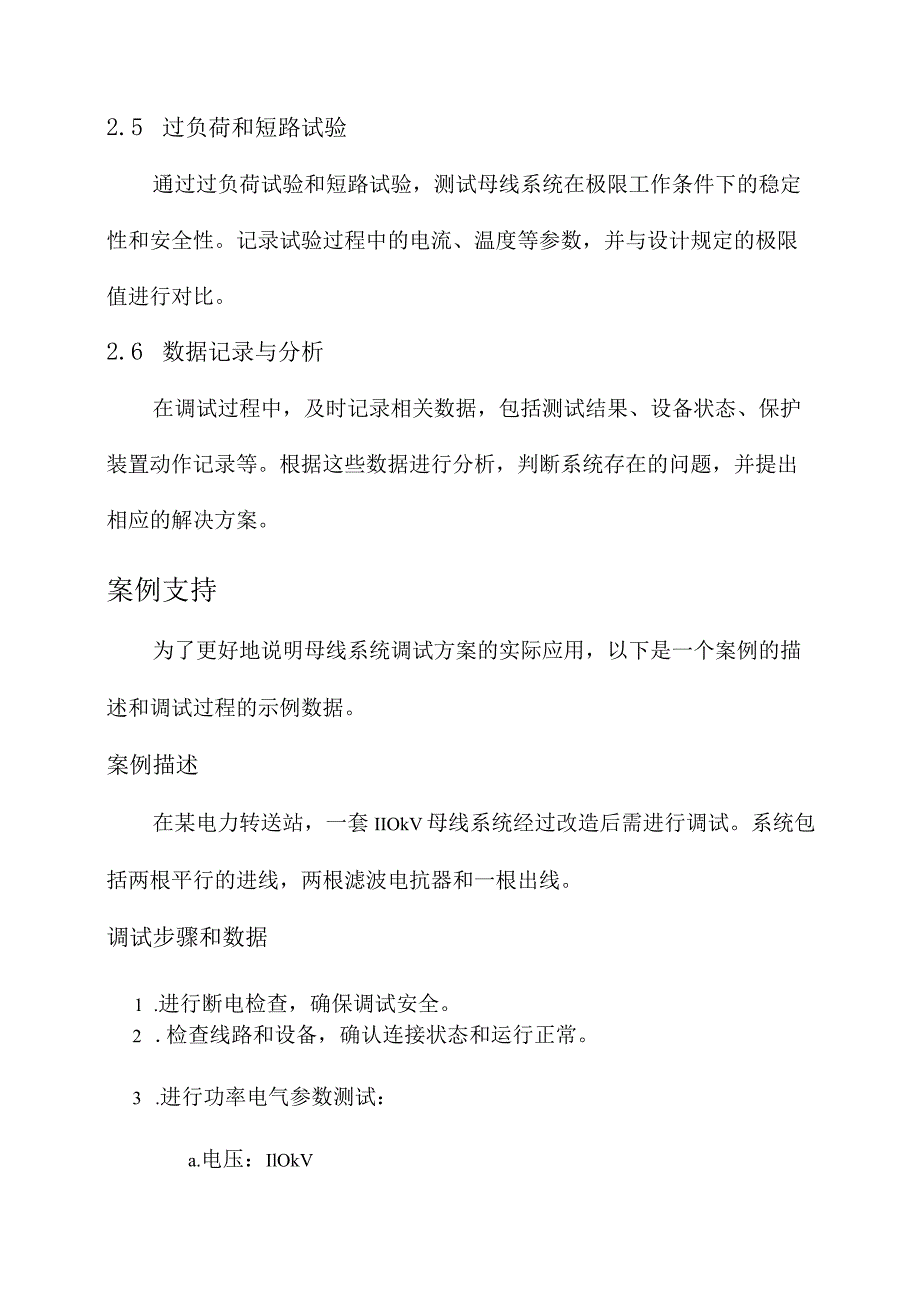

3、气参数测试使用相关仪器设备对母线系统的功率电气参数进行测试，包括电压、电流、功率因数等。记录测试结果，与设计参数进行对比，判断系统的性能和稳定性。2.4 保护装置测试对母线系统的保护装置进行测试，包括差动保护装置、过电压保护装置等。测试过程中需要模拟不同类型的故障情况，检查保护装置的动作情况，确保其灵敏度和可靠性。2.5 过负荷和短路试验通过过负荷试验和短路试验，测试母线系统在极限工作条件下的稳定性和安全性。记录试验过程中的电流、温度等参数，并与设计规定的极限值进行对比。2.6 数据记录与分析在调试过程中，及时记录相关数据，包括测试结果、设备状态、保护装置动作记录等。根据这些数据进行分析，判断
4、系统存在的问题，并提出相应的解决方案。案例支持为了更好地说明母线系统调试方案的实际应用，以下是一个案例的描述和调试过程的示例数据。案例描述在某电力转送站，一套IIOkV母线系统经过改造后需进行调试。系统包括两根平行的进线，两根滤波电抗器和一根出线。调试步骤和数据1 .进行断电检查，确保调试安全。2 .检查线路和设备，确认连接状态和运行正常。3 .进行功率电气参数测试：a.电压：IlOkVb.电流：300Ac.功率因数：0.954 .进行保护装置测试：a.模拟故障：线路短路b.保护装置动作时间：IOms5,进行过负荷试验：a.过负荷条件：电流150%额定电流，持续30分钟b.过负荷后温度上升：206 .进行短路试验：a.短路条件：故障电流1000Ab.短路后设备温度上升：407 .记录和分析数据：a.功率电气参数测试结果与设计参数对比，确认系统性能。b.保护装置测试结果，确认保护装置的灵敏度和可靠性。c.过负荷和短路试验中的温度变化，与设备的额定工作温度进行对比，评估系统的稳定性和安全性。总结本方案提供了一份详实丰富的母线系统调试方案，包括调试准备工作、调试步骤、数据记录与分析等内容。通过合理的调试流程和实际案例的支持，能够帮助调试人员高效地完成母线系统的调试工作，确保其运行正常、安全可靠。
