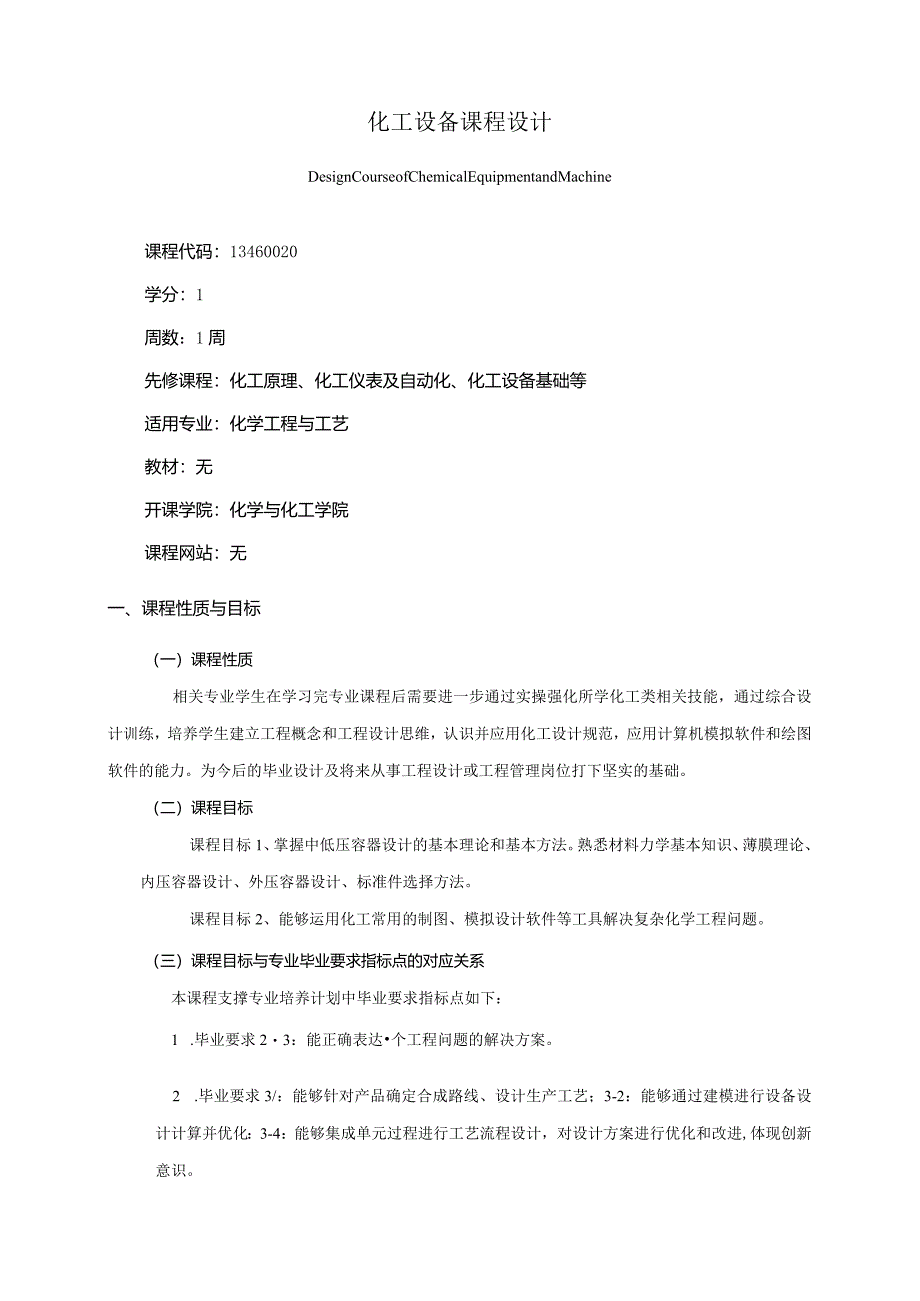

1、化工设备课程设计DesignCourseofChemicalEquipmentandMachine课程代码：13460020学分：1周数：1周先修课程：化工原理、化工仪表及自动化、化工设备基础等适用专业：化学工程与工艺教材：无开课学院：化学与化工学院课程网站：无一、课程性质与目标（一）课程性质相关专业学生在学习完专业课程后需要进一步通过实操强化所学化工类相关技能，通过综合设计训练，培养学生建立工程概念和工程设计思维，认识并应用化工设计规范，应用计算机模拟软件和绘图软件的能力。为今后的毕业设计及将来从事工程设计或工程管理岗位打下坚实的基础。（二）课程目标课程目标1、掌握中低压容器设计的基本理论和

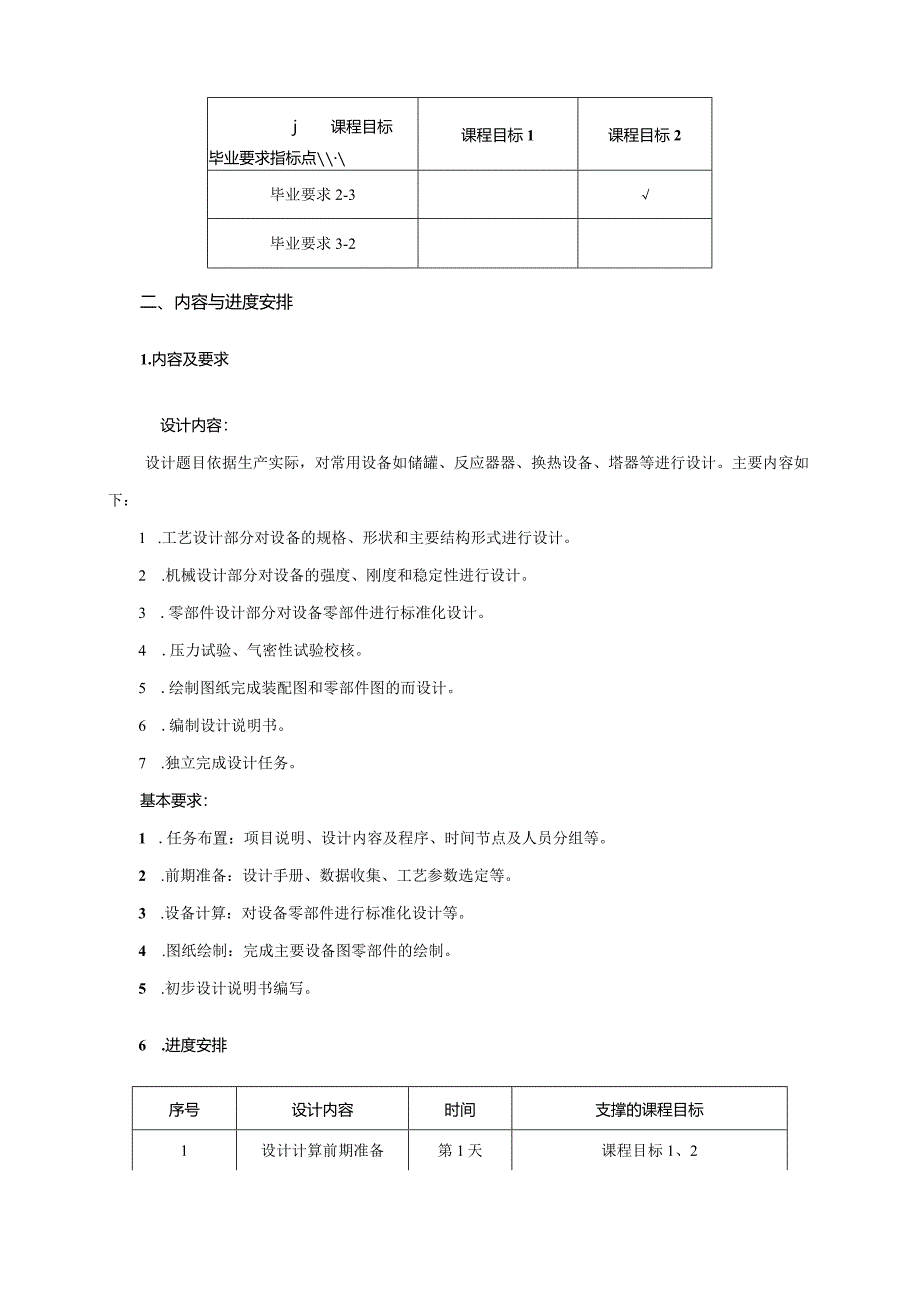

2、基本方法。熟悉材料力学基本知识、薄膜理论、内压容器设计、外压容器设计、标准件选择方法。课程目标2、能够运用化工常用的制图、模拟设计软件等工具解决复杂化学工程问题。（三）课程目标与专业毕业要求指标点的对应关系本课程支撑专业培养计划中毕业要求指标点如下：1 .毕业要求23：能正确表达个工程问题的解决方案。2 .毕业要求3/：能够针对产品确定合成路线、设计生产工艺；3-2：能够通过建模进行设备设计计算并优化：3-4：能够集成单元过程进行工艺流程设计，对设计方案进行优化和改进,体现创新意识。j课程目标毕业要求指标点课程目标1课程目标2毕业要求2-3毕业要求3-2二、内容与进度安排1.内容及要求设计内容
3、：设计题目依据生产实际，对常用设备如储罐、反应器器、换热设备、塔器等进行设计。主要内容如下：1 .工艺设计部分对设备的规格、形状和主要结构形式进行设计。2 .机械设计部分对设备的强度、刚度和稳定性进行设计。3 .零部件设计部分对设备零部件进行标准化设计。4 .压力试验、气密性试验校核。5 .绘制图纸完成装配图和零部件图的而设计。6 .编制设计说明书。7 .独立完成设计任务。基本要求：1 .任务布置：项目说明、设计内容及程序、时间节点及人员分组等。2 .前期准备：设计手册、数据收集、工艺参数选定等。3 .设备计算：对设备零部件进行标准化设计等。4 .图纸绘制：完成主要设备图零部件的绘制。5 .初

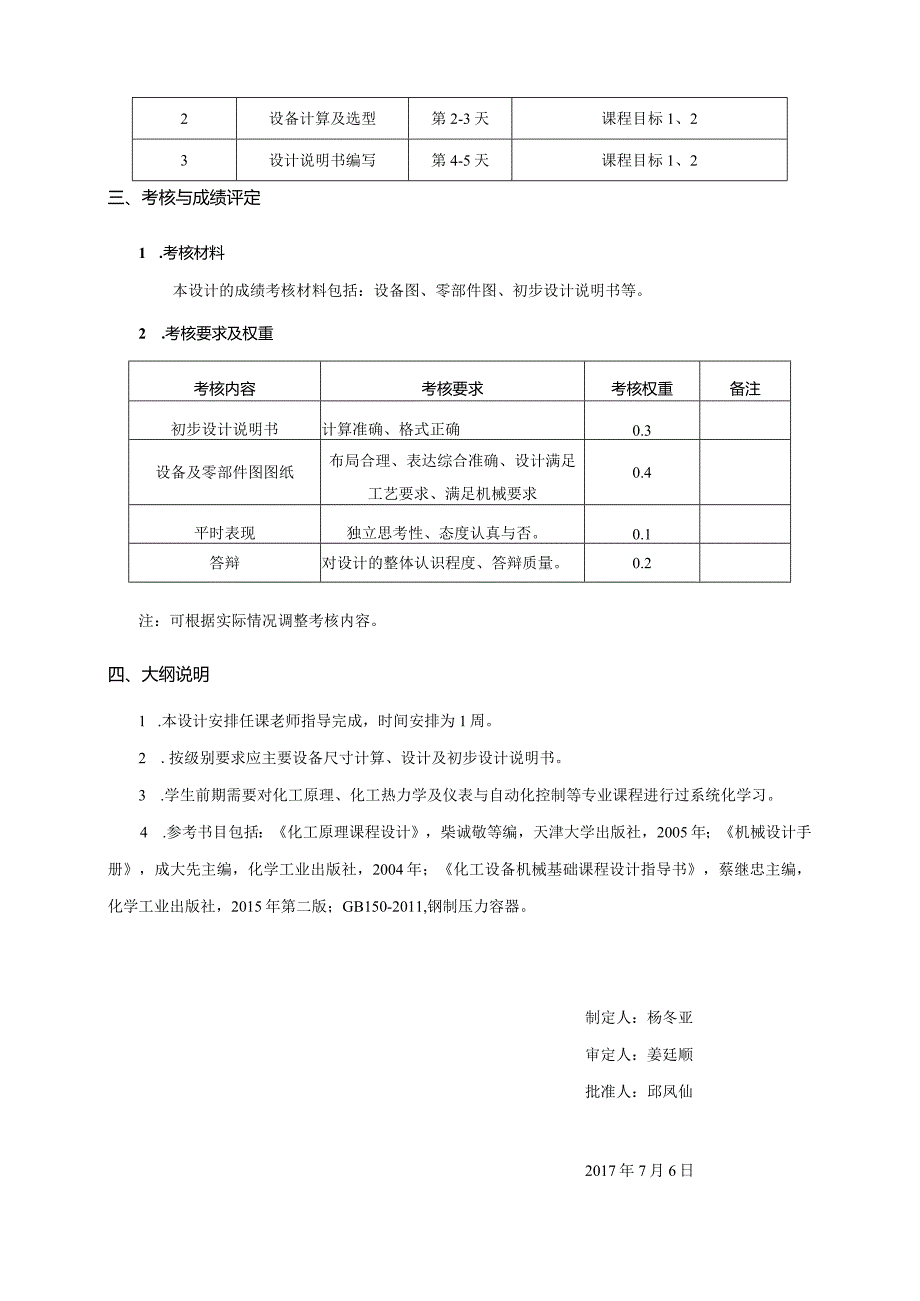

4、步设计说明书编写。6 .进度安排序号设计内容时间支撑的课程目标1设计计算前期准备第1天课程目标1、22设备计算及选型第2-3天课程目标1、23设计说明书编写第4-5天课程目标1、2三、考核与成绩评定1 .考核材料本设计的成绩考核材料包括：设备图、零部件图、初步设计说明书等。2 .考核要求及权重考核内容考核要求考核权重备注初步设计说明书计算准确、格式正确0.3设备及零部件图图纸布局合理、表达综合准确、设计满足工艺要求、满足机械要求0.4平时表现独立思考性、态度认真与否。0.1答辩对设计的整体认识程度、答辩质量。0.2注：可根据实际情况调整考核内容。四、大纲说明1 .本设计安排任课老师指导完成，时间安排为1周。2 .按级别要求应主要设备尺寸计算、设计及初步设计说明书。3 .学生前期需要对化工原理、化工热力学及仪表与自动化控制等专业课程进行过系统化学习。4 .参考书目包括：化工原理课程设计，柴诚敬等编，天津大学出版社，2005年；机械设计手册，成大先主编，化学工业出版社，2004年；化工设备机械基础课程设计指导书，蔡继忠主编，化学工业出版社，2015年第二版；GB150-2011,钢制压力容器。制定人：杨冬亚审定人：姜廷顺批准人：邱凤仙2017年7月6日
