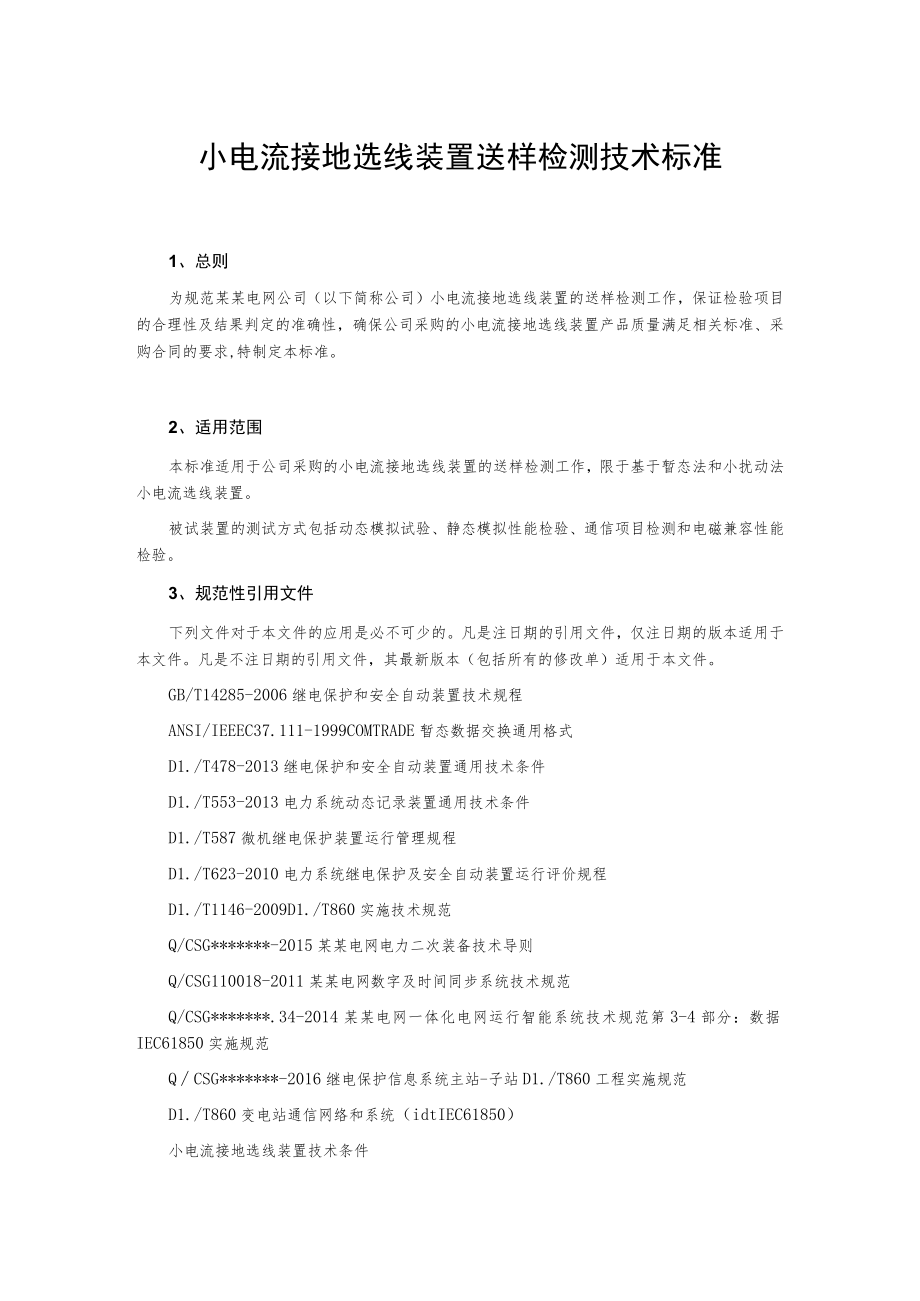

1、小电流接地选线装置送样检测技术标准1、总则为规范某某电网公司（以下简称公司）小电流接地选线装置的送样检测工作，保证检验项目的合理性及结果判定的准确性，确保公司采购的小电流接地选线装置产品质量满足相关标准、采购合同的要求,特制定本标准。2、适用范围本标准适用于公司采购的小电流接地选线装置的送样检测工作，限于基于暂态法和小扰动法小电流选线装置。被试装置的测试方式包括动态模拟试验、静态模拟性能检验、通信项目检测和电磁兼容性能检验。3、规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
2、。GB/T14285-2006继电保护和安全自动装置技术规程ANSI/IEEEC37.111-1999COMTRADE暂态数据交换通用格式D1./T478-2013继电保护和安全自动装置通用技术条件D1./T553-2013电力系统动态记录装置通用技术条件D1./T587微机继电保护装置运行管理规程D1./T623-2010电力系统继电保护及安全自动装置运行评价规程D1./T1146-2009D1./T860实施技术规范Q/CSG*-2015某某电网电力二次装备技术导则Q/CSG110018-2011某某电网数字及时间同步系统技术规范Q/CSG*.34-2014某某电网一体化电网运行智能系统技
3、术规范第3-4部分：数据IEC61850实施规范QCSG*-2016继电保护信息系统主站-子站D1./T860工程实施规范D1./T860变电站通信网络和系统（idtIEC61850）小电流接地选线装置技术条件GB/T11287-2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验(正弦)GB/T14537-1993量度继电器和保护装置的冲击和碰撞试验GB/T14598.26-2015量度继电器和保护装置第26部分：电磁兼容要求GB/T14598.27-2008量度继电器和保护装置第27部分：产品安全要求4、判定准则(1)采用综合评定方法进行评定，测试

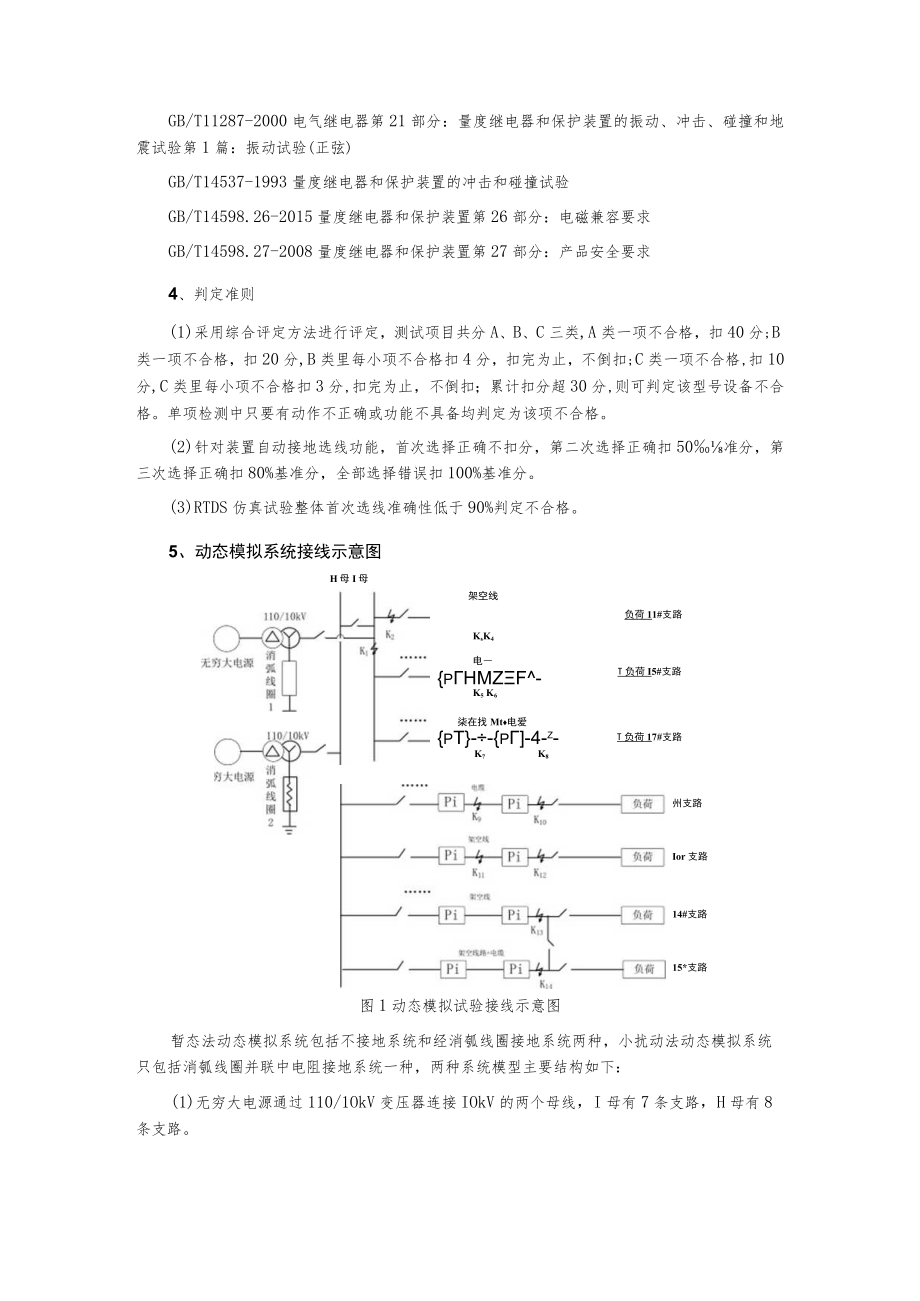

4、项目共分A、B、C三类,A类一项不合格，扣40分;B类一项不合格，扣20分,B类里每小项不合格扣4分，扣完为止，不倒扣;C类一项不合格,扣10分,C类里每小项不合格扣3分,扣完为止，不倒扣；累计扣分超30分,则可判定该型号设备不合格。单项检测中只要有动作不正确或功能不具备均判定为该项不合格。(2)针对装置自动接地选线功能，首次选择正确不扣分，第二次选择正确扣50准分，第三次选择正确扣80%基准分，全部选择错误扣100%基准分。(3)RTDS仿真试验整体首次选线准确性低于90%判定不合格。5、动态模拟系统接线示意图H母I母架空线KsK4电pHMZF-K5 K6柒在找Mt电爱pT-p-4-z-K7
5、K8负荷11#支路T负荷I5#支路T负荷17#支路州支路Ior支路14#支路15*支路图1动态模拟试验接线示意图暂态法动态模拟系统包括不接地系统和经消瓠线圈接地系统两种，小扰动法动态模拟系统只包括消瓠线圈并联中电阻接地系统一种，两种系统模型主要结构如下：(1)无穷大电源通过110/1OkV变压器连接IOkV的两个母线，I母有7条支路，H母有8条支路。(2)按照电缆分别占支路100以85%,50%、10%、0%的比率搭建支路模型，即每类混合支路各3条,支路长度在3-50kmo6、项目设置及类别定级6.1基本功能检查依据小电流接地选线装置技术要求指导意见4.3.1检查装置的基本功能：表1基本功能检
6、查项目序号检查项目技术要求评价细则1采样率检查高速采样速率不低于6kHz。A类2自动复归功能检查发生单相接地后装置输出接地信号,接地消失后自动复归。A类3接地相判断和PT斯线功能装置应具有接地相判断、PT断线判断功能。A类4打印功能装置应具有就地打印功能，支持定值、事件记录、故障录波等打印。C类5故障信号输出功能装置应能模拟单相接地故障信号输出。A类6统计功能装置应具备对各条线路的瞬时性接地和永久性接地次数进行统计功能,应可查阅，调试、检修过程不参与统计。C类7校险码功能装置的校验码应由装置根据软、硬件实际情况自动生成,与软件版本号一一对应，支持版本信息上送后台或主站.C类6.2动态检测项目检
7、测指标分为基本指标和特殊指标,基本指标包括：故障初始角、故障持续时间、故障类型、故障过渡电阻、谐波含量、故障位置、故障相、线路参数三相不平衡;特殊指标包括：同相两点接地故障、不同相交错接地故障、互感器存在变换误差、TA变比不统一和极性不统一、出线在两段母线间任意切换、两段母线并联运行、环网供电。6.2.1基本指标检测项目基本检测指标见下表1,通过设置多种指标组合项目对装置进行检测，包括单相指标检测、两项指标检测、四项指标检测、五项指标检测、八项指标检测等5类检测项目表2基本检测指标序检测指标技术要求评价细则序g检测指标技术要求评价细则1故障初始角分别模拟初始角为90、60、30、O0时刻发生单
8、相接地,考核装置接地选线结果。要求：装置正确选线动作.B类2故障持续时间分别模拟单相故障接地持续时间分别为10s、Imin、5min,考核装置接地选线结果。要求：装置正确选线动作.B类3故障类型分别模拟稳定性接地、间歇性接地、弧光接地单相故障，考核装置接地选线结果。要求：装置正确选线动作.B类4故障过渡电阻分别模拟经过渡电阻为10。、U)O0。、1倍系统零序阻抗、310倍系统零序阻抗单相接地故障，考核装置接地选线结果.要求：保护正确选线动作.B类5谐波含量分别模拟谐波含量为现、6%单相接地故障,考核装置接地选线结果。要求：装置正确选线动作.B类6故障位置分别模拟架空线路、电缆线路的末端、中间以
9、及母线发生单相金属性故障，考核接地选线结果。要求：保护正确选缓动作.B类7故障相分别模拟发生A、氏C单相故障，考核装置接地选线结果。要求：装置正确选线动作.B类8线路参数三相不平衡分别模拟PT二次侧零序电压为10V3V和IV,线路发生单相故障，考核装置接地选线结果。要求：装置正确选线动作.B类注：多项指标组合时，按照相互影响较大原则进行组合,其余指标选择发生概率较大值。6.2.2特殊指标检测项目表3特殊指标检测项目序检测指标技术要求评价细则1同相两点接地故障模拟同相两点接地故障，两次故障同时发生或相继发生，相继故障发生时间间隔设定为120ms,考核装置接地选线结果。要求：装置正确选线动作./2
10、不同相交错接地模拟不同相两点接地故障，两次故障同时发生或相继发生，相继故/序检测指标技术要求评价细则故障障发生时间间隔设定为120ms,考核装置接地选线。要求:装置正确选线动作。3互感器存在变换误差设置零序电压互感器、线路零序电流互感器误差为10%,模拟该线路单相接地故障，考核装置接地选线结果。要求：装置正确选线动作.C类4TA变比不统一分别设置TA变比不统一工况,模拟不统一支路发生单相接地故障，考核装置接地选线结果。要求：保护正确选线动作.B类5TA极性不统一分别设置极性不统一工况,模拟不统一支路发生单相接地故障，考核装置接地选线结果。（极性校准前后各测一次）要求：保护正确选缓动作./6出线
11、在两段母线间任意切换模拟出线在两段母线间任意切换瞬间发生单相接地故障，考核接地选线结果。要求：保护正确选线动作.C类7两段母线并联运行模拟两端母线并联运行，线路发生单相接地故障，考核装置接地选线结果。要求：装置正确选线动作.B类8环网供电模拟环网线路发生单相接地故障，考核装置接地选线结果.要求：装置正确选线动作./9二次侧存在零序电流模拟二次侧存在零序电流，零序电流值3m至5mA,线路发生单相接地故障，考核装置接地选线结果.要求：装置正确选线动作.C类10PT断线分别模拟母线PT一次、二次断线，考核装置接地选线结果。要求：装置闭锁.B类11PT断线分别模拟母线PT一次、二次断线，线路发生单相接
12、地故障，考核装置接地选线结果.（考虑各种组合方式，哪种方式会启动，哪种不会启动）要求：装置闭锁./12轮切功能试验分别模拟选线跳闸失败、保护灵敏度不足（选线保护定值3U0轮切定值）两种工况,考核装置动作结果。要求：装置能够启动轮切功能,按照设定逻辑进行轮切。B类13后加速跳闸功能试验模拟选线跳闸成功而重合于永久性故障时（线路重合闸投入），考核装置动作结果。要求：装置能够启动后加速跳闸功能切除故障缓路。B类14谐振试验模拟系统发生谐振,考核装置动作结果。要求：装置可靠不动作.B类序检测指标技术要求评价细则15线路不同载荷工况试验分别模拟线路重载和轻载切换过程，考核装置运行情况.要求：装置可靠不动
13、作.B类63现场录波回放试验表4现场录波回放试验项目序号检测指标技术要求评价细则1现场录波回放试验采用现场故障录波进行回放，考核装置接地选线结果.要求：装置正确选线动作。B类6.4IEC-61850通信检测项目表5通信检测项目序弓试验项目技术要求评价细则1模型一致性测试文档检查模型实现一致性声明（VlCS）、协议实现一致性声明（PlCS）、协议实现额外信息（PlXrr）应满足D1./T860规范要求.C类模型文件信息检查ICDnSCDxCID文件应包含版本修改信息，明确描述修改时间、修改版本号内容。C类模型文件铮态合法性测试进行装置模型合法性、SC1.内部合法性、SC1.引用正确性检测（自动）
14、。C类在线模型一致性测试读取被检装置的在线模型，再用CheckDataModel测试（自动）在线模型与离线模型的一致性。C类总体建模原则符合性测试符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。C类1.N实例建模符合性测试符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。C类装置建模符合性测试符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。C类2服务一致性测试通讯状态检测符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。C类序g试验项目技术要求评价细则关联服务符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。C类数据读写服务符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。C类数据集服务符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。C类报告服务符合某某电网继电保护信息系统主站-子站IEC61850规约工程实施规范。
