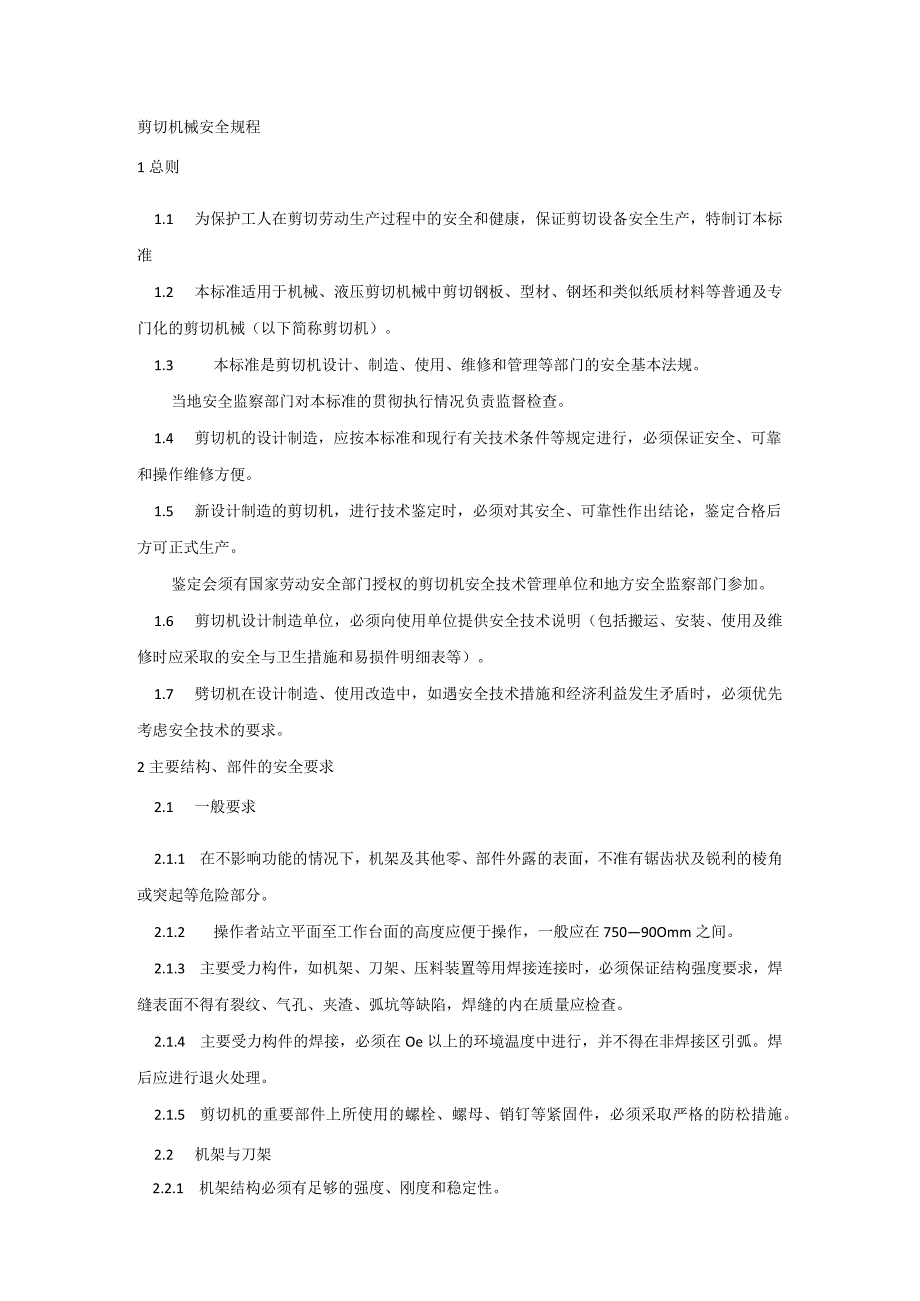

1、剪切机械安全规程1总则1.1 为保护工人在剪切劳动生产过程中的安全和健康，保证剪切设备安全生产，特制订本标准1.2 本标准适用于机械、液压剪切机械中剪切钢板、型材、钢坯和类似纸质材料等普通及专门化的剪切机械（以下简称剪切机）。1.3 本标准是剪切机设计、制造、使用、维修和管理等部门的安全基本法规。当地安全监察部门对本标准的贯彻执行情况负责监督检查。1.4 剪切机的设计制造，应按本标准和现行有关技术条件等规定进行，必须保证安全、可靠和操作维修方便。1.5 新设计制造的剪切机，进行技术鉴定时，必须对其安全、可靠性作出结论，鉴定合格后方可正式生产。鉴定会须有国家劳动安全部门授权的剪切机安全技术管理单
2、位和地方安全监察部门参加。1.6 剪切机设计制造单位，必须向使用单位提供安全技术说明（包括搬运、安装、使用及维修时应采取的安全与卫生措施和易损件明细表等）。1.7 劈切机在设计制造、使用改造中，如遇安全技术措施和经济利益发生矛盾时，必须优先考虑安全技术的要求。2主要结构、部件的安全要求2.1 一般要求2.1.1 在不影响功能的情况下，机架及其他零、部件外露的表面，不准有锯齿状及锐利的棱角或突起等危险部分。2.1.2 操作者站立平面至工作台面的高度应便于操作，一般应在75090Omm之间。2.1.3 主要受力构件，如机架、刀架、压料装置等用焊接连接时，必须保证结构强度要求，焊缝表面不得有裂纹、气

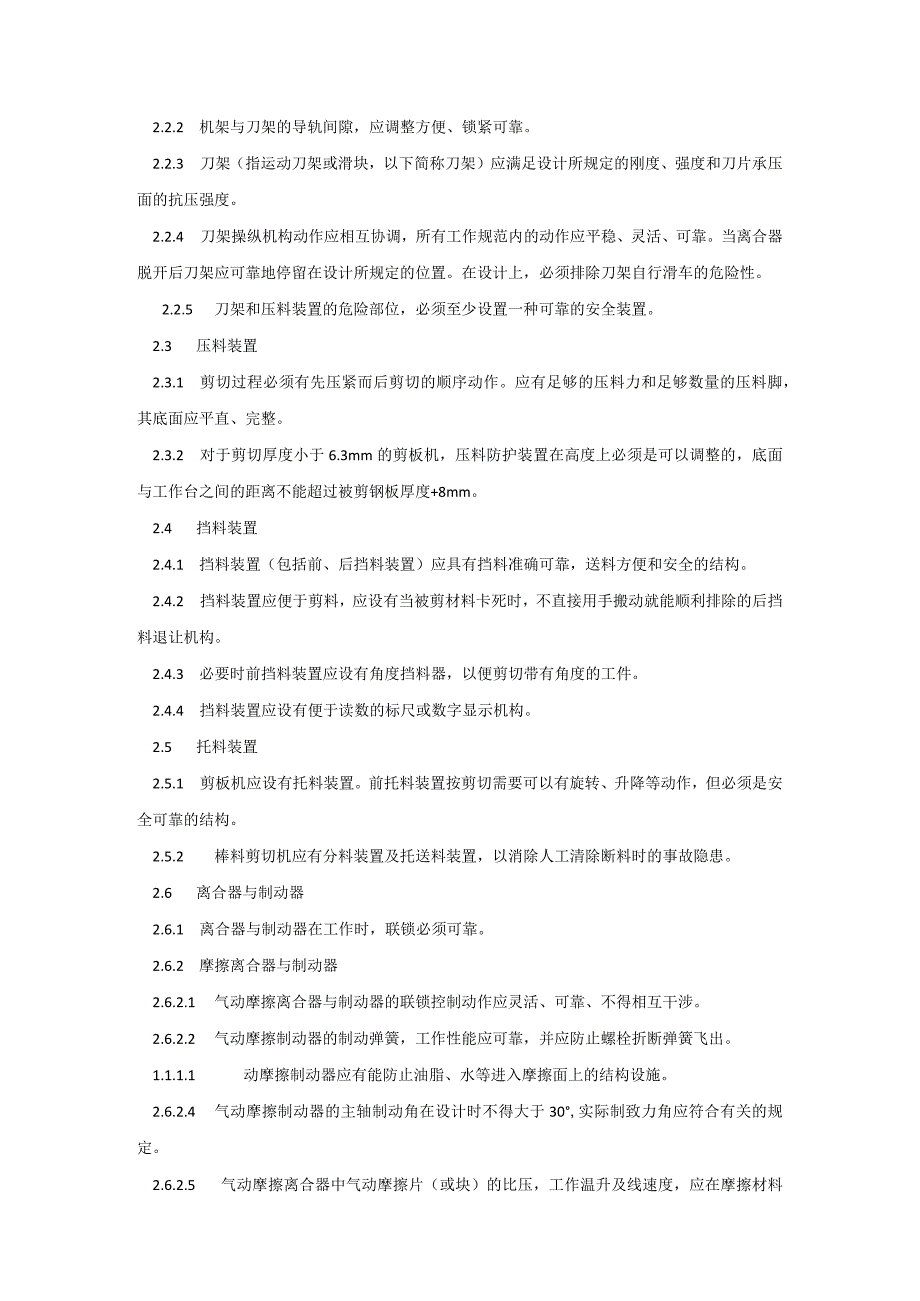

3、孔、夹渣、弧坑等缺陷，焊缝的内在质量应检查。2.1.4 主要受力构件的焊接，必须在Oe以上的环境温度中进行，并不得在非焊接区引弧。焊后应进行退火处理。2.1.5 剪切机的重要部件上所使用的螺栓、螺母、销钉等紧固件，必须采取严格的防松措施。2.2 机架与刀架2.2.1 机架结构必须有足够的强度、刚度和稳定性。2.2.2 机架与刀架的导轨间隙，应调整方便、锁紧可靠。2.2.3 刀架（指运动刀架或滑块，以下简称刀架）应满足设计所规定的刚度、强度和刀片承压面的抗压强度。2.2.4 刀架操纵机构动作应相互协调，所有工作规范内的动作应平稳、灵活、可靠。当离合器脱开后刀架应可靠地停留在设计所规定的位置。在设
4、计上，必须排除刀架自行滑车的危险性。2.2.5 刀架和压料装置的危险部位，必须至少设置一种可靠的安全装置。2.3 压料装置2.3.1 剪切过程必须有先压紧而后剪切的顺序动作。应有足够的压料力和足够数量的压料脚，其底面应平直、完整。2.3.2 对于剪切厚度小于6.3mm的剪板机，压料防护装置在高度上必须是可以调整的，底面与工作台之间的距离不能超过被剪钢板厚度+8mm。2.4 挡料装置2.4.1 挡料装置（包括前、后挡料装置）应具有挡料准确可靠，送料方便和安全的结构。2.4.2 挡料装置应便于剪料，应设有当被剪材料卡死时，不直接用手搬动就能顺利排除的后挡料退让机构。2.4.3 必要时前挡料装置应设
5、有角度挡料器，以便剪切带有角度的工件。2.4.4 挡料装置应设有便于读数的标尺或数字显示机构。2.5 托料装置2.5.1 剪板机应设有托料装置。前托料装置按剪切需要可以有旋转、升降等动作，但必须是安全可靠的结构。2.5.2 棒料剪切机应有分料装置及托送料装置，以消除人工清除断料时的事故隐患。2.6 离合器与制动器2.6.1 离合器与制动器在工作时，联锁必须可靠。2.6.2 摩擦离合器与制动器2.6.2.1 气动摩擦离合器与制动器的联锁控制动作应灵活、可靠、不得相互干涉。2.6.2.2 气动摩擦制动器的制动弹簧，工作性能应可靠，并应防止螺栓折断弹簧飞出。1.1.1.1 动摩擦制动器应有能防止油脂
6、、水等进入摩擦面上的结构设施。2.6.2.4 气动摩擦制动器的主轴制动角在设计时不得大于30,实际制致力角应符合有关的规定。2.6.2.5 气动摩擦离合器中气动摩擦片（或块）的比压，工作温升及线速度，应在摩擦材料允许的范围内。2.6.2.6 电磁离合器应设有冷却润滑系统（干式除外）。2.6.2.7 电磁离合器必须防止剪切离合器和制动离合器同时吸合的可能性。2.6.3刚性离合器与制动器2.6.3.1 离合器中承受冲击（转键、滑销、牙嵌等）的零件，其冲击韧性和强度应符合设计要求，必要时应对其内在质量进行无损探伤检查。2.63.2 转键离合器的操纵机构应具备：a.挡块应与转键的键尾接触良好。b.凸轮
7、挡块与其转轴的连接必须可靠，并应装设缓冲机构。C.转键在键槽内的转动应灵活、可靠。2.63.3 滑销离合器的操纵机构应具备：a.月牙叉应在与滑销完全脱离接触后，主动部分才能带动从动部分旋转运动。b.滑销、月牙叉在滑槽内的移动应灵活、可靠。c.月牙叉在单次行程操作后，应能及时复位。d.月牙叉在非操作的情况下，应不会被外力推动而压下。2.63.4 刚性离合器操纵机构的座架，在床身上必须安装正确、牢固、不得因受振动而产生松动。2.63.5 与刚性离合器相联锁的各种带式制动器，主轴的制动角在设计时不得大于10,实际制动角度符合有关的规定。2.63.6 制动带的实际接触面积应满足制动要求。2.63.7
8、合器与制动器的控制系统2.63.7.1 制离合器的连杆机构，在失去平衡控制时，必须能防止离合器自动啮合；在消除施加在离合器上的作用力时离合器应能自动脱开。2.63.7.2 使用由气动元件控制的离合器和制动器时，排出的气体不允许指向操作位置。1.1.43 在离合器与制动器的控制气路的系统中，必须装有安全保险装置，当有故障时，应能自动地使离合器脱开并使刀架停止运行。在未排除故障时，不能实现重新启动。1.1.44 锁装置1.1.44.1 合器应在主机启动前不能接合。1.1.44.2 合器与制动器必须设计成有联锁的结构形成，可以是机械联锁、电器联锁或气动联锁，避免产生不协调动作。1.1.44.3 配备
9、有手控及脚控、连续及单程等双重控制时，必须设计成每次只能操纵其中之一的互锁结构。2.7 传动系统2.7.1 对于露在床身外，距操作者站立平面2.5m以下的传动齿轮、皮带轮、飞轮、杠杆、联轴节等传动零、部件，均应装设防护罩或挡板。2.7.2 传动系统应设有超载保护装置。2.7.3 飞轮应转动平稳，其圆跳动量应符合有关技术条件的规定。2.7.4 飞轮应用红色箭头表示转动的方向。2.7.5 当飞轮未进入正常运转时，不允许进行剪切工作。2.8 刀架平衡装置2.8.1 剪切机一般应设有气动（或液压、弹簧和重锤等）式的刀架平衡装置。2.8.2 刀架平衡装置应具有活塞、拉杆、弹簧、连杆、重锤、链条、平衡杠杆
10、等零件断裂、松脱或破损时，防止危险的安全结构和保护措施。2.8.3 刀架平衡装置应能不靠制动器的作用，当连杆断裂，供气中断，液压不足或传动系统其他故障断开时，在行程的任何位置都可以对刀架实现可靠的平衡，保证刀架不致于突然落下。2.9 刀片间隙调整装置2.9.1 上、下刀片间隙调整装置应具有调整准确、锁紧可靠的结构。2.9.2 联合冲剪机的冲孔部分应有对刀装置。2.10 刀具2.10.1 剪切机的刀片在安装或更换时，必须正确、牢固、可靠、安全、省力。2.10.2 对于象联合冲剪机等使用多片式组合刀片的剪切机，必须采用相应的保护装置，如次只使用一个剪切位置的剪切机，不使用的剪切位置必须是被遮挡的，
11、或设有保险装置。2.10.3 对于使用旋转刀片的剪切机、如飞剪，圆盘剪、在剪切位置前面必须设有滚动送料及压紧装置。在剪切位置后面应装设有工件导出装置。2.11 脚踏及操纵装置2.11.1 脚踏板应灵活可靠，应有防滑板或在板上贴有防滑垫，并应保证脚踏板的自由行程不小于45mm。2.11.2 为了防止行人或偶然落下物体触碰脚踏板而启动，必须在其上部及两侧采用防护罩，并应能防水、防潮、防止高温。2.11.3 脚踏板（杆）或脚踏开关应用弹簧复位，当去除操作人员的脚踏压力时，必须能自动复位。2.11.4 新设计的剪切机不应再采用机械式硬性脚踏杠杆操纵装置。2.11.5 操纵剪切机运行的手动开关、手柄等，
12、应当安装在操作者便于操纵的范围内，高度应在距操作者站立平面l-1.5m为宜。2.11.6 操纵用手柄、手轮、脚踏装置等应保证操作单一、快速、省力、灵活、可靠。2.11.7 操纵装置的操纵方向应与操纵对象所需运动方向一致。2.11.8 操纵装置的形状、颜色应便于操作者区分,其性能及用途以通用的国际标准文字、符号表示出来。2.12 梯子、平台及栏杆2.12.1 不能在地面上调整和检修剪切机的部位属高处作业范围时，必须设梯子、平台及栏杆等，并应符合有关国家标准。2.12.2 为防止意外启动，梯子上离站立平台Im高处，应有一节脚踏杆与操纵控制系统相联锁。当合上脚踏杆时，应断开主传动控制。2.13 其他
13、2.13.1 剪切机上应有润滑、操纵和安全等各种标牌和标志。对无法加保护装置的危险部位，应有必要的危险标志。2.13.2 热状态剪切的剪切机，必须对灼热的加工件设置适当的屏蔽。2.13.3 与主机配合的辅机（或附属装置）的运动应与主机协调一致，凡辅机有危及人身安全的危险部位，应设置保护装置或采取保护措施。2.13.4 为了防止剪切机（特别是棒料剪切机）的剪切料头或碎片和迸溅飞出，必须在其危险区加设防护挡板（或防护网）。2.13.5 剪切机在空载过程中所产生的噪声声压级，应符合国家噪声标准的规定。3电气控制、气动、液压系统3.1 电气控制3.1.1 对于电力传动与控制方面的安全要求应符合GB40
14、64-83电气设备安全设计导则及有关的规定。3.1.2 所有电器保护装置应与电源电压、载荷情况及环境情况相适应，在安装前应做必要的检查，安装后需进行安全可靠性试验。3.1.3 电气设备的安装必须牢固，线路连接应当接触良好，导线接头应当有防止松脱的措施需要防震的电器及保护装置应有减振措施。3.1.4 接地装置的选择和安装应符合电气安全的要求，并应有明确标志。3.1.5 对于影响安全控制、显示的电气线路应采用双回路设计。3.1.6 剪切机必须有足够数量的紧急事故开关，安装在所有的控制点或给料点。对于在控制点看不见全貌的自动生产线或联合机组，应配置开车预备音响报警装置等信号。3.2 气动与液压3.2
15、.1 在气动及液压系统中所提供的最大油压或气压不得超过系统内所使用元件的安全工作压力。液压和气动元件应符合现行标准的规定。3.2.2 气动系统中应设有油水分离装置。气动、液压、润滑、冷却系统中不允许有渗漏现象。3.2.3 气动、液压系统应设有防止过载和冲击的安全装置。3.2.4 在气动及液压系统中，当气压或液压突然失压或供气、供液中断，应有保护措施或必要的显示装置3.2.5 压力储气罐，筒和压力油储油筒的设计、结构和制造工艺应符合现行有关标准的要求。4安全装置4.1 安全装置应符合的条件剪切机的安全装置至少应符合下列条件之一：4.1.1 在设备运转过程中，使操作者的身体任一部分不可能接近运转中的可动零、部件及进入危险界限。4.1.2 在刀架动作过程中，当手离脱操纵刀架用的按钮或操纵杆后，直到进入危险界限之前，刀架应能停止动作。4.1.3 在刀架动作过程中，当手一旦接近危险界限时，刀架能够停止动作。4.2 遮挡式安全防护装置4.2.1 对剪切机刀架和压料装置的危险部位应设置防护栅栏、防护挡板、防护罩、防护网之类的遮挡式防护装置。遮挡式防护装置的结构形式可分为：固定式、活动式、可调式和局部式等。4.2.2 遮挡式防护装置必须符合下列要求:a.能防止手或手指从装置的上下左右前后或
