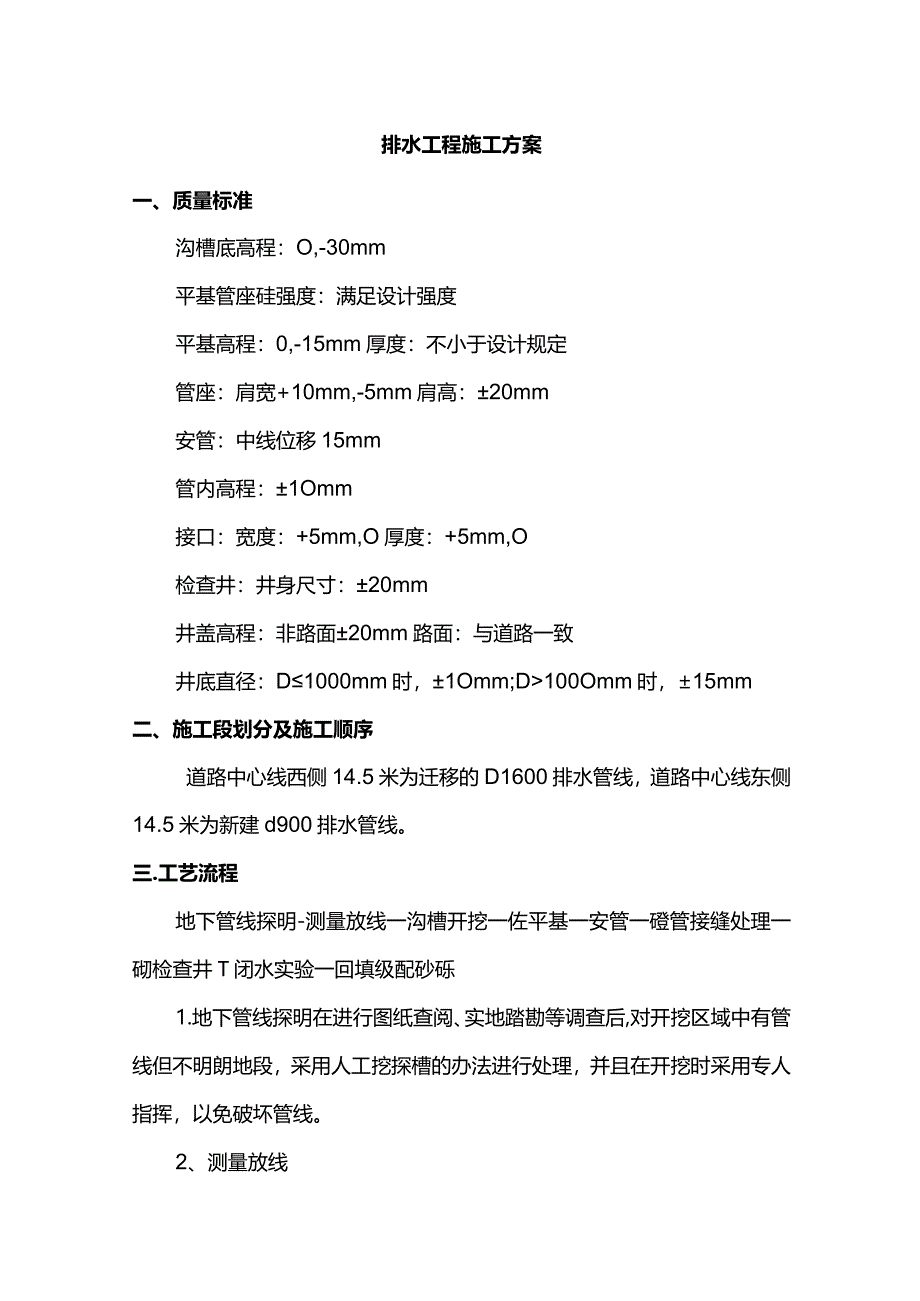

1、排水工程施工方案一、质量标准沟槽底高程:O,-30mm平基管座硅强度:满足设计强度平基高程:0,-15mm厚度:不小于设计规定管座:肩宽+10mm,-5mm肩高:20mm安管:中线位移15mm管内高程:1Omm接口:宽度:+5mm,O厚度:+5mm,O检查井:井身尺寸:20mm井盖高程:非路面20mm路面:与道路一致井底直径:D1000mm时,1Omm;D100Omm时,15mm二、施工段划分及施工顺序道路中心线西侧14.5米为迁移的D1600排水管线,道路中心线东侧14.5米为新建d900排水管线。三.工艺流程地下管线探明-测量放线一沟槽开挖一佐平基一安管一磴管接缝处理一砌检查井T闭水实验一

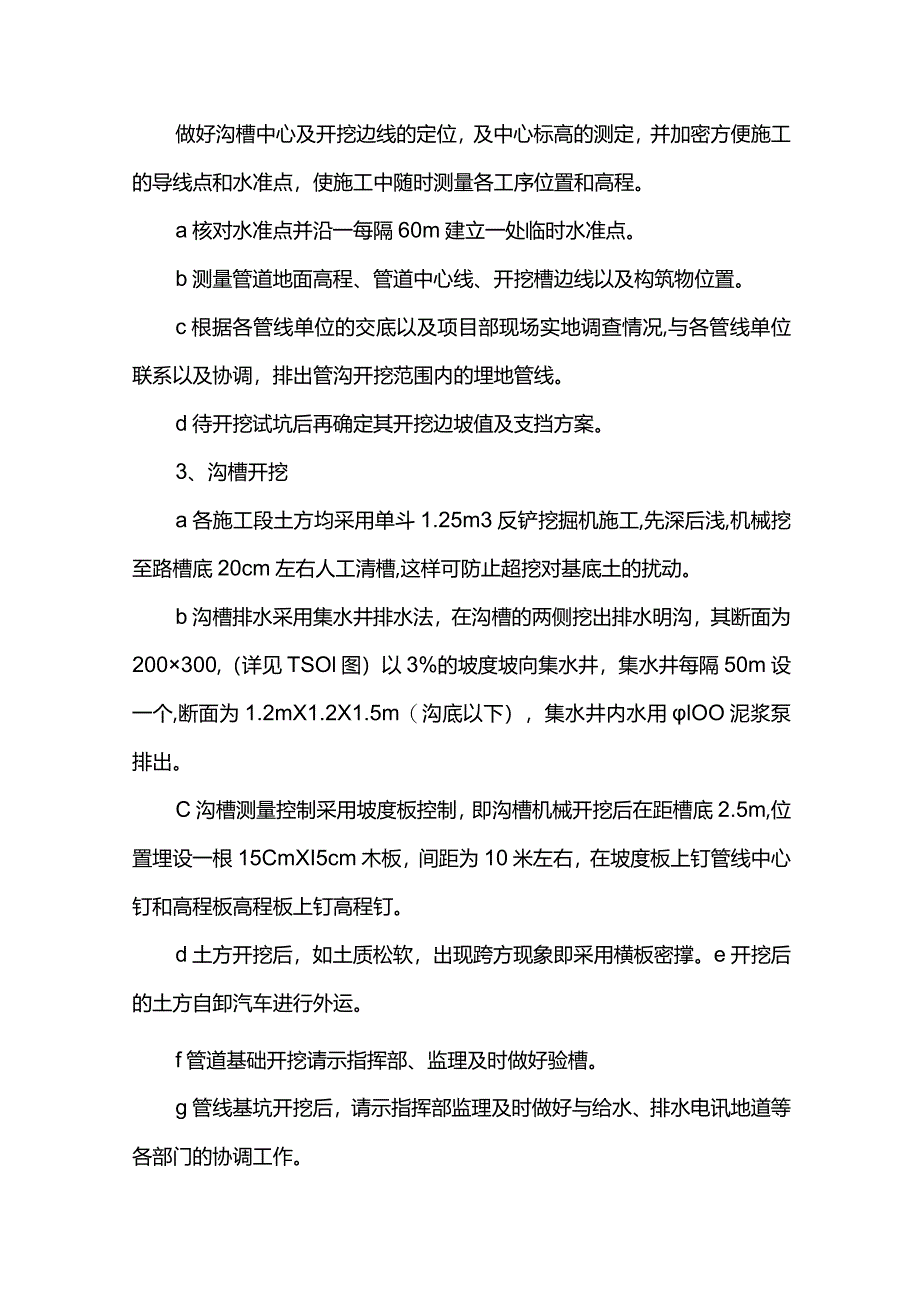

2、回填级配砂砾1.地下管线探明在进行图纸查阅、实地踏勘等调查后,对开挖区域中有管线但不明朗地段,采用人工挖探槽的办法进行处理,并且在开挖时采用专人指挥,以免破坏管线。2、测量放线做好沟槽中心及开挖边线的定位,及中心标高的测定,并加密方便施工的导线点和水准点,使施工中随时测量各工序位置和高程。a核对水准点并沿一每隔60m建立一处临时水准点。b测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。c根据各管线单位的交底以及项目部现场实地调查情况,与各管线单位联系以及协调,排出管沟开挖范围内的埋地管线。d待开挖试坑后再确定其开挖边坡值及支挡方案。3、沟槽开挖a各施工段土方均采用单斗1.25m3反铲挖
3、掘机施工,先深后浅,机械挖至路槽底20cm左右人工清槽,这样可防止超挖对基底土的扰动。b沟槽排水采用集水井排水法,在沟槽的两侧挖出排水明沟,其断面为200300,(详见TSOl图)以3%的坡度坡向集水井,集水井每隔50m设一个,断面为1.2mX1.2X1.5m(沟底以下),集水井内水用lOO泥浆泵排出。C沟槽测量控制采用坡度板控制,即沟槽机械开挖后在距槽底2.5m,位置埋设一根15CmXI5cm木板,间距为10米左右,在坡度板上钉管线中心钉和高程板高程板上钉高程钉。d土方开挖后,如土质松软,出现跨方现象即采用横板密撑。e开挖后的土方自卸汽车进行外运。f管道基础开挖请示指挥部、监理及时做好验槽。

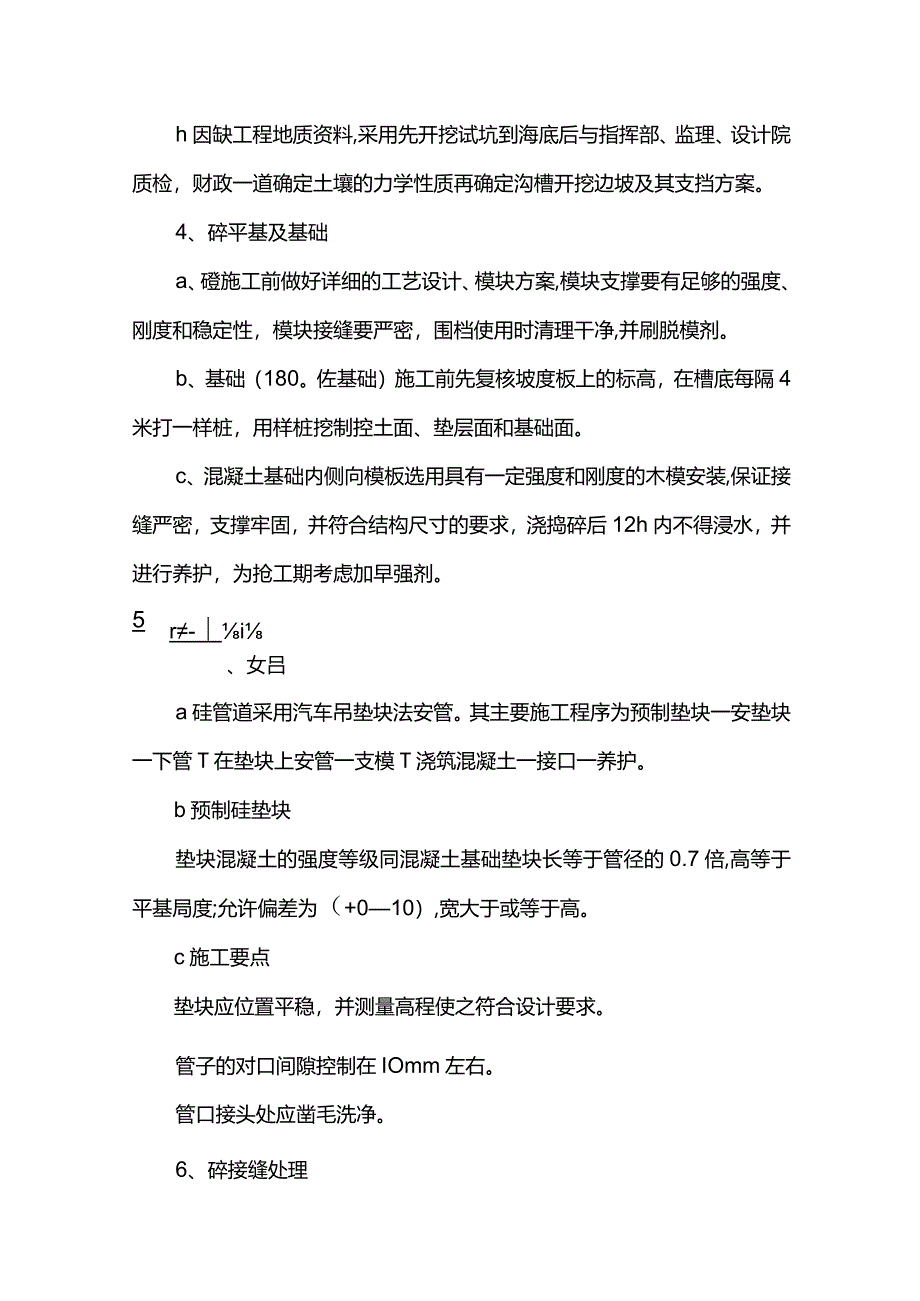

4、g管线基坑开挖后,请示指挥部监理及时做好与给水、排水电讯地道等各部门的协调工作。h因缺工程地质资料,采用先开挖试坑到海底后与指挥部、监理、设计院质检,财政一道确定土壤的力学性质再确定沟槽开挖边坡及其支挡方案。4、碎平基及基础a、磴施工前做好详细的工艺设计、模块方案,模块支撑要有足够的强度、刚度和稳定性,模块接缝要严密,围档使用时清理干净,并刷脱模剂。b、基础(180。佐基础)施工前先复核坡度板上的标高,在槽底每隔4米打一样桩,用样桩挖制控土面、垫层面和基础面。c、混凝土基础内侧向模板选用具有一定强度和刚度的木模安装,保证接缝严密,支撑牢固,并符合结构尺寸的要求,浇捣碎后12h内不得浸水,并进行
5、养护,为抢工期考虑加早强剂。5r-i、女吕a硅管道采用汽车吊垫块法安管。其主要施工程序为预制垫块一安垫块一下管T在垫块上安管一支模T浇筑混凝土一接口一养护。b预制硅垫块垫块混凝土的强度等级同混凝土基础垫块长等于管径的0.7倍,高等于平基局度;允许偏差为(+010),宽大于或等于高。c施工要点垫块应位置平稳,并测量高程使之符合设计要求。管子的对口间隙控制在IOmm左右。管口接头处应凿毛洗净。6、碎接缝处理接口为钢丝水泥砂浆抹带接口,抹带前将已凿毛的管口洗刷干净,并刷水泥浆一遍,在抹带的两侧安装弧型边模,然后分层进行压抹砂浆和安装钢丝网,抹带砂浆外光内实,钢丝网平整,抹带宽度偏差在5mm内。7、砌
6、检查井a施工流程:放出井中心线T按半径摆砖一按检查井半径摆出井壁砖墙大样T井壁砌筑一井盖安装T内壁抹灰分层压实。b排水管管口伸入井室30mm,管顶砖砌圈加固,以减少管顶压力。c砌筑检查井的预埋支管,随砌随安,根据设计要求确定预流管内管径、方向、标高。d、为保证机械施工不受影响,路基内的检查井和雨水井的砌筑分四次完成:第一次砌至路床设计标高下20cm,然后用2cm厚的钢板盖严实,并作好标志,路基施工时,使用机械开挖、平整、压实不受其影响,待下基层施工完毕后,再开挖加砌。第二、三次分别施工至下基层、上基层下IOcm的位置,第四次待路面沥青层施工完毕后,砌至设计位置。路面层井周围的回填采用路面层的同
7、种材料,并用打夯机分层夯实。8、闭水实验a在检查井砌、粉后,分段进行闭水试验,闭水试验时间,为管道试验段(一般4个井段)灌满水后浸泡12昼夜进行。b闭水试验时对接口和管身进行外观检测,以无漏水和无严重漏水为合格,且应按附录闭水法试验进行,实测排水量应不大于允许渗水量Q=1.25D09、当仁圆形管道接口带和接缝水泥砂浆强度不小于5Nmm2时,进行沟槽砂砾回填,回填时管道两侧及管顶以上0.5m范围内应由沟槽两则同时对称均匀回填,并且两侧高差控制在30cm以内,以防管道位移,明沟集水井底从相邻水井的分岭处开始向集水井延伸回填。每一回填层厚不大于30cm就用水夯夯实,并测定基压实度满足设计要求后方可进
