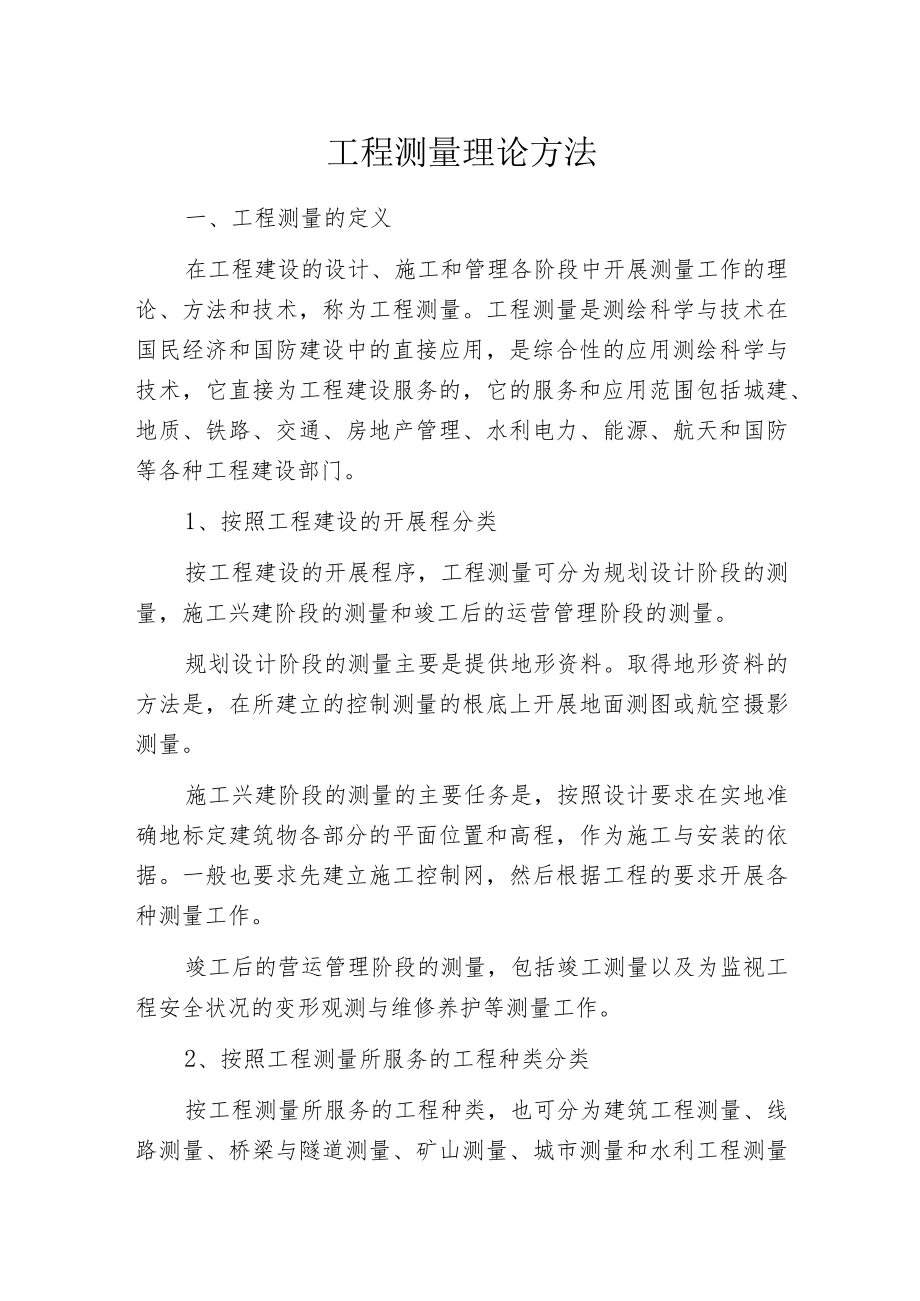

1、工程测量理论方法一、工程测量的定义在工程建设的设计、施工和管理各阶段中开展测量工作的理论、方法和技术，称为工程测量。工程测量是测绘科学与技术在国民经济和国防建设中的直接应用，是综合性的应用测绘科学与技术，它直接为工程建设服务的，它的服务和应用范围包括城建、地质、铁路、交通、房地产管理、水利电力、能源、航天和国防等各种工程建设部门。1、按照工程建设的开展程分类按工程建设的开展程序，工程测量可分为规划设计阶段的测量，施工兴建阶段的测量和竣工后的运营管理阶段的测量。规划设计阶段的测量主要是提供地形资料。取得地形资料的方法是，在所建立的控制测量的根底上开展地面测图或航空摄影测量。施工兴建阶段的测量的主

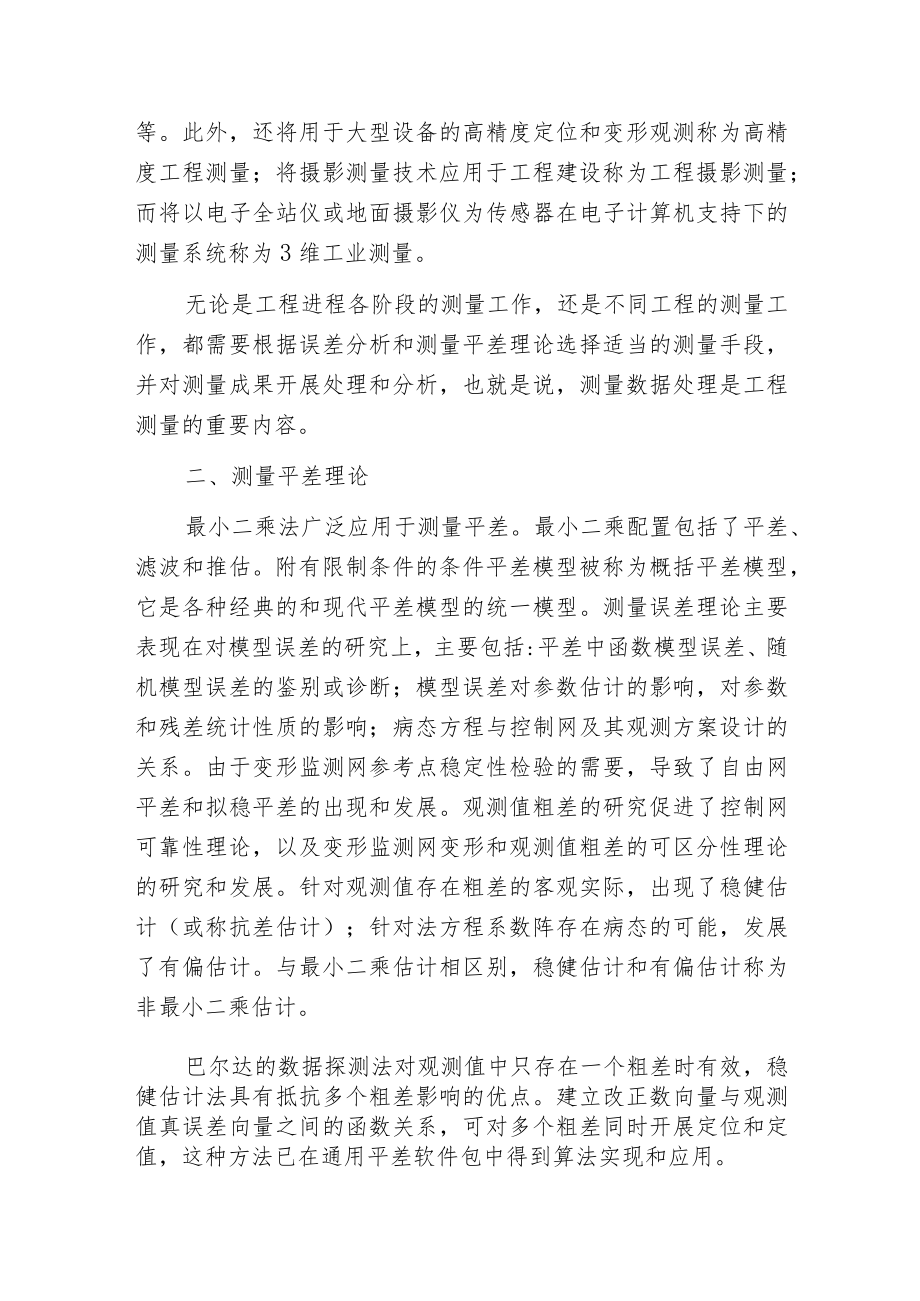

2、要任务是，按照设计要求在实地准确地标定建筑物各部分的平面位置和高程，作为施工与安装的依据。一般也要求先建立施工控制网，然后根据工程的要求开展各种测量工作。竣工后的营运管理阶段的测量，包括竣工测量以及为监视工程安全状况的变形观测与维修养护等测量工作。2、按照工程测量所服务的工程种类分类按工程测量所服务的工程种类，也可分为建筑工程测量、线路测量、桥梁与隧道测量、矿山测量、城市测量和水利工程测量等。此外，还将用于大型设备的高精度定位和变形观测称为高精度工程测量；将摄影测量技术应用于工程建设称为工程摄影测量；而将以电子全站仪或地面摄影仪为传感器在电子计算机支持下的测量系统称为3维工业测量。无论是工程进
3、程各阶段的测量工作，还是不同工程的测量工作，都需要根据误差分析和测量平差理论选择适当的测量手段，并对测量成果开展处理和分析，也就是说，测量数据处理是工程测量的重要内容。二、测量平差理论最小二乘法广泛应用于测量平差。最小二乘配置包括了平差、滤波和推估。附有限制条件的条件平差模型被称为概括平差模型，它是各种经典的和现代平差模型的统一模型。测量误差理论主要表现在对模型误差的研究上，主要包括:平差中函数模型误差、随机模型误差的鉴别或诊断；模型误差对参数估计的影响，对参数和残差统计性质的影响；病态方程与控制网及其观测方案设计的关系。由于变形监测网参考点稳定性检验的需要，导致了自由网平差和拟稳平差的出现和

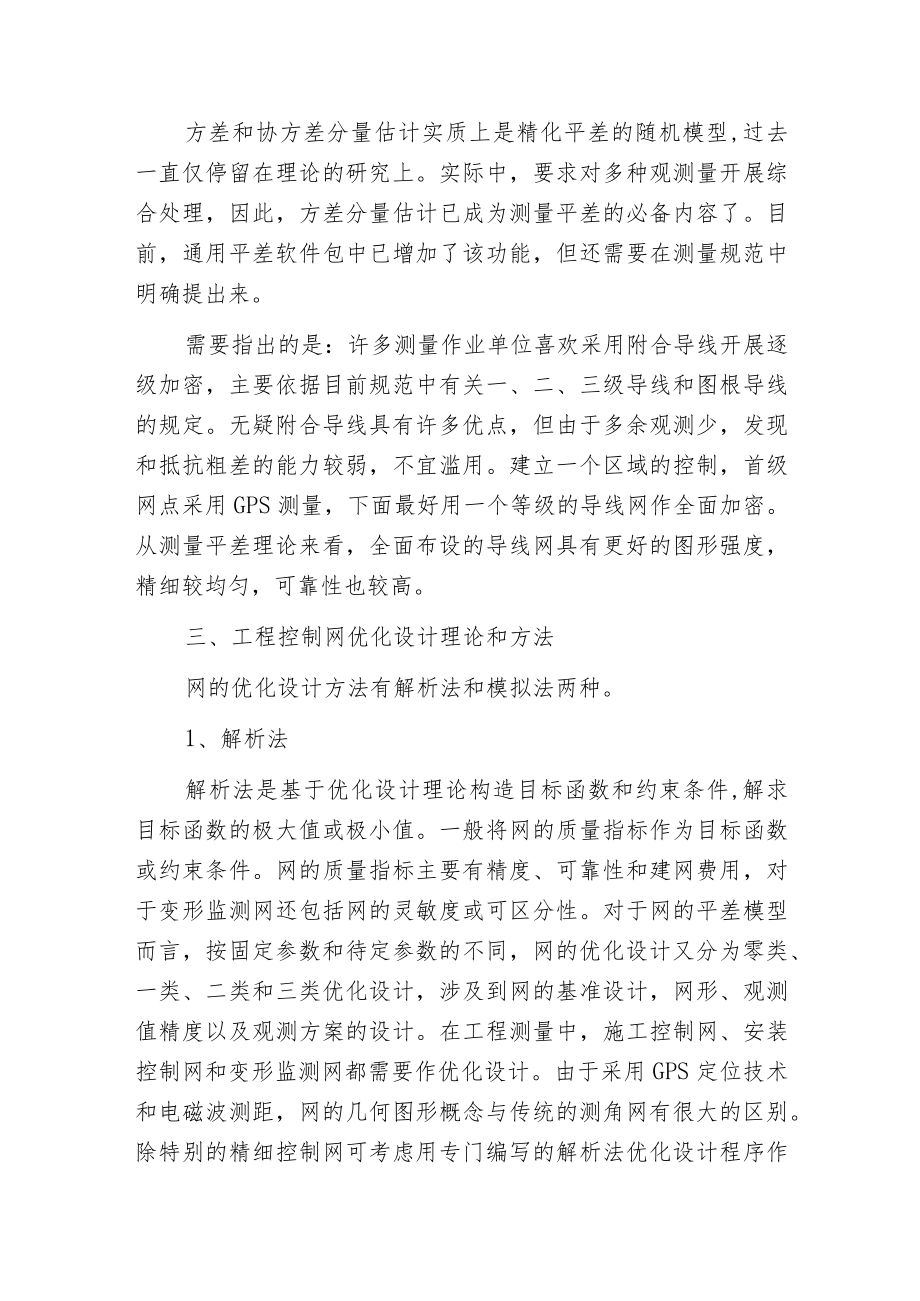

4、发展。观测值粗差的研究促进了控制网可靠性理论，以及变形监测网变形和观测值粗差的可区分性理论的研究和发展。针对观测值存在粗差的客观实际，出现了稳健估计（或称抗差估计）；针对法方程系数阵存在病态的可能，发展了有偏估计。与最小二乘估计相区别，稳健估计和有偏估计称为非最小二乘估计。巴尔达的数据探测法对观测值中只存在一个粗差时有效，稳健估计法具有抵抗多个粗差影响的优点。建立改正数向量与观测值真误差向量之间的函数关系，可对多个粗差同时开展定位和定值，这种方法已在通用平差软件包中得到算法实现和应用。方差和协方差分量估计实质上是精化平差的随机模型,过去一直仅停留在理论的研究上。实际中，要求对多种观测量开展综合
5、处理，因此，方差分量估计已成为测量平差的必备内容了。目前，通用平差软件包中已增加了该功能，但还需要在测量规范中明确提出来。需要指出的是：许多测量作业单位喜欢采用附合导线开展逐级加密，主要依据目前规范中有关一、二、三级导线和图根导线的规定。无疑附合导线具有许多优点，但由于多余观测少，发现和抵抗粗差的能力较弱，不宜滥用。建立一个区域的控制，首级网点采用GPS测量，下面最好用一个等级的导线网作全面加密。从测量平差理论来看，全面布设的导线网具有更好的图形强度，精细较均匀，可靠性也较高。三、工程控制网优化设计理论和方法网的优化设计方法有解析法和模拟法两种。1、解析法解析法是基于优化设计理论构造目标函数和
6、约束条件,解求目标函数的极大值或极小值。一般将网的质量指标作为目标函数或约束条件。网的质量指标主要有精度、可靠性和建网费用，对于变形监测网还包括网的灵敏度或可区分性。对于网的平差模型而言，按固定参数和待定参数的不同，网的优化设计又分为零类、一类、二类和三类优化设计，涉及到网的基准设计，网形、观测值精度以及观测方案的设计。在工程测量中，施工控制网、安装控制网和变形监测网都需要作优化设计。由于采用GPS定位技术和电磁波测距，网的几何图形概念与传统的测角网有很大的区别。除特别的精细控制网可考虑用专门编写的解析法优化设计程序作网的优化设计外，其他的网都可用模拟法开展设计。模拟法优化设计的软件功能和开展
7、优化设计的步骤主要是：根据设计资料和地图资料在图上选点布网，获取网点近似坐标（最好将资料作数字化扫描并在微机上开展）。模拟观测方案，根据仪器确定观测值精度，可进一步模拟观测值。计算网的各种质量指标如精度、可靠性、灵敏度。精度应包括点位精标（最好将资料作数字化扫描并在微机上开展）。模拟观测方案，根据仪器确定观测值精度，可进一步模拟观测值。计算网的各种质量指标如精度、可靠性、灵敏度。精度应包括点位精度、相邻点位精度、任意两点间的相对精度、最弱点和最弱边精度、边长和方位角精度。进一步可计算坐标未知数的协方差阵或部分点坐标的协方差阵，协方差阵的主成份计算，特征值计算，点位误差椭圆、置信椭圆的计算等。可
8、靠性包括每个观测值的多余观测分量（内部可靠性）和某一观测值的粗差界限值对平差坐标的影响（外部可靠性）。灵敏度包括灵敏度椭圆、在给定变形向量下的灵敏度指标以及观测值的灵敏度影响系数。将计算出的各质量指标与设计要求的指标比较，使之既满足设计要求，又不致于有太大的富余。通过改变观测值的精度或改变观测方案（增加或减少观测值）或局部改变网形（增加或减少网点）等方法重新作上述设计计算，直到获取一个较好的结果。在实践中，总结出了下述优化设妙策略：先固定观测值的精度，对选取的网点，观测所有可能的边和方向，计算网的质量的指标，若质量偏低，则必须提高观测值的精度。在某一组先验精度下，若网的质量指标偏高了，这时可按
9、观测值的内部可靠性指标ri,删减观测值。ri太大，说明该观测值显得多余，应删去；若ri很小，则该观测值的精度不宜增加。这种根据ri大小来删除观测值的方法称为从“密”到“疏”，从“肥”到“瘦”的优化策略。2、模拟法从模拟法优化设计的整个过程来看，它是一种试算法，需要有一个好的软件。该软件除具有通用平差软件的功能外,在成果输出的多样性、直观性，在可视化以及人机交互界面设计方面都有更求。同时也要求设计者具有坚实的专业知识和丰富的经验。用模拟法可获得一个相对较优且切实可行的方案，可进一步用模拟观测值作网的平差计算，同时可模拟观测值粗差并计算对结果的影响。这种方法称为数学扭曲法或蒙特卡洛法。对于一个精度、可靠性以及灵敏度要求极高的监测网或精细控制网，作上述优化设计和精细计算是十分必要的。结语工程技术的发展不断对测量工作提出新的要求，同时，现代科学技术和测绘新技术的发展，给直接为经济建设服务的工程测量带来了严峻的挑战和极好的机遇。特别是全球定位系统(GPS)、地理信息系统(GIS)、摄影测量与遥感(RS)以及数字化测绘和地面测量先进技术的发展，使工程测量的手段、方法和理论产生了深刻的变化。工程测量的领域在进一步扩展，而且正朝着测量数据采集和处理的自动化、实时化和数字化方向发展。
