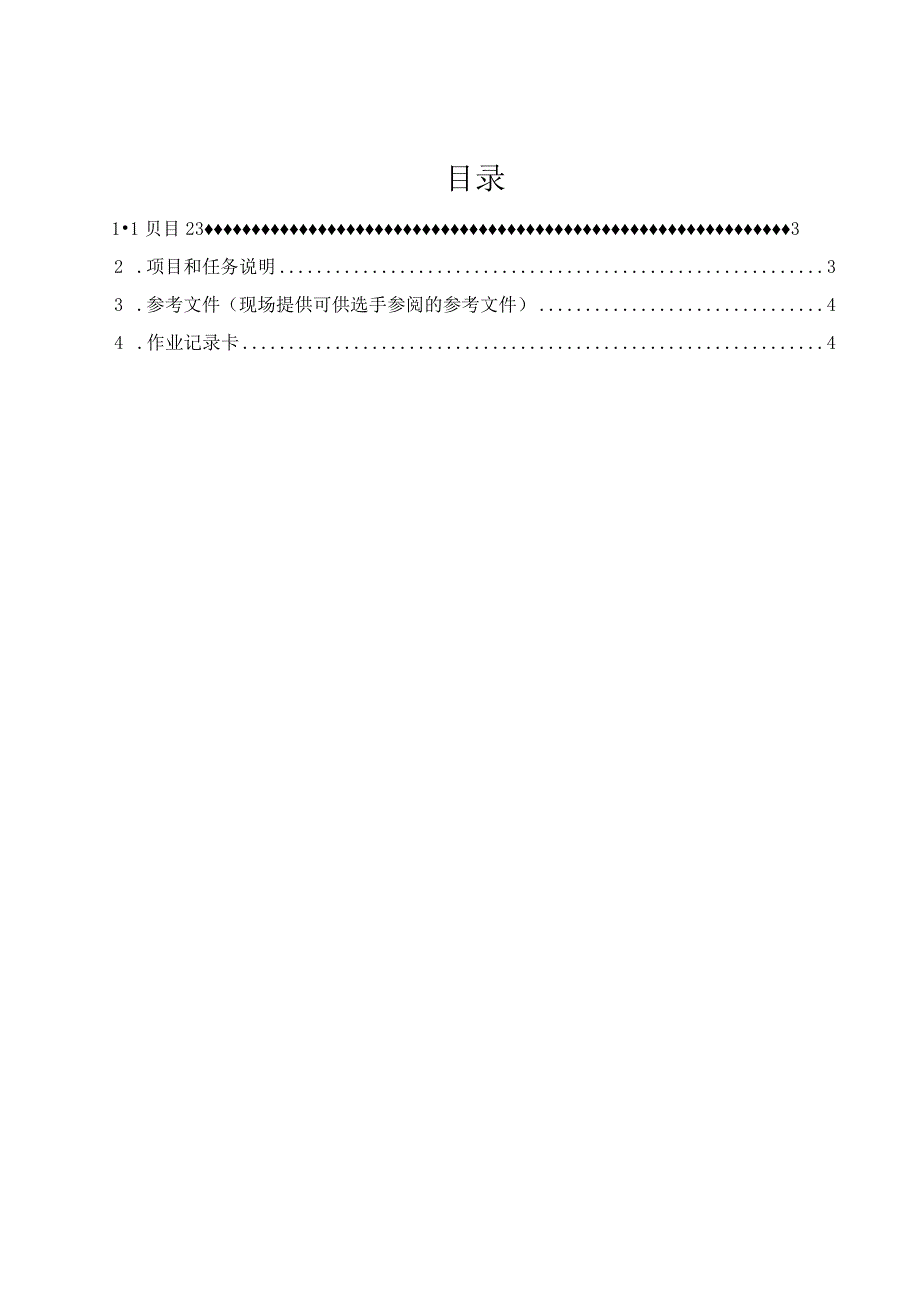

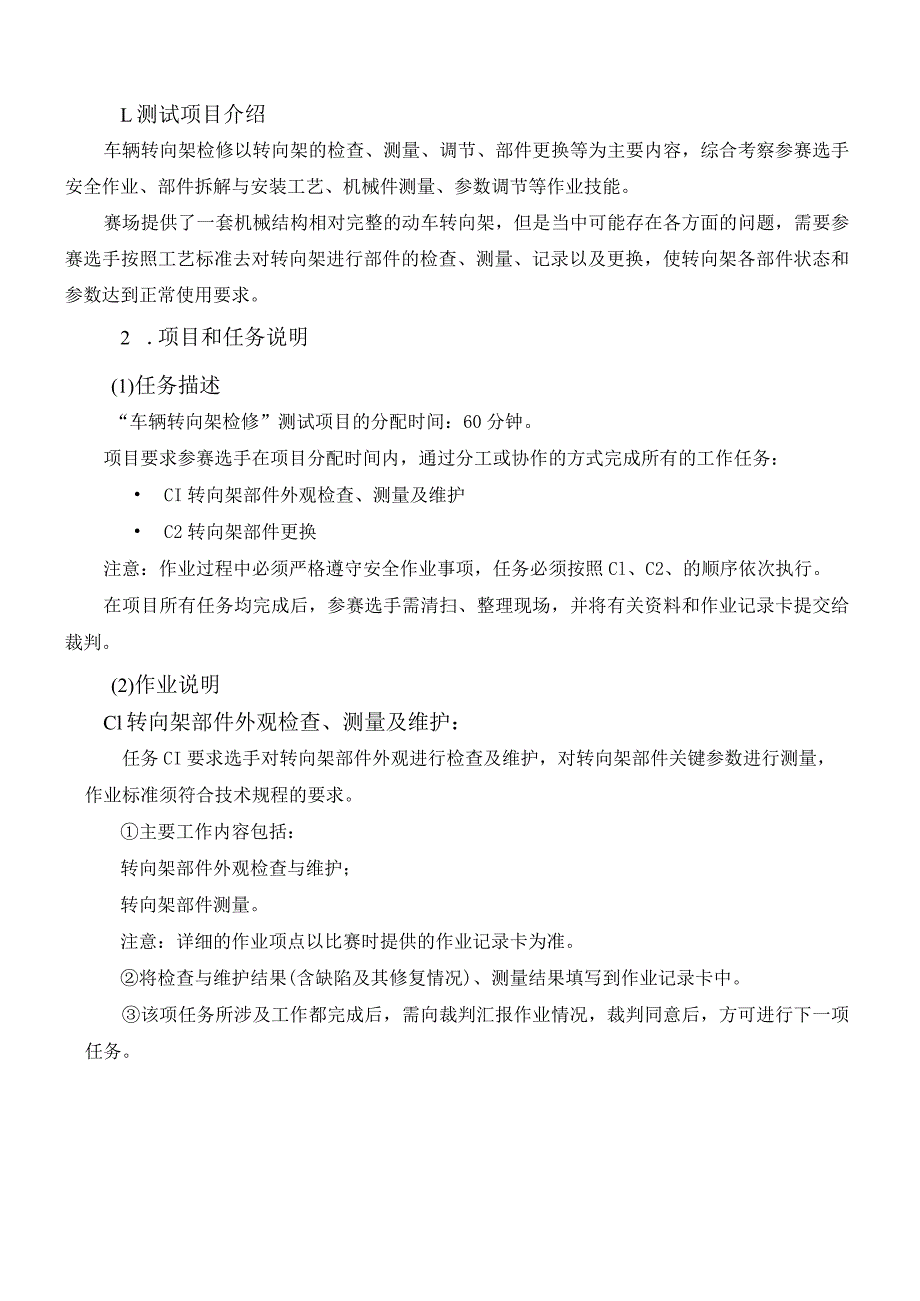

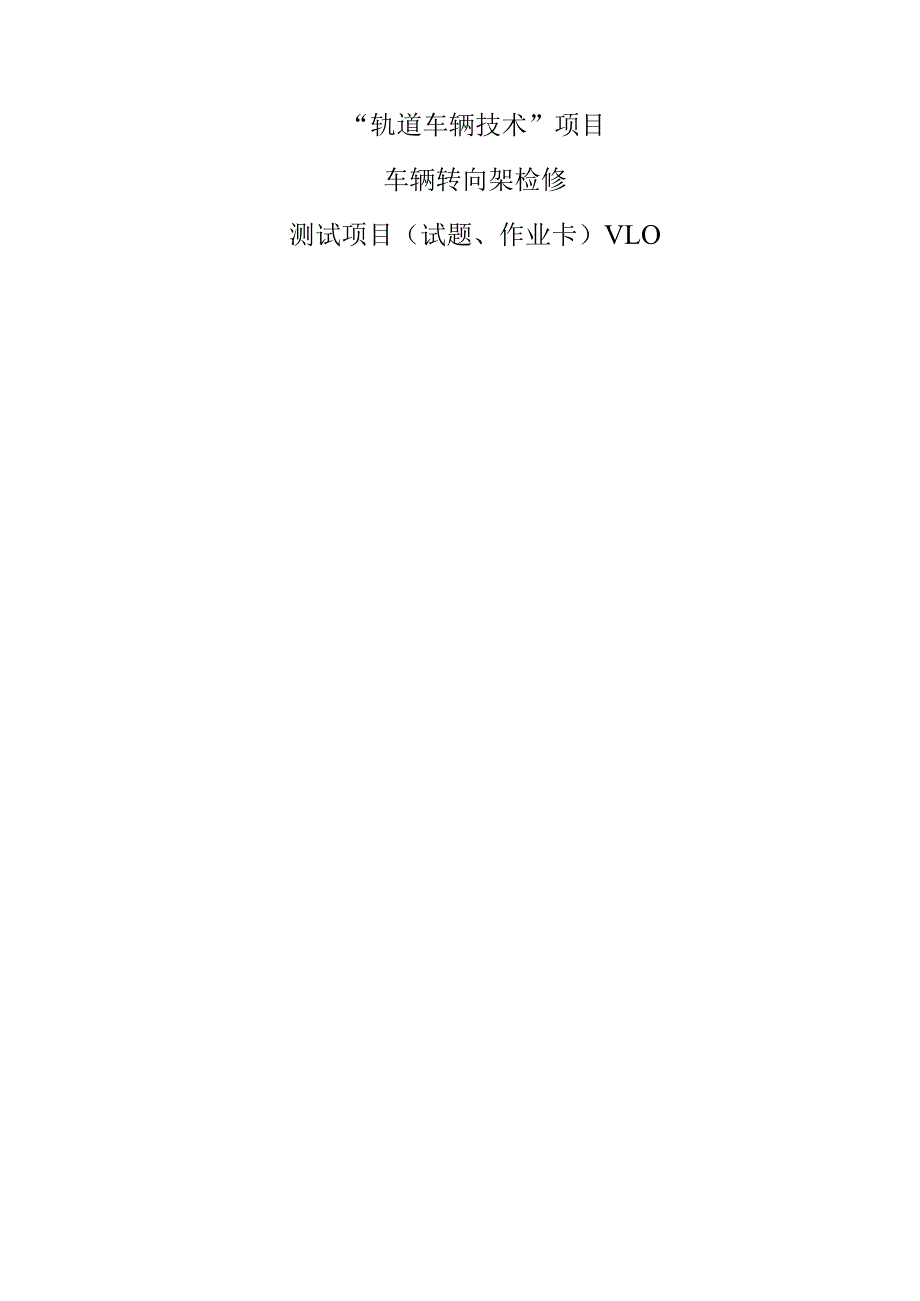

1、“轨道车辆技术”项目车辆转向架检修测试项目（试题、作业卡）VLO目录11贝目2332 .项目和任务说明33 .参考文件（现场提供可供选手参阅的参考文件）44 .作业记录卡4L测试项目介绍车辆转向架检修以转向架的检查、测量、调节、部件更换等为主要内容，综合考察参赛选手安全作业、部件拆解与安装工艺、机械件测量、参数调节等作业技能。赛场提供了一套机械结构相对完整的动车转向架，但是当中可能存在各方面的问题，需要参赛选手按照工艺标准去对转向架进行部件的检查、测量、记录以及更换，使转向架各部件状态和参数达到正常使用要求。2 .项目和任务说明(1)任务描述“车辆转向架检修”测试项目的分配时间：60分钟。项目
2、要求参赛选手在项目分配时间内，通过分工或协作的方式完成所有的工作任务： CI转向架部件外观检查、测量及维护 C2转向架部件更换注意：作业过程中必须严格遵守安全作业事项，任务必须按照Cl、C2、的顺序依次执行。在项目所有任务均完成后，参赛选手需清扫、整理现场，并将有关资料和作业记录卡提交给裁判。(2)作业说明Cl转向架部件外观检查、测量及维护：任务CI要求选手对转向架部件外观进行检查及维护，对转向架部件关键参数进行测量，作业标准须符合技术规程的要求。主要工作内容包括：转向架部件外观检查与维护；转向架部件测量。注意：详细的作业项点以比赛时提供的作业记录卡为准。将检查与维护结果(含缺陷及其修复情况)
3、、测量结果填写到作业记录卡中。该项任务所涉及工作都完成后，需向裁判汇报作业情况，裁判同意后，方可进行下一项任务。C2转向架部件更换：任务C2要求选手对转向架相关部件进行更换，作业标准须符合技术规程的要求。主要工作内容包括：垂向减振器更换；制动闸片更换；轴箱前盖更换。注意：详细的作业项点以比赛时提供的作业记录卡为准。更换部件前，需向裁判汇报，得到裁判许可后，才可领取物料进行更换。将作业结果填写到作业记录卡中。该项任务所涉及工作都完成后，需向裁判汇报作业情况，裁判同意后，方可进行下一项任务。3 .参赛选手须知D选手严禁携带与比赛无关的任意设备进场。2）项目所需工具、电气元器件、材料等，均由赛场提供
4、，选手可自行挑选使用。3）如果选手被认定以危险的方式进行工作或产生，形成了工作场所中的安全隐患，选手会被扣分直至取消参赛权利，危险的操作包括但不限于：没有使用适当的个人防护用品；没有做好或未确认场所安全防护；野蛮操作或不安全的作业方式；未经申请擅自停送电；对设备、自身或他人造成伤害。4）比赛过程中，选手可向裁判申请一些与比赛内容无实际关联的帮助，比如上洗手间或上报设备、设施、工装、工具故障等。5）项目提供的参考文件可供选手自行查阅。4.参考文件（现场提供可供选手参阅的参考文件）1）Clol车辆转向架检修赛位设备说明2） C102转向架使用说明4） C201车辆转向架检修技术规程5） .作业记录
5、卡1) ClT转向架零部件检查记录卡2) CI-2转向架零部件测量记录卡3) C2转向架零部件更换记录卡注：表格详见下文。Cl-I转向架零部件检查记录卡赛位号:选手赛号:1位3位2位4位填写说明：1、检查结果为测量值时，需填写准确的数值2、检查结果为非测量值时，若无缺陷情况，在检查结果是否正常选项中“是”后方做标记，标记方式为“/”，缺陷描述无需填写3、检查结果为非测量值时，若有缺陷情况，在检查结果是否正常选项中“否”后方做标记，标记方式为“/”，并填写具体缺陷描述，必要时可以在“补充说明”中详细描述，故隙不用排除序号检查项检查结果（含缺陷描述）1零部件检查构架检查（包含表面状态、紧固件及防松
6、标记）正常：是口否口缺陷描述：2轴箱弹簧及垂向液压减振器（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：3轴箱（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：4零部件检查轮对（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：5制动盘面（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：6个气并贫（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：7横向液压减振器（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：8牵引座/牵引杆（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：9制动管路（包含管路状态、管夹状态、紧固件及防松标记）正常：是口
7、否口缺陷描述：10基础制动装置（包含表面状态、紧固件及防松标记）正常：是口否口缺陷描述：11零部件检查电机安装（包含部件状态、接地线、紧固件及防松标记）正常：是口否口缺陷描述：12齿轮箱及吊杆（包含部件状态、紧固件及防松标记）正常：是口否口缺陷描述：转向架部件检查记录未卜充说明（必要时填写）：Cl-2转向架零部件测量记录卡赛位号:选手赛号:jww填写说明：1、检查结果为测量值时，需填写准确的数值2、检查结果为非测量值时，根据实际情况在“是或”否“后方做标记，标记方式为“囚”3、如存在缺陷需要具体描述位置及状态，故隙不用排除序号测量项测量结果1车轮外形测量车轮轮缘高度标准值：270.5mm1位2
8、位3位4位3处轮缘高度mmmmmm3处轮缘高度mmmmmm3处轮缘高度mmnunmm3处轮缘高度mmnunInm测量平均结果mm测量平均结果mm测量平均结果mm测量平均结果mm正常：是口否口正常：是否口正常：是口否口正常：是口否口缺陷描述：2踏面圆周磨耗标准值:07mm1位2位3位4位3处踏面圆周磨耗 mm mm mm3处踏面圆周磨耗 mm mm mm3处踏面圆周磨耗mmmmmm3处踏面圆周磨耗mmmmmm测量平均结果：测量平均结果：测量平均结果：测量平均结果：mmmmmmmm正常：是口否口正常：是口否口正常：是口否口正常：是口否口缺陷描述：标准值：320.5mm1位2位3位4位轮缘厚咬3处轮
9、缘厚度mmnunnun3处轮缘厚度mmmmmm3处轮缘厚度mmnunmm3处轮缘厚度mmnunInm3测量平均结果：mm测量平均结果：mm测量平均结果：mm测量平均结果：mm正常：是口否口正常：是口否口正常：是口否口正常：是口否口缺陷描述：标准值：0nun1位2位3位4位4垂直磨耗3处垂直磨耗正常是口否口正常是口否口正常是口否口3处垂直磨耗正常是口否口正常是口否口正常是口否口3处垂直磨耗正常是口否口正常是口否口正常是口否口3处垂直磨耗正常是口否口正常是口否口正常是口否口缺陷描述：标准值：1353（0,卜2)mm1位-2位3位-4位5轮对内侧距测量轮对内侧距mmmmmm轮对内侧距mmnunmm测
10、量平均结果：mm测量平均结果：mm缺陷描述：6轴箱弹簧相对高差测量1位、2位轴箱弹簧测量值1：mm测量值2：mm3位、4位轴箱弹簧测量值3：mm测量值4：m1位、2位轴箱弹簧相对高差：mm3位、4位轴箱弹簧相对高差：mm1位、2位、3位、4位轴箱弹簧最大值相对高差：mm相对高差状态，正常：是否转向架部件测量记录补充说明（必要时填写）:C3转向架零部件更换记录卡赛位号:选手赛号:1位3位2位4位填写说明：1、按照记录卡中所指定位置进行相应部件更换，更换时需进行相应紧固力矩的施加和放松标记的涂打，对应力矩数值需在记录卡相应位置进行记录2、若拆下来的零部件存在缺陷须在“零部件缺陷描述”进行描述，故障不用排除，若没有则无需填写序号更换零部件名称更换位置力矩数值零部件缺陷描述1轴端盖更换4位M20：Nm2制动闸片更换1位/3一系垂向减震器2位M12：Nm
