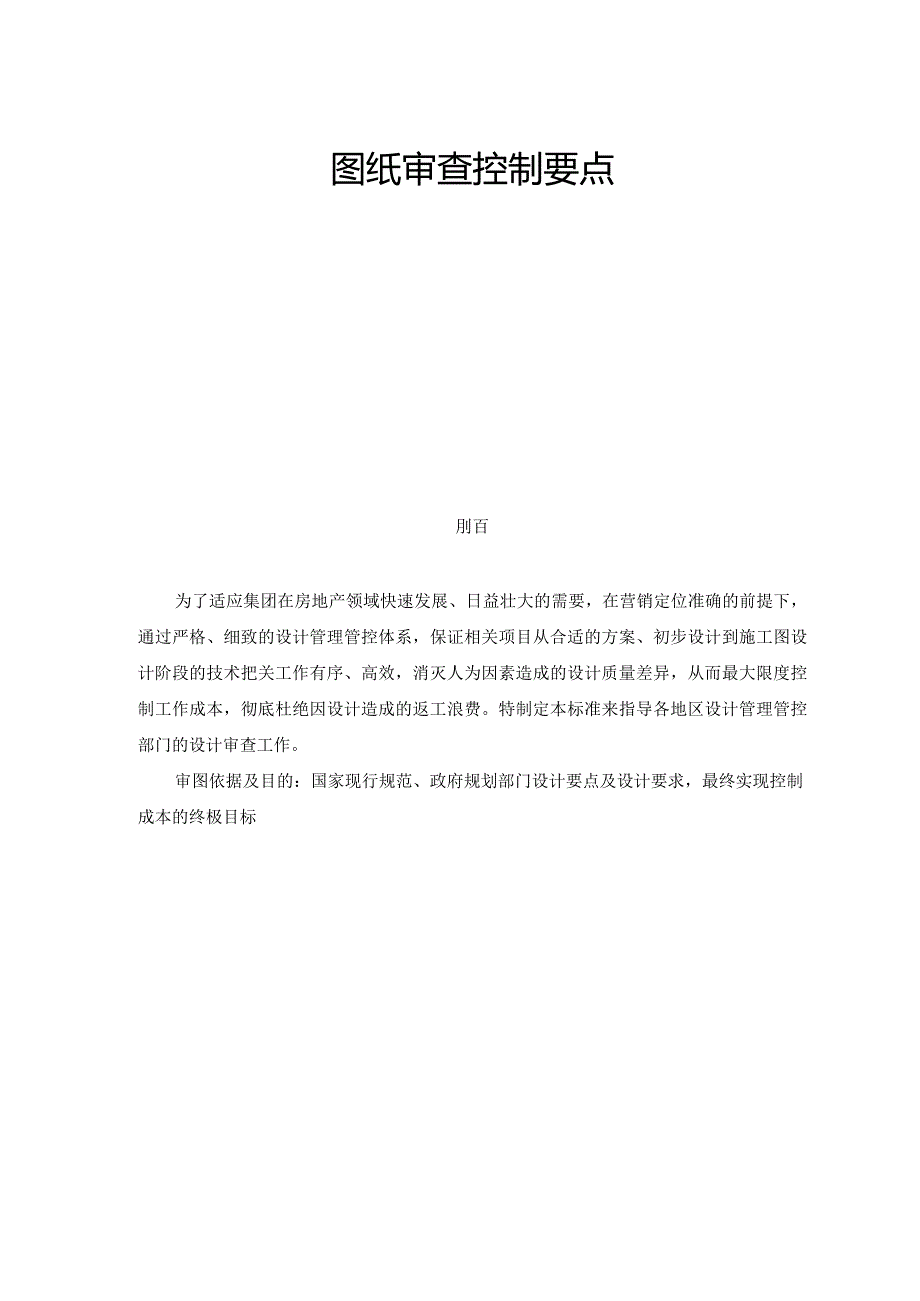

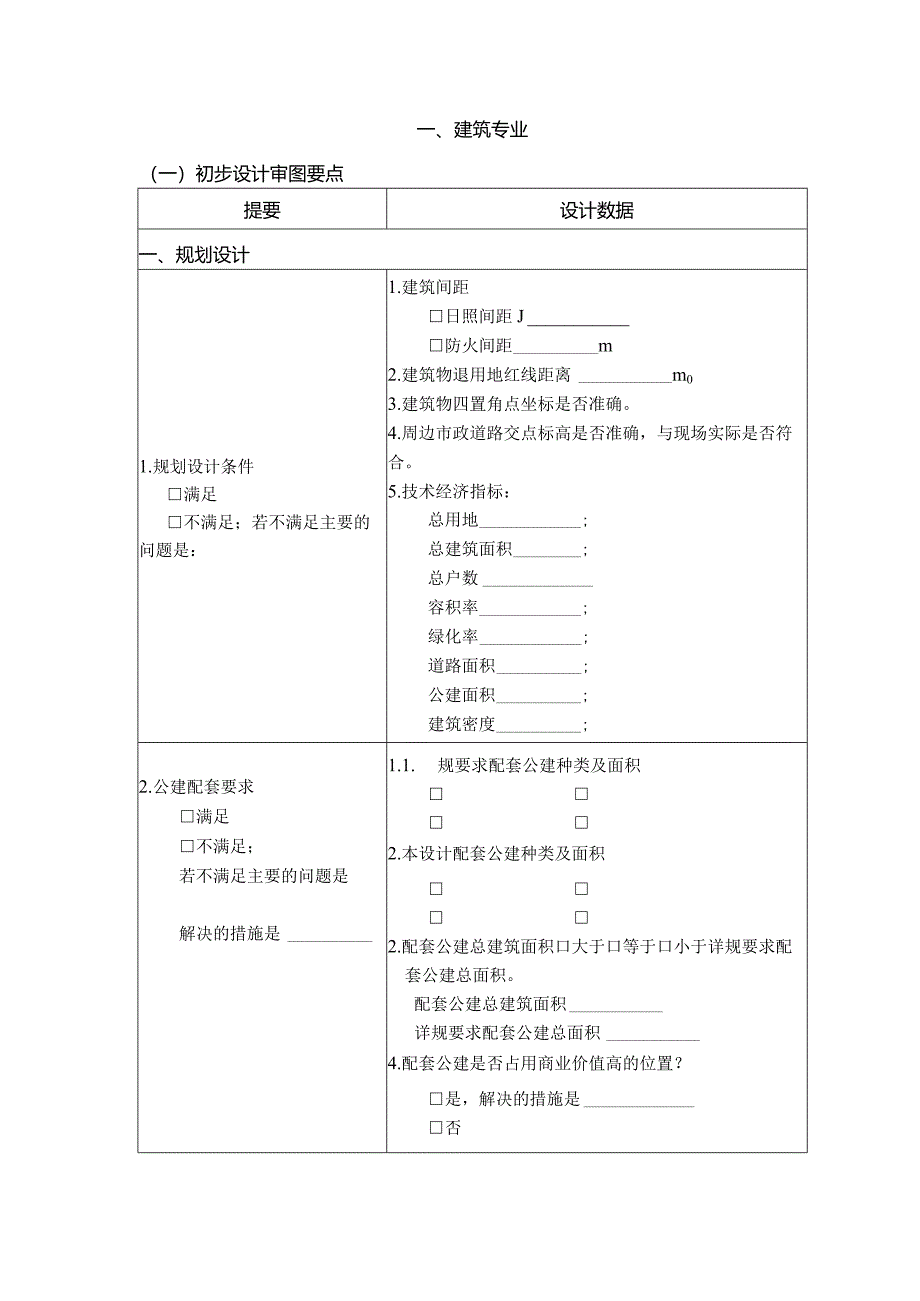

1、图纸审查控制要点刖百为了适应集团在房地产领域快速发展、日益壮大的需要，在营销定位准确的前提下，通过严格、细致的设计管理管控体系，保证相关项目从合适的方案、初步设计到施工图设计阶段的技术把关工作有序、高效，消灭人为因素造成的设计质量差异，从而最大限度控制工作成本，彻底杜绝因设计造成的返工浪费。特制定本标准来指导各地区设计管理管控部门的设计审查工作。审图依据及目的：国家现行规范、政府规划部门设计要点及设计要求，最终实现控制成本的终极目标一、建筑专业（一）初步设计审图要点提要设计数据一、规划设计1.规划设计条件满足不满足；若不满足主要的问题是：1 .建筑间距日照间距J防火间距m2 .建筑物退用地红线

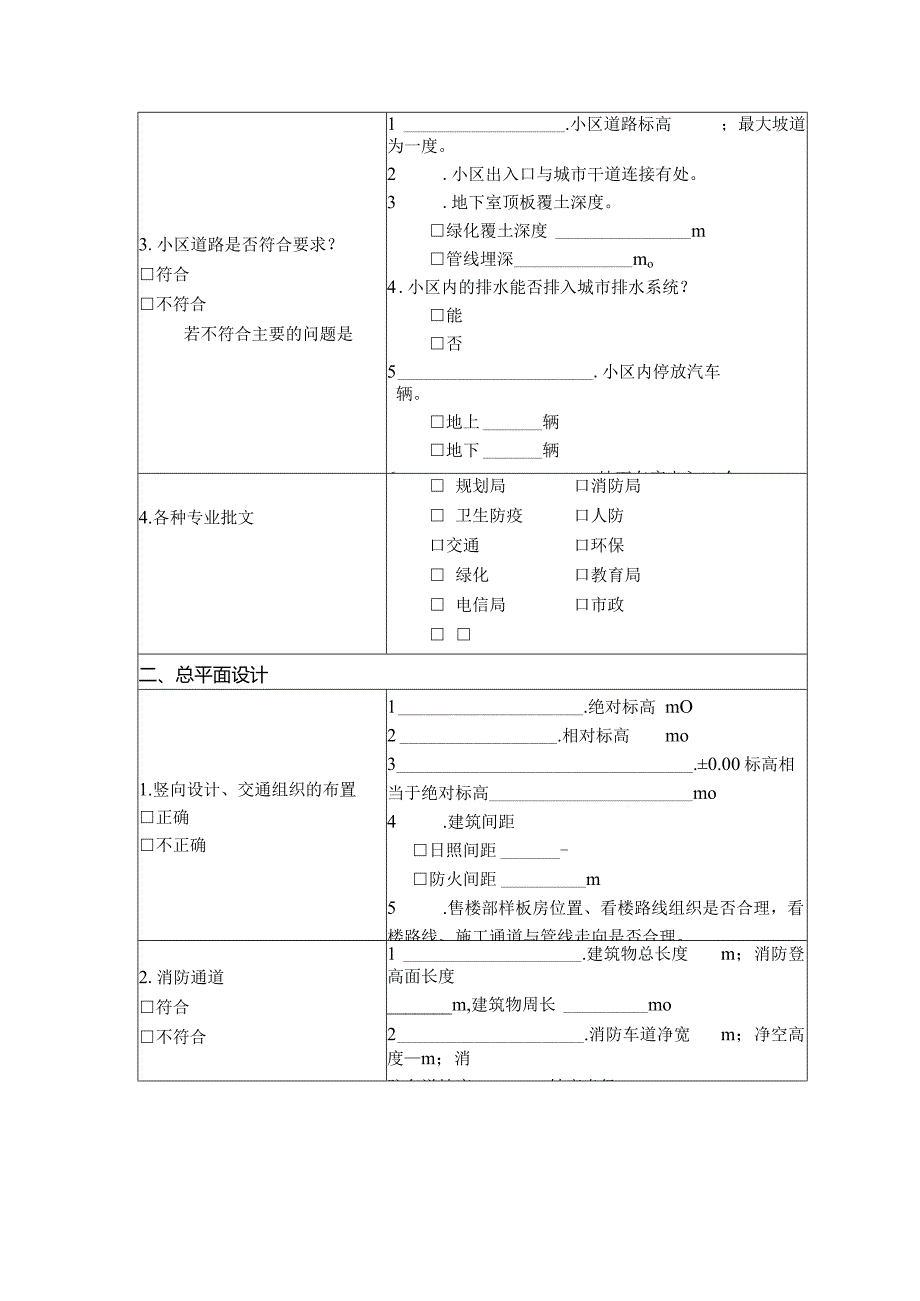

2、距离m03 .建筑物四置角点坐标是否准确。4 .周边市政道路交点标高是否准确，与现场实际是否符合。5 .技术经济指标：总用地;总建筑面积;总户数容积率;绿化率;道路面积;公建面积;建筑密度;停车位辆/户。2.公建配套要求满足不满足；若不满足主要的问题是解决的措施是1.1. 规要求配套公建种类及面积2.本设计配套公建种类及面积2.配套公建总建筑面积口大于口等于口小于详规要求配套公建总面积。配套公建总建筑面积详规要求配套公建总面积4.配套公建是否占用商业价值高的位置？是，解决的措施是否3.小区道路是否符合要求？符合不符合若不符合主要的问题是1 .小区道路标高；最大坡道为一度。2 .小区出入口与城市
3、干道连接有处。3 .地下室顶板覆土深度。绿化覆土深度m管线埋深mo4 .小区内的排水能否排入城市排水系统？能否5 .小区内停放汽车辆。地上辆地下辆6 .地下车库出入口个。4.各种专业批文 规划局口消防局 卫生防疫口人防口交通口环保 绿化口教育局 电信局口市政 二、总平面设计1.竖向设计、交通组织的布置正确不正确1 .绝对标高mO2 .相对标高mo3 .0.00标高相当于绝对标高mo4 .建筑间距日照间距-防火间距m5 .售楼部样板房位置、看楼路线组织是否合理，看楼路线、施工通道与管线走向是否合理。6 .入口广场、门楼等卖场景观设计符合要求。2.消防通道符合不符合1 .建筑物总长度m；消防登高面
4、长度m,建筑物周长mo2 .消防车道净宽m；净空高度m；消防车道坡度;转弯半径m03 .消防车道是否结合园林设计。3.综合管线合理不合理1 .供配电管线位置是否影响楼盘的开发进度。2 .排污管线位置是否影响楼盘的开发进度。3 .化粪池的位置是否影响楼盘的开发进度；是否隐蔽及便于清运。三、单体设计1.建筑类别 商住 住宅 公建建筑总层数层，裙楼层。主楼层，裙楼及结构转换层层高，地下层。建筑总高度m,建筑耐火等级级。建筑防水等级一级，抗震设计烈度度。四、单体设计（住宅部分）1.平面设计合理欠合理1.标准层户型类型及每套面积：户型套内面积房数厅数4理不合理，主要的问题是建筑面积营销定位面积实用率2.
5、首层大堂建筑面积11净高m2.主要功能空间尺寸（净空）合理欠合理户型厨房平面尺寸（长X宽）客厅开间m主人房开间m主人房M所开间m合理欠合理3.装修设计，家具及设备布置合理欠合理1 .家具布置图是否合理2 .各类电器布置：空调、冰箱、洗衣机、油烟机、热水器、消毒柜等位置是否合理。3 .各类开关、插座、户内强弱电箱布置是否合理。4 .各类上下水管线、燃气管、燃气表、水表布置是否合理。5 .各类空调孔、燃气直排孔、卫生间排气孔布置是否合理，与室外各类管线是否冲突。6 .暖气位置是否合理。7 .卫生间的洁具、配件、地漏布置是否合理。8 .厨房的橱柜及配件设计是否符合交楼标准，布置是否合理。是否隐梁隐柱
6、隐藏层次是否合格门跺是否符合装修效果5.立面设计合理欠合理外墙装饰砖O窗采用： 铝合金窗 钢窗 铝塑窗空调机位： 合理 不合理6.剖面设计合理欠合理1 .首层大堂净空m（至装修完成面）。2 .标准层层高Hlo3 .裙楼层高度m,层。4 .电梯顶层高度m05 .电梯机房高度m06 .屋面水池高度m。7 .地下室层高m；净高m。五、单体设计（裙房部分）1.平面设计合理欠合理若不合理主要的问题是1 .功能分区是否明确；住宅大堂入口租赁部分入口小区内部使用部分入口2 .是否有利于物业管理管控；是否；若不符合主要的问题是3 .有口否餐饮功能；是否设给排水、排烟、排污、隔油等设施；有没有4 .商铺铺面宽度
7、与进深比例：5 .架空层是口否做设备用房、绿化、停车位。9 .是否有大型商业，是否设中央空调。10 .住宅大堂位置是否合理；是否有利于组织售楼参观路线；是否自然采光通风；室内空间设计是否符合隐柱要求；平面尺寸、面积、净高是否合理；室内设计与室外园林是否协调。2.立面设计合理欠合理；若不合理主要的问题是1. 架空层设备用房是否影响建筑物整体立面效果。2. 口是口否统一考虑空调室外机的位置。3. 口是口否和相关项目整体风格统一。3.剖面设计合理欠合理；若不合理主要的问题是裙楼层高m,净高m,层。六、地下室设计1.地下室范围、面积、层高、标高控制1 .地下室边界是否符合规划要求。2 .地下车位按m2
8、/车位控制。3 .地下室顶板及底板标高o2.防火分区、防烟分区划分符合不符合；若不符合主要的问题是1 .防火分区个，面积m2o2 .是否和人防分区协调。3.设备用房的设置符合不符合；若不符合主要的问题是1 .柴油发电机的烟管伸至。2 .变配电房顶部是否有厨、浴、厕、水池、洗衣房？口有口没有4 .进排风位置：恰当口不恰当5 .设备用房口是口否影响住宅使用。4.疏散符合规定不符合规定；若不符合主要的问题是1 .车道出入口个。2 .车道宽度mo3 .人员出入口个。4.作为停车库时的要求符合不符合；若不符合主要的问题是1 .地下停车场面积m2o2 .停车部。3 .车行道宽度：双车道m单车道m04 .汽
9、车坡道一度,汽车坡道起始坡道一度。5 .利用人防疏散口解决非住户人员停车后出地面问题。5.作为人防地下室时的要求符合不符合；若不符合主要的问题是1 .属级人防。2 .防护单元面积m2o3 .平战结合时战时为O平时为O4 .人防出入口个。6.地下室防水符合要求不符合要求；若不符合主要的问题是1 .集水井个。集水井间距O2 .防水措施是否符合要求。七、设备用房及构造1.弱电井尺寸是否经济经济不经济；若不经济主要的问题是首层净空m；标准层净空m02.电梯选用经济不经济；若不经济主要的问题是1.台数台；2.载重Kg；3.人数人；4.速度m/s；5 .井道尺寸（宽X深）mm；6 .地坑深度m；7.顶层高
10、度m八、其他1.图纸质量优良及格不及格若不及格的主要问题是1 .图纸是否齐全？齐全不齐全2 .是否每个单位工程一份图纸目录、一套齐全的图纸，一个图号一张图？是否3 .管理管控部门及各专业审查意见是否齐全？ 齐全 不齐全 部份齐全（二）施工图设计审图要点提要设计数据1.与施工报建图是否统一？统一不统一施工报建图施工图统一不统一总建筑面积（m2）总户数（户）建筑总层数（层）标准层总户数（户）容积率顶层复式（有无）1、建筑说明和装修构造做法表是否有错漏或交待不清，是否符合交房建造标准；2、核查平面图中各隔间尺寸的标注是否清楚，核查轴线与柱子、墙体的尺寸；3、核查立面图、剖面图中层标高、门窗与平面是否
11、相符，立面是否与效果图相符；4、核查屋顶电梯机房及水箱间的标高疏散设计是否合理等，核查屋面排水设计及雨水管的位置是否合理；5、核查平面详图、墙身详图是否与平面、立面一致；6、核查空调位摆放及空调洞的设计是否合理，放置空调室外机的位置宽度、进深是否满足需要；7、核查与屋面、露台交接的室内外做法是否会倒灌等；8、核查楼梯踏步宽、高，楼梯平台宽度是否合理；9、核查设计是否符合施工图设计任务书；10、核查门窗表、门窗详图是否与平面、立面相对应，是否合理；11、核查地下车库排水设计是否合理；12、核查总图的竖向标高与市政道路标高相对设计是否合理；一、单体设计1.住宅大堂设计是否合理合理欠合理；若不合理主
