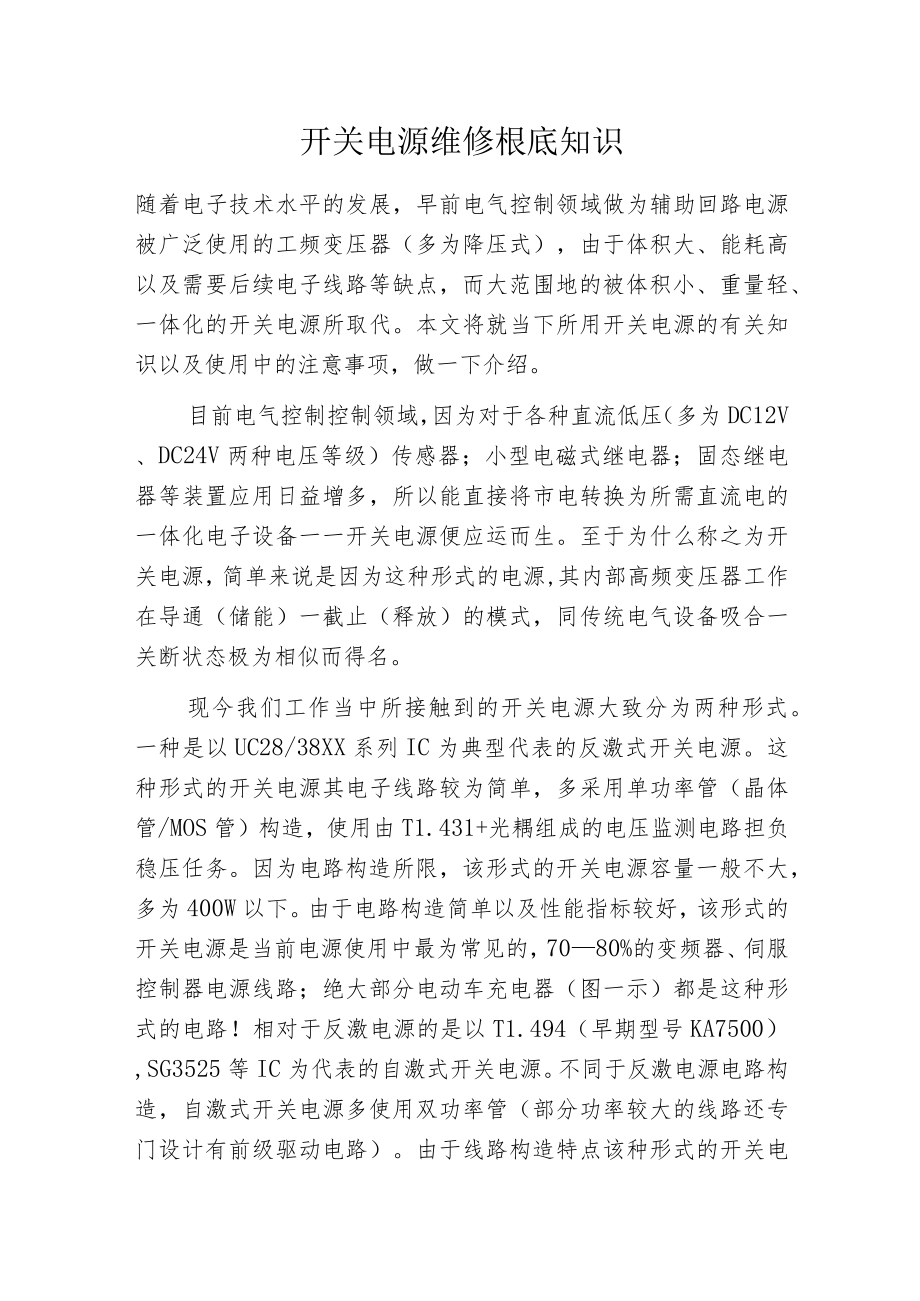

1、开关电源维修根底知识随着电子技术水平的发展，早前电气控制领域做为辅助回路电源被广泛使用的工频变压器（多为降压式），由于体积大、能耗高以及需要后续电子线路等缺点，而大范围地的被体积小、重量轻、一体化的开关电源所取代。本文将就当下所用开关电源的有关知识以及使用中的注意事项，做一下介绍。目前电气控制控制领域，因为对于各种直流低压（多为DC12V、DC24V两种电压等级）传感器；小型电磁式继电器；固态继电器等装置应用日益增多，所以能直接将市电转换为所需直流电的一体化电子设备一一开关电源便应运而生。至于为什么称之为开关电源，简单来说是因为这种形式的电源,其内部高频变压器工作在导通（储能）一截止（释放）的
2、模式，同传统电气设备吸合一关断状态极为相似而得名。现今我们工作当中所接触到的开关电源大致分为两种形式。一种是以UC28/38XX系列IC为典型代表的反激式开关电源。这种形式的开关电源其电子线路较为简单，多采用单功率管（晶体管/MOS管）构造，使用由T1.431+光耦组成的电压监测电路担负稳压任务。因为电路构造所限，该形式的开关电源容量一般不大，多为400W以下。由于电路构造简单以及性能指标较好，该形式的开关电源是当前电源使用中最为常见的，7080%的变频器、伺服控制器电源线路；绝大部分电动车充电器（图一示）都是这种形式的电路！相对于反激电源的是以T1.494（早期型号KA7500）,SG352

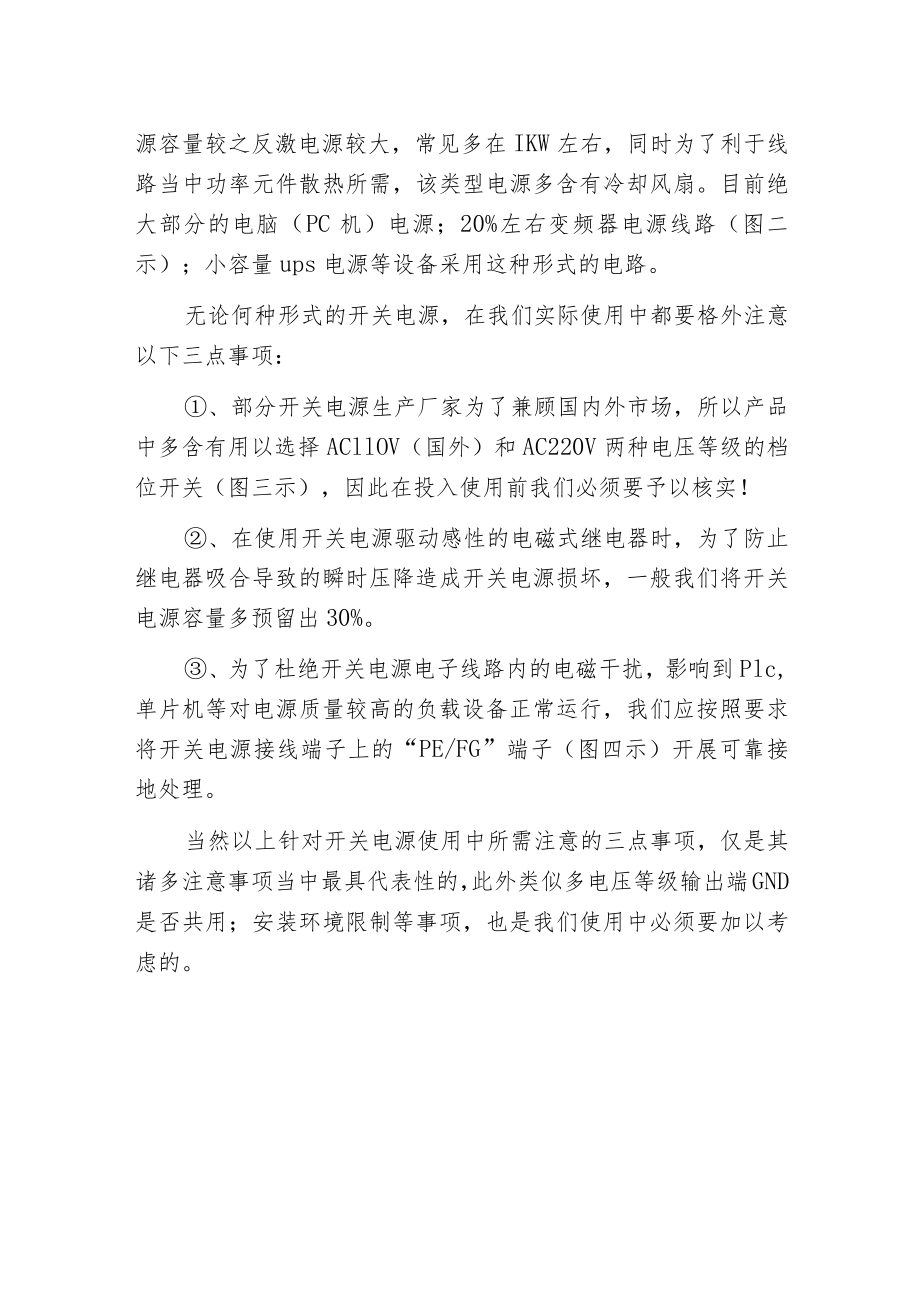

3、5等IC为代表的自激式开关电源。不同于反激电源电路构造，自激式开关电源多使用双功率管（部分功率较大的线路还专门设计有前级驱动电路）。由于线路构造特点该种形式的开关电源容量较之反激电源较大，常见多在IKW左右，同时为了利于线路当中功率元件散热所需，该类型电源多含有冷却风扇。目前绝大部分的电脑（PC机）电源；20%左右变频器电源线路（图二示）；小容量ups电源等设备采用这种形式的电路。无论何种形式的开关电源，在我们实际使用中都要格外注意以下三点事项：、部分开关电源生产厂家为了兼顾国内外市场，所以产品中多含有用以选择ACllOV（国外）和AC220V两种电压等级的档位开关（图三示），因此在投入使用前我们必须要予以核实！、在使用开关电源驱动感性的电磁式继电器时，为了防止继电器吸合导致的瞬时压降造成开关电源损坏，一般我们将开关电源容量多预留出30%。、为了杜绝开关电源电子线路内的电磁干扰，影响到Plc,单片机等对电源质量较高的负载设备正常运行，我们应按照要求将开关电源接线端子上的“PE/FG”端子（图四示）开展可靠接地处理。当然以上针对开关电源使用中所需注意的三点事项，仅是其诸多注意事项当中最具代表性的，此外类似多电压等级输出端GND是否共用；安装环境限制等事项，也是我们使用中必须要加以考虑的。
