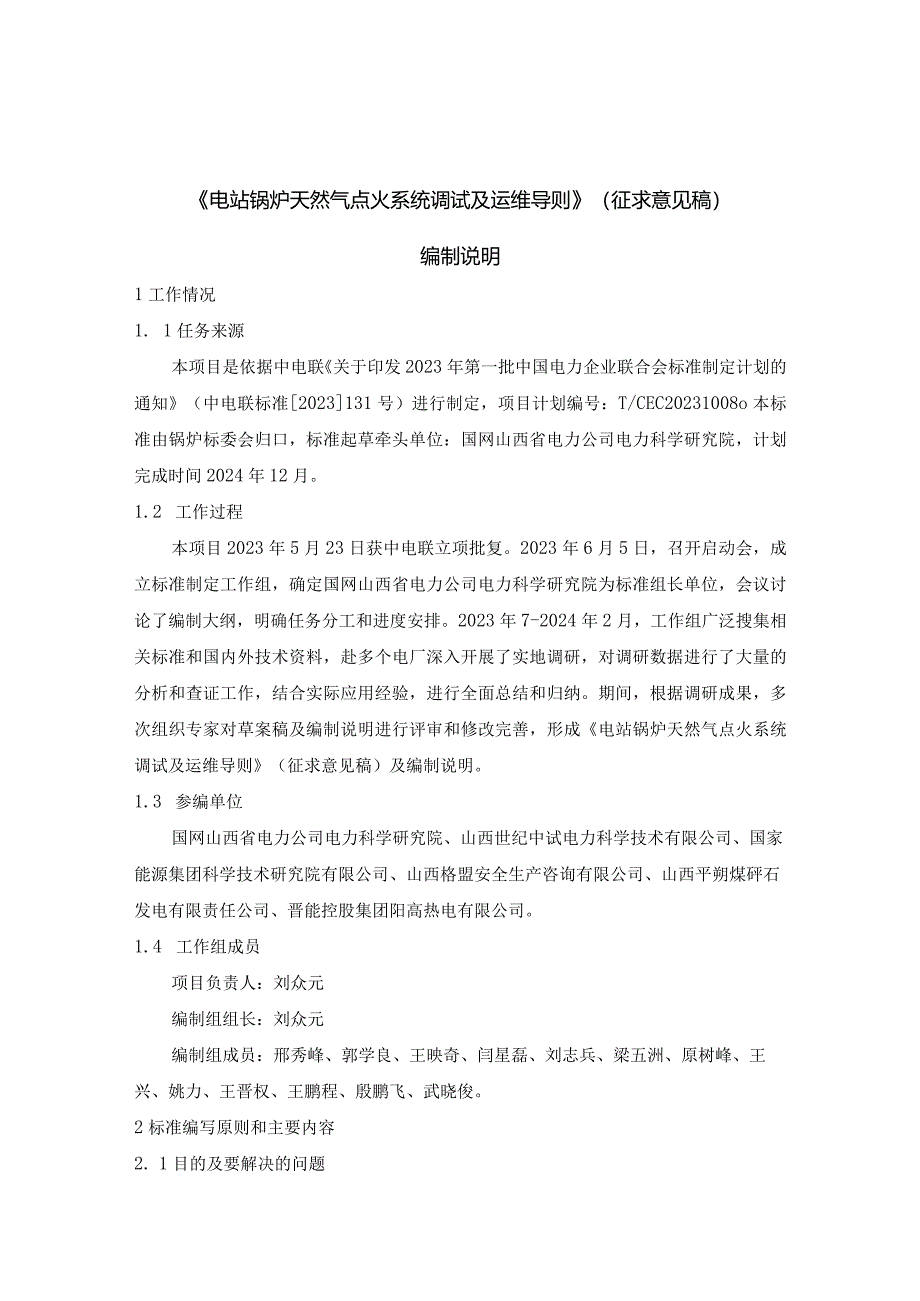

1、电站锅炉天然气点火系统调试及运维导则（征求意见稿）编制说明1工作情况1. 1任务来源本项目是依据中电联关于印发2023年第一批中国电力企业联合会标准制定计划的通知（中电联标准2023131号）进行制定，项目计划编号：T/CEC20231008o本标准由锅炉标委会归口，标准起草牵头单位：国网山西省电力公司电力科学研究院，计划完成时间2024年12月。1.2 工作过程本项目2023年5月23日获中电联立项批复。2023年6月5日，召开启动会，成立标准制定工作组，确定国网山西省电力公司电力科学研究院为标准组长单位，会议讨论了编制大纲，明确任务分工和进度安排。2023年7-2024年2月，工作组广泛搜
2、集相关标准和国内外技术资料，赴多个电厂深入开展了实地调研，对调研数据进行了大量的分析和查证工作，结合实际应用经验，进行全面总结和归纳。期间，根据调研成果，多次组织专家对草案稿及编制说明进行评审和修改完善，形成电站锅炉天然气点火系统调试及运维导则（征求意见稿）及编制说明。1.3 参编单位国网山西省电力公司电力科学研究院、山西世纪中试电力科学技术有限公司、国家能源集团科学技术研究院有限公司、山西格盟安全生产咨询有限公司、山西平朔煤砰石发电有限责任公司、晋能控股集团阳高热电有限公司。1.4 工作组成员项目负责人：刘众元编制组组长：刘众元编制组成员：邢秀峰、郭学良、王映奇、闫星磊、刘志兵、梁五洲、原树

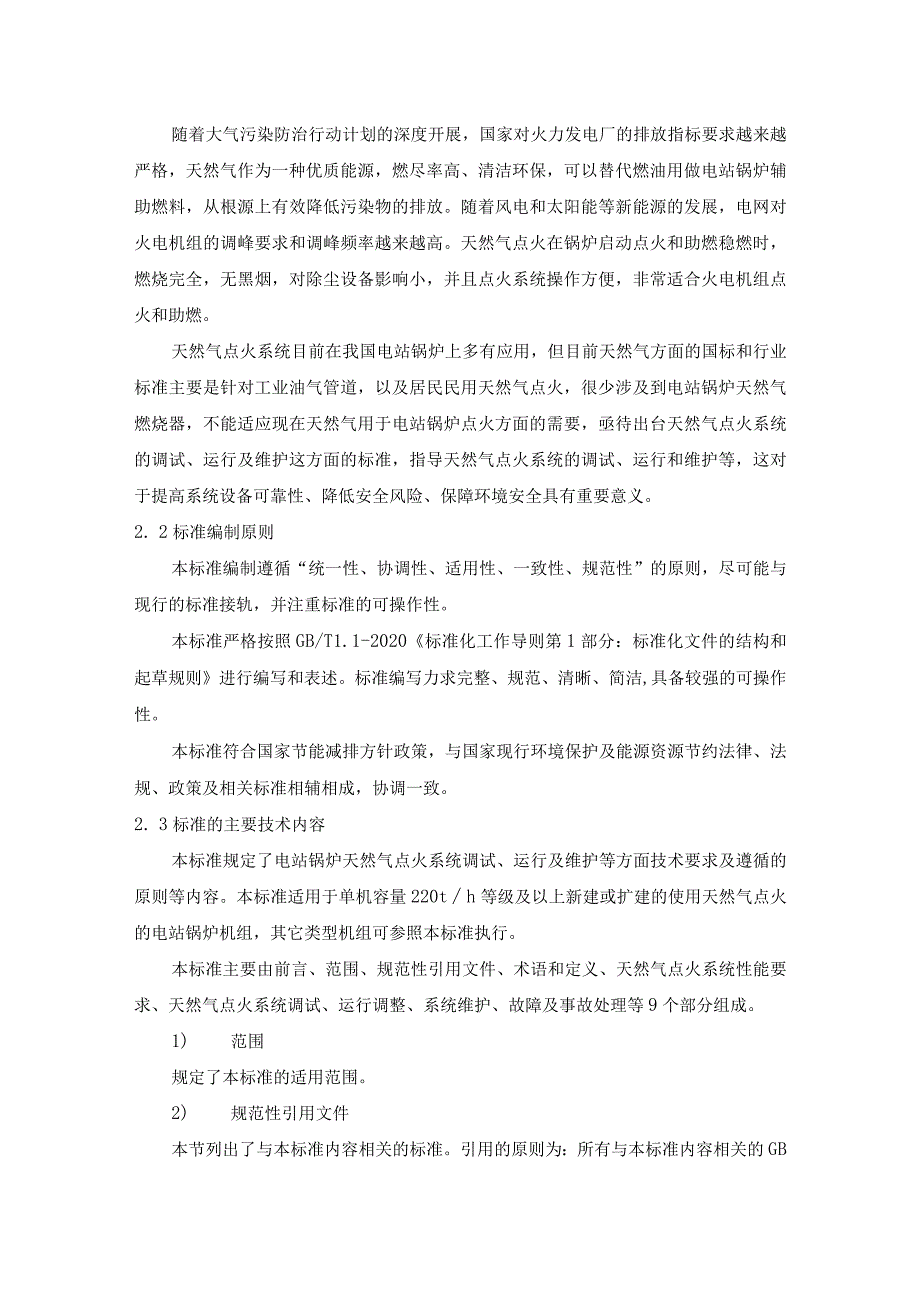

3、峰、王兴、姚力、王晋权、王鹏程、殷鹏飞、武晓俊。2标准编写原则和主要内容2. 1目的及要解决的问题随着大气污染防治行动计划的深度开展，国家对火力发电厂的排放指标要求越来越严格，天然气作为一种优质能源，燃尽率高、清洁环保，可以替代燃油用做电站锅炉辅助燃料，从根源上有效降低污染物的排放。随着风电和太阳能等新能源的发展，电网对火电机组的调峰要求和调峰频率越来越高。天然气点火在锅炉启动点火和助燃稳燃时，燃烧完全，无黑烟，对除尘设备影响小，并且点火系统操作方便，非常适合火电机组点火和助燃。天然气点火系统目前在我国电站锅炉上多有应用，但目前天然气方面的国标和行业标准主要是针对工业油气管道，以及居民民用天然
4、气点火，很少涉及到电站锅炉天然气燃烧器，不能适应现在天然气用于电站锅炉点火方面的需要，亟待出台天然气点火系统的调试、运行及维护这方面的标准，指导天然气点火系统的调试、运行和维护等，这对于提高系统设备可靠性、降低安全风险、保障环境安全具有重要意义。2. 2标准编制原则本标准编制遵循“统一性、协调性、适用性、一致性、规范性”的原则，尽可能与现行的标准接轨，并注重标准的可操作性。本标准严格按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则进行编写和表述。标准编写力求完整、规范、清晰、简洁,具备较强的可操作性。本标准符合国家节能减排方针政策，与国家现行环境保护及能源资源节约
5、法律、法规、政策及相关标准相辅相成，协调一致。2. 3标准的主要技术内容本标准规定了电站锅炉天然气点火系统调试、运行及维护等方面技术要求及遵循的原则等内容。本标准适用于单机容量220th等级及以上新建或扩建的使用天然气点火的电站锅炉机组，其它类型机组可参照本标准执行。本标准主要由前言、范围、规范性引用文件、术语和定义、天然气点火系统性能要求、天然气点火系统调试、运行调整、系统维护、故障及事故处理等9个部分组成。1) 范围规定了本标准的适用范围。2) 规范性引用文件本节列出了与本标准内容相关的标准。引用的原则为：所有与本标准内容相关的GB、DL标准均逐条列出。3) 术语和定义根据电站锅炉天然气点
6、火系统运行特点，定义了天然气、气体置换、气体燃烧器、回火、脱火、总燃料跳闸、气燃料跳闸、炉膛吹扫、燃气快速关闭阀等特征术语。4) 天然气点火系统性能要求本节明确了天然气点火系统稳定运行，满足锅炉启、停要求及天然气点火系统的安全设施应完善、主要信号应接入炉膛安全监控系统(FSSS)、分散控制系统(DCS)等。本节重点介绍了天然气点火系统应能稳定运行，满足锅炉启、停要求。燃烧器不发生回火和脱火。天然气点火系统应能满足锅炉低负荷助燃的要求。天然气点火系统的安全设施应完善，主要信号应接入炉膛安全保护系统(FSSS),分散控制系统(DCS)等。天然气点火系统应可靠耐用，满足锅炉正常检修周期的要求。天然气
7、点火系统管路的安全阀与放空阀设计应复合GB50251输气管路泄放要求等。5) 天然气点火系统调试本节针对天然气点火系统调试内容进行了重点阐述。天然气点火系统调试内容包括：系统管道吹扫、系统管道打压、系统联锁、保护试验、气体燃烧器联锁保护试验、天然气泄露试验、氮气置换、天然气置换作业、置换方式、置换要求、置换界面检测等。6) 天然气点火系统运行调整本节针对天然气点火系统运行调整内容进行了重点阐述。天然气点火系统运行调整内容包括:天然气系统启动前检查、燃烧器的投运、参数调整等7) 天然气系统的维护本节明确了各系统和设备运行中检查维护内容，重点规定了定期检查维护、燃气系统安全性分析评估、燃烧器控制维
8、护、系统设备定期切换与试验等内容。8) 故障及事故处理本节规定了燃烧器损坏、大量喷天然气，燃烧器堵塞，天然气压力高，天然气压力低，天然气管路大量漏气等故障处理。9) 附录A天然气点火系统典型逻辑本节规定了天然气点火系统的典型逻辑，包括燃烧器、GFT,天然气泄露试验、点火顺控等相关逻辑。3试验验证情况本标准中的操作步骤、方法、运行、检修维护和检查措施等以及少数具体数据，参考了国内多家电厂的设计、运行规程、设备说明书、调研数据、技术论文，并结合运行维护经验确定。4标准中涉及专利的情况本标准不涉及专利情况。5采用国内和国外先进标准情况本标准没有采用国际标准。本标准在制定过程中未查到同类国际、国外标准。本标准制定过程中未测试国外的样品和样机。本标准技术水平为国内先进水平。6与现行法规标准的关系本标准的编制，遵循现行的国家标准、行业标准及法律法规。编制过程中，充分考虑国内外现有相关标准的统一和协调。7重大分歧意见的处理经过和依据无重大分歧意见。8标准性质的建议说明建议本标准为推荐性团体标准。9贯彻标准的要求和措施建议目前国内外均无相应的标准可供参考，建议加快审查，批准发布3个月内实施。建议在后续同类标准编制工作中加强引用。10废止现行相关标准的建议本标准为首次制定，无废止相关现行标准的建议。11其他应予说明的事项无其他应予说明的事项。
