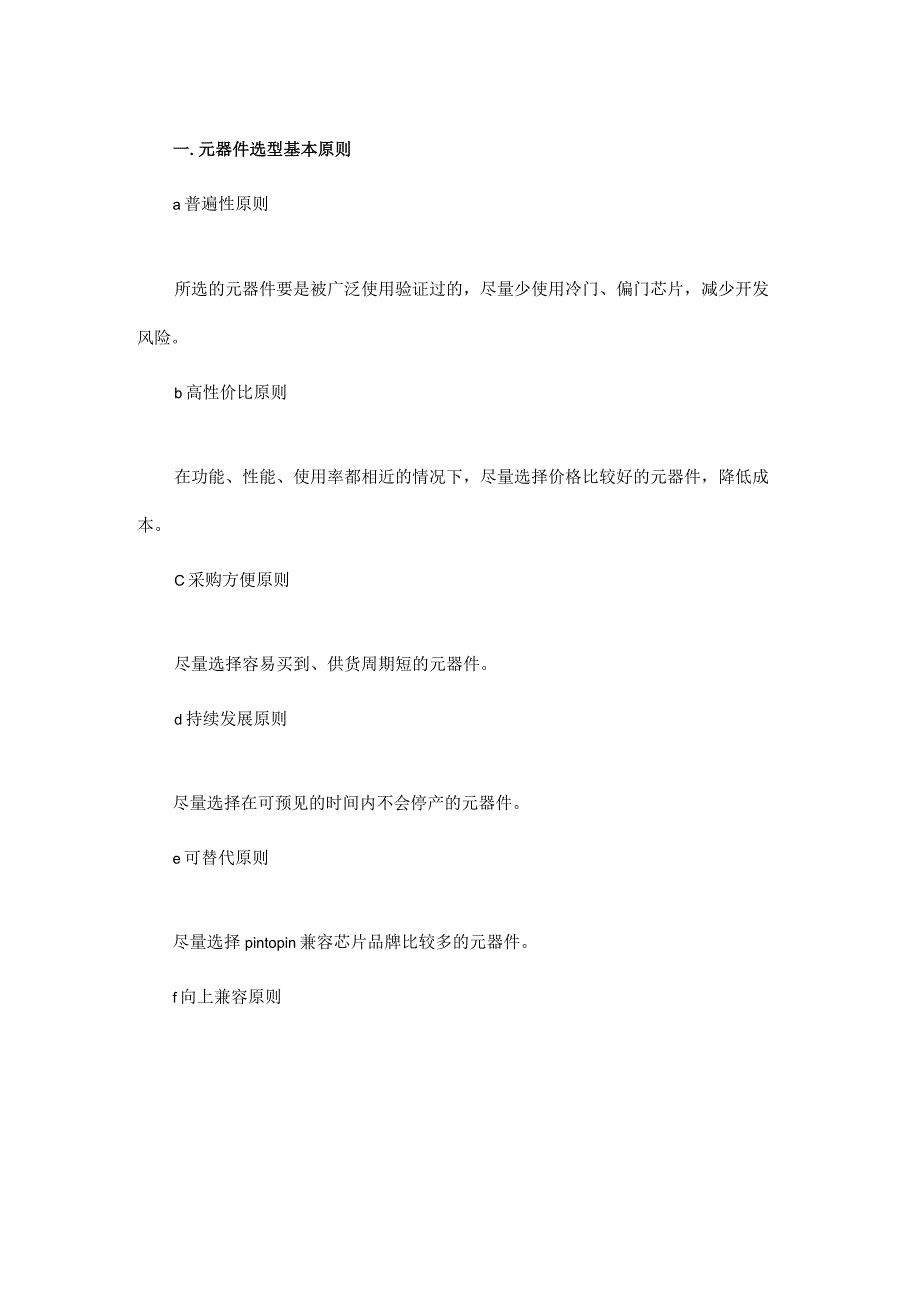

1、一.元器件选型基本原则a普遍性原则所选的元器件要是被广泛使用验证过的，尽量少使用冷门、偏门芯片，减少开发风险。b高性价比原则在功能、性能、使用率都相近的情况下，尽量选择价格比较好的元器件，降低成本。C采购方便原则尽量选择容易买到、供货周期短的元器件。d持续发展原则尽量选择在可预见的时间内不会停产的元器件。e可替代原则尽量选择pintopin兼容芯片品牌比较多的元器件。f向上兼容原则尽量选择以前老产品用过的元器件。g资源节约原则尽量用上元器件的全部功能和管脚。功能设计二.全流程关注芯片属性1.我们在选型的时候，需要考虑试产的情况、同时需要考虑批量生产时的情况小批量采购的价格、供货周期、样片申请;
2、同时需要关注，大批量之后的价格和供货周期。有可能批量变大之后,供货的价格没有优势、或者批量大了之后，产能不足。另外，根据自己的实际采购情况，找对应的量级的供应商。例如，原厂往往不直接供货，需要通过代理商，有些代理商的供货量级都是有要求的。同时由于整个行业使用该芯片的场景不是很多，所以导致淘宝价格非常贵,根本没法接受。同时，有做芯片销售的朋友说是由于无人机厂家大量使用，导致有人在炒这颗芯片的价格，所以导致很难买到。2 .关注器件本身的生命周期与产品生命周期的匹配对于通信设备一般要求我们选用的器件要有5年以上的生命周期，并且有后续完整的产品发展路标。例如当时是使用的一个新硬件平台，产品规划的时候是
3、用于替代发货量在百万级单板数量的成熟平台。由于切换周期比较长，新产品在完成开发后12年之后，才逐步上量。其中一个DSP电路板，外设存储是SDRAM。正在产品准备铺量的时候，镁光等几大内存芯片厂家，宣布停产。导致产品刚上量，就大量囤积库存芯片，并且寻找台湾的小厂进行器件替代。所以在器件选型的时候，充分体现了“人无远虑必有近忧。3 .除了考虑功能和实验室环境，还需要考虑整个生命周期的场景应用环境条件 装配环境 单板包装转运要求焊炉温度 焊接步娱 储存器皿 库房储存条件包装形式 封装形式 功能参数选型三.具体选型，处理器选型要选好一款处理器，要考虑的因素很多，不单单是纯粹的硬件接口，还需要考虑相关的
4、操作系统、配套的开发工具、仿真器，以及工程师微处理器的经验和软件支持情况等。嵌入式微处理器选型的考虑因素：在产品开发中，作为核心芯片的微处理器，其自身的功能、性能、可靠性被寄予厚望，因为它的资源越丰富、自带功能越强大，产品开发周期就越短，项目成功率就越高。但是，任何一款微处理器都不可能尽善尽美，满足每个用户的需要，所以这就涉及选型的问题。1应用领域一个产品的功能、性能一旦定制下来，其所在的应用领域也随之确定。应用领域的确定将缩小选型的范围，例如：工业控制领域产品的工作条件通常比较苛刻，因此对芯片的工作温度通常是宽温的，这样就得选择工业级的芯片，民用级的就被排除在外。目前，比较常见的应用领域分类
5、有航天航空、通信、计算机、工业控制、医疗系统、消费电子、汽车电子等。2自带资源经常会看到或听到这样的问题：主频是多少？有无内置的以太网MAC?有多少个I/O口？自带哪些接口？支持在线仿真吗？是否支持OS,能支持哪些OS?是否有外部存储接口？以上都涉及芯片资源的问题，微处理器自带什么样的资源是选型的一个重要考虑因素。芯片自带资源越接近产品的需求，产品开发相对就越简单。3可扩展资源硬件平台要支持OS、RAM和Rc)M,对资源的要求就比较高。芯片一般都有内置RAM和RoM,但其容量一般都很小，内置512KB就算很大了，但是运行OS一般都是兆级以上。这就要求芯片可扩展存储器。4功耗单看“功耗是一个较为
6、抽象的名词。低功耗的产品即节能又节财.，甚至可以减少环境污染，还能增加可靠性，它有如此多的优点，因此低功耗也成了芯片选型时的一个重要指标。5封装常见的微处理器芯片封装主要有QFP、BGA两大类型。BGA类型的封装焊接比较麻烦，一般的小公司都不会焊，但BGA封装的芯片体积会小很多。如果产品对芯片体积要求不严格，选型时最好选择QFP封装。6芯片的可延续性及技术的可继承性目前，产品更新换代的速度很快，所以在选型时要考虑芯片的可升级性。如果是同一厂家同一内核系列的芯片，其技术可继承性就较好。应该考虑知名半导体公司，然后查询其相关产品，再作出判断。7价格及供货保证芯片的价格和供货也是必须考虑的因素。许多
7、芯片目前处于试用阶段(sampling),其价格和供货就会处于不稳定状态，所以选型时尽量选择有量产的芯片。8仿真器仿真器是硬件和底层软件调试时要用到的工具，开发初期如果没有它基本上会寸步难行。选择配套适合的仿真器，将会给开发带来许多便利。对于己经有仿真器的人们，在选型过程中要考虑它是否支持所选的芯片。90S及开发工具作为产品开发，在选型芯片时必须考虑其对软件的支持情况，如支持什么样的OS等。对于已有OS的人们,在选型过程中要考虑所选的芯片是否支持该0S,也可以反过来说，即这种OS是否支持该芯片。10技术支持现在的趋势是买服务，也就是买技术支持。一个好的公司的技术支持能力相对比较有保证，所以选芯
8、片时最好选择知名的半导体公司。另外，芯片的成熟度取决于用户的使用规模及使用情况。选择市面上使用较广的芯片，将会有比较多的共享资源，给开发带来许多便利。这里再说一点，有些厂家善于做MCU的简单应用，有的厂家善于做工控或者更复杂的MCU和CPU的应用，所以会各有优劣。CPU按指令集架构体系分主流的有POWerPC、X86、MIPS、ARM四种，X86采用CISC指令集，POWERPC、MIPS、ARM采用RISC指令集，RISC的CPU多应用于嵌入式。业界POWerPC主要用于网络通信市场，X86重点在PC、服务器市场，MIPS的目标市场为网络、通信等嵌入式应用以及数字消费类应用，ARM的目标市场为便携及手持计算设备、多媒体、数字消费类产品。高端处理器中x86架构双核处理器和MlPS架构多核处理器业务定位不一样,MIPS处理器容易实现多核和多线程运算，在进行数据平面报文转发时表现出色,但单个处理器内核结构简单，进行复杂运算和报文深度处理时明显不如86和PoWerPC。数据处理选用多核MIPS或NP,控制应用选用PoWerPC或嵌入式x86。ARM器件的业界生态环境比较好，有多家芯片供应商可以提供ARM器件,选型必须经过多家对比分析和竞争评性评估。
