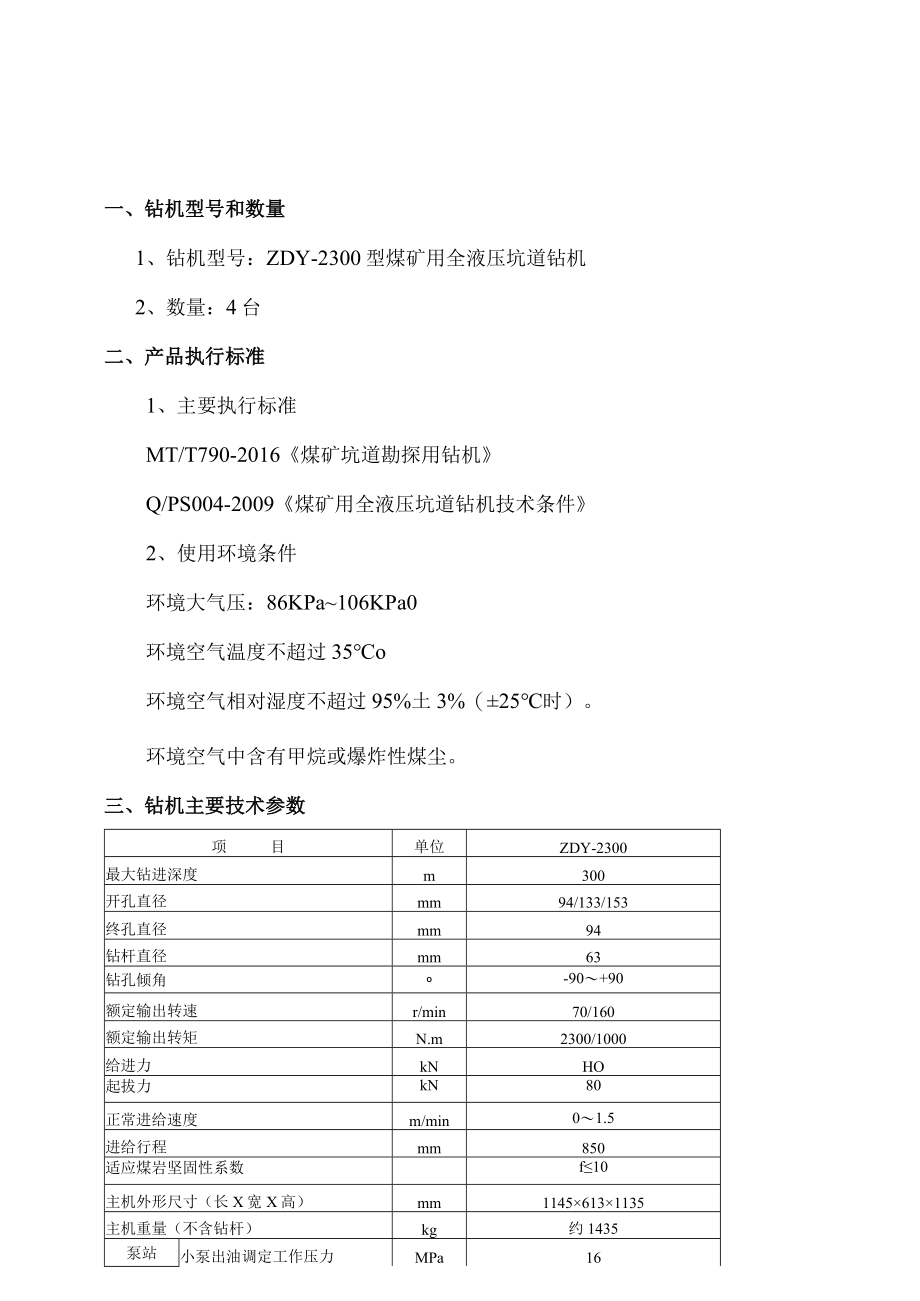

1、恒普煤业煤矿用全液压坑道钻机技术规范书编制:审核:科长:总工程师:股份公司通风部:贵州盘江恒普煤业有限公司日期:2022年一、钻机型号和数量1、钻机型号:ZDY-2300型煤矿用全液压坑道钻机2、数量:4台二、产品执行标准1、主要执行标准MT/T790-2016煤矿坑道勘探用钻机Q/PS004-2009煤矿用全液压坑道钻机技术条件2、使用环境条件环境大气压:86KPa106KPa0环境空气温度不超过35o环境空气相对湿度不超过95%土3%(25时)。环境空气中含有甲烷或爆炸性煤尘。三、钻机主要技术参数项目单位ZDY-2300最大钻进深度m300开孔直径mm94/133/153终孔直径mm94钻
2、杆直径mm63钻孔倾角O-90+90额定输出转速r/min70/160额定输出转矩N.m2300/1000给进力kNHO起拔力kN80正常进给速度m/min01.5进给行程mm850适应煤岩坚固性系数f10主机外形尺寸(长X宽X高)mm11456131135主机重量(不含钻杆)kg约1435泵站小泵出油调定工作压力MPa16大泵出油调定工作压力MPa16油箱容积1.HO外形尺寸(长X宽X高)mm1685800840操纵台推进压力MPa13反转旋转压力MPa15正转旋转压力MPa14外形尺寸(长X宽X高)mm11456131135煤矿井下用隔爆型三相异步电动机型号YBK2-225S-4额定功率k
