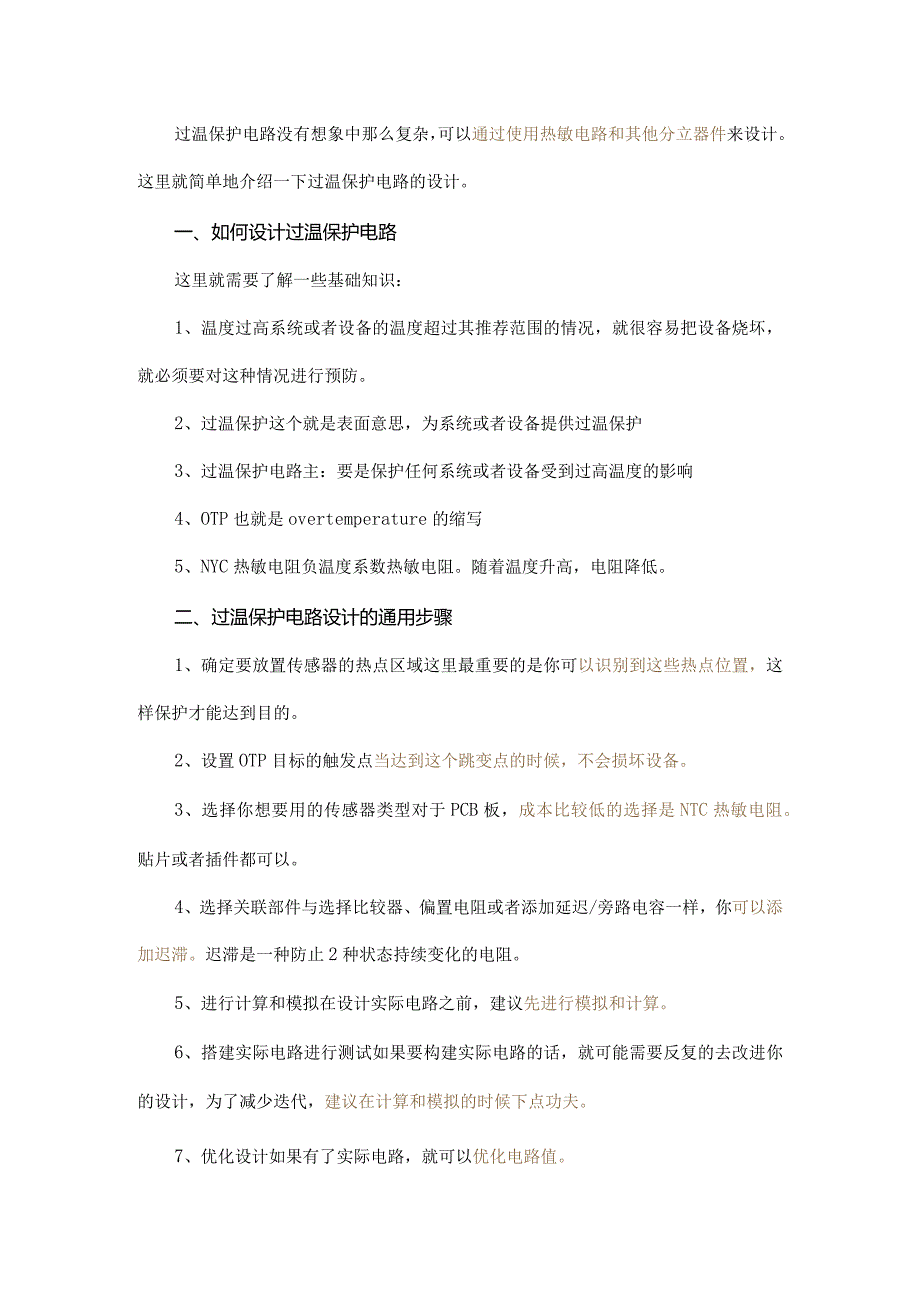

1、过温保护电路没有想象中那么复杂，可以通过使用热敏电路和其他分立器件来设计。这里就简单地介绍一下过温保护电路的设计。一、如何设计过温保护电路这里就需要了解一些基础知识：1、温度过高系统或者设备的温度超过其推荐范围的情况，就很容易把设备烧坏，就必须要对这种情况进行预防。2、过温保护这个就是表面意思，为系统或者设备提供过温保护3、过温保护电路主：要是保护任何系统或者设备受到过高温度的影响4、OTP也就是overtemperature的缩写5、NYC热敏电阻负温度系数热敏电阻。随着温度升高，电阻降低。二、过温保护电路设计的通用步骤1、确定要放置传感器的热点区域这里最重要的是你可以识别到这些热点位置，这

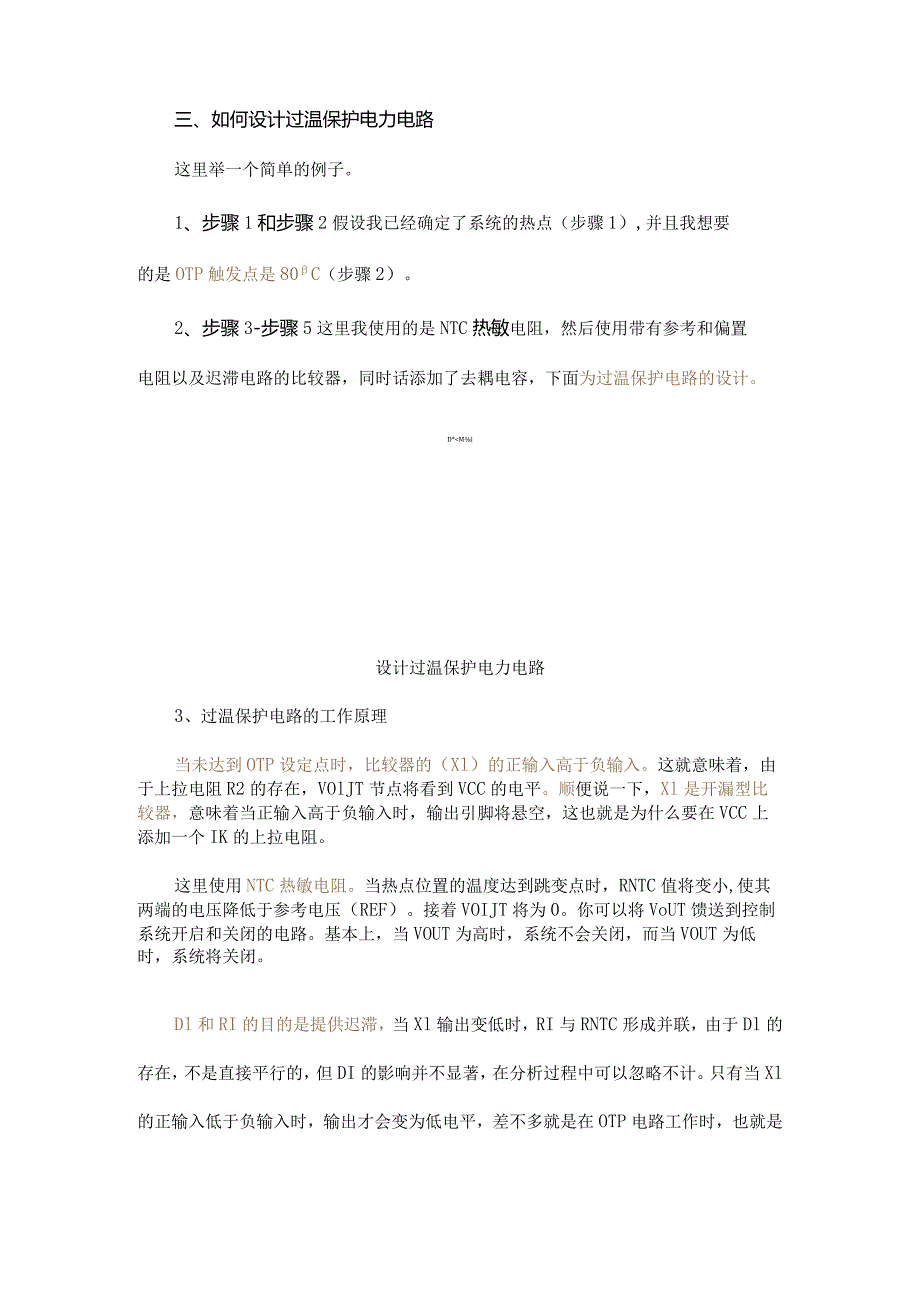

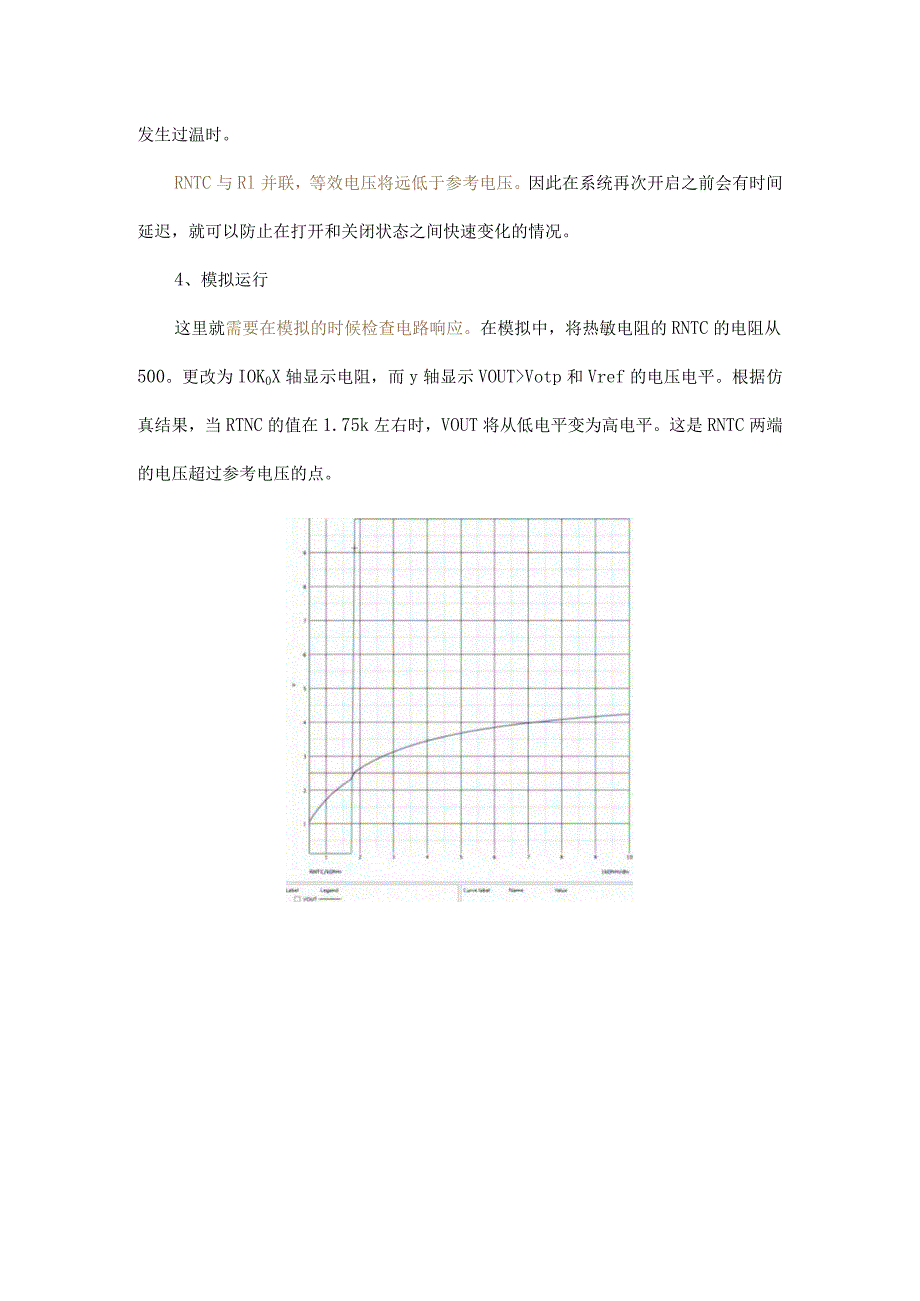

2、样保护才能达到目的。2、设置OTP目标的触发点当达到这个跳变点的时候，不会损坏设备。3、选择你想要用的传感器类型对于PCB板，成本比较低的选择是NTC热敏电阻。贴片或者插件都可以。4、选择关联部件与选择比较器、偏置电阻或者添加延迟/旁路电容一样，你可以添加迟滞。迟滞是一种防止2种状态持续变化的电阻。5、进行计算和模拟在设计实际电路之前，建议先进行模拟和计算。6、搭建实际电路进行测试如果要构建实际电路的话，就可能需要反复的去改进你的设计，为了减少迭代，建议在计算和模拟的时候下点功夫。7、优化设计如果有了实际电路，就可以优化电路值。三、如何设计过温保护电力电路这里举一个简单的例子。1、步骤1和步骤2假设我已经确定了系统的热点（步骤1）,并且我想要的是OTP触发点是80C（步骤2）。2、步骤3-步骤5这里我使用的是NTC热敏电阻，然后使用带有参考和偏置电阻以及迟滞电路的比较器，同时话添加了去耦电容，下面为过温保护电路的设计。D*Votp和Vref的电压电平。根据仿真结果，当RTNC的值在1.75k左右时，VOUT将从低电平变为高电平。这是RNTC两端的电压超过参考电压的点。
