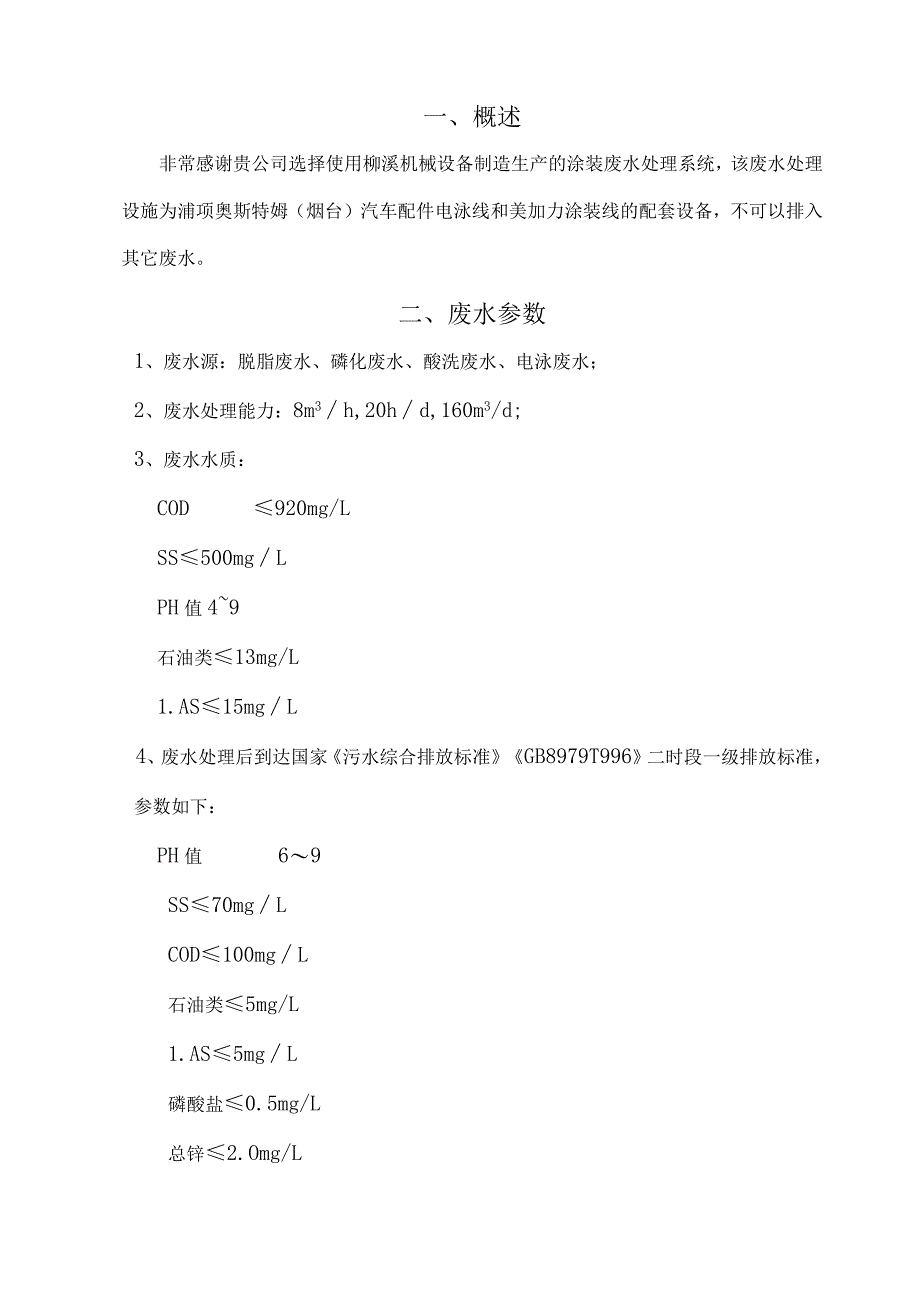

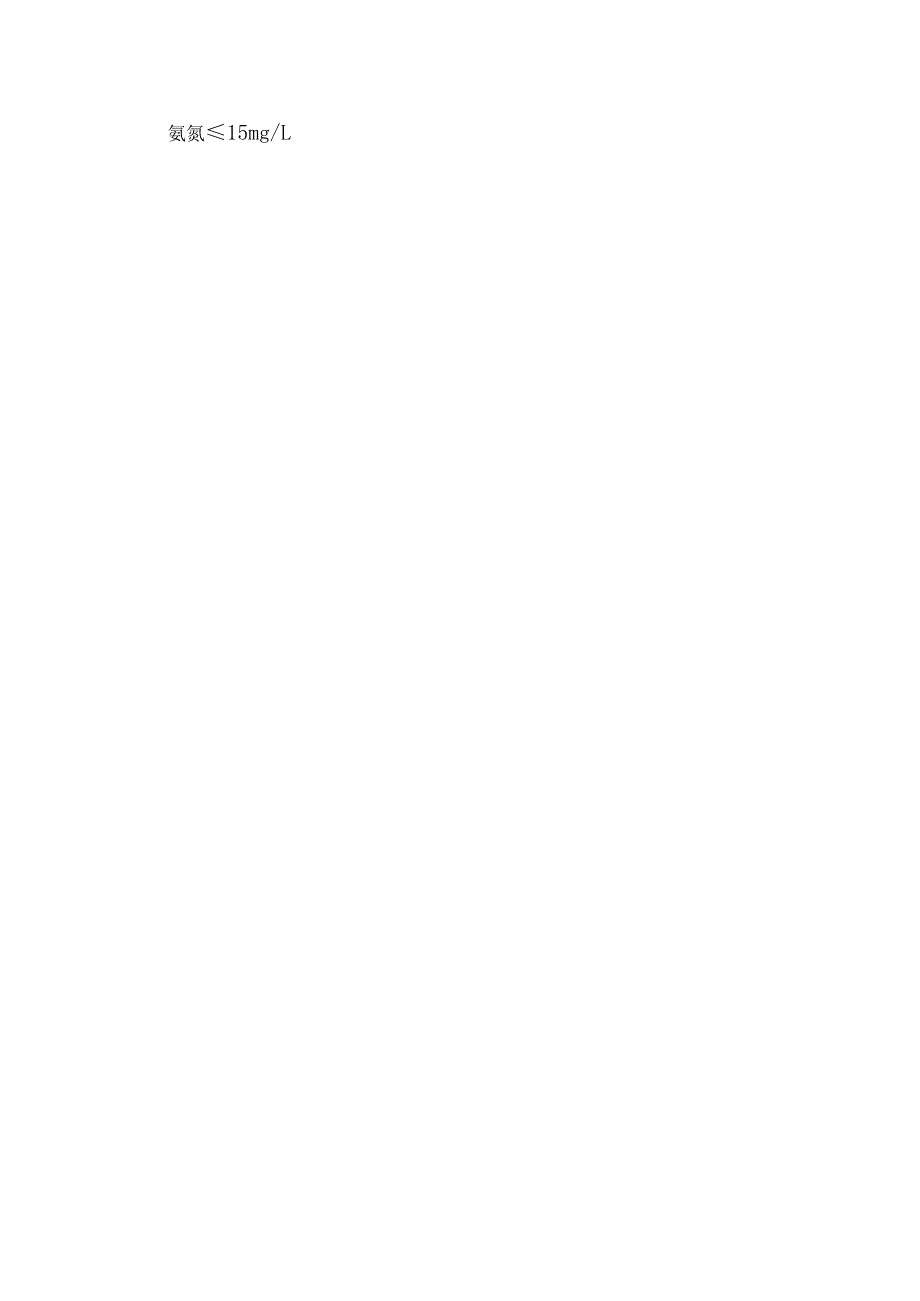

1、一、概述非常感谢贵公司选择使用柳溪机械设备制造生产的涂装废水处理系统，该废水处理设施为浦项奥斯特姆（烟台）汽车配件电泳线和美加力涂装线的配套设备，不可以排入其它废水。二、废水参数1、废水源：脱脂废水、磷化废水、酸洗废水、电泳废水；2、废水处理能力：8m3h,20hd,160m3/d;3、废水水质：COD920mg/LSS500mgLPH值49石油类13mg/L1.AS15mgL4、废水处理后到达国家污水综合排放标准GB8979T996二时段一级排放标准，参数如下：PH值69SS70mgLCOD100mgL石油类5mg/L1.AS5mgL磷酸盐0.5mg/L总锌2.Omg/L氨氮15mg/L1、
2、工艺流程三、污水处理工艺前处理废水电泳废水达标排放2、工艺流程说明本废水处理系统将废水分为两类，一类是含有机物较高的电泳废水流入综合废水池，另一类是含磷的前处理废水流入前处理废水池。前处理废水在前处理废水池内调节水质缓冲水量，使其水质水量减少波动。前处理废水通过前处理废水泵定量的泵入前处理反响池，在反响池内调节废水的PH值并投加氯化钙，使废水中的磷酸盐生成磷酸钙，然后前处理废水自流进入前处理沉淀池，磷酸钙通过沉淀去除，前处理沉淀池底部的污泥定期排入污泥浓缩池，前处理沉淀池内上清液自流入综合废水池和电泳废水混合一并处理o二种废水在综合废水池内混合，使水质水量稳定。综合废水通过综合废水泵泵入综合废
3、水反响1、2,在综合反响池1、2内投加混凝剂使废水中的树脂和悬浮物生成絮凝物,然后综合废水自流进入综合沉淀池，絮凝物在沉淀池内通过沉淀去除，综合沉淀池底部的污泥定期排入污泥浓缩池，上清液自流入水解酸化池。废水在水解酸化池中控制好温度使厌氧生物对该废水进行厌氧发酵，在厌氧细菌的作用下，使溶于水的大分子基团转化成小分子或小分子基团。经水解酸化处理后的废水进入接触氧化池，在接触氧化池中调整水质的营养，大量的好氧细菌大量快速地繁殖，消耗水中的有机物，衰老的细菌脱落进入流动的水中，经接触氧化后的污水进入综合反响池3、4,在反响内投加混凝剂和助凝剂和污水充分反响，再进入二沉池，废水在二沉池进行沉淀。上清液
4、溢流进入清水池，清水池内的废水通过过滤反洗泵加压进行过滤吸附处理，出水排至测流排放池计量排放。各清槽液排至清槽液废水池，由于清槽液废水浓度非常高，清槽液废水要屡次少量的泵入前处理废水调节池，每天不少于2次，总量控制在3-5招/天。前处理沉淀池、综合沉淀池、二沉池底部的污泥定期排至污泥浓缩池。污泥浓缩池的上清液自流入缩合废水池,底部的污泥通过气动污泥泵加压泵入压滤机进行脱水处理，滤液回流入污水调节池，泥饼外运处理。四、药品配制（一）、药品配制本系统需以下几种常用药剂，预先在药箱中配好，在运行时由加药泵定量送入各个池子。其配制说明如下：1、氢氧化钠（NaOH）直接使用市售5%Na0H溶液，或按以下
5、方法进行配制：配比浓度5%（此配比浓度仅供参考），即在碱溶药箱中参加自来水450L,翻开搅拌系统，再慢慢的、均匀的参加片碱22.5kg,直至温度降至常温为止。配制过程中关闭药箱出口阀门。药箱容积为500L；NaoH有很强腐蚀性,溶解时放出大量的热量,配置时务必先参加定量自来水,翻开搅拌系统,然后均匀的、慢慢的将片碱投入自来水中。确保平安操作,以免毁坏药箱!2、聚丙烯酰胺（PAM）配比浓度0.此配比浓度仅供参考），PAM聚合度要求在20000以上，即在药箱中参加自来水450L翻开搅拌系统，再慢慢加2.25kgPAM固体,直至其充分溶解为止。配制过程中关闭药箱出口阀门。药箱容积为500L；3、聚合
6、氯化铝（PAe）配比浓度2%（此配比浓度仅供参考），即在药箱中参加自来水450L,翻开搅拌系统，再慢慢加9kgPAC固体，直至其充分溶解为止。配制过程中关闭药箱出口阀门。药箱容积为500L；4、硫酸（H2SO4）（严禁向硫酸中加水!否那么会发生喷酸,造成人员伤残）,直至温度降至常温为止。配制过程中关闭药箱出口阀门。药箱容积为500L；蛔有很强腐蚀性,溶解时放出大量的热量,配置时务必先参加定量自来水,翻开搅拌系统,然后均匀的、慢慢的将片碱投入自来水中。确保平安操作,以免毁坏药箱!五、主要构筑物及设备1、构筑物部序号构筑物名称数量备注1#前处理废水池1座调节水质水量1有效容积34m32钢混结构3内
7、置空气搅拌管道1套4内置浮球液位计1件2#综合废水调节池1座调节水质水量1有效容积46m32钢混结构3内置空气搅拌管道1套4内置浮球液位计1件3#前处理反响池1、2、33座废水中的磷酸盐在前处理反响池生成磷酸钙132钢混结构3内置空气搅拌管道2套4内置搅拌机1套4#前处理沉淀池1座磷酸钙在前处理沉淀池沉淀去除1有效容积46?2钢混结构3内置排泥管1套4内置斜管填料1套5内置填料支架1套5#综合反响池1、22座絮凝物；脱脂废水破乳；132钢混结构3内置空气搅拌管道1套4内置搅拌机1套6#综合沉淀池1座废水中的氢氧化物、絮凝物通过沉淀去除1有效容积54m32钢混结构3内置排泥管1套4内置斜管填料1
8、套5内置填料支架1套7#水解酸化池2座使废水的大分子基团转化成小分子或小分子基团，提高废水的可生物降解性1有效容积49m32钢混结构3内置生物填料1套4内置空气搅拌管道1套5内置排泥管道1套6内置填料支架1套8#接触氧化池3座降解废水中的COD1有效容积48m32钢混结构3内置生物填料3套4曝气系统3套5内置填料支架1套9#综合反响池3、42座使废水中的SS生成絮凝体132钢混结构3内置空气搅拌管道1套4内置搅拌机1套10#二沉池1座絮凝体在二沉池内通过沉淀去除1有效容积62m32钢混结构3内置斜管填料1套4内置排泥管道1套11#中间调节池（清水池）1座储存二沉池排出的废水，供砂滤器及炭滤器反
9、洗用1有效容积Ilm32钢混结构3内置浮球液位计1件2、主要设备序号设备名称规格型号数量备注1#前处理废水转移泵KB50052,Q:30m3/h,H:26m2台前处理废水转移2#电泳废水转移泵KB50052,Q:30m3/h,H:26m2台电泳废水转移3#清槽液废水泵SBS50-32-125,2900rmin,Q:10m3/h,H:15m1台清槽液废水分屡次少量泵入前处理废水池4#前处理废水泵SBS50-32-125,2900rmin,Q:10m3/h,H:15m1台前处理废水提升5#综合废水泵SBS50-32-125,2900rmin,Q:IOm3h,H:15m1台综合废水提升6#过滤反洗泵
10、BS80-65-125,2900rmin,Q:43m3/h,H:24m1台废水加压过滤、砂炭过滤器反清洗7#排泥泵50CGW-20-15-l.55,Q:20m3h,H:15m1台将前处理沉淀池、综合沉淀池、二沉池污泥排至污泥池8#罗茨风机TF-65,1150rpm,147m32台接触氧化池曝气充氧），废水池、反响池搅拌9#气动隔膜泵1台将污泥泵入压滤机10#箱式压滤机XMY20630-30U,明流，过滤面积2Om21台污泥脱水11#搅拌机11台前处理反响池3废水搅拌12#搅拌机21台综合反响池2废水搅拌13#搅拌机31台综合反响池4废水搅拌14#机械隔膜计量泵KD1200.5,Q:120L/h
11、,H:50m12台将药液抽到各个反响池15#药箱500L(6分接口)8台各药液配制16#转子流量计LZS-50(I-IOmVh)3个废水计量17#转子流量计LZS-15(10-100Lh)8个药液计量18#PH计PH0RP20023套反响池酸碱度控制19#石英砂过滤器1200*26001套过滤废水中的SS,保护活性炭过滤器20#活性炭过滤器1200*26001套吸附废水的有机物、磷酸盐六、设备运行维护管理1、设备管理对设备进行规定工程的检查、擦拭，并做好记录。在开动设备之前还需检查各润滑点是否有足够的润滑脂（油）。工作时要经常注意润滑点供油情况，辩别润滑系统工作是否正常。要正确地选用润滑油脂，
12、并按期加油。2、水泵的启动a.起动前，检查水泵安装及电源连接是否正确。b.浮子开关直接连接到泵上控制泵的起动及停运。检查浮子开关是否可自由活动而不受其它物体的干扰。C启动水泵，让它转动几秒，检查它的启动，运行及转动方向（对三相泵而言，发现错误的转动方向后，应回转两相，然后再启动），如发现没有或出水量很少，说明水泵转动方向错误，你应该回转相位。3、水泵的运行a.当水泵运转时，你必须注意水面高度（特别是在小容量运行时），一旦水面高度不够，必须禁止水泵运行。如果水泵在无水的情况下长时间运行，将烧坏电机或线圈。b.水泵工作时的扬程应不得低于铭牌上标明扬程的80%oC.电压波动范围应在额定电压的10%以
13、内，否那么将减少电机寿命，甚至损坏电机。山水泵运转时，如发现异常现象，如噪声、出水少或不出水，应立即关闭电源，停止泵运转。当泵通电或潮湿时，不要触摸泵体。4、水泵的维修及故障排除电击危险检修之前，必须确定水泵断电电击危险必须用专用工具，由制造商或客户效劳部来维修或更换配件。a.定期检查电源电线，如发现电线有裂口等现象，请立即更换。b.用兆欧表定期检查绝缘状况，地线与火线间的绝缘电阻应为50欧或更高一点。c.维修或更换密封件后，应在0.2Mpa气压下测试3分钟以确认泵是否泄漏。d.新泵使用后，如果有一段时间不用泵，应该让它在干净水中通电运转几分钟，然后去除内部泥沙。e.使用一年后，水泵需要保养维修：包括检查损坏件，更换需要更换的部件，特别是需要定期更换密封件。f.拆卸水泵必须由专业技术人来进行。故障检修（排除）故障可能引起的原因修理泵不能送水，电机不转或启动后立刻停止。1）没接通电源2）插入不正确3）电线破损，不通电4）断路器不工作5）单相线没接好6）转子堵塞7）电机或电容损坏8）水面太低，浮子开关不工作9）电压太低D检查电源2）正确插入插座3）更换新电线4）请专业技术人员检查断路器5）检查端子盒及电缆6）排除故障7）修理或更换
