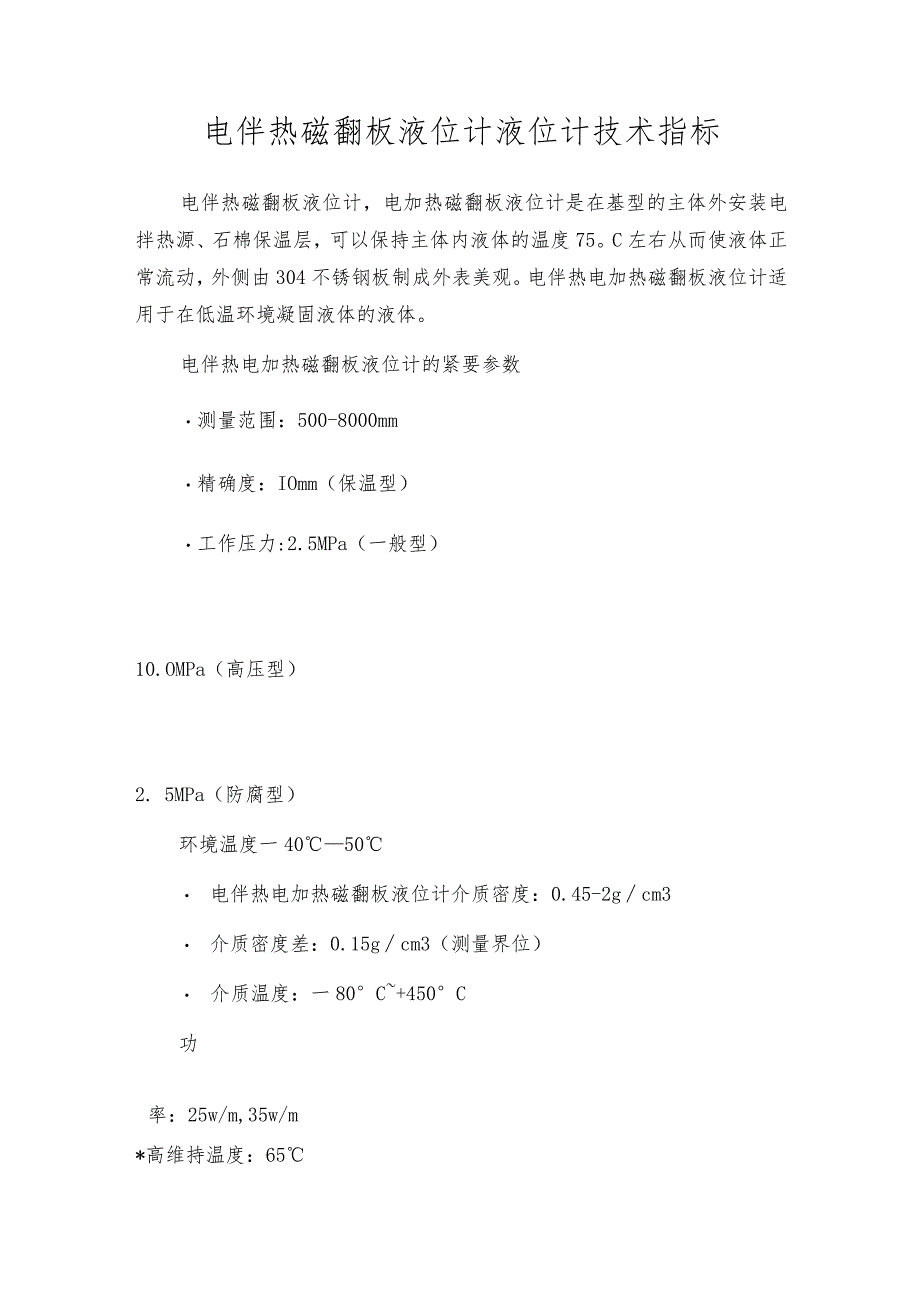

1、电伴热磁翻板液位计液位计技术指标电伴热磁翻板液位计，电加热磁翻板液位计是在基型的主体外安装电拌热源、石棉保温层，可以保持主体内液体的温度75。C左右从而使液体正常流动，外侧由304不锈钢板制成外表美观。电伴热电加热磁翻板液位计适用于在低温环境凝固液体的液体。电伴热电加热磁翻板液位计的紧要参数测量范围：500-8000mm精确度：IOmm（保温型）工作压力:2.5MPa（一般型）10.OMPa（高压型）2. 5MPa（防腐型）环境温度一4050 电伴热电加热磁翻板液位计介质密度：0.45-2gcm3 介质密度差：0.15gcm3（测量界位） 介质温度：一80C+450C功率：25w/m,35w/

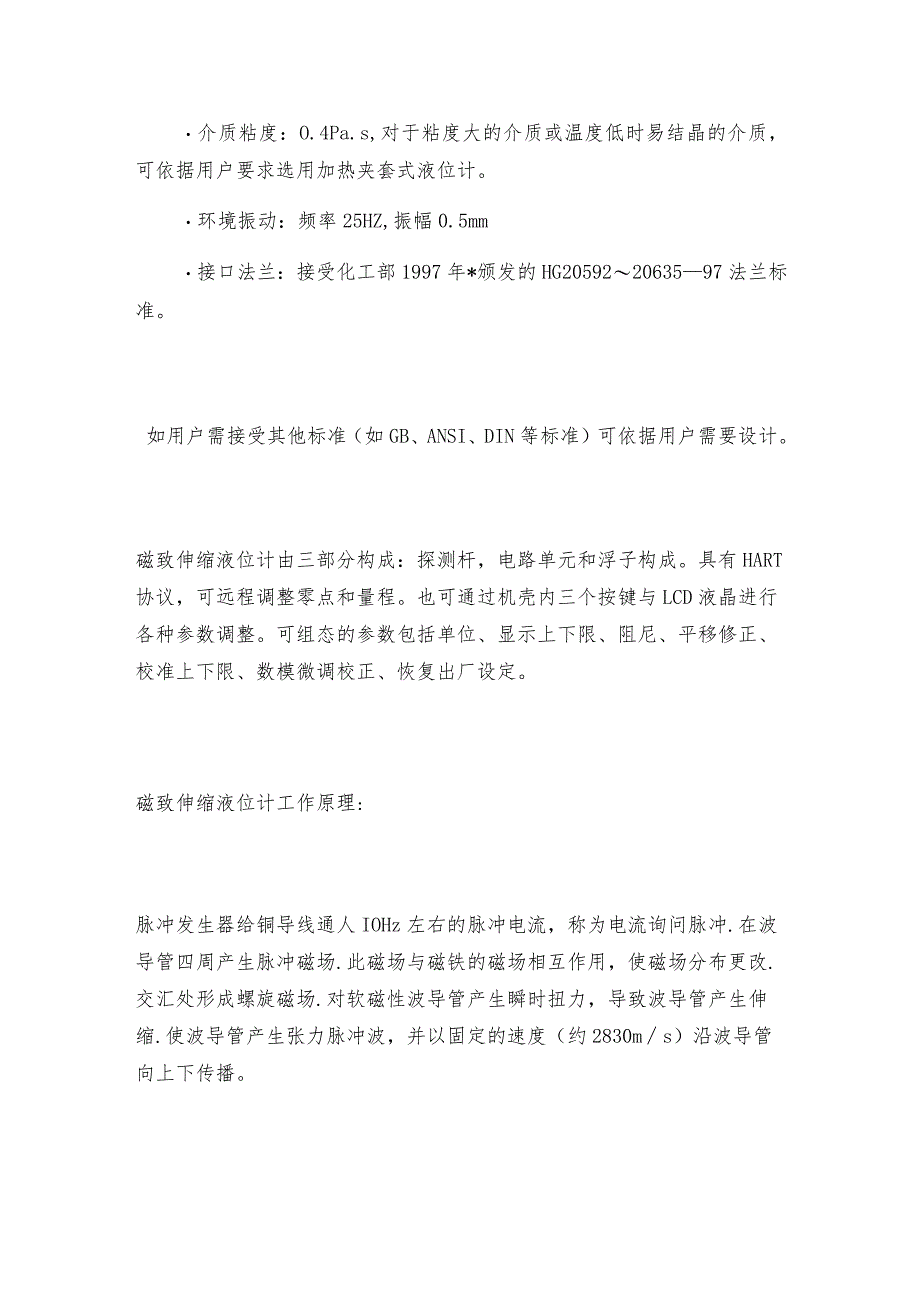

2、m*高维持温度：65介质粘度：O.4Pa.s,对于粘度大的介质或温度低时易结晶的介质，可依据用户要求选用加热夹套式液位计。环境振动：频率25HZ,振幅0.5mm接口法兰：接受化工部1997年*颁发的HG205922063597法兰标准。如用户需接受其他标准（如GB、ANSI、DIN等标准）可依据用户需要设计。磁致伸缩液位计由三部分构成：探测杆，电路单元和浮子构成。具有HART协议，可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。磁致伸缩液位计工作原理:脉冲发生器给铜导线通人IOH

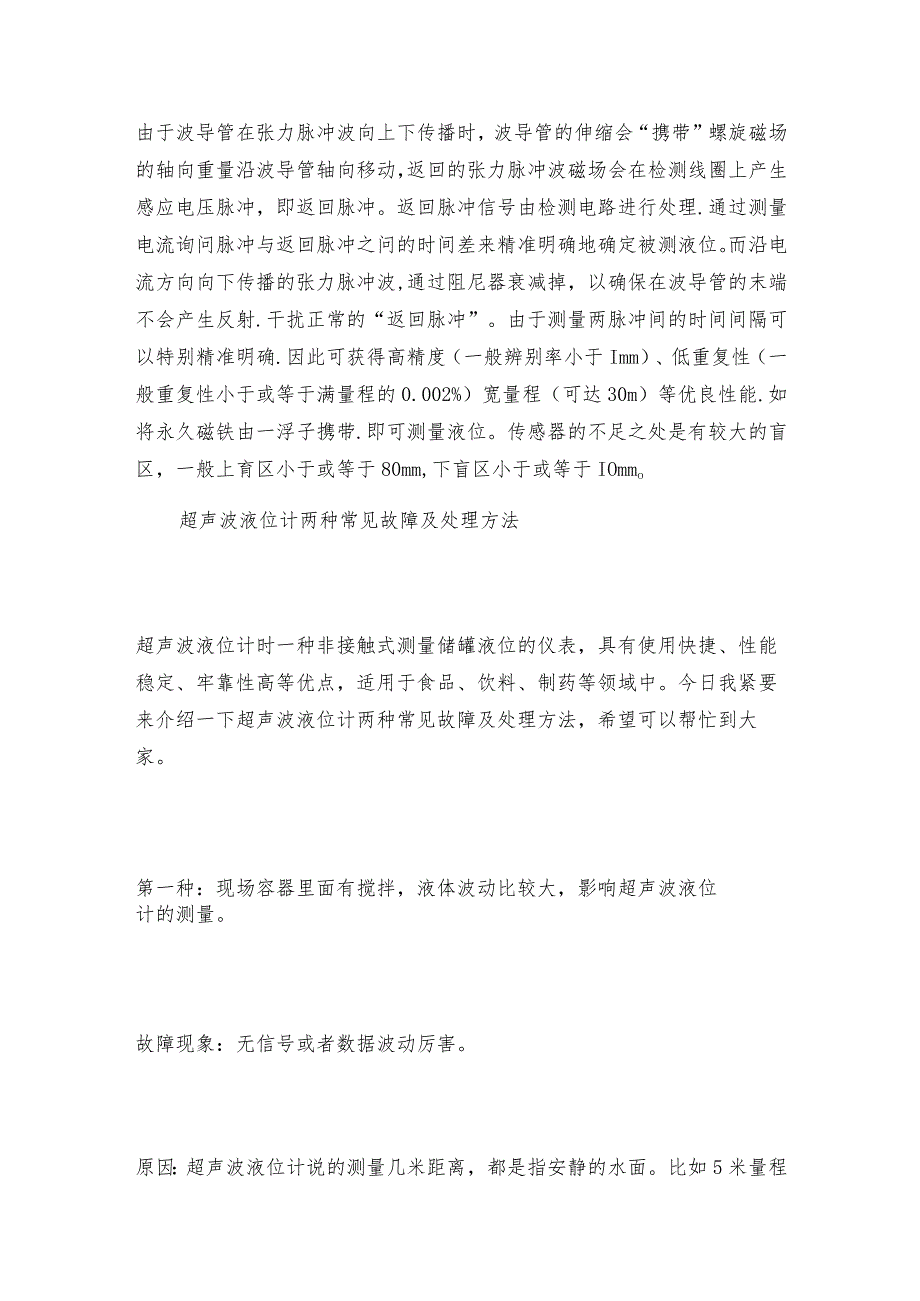

3、z左右的脉冲电流，称为电流询问脉冲.在波导管四周产生脉冲磁场.此磁场与磁铁的磁场相互作用，使磁场分布更改.交汇处形成螺旋磁场.对软磁性波导管产生瞬时扭力，导致波导管产生伸缩.使波导管产生张力脉冲波，并以固定的速度（约2830ms）沿波导管向上下传播。由于波导管在张力脉冲波向上下传播时，波导管的伸缩会“携带”螺旋磁场的轴向重量沿波导管轴向移动，返回的张力脉冲波磁场会在检测线圈上产生感应电压脉冲，即返回脉冲。返回脉冲信号由检测电路进行处理.通过测量电流询问脉冲与返回脉冲之问的时间差来精准明确地确定被测液位。而沿电流方向向下传播的张力脉冲波,通过阻尼器衰减掉，以确保在波导管的末端不会产生反射.干扰正
4、常的“返回脉冲”。由于测量两脉冲间的时间间隔可以特别精准明确.因此可获得高精度（一般辨别率小于Imm）、低重复性（一般重复性小于或等于满量程的0.002%）宽量程（可达30m）等优良性能.如将永久磁铁由一浮子携带.即可测量液位。传感器的不足之处是有较大的盲区，一般上育区小于或等于80mm,下盲区小于或等于IOmmo超声波液位计两种常见故障及处理方法超声波液位计时一种非接触式测量储罐液位的仪表，具有使用快捷、性能稳定、牢靠性高等优点，适用于食品、饮料、制药等领域中。今日我紧要来介绍一下超声波液位计两种常见故障及处理方法，希望可以帮忙到大家。第一种：现场容器里面有搅拌，液体波动比较大，影响超声波液
5、位计的测量。故障现象：无信号或者数据波动厉害。原因：超声波液位计说的测量几米距离，都是指安静的水面。比如5米量程的超声波液位计，一般是指测量安静的水面最大距离是5米，实际出厂会做到6米。碰到容器里面有搅拌的情况下，水面不是安静的，反射信号会减弱到正常信号的一半以下。解决方法:1 .选用更大量程的超声波液位计，假照实际量程是5米，那就要用10米或者15米的超声波液位计来测量。2 .假如不换超声波液位计，而且罐子内液体无粘性，还可以安装导波管，把超声波液位计探头放在导波管内测量液位计高度，由于导波管内的液面基本是平稳的。3 .建议把二线制超声波液位计改为四线制的。第二种：现场有电磁干扰。故障现象：超声波液位计数据无规律跳动，或者干脆显示无信号。原因：工业现场会有很多电动机、变频器还有电焊都会对超声波液位计测量造成影响。电磁干扰会超过探头接收到的回波信号。解决方法:1.超声波液位计必需牢靠接地，接地后，电路板上的一些干扰，会通过地线跑掉。而且这个接地是要单独接地，不能跟其他设备共用一个地。2 .电源不能跟变频器、电动机同一个电源，也不能从动力系统电源上直接引电。3 .安装地点要阔别变频器、变频电动机、大功率电动设备。假如不能阔别，就要在液位计外面装金属的仪表箱来隔绝屏蔽，这个仪表箱也要接地。
