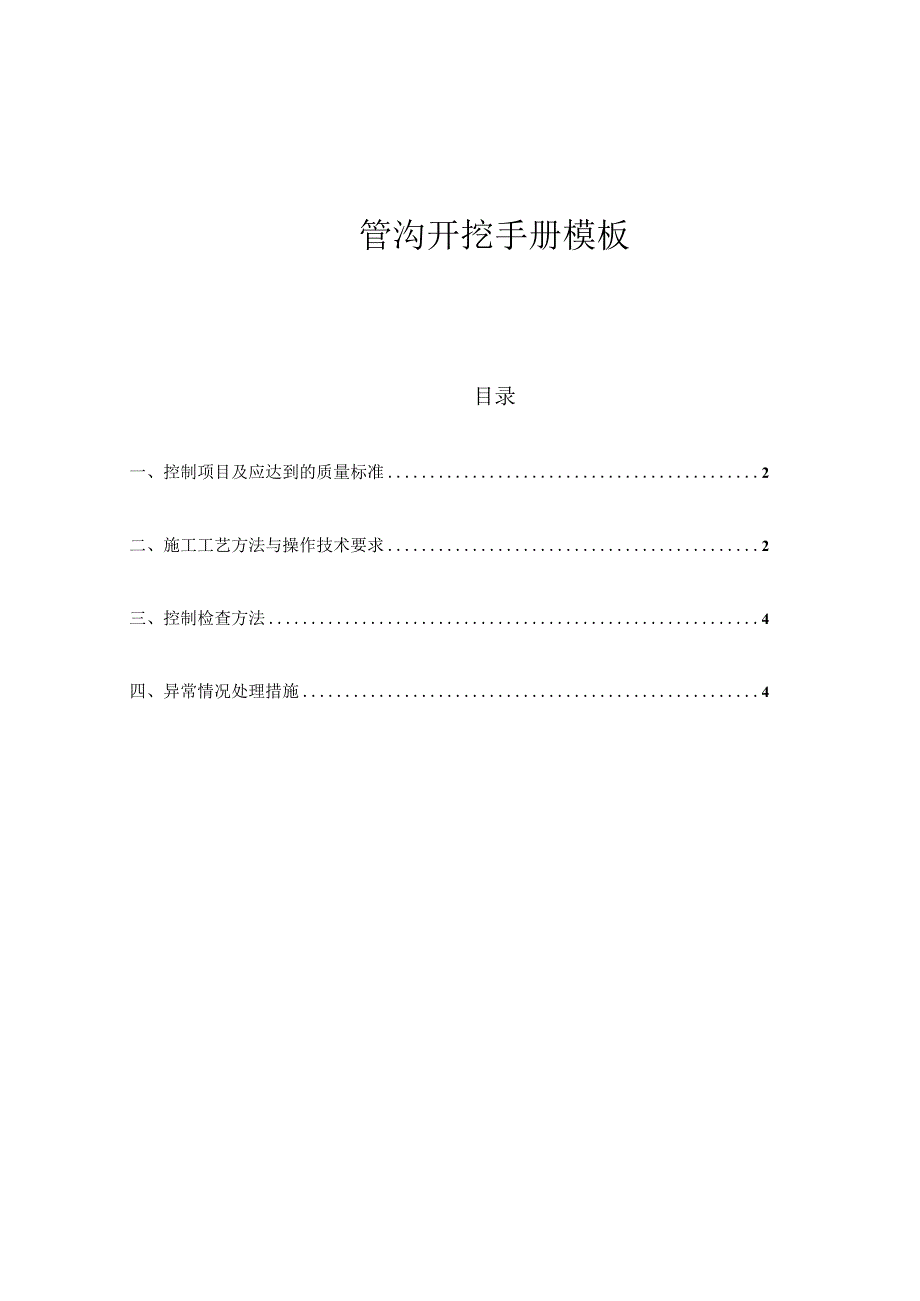

管沟开挖手册模板.docx_第1页
第1页 / 共4页

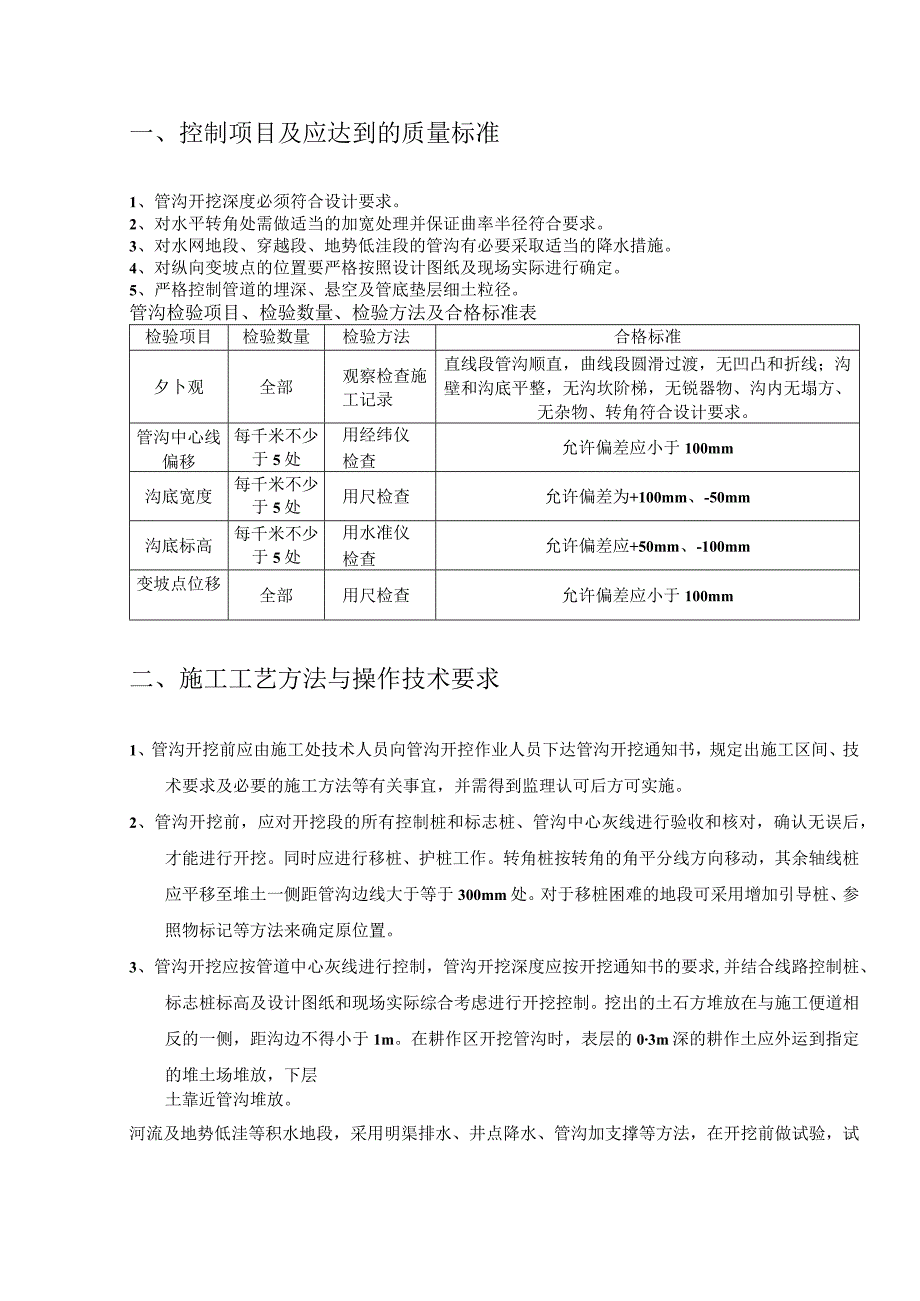

管沟开挖手册模板.docx_第2页
第2页 / 共4页

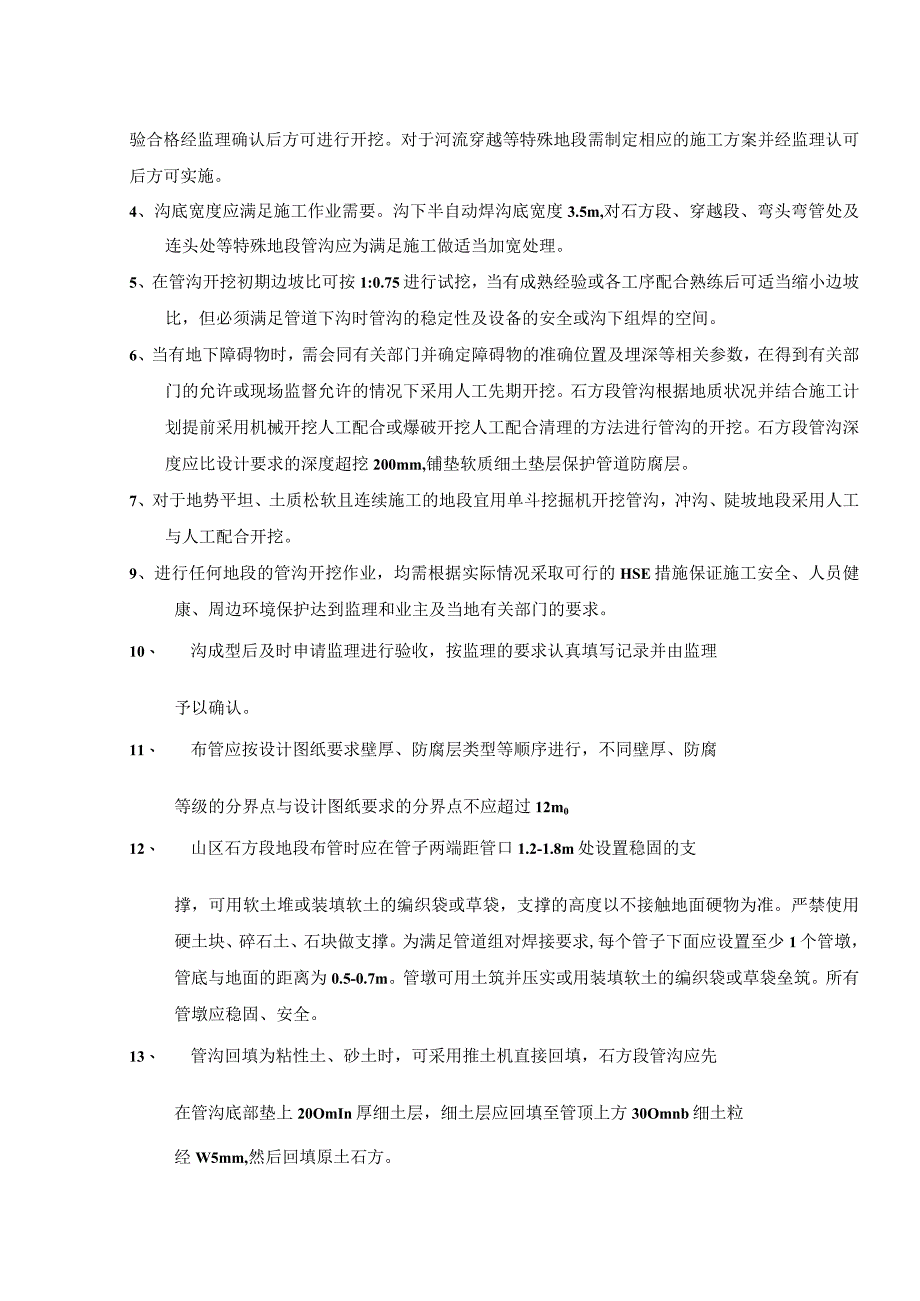

管沟开挖手册模板.docx_第3页
第3页 / 共4页
管沟开挖手册模板.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《管沟开挖手册模板.docx》由会员分享,可在线阅读,更多相关《管沟开挖手册模板.docx(4页珍藏版)》请在第壹文秘上搜索。

1、管沟开挖手册模板目录一、控制项目及应达到的质量标准2二、施工工艺方法与操作技术要求2三、控制检查方法4四、异常情况处理措施4一、控制项目及应达到的质量标准1、管沟开挖深度必须符合设计要求。2、对水平转角处需做适当的加宽处理并保证曲率半径符合要求。3、对水网地段、穿越段、地势低洼段的管沟有必要采取适当的降水措施。4、对纵向变坡点的位置要严格按照设计图纸及现场实际进行确定。5、严格控制管道的埋深、悬空及管底垫层细土粒径。管沟检验项目、检验数量、检验方法及合格标准表检验项目检验数量检验方法合格标准夕卜观全部观察检查施工记录直线段管沟顺直,曲线段圆滑过渡,无凹凸和折线;沟壁和沟底平整,无沟坎阶梯,无锐

2、器物、沟内无塌方、无杂物、转角符合设计要求。管沟中心线偏移每千米不少于5处用经纬仪检查允许偏差应小于100mm沟底宽度每千米不少于5处用尺检查允许偏差为+100mm、-50mm沟底标高每千米不少于5处用水准仪检查允许偏差应+50mm、-100mm变坡点位移全部用尺检查允许偏差应小于100mm二、施工工艺方法与操作技术要求1、管沟开挖前应由施工处技术人员向管沟开控作业人员下达管沟开挖通知书,规定出施工区间、技术要求及必要的施工方法等有关事宜,并需得到监理认可后方可实施。2、管沟开挖前,应对开挖段的所有控制桩和标志桩、管沟中心灰线进行验收和核对,确认无误后,才能进行开挖。同时应进行移桩、护桩工作。

3、转角桩按转角的角平分线方向移动,其余轴线桩应平移至堆土一侧距管沟边线大于等于300mm处。对于移桩困难的地段可采用增加引导桩、参照物标记等方法来确定原位置。3、管沟开挖应按管道中心灰线进行控制,管沟开挖深度应按开挖通知书的要求,并结合线路控制桩、标志桩标高及设计图纸和现场实际综合考虑进行开挖控制。挖出的土石方堆放在与施工便道相反的一侧,距沟边不得小于1m。在耕作区开挖管沟时,表层的03m深的耕作土应外运到指定的堆土场堆放,下层土靠近管沟堆放。河流及地势低洼等积水地段,采用明渠排水、井点降水、管沟加支撑等方法,在开挖前做试验,试验合格经监理确认后方可进行开挖。对于河流穿越等特殊地段需制定相应的施

4、工方案并经监理认可后方可实施。4、沟底宽度应满足施工作业需要。沟下半自动焊沟底宽度3.5m,对石方段、穿越段、弯头弯管处及连头处等特殊地段管沟应为满足施工做适当加宽处理。5、在管沟开挖初期边坡比可按1:0.75进行试挖,当有成熟经验或各工序配合熟练后可适当缩小边坡比,但必须满足管道下沟时管沟的稳定性及设备的安全或沟下组焊的空间。6、当有地下障碍物时,需会同有关部门并确定障碍物的准确位置及埋深等相关参数,在得到有关部门的允许或现场监督允许的情况下采用人工先期开挖。石方段管沟根据地质状况并结合施工计划提前采用机械开挖人工配合或爆破开挖人工配合清理的方法进行管沟的开挖。石方段管沟深度应比设计要求的深

5、度超挖200mm,铺垫软质细土垫层保护管道防腐层。7、对于地势平坦、土质松软且连续施工的地段宜用单斗挖掘机开挖管沟,冲沟、陡坡地段采用人工与人工配合开挖。9、进行任何地段的管沟开挖作业,均需根据实际情况采取可行的HSE措施保证施工安全、人员健康、周边环境保护达到监理和业主及当地有关部门的要求。10、 沟成型后及时申请监理进行验收,按监理的要求认真填写记录并由监理予以确认。11、 布管应按设计图纸要求壁厚、防腐层类型等顺序进行,不同壁厚、防腐等级的分界点与设计图纸要求的分界点不应超过12m012、 山区石方段地段布管时应在管子两端距管口1.2-1.8m处设置稳固的支撑,可用软土堆或装填软土的编织

6、袋或草袋,支撑的高度以不接触地面硬物为准。严禁使用硬土块、碎石土、石块做支撑。为满足管道组对焊接要求,每个管子下面应设置至少1个管墩,管底与地面的距离为0.5-0.7m。管墩可用土筑并压实或用装填软土的编织袋或草袋垒筑。所有管墩应稳固、安全。13、 管沟回填为粘性土、砂土时,可采用推土机直接回填,石方段管沟应先在管沟底部垫上20OmIn厚细土层,细土层应回填至管顶上方30Omnb细土粒经W5mm,然后回填原土石方。在农田段回填时,先回填生土,后回填耕植土,管沟回填应高出地面30Omin以上,覆土与管沟中心线一致,宽度为管沟上口宽度,并应成梯形。三、控制检查方法1、 管沟的深度、宽度、边坡用5米钢卷尺测量,每千米不少于5处。2、 变坡和平面转角处须100%检查,用全站仪进行检查,及时填写施工记录。管沟开挖后由开挖负责人进行目测自检,保证沟底平整,沟壁顺直,符合规范要求。四、异常情况处理措施1、当出现管沟边坡不稳定或沟底涌水带流沙时,应采取措施并经监理认可方可继续施工。2、当开挖管沟比施工图土质等级高时作业人员应通知项目部并报请监理及业主现场确认。
