1、三极管开关特性非常像继电器，它可以通过低压来控制高压电路，实现自动开关作用。当继电器电路导通之后继电器的线圈就会产生磁场，磁场会吸附衔铁从而让高压电路区域的触点相互接通，此时高压电路开始工作。当继电器电路断开之后继电器的线圈磁场就会消失，衔铁弹回之后高压电路区域的触点就会断开，高压电路也就断开不工作了。衔铁、电磁继电器触点弹簧电磁铁电动机控制电路工作电路三极管也是通过这种四两拨千斤的方法来实现开关的，三极管可以通过小的交流输入控制大的静态直流。三极管很像拥有两个闸门的大坝，正常情况下想要打开大的闸门很难，于是就先打开小的闸门，通过小闸门的涓流来冲击大闸门的开关，大闸门打开之后波涛汹涌的滚滚洪流

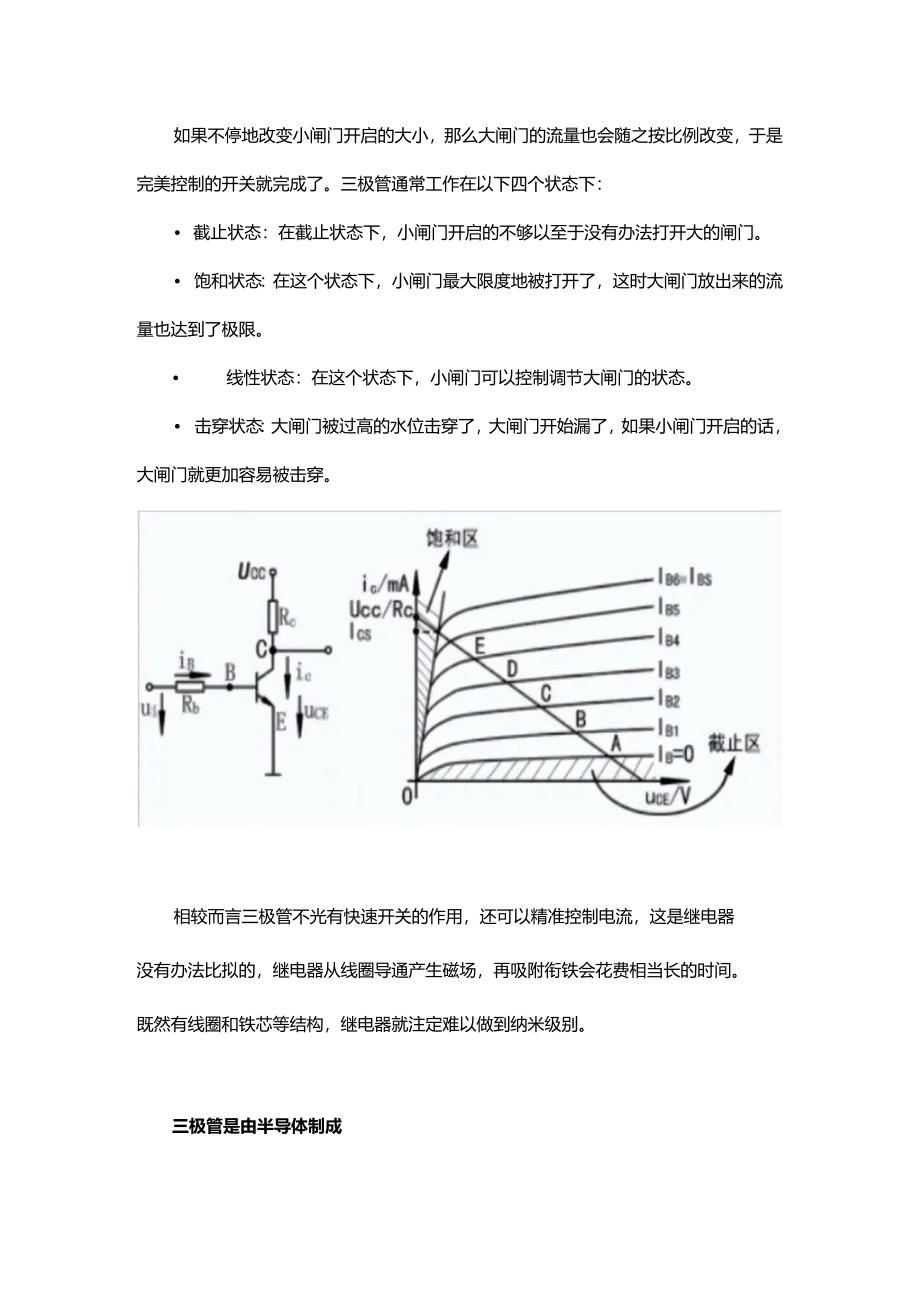

2、就立马如脱缰野马开始流动。如果不停地改变小闸门开启的大小，那么大闸门的流量也会随之按比例改变，于是完美控制的开关就完成了。三极管通常工作在以下四个状态下： 截止状态：在截止状态下，小闸门开启的不够以至于没有办法打开大的闸门。 饱和状态：在这个状态下，小闸门最大限度地被打开了，这时大闸门放出来的流量也达到了极限。 线性状态：在这个状态下，小闸门可以控制调节大闸门的状态。 击穿状态：大闸门被过高的水位击穿了，大闸门开始漏了，如果小闸门开启的话，大闸门就更加容易被击穿。相较而言三极管不光有快速开关的作用，还可以精准控制电流，这是继电器没有办法比拟的，继电器从线圈导通产生磁场，再吸附衔铁会花费相当长的

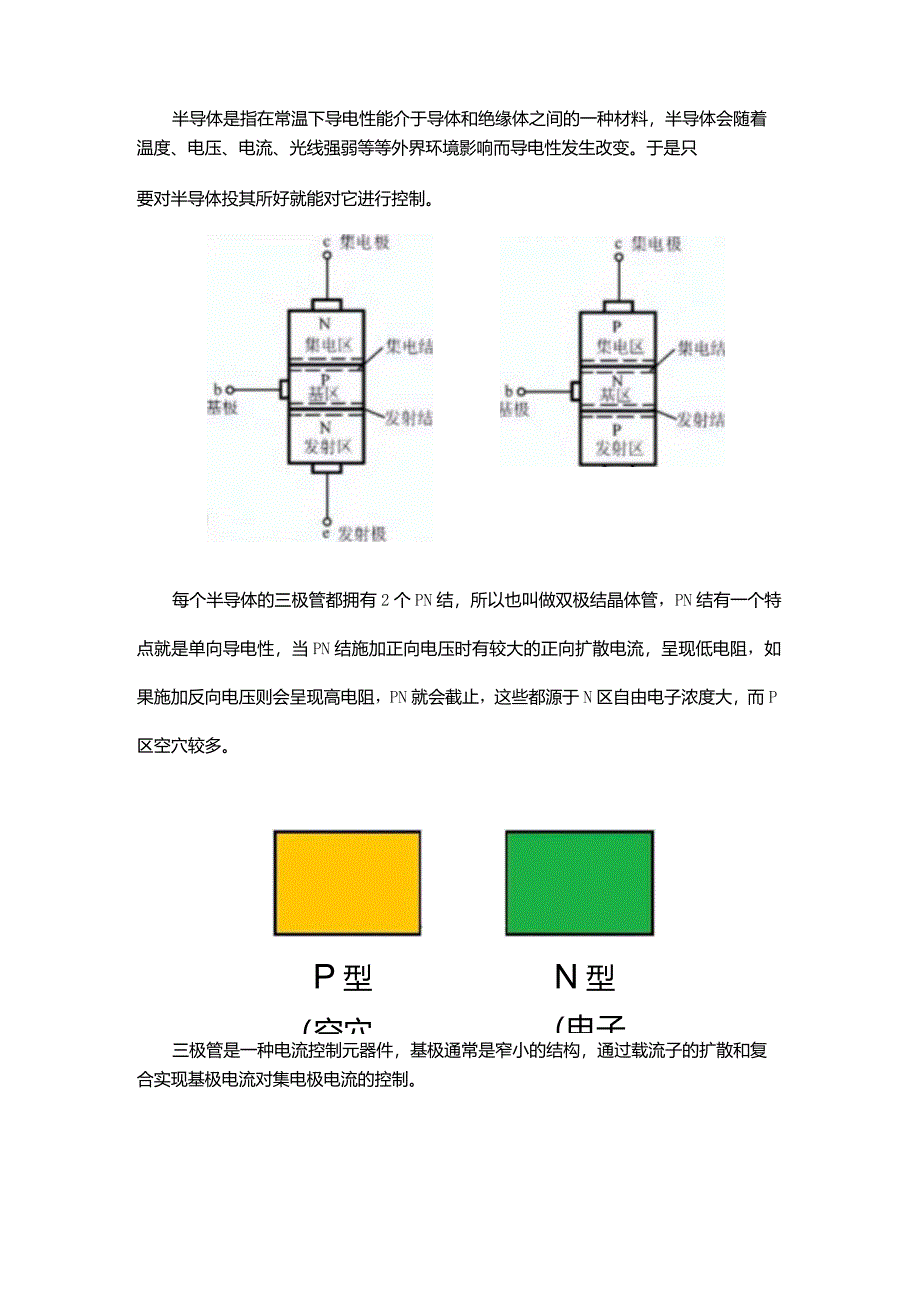

3、时间。既然有线圈和铁芯等结构，继电器就注定难以做到纳米级别。三极管是由半导体制成半导体是指在常温下导电性能介于导体和绝缘体之间的一种材料，半导体会随着温度、电压、电流、光线强弱等等外界环境影响而导电性发生改变。于是只要对半导体投其所好就能对它进行控制。每个半导体的三极管都拥有2个PN结，所以也叫做双极结晶体管，PN结有一个特点就是单向导电性，当PN结施加正向电压时有较大的正向扩散电流，呈现低电阻，如果施加反向电压则会呈现高电阻，PN就会截止，这些都源于N区自由电子浓度大，而P区空穴较多。P型（空穴多）N型（电子多）三极管是一种电流控制元器件，基极通常是窄小的结构，通过载流子的扩散和复合实现基极电流对集电极电流的控制。-H-PN结&二极管过去谁曾想到如今方寸之间的芯片到现如今已经达到了百亿级别，工艺制程更是快接近极限纳米级别，而这些都跟半导体、三极管有关。
