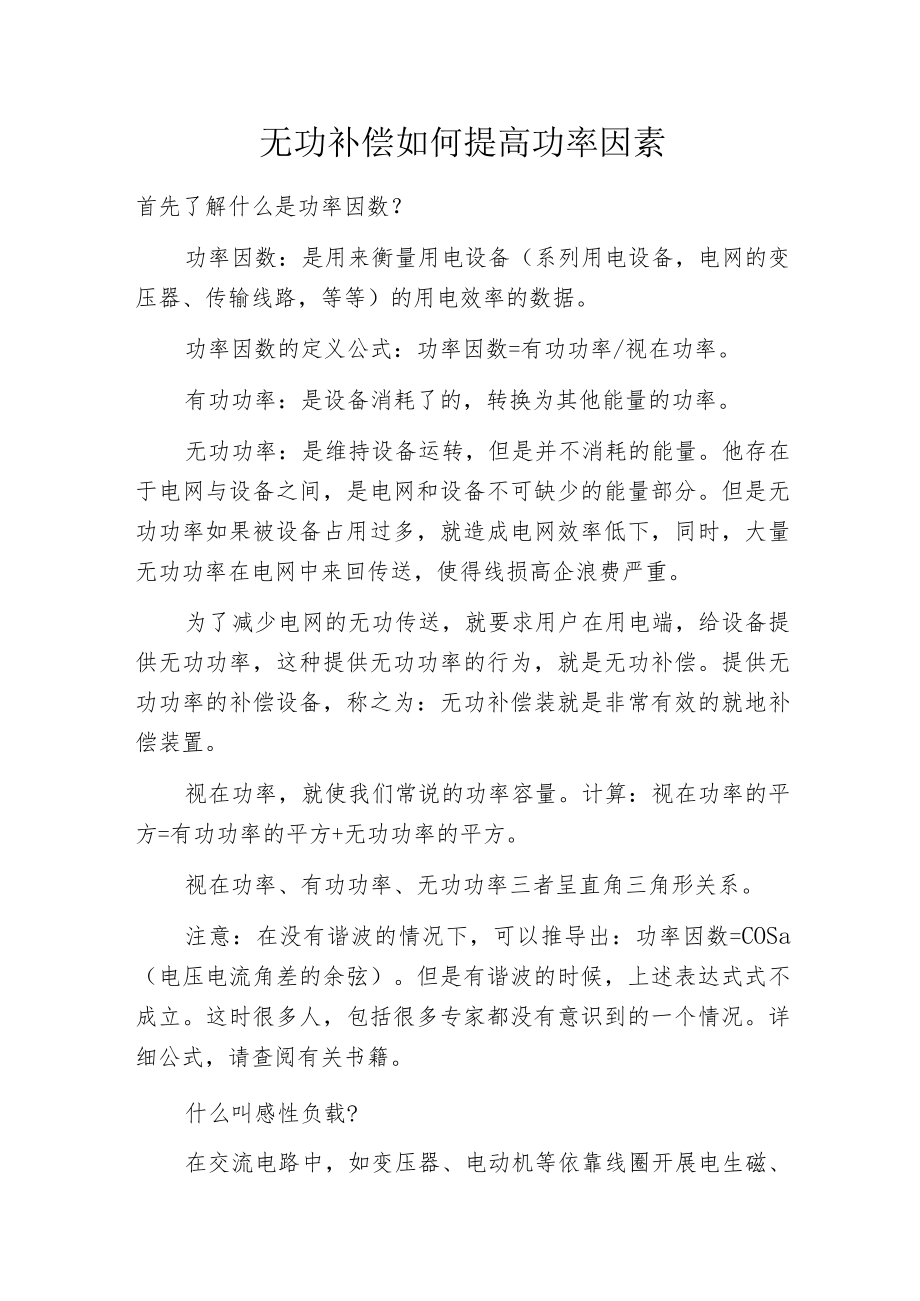

无功补偿如何提高功率因素.docx_第1页
第1页 / 共2页

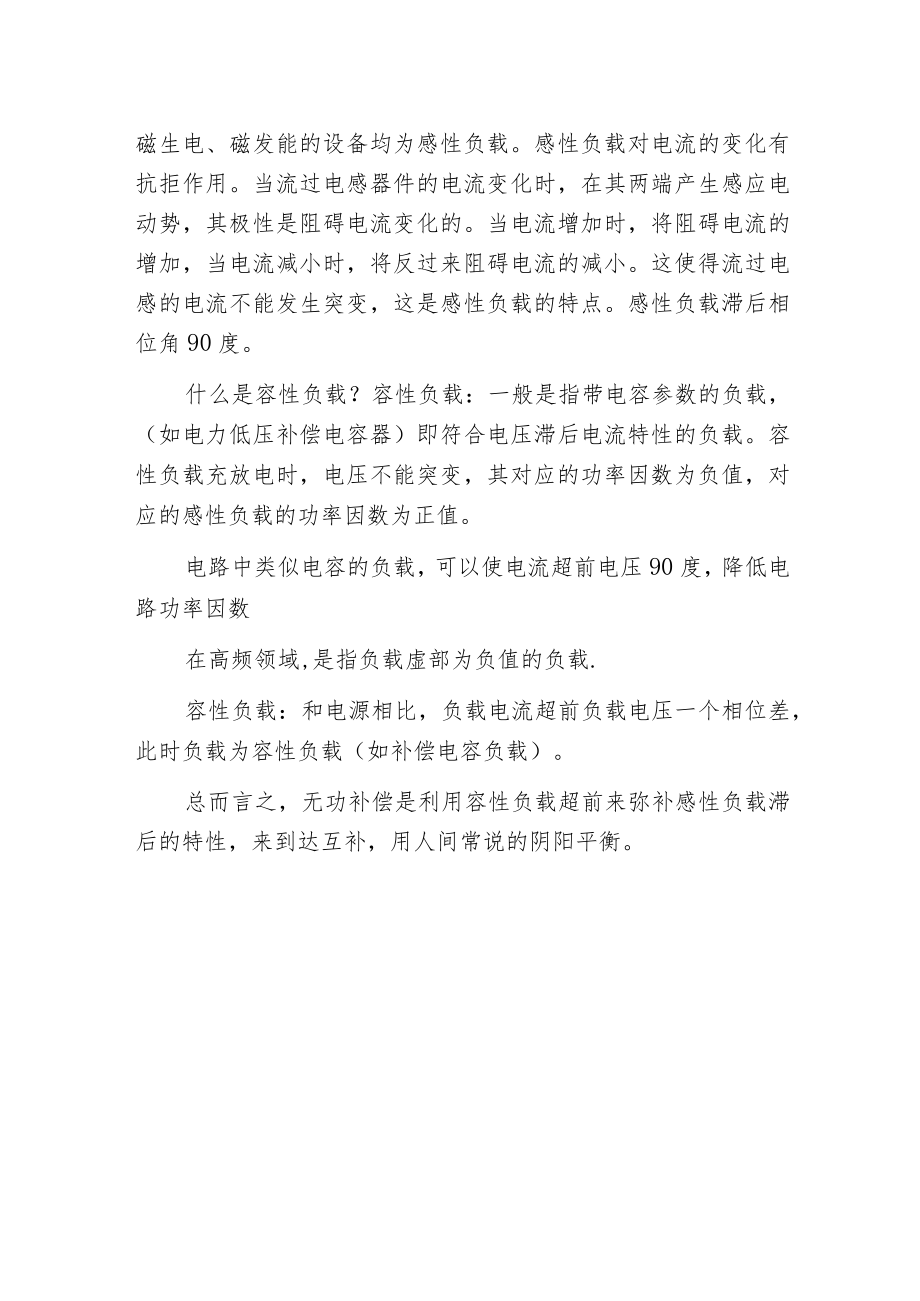

无功补偿如何提高功率因素.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《无功补偿如何提高功率因素.docx》由会员分享,可在线阅读,更多相关《无功补偿如何提高功率因素.docx(2页珍藏版)》请在第壹文秘上搜索。

1、无功补偿如何提高功率因素首先了解什么是功率因数?功率因数:是用来衡量用电设备(系列用电设备,电网的变压器、传输线路,等等)的用电效率的数据。功率因数的定义公式:功率因数=有功功率/视在功率。有功功率:是设备消耗了的,转换为其他能量的功率。无功功率:是维持设备运转,但是并不消耗的能量。他存在于电网与设备之间,是电网和设备不可缺少的能量部分。但是无功功率如果被设备占用过多,就造成电网效率低下,同时,大量无功功率在电网中来回传送,使得线损高企浪费严重。为了减少电网的无功传送,就要求用户在用电端,给设备提供无功功率,这种提供无功功率的行为,就是无功补偿。提供无功功率的补偿设备,称之为:无功补偿装就是非

2、常有效的就地补偿装置。视在功率,就使我们常说的功率容量。计算:视在功率的平方=有功功率的平方+无功功率的平方。视在功率、有功功率、无功功率三者呈直角三角形关系。注意:在没有谐波的情况下,可以推导出:功率因数=COSa(电压电流角差的余弦)。但是有谐波的时候,上述表达式式不成立。这时很多人,包括很多专家都没有意识到的一个情况。详细公式,请查阅有关书籍。什么叫感性负载?在交流电路中,如变压器、电动机等依靠线圈开展电生磁、磁生电、磁发能的设备均为感性负载。感性负载对电流的变化有抗拒作用。当流过电感器件的电流变化时,在其两端产生感应电动势,其极性是阻碍电流变化的。当电流增加时,将阻碍电流的增加,当电流减小时,将反过来阻碍电流的减小。这使得流过电感的电流不能发生突变,这是感性负载的特点。感性负载滞后相位角90度。什么是容性负载?容性负载:一般是指带电容参数的负载,(如电力低压补偿电容器)即符合电压滞后电流特性的负载。容性负载充放电时,电压不能突变,其对应的功率因数为负值,对应的感性负载的功率因数为正值。电路中类似电容的负载,可以使电流超前电压90度,降低电路功率因数在高频领域,是指负载虚部为负值的负载.容性负载:和电源相比,负载电流超前负载电压一个相位差,此时负载为容性负载(如补偿电容负载)。总而言之,无功补偿是利用容性负载超前来弥补感性负载滞后的特性,来到达互补,用人间常说的阴阳平衡。
