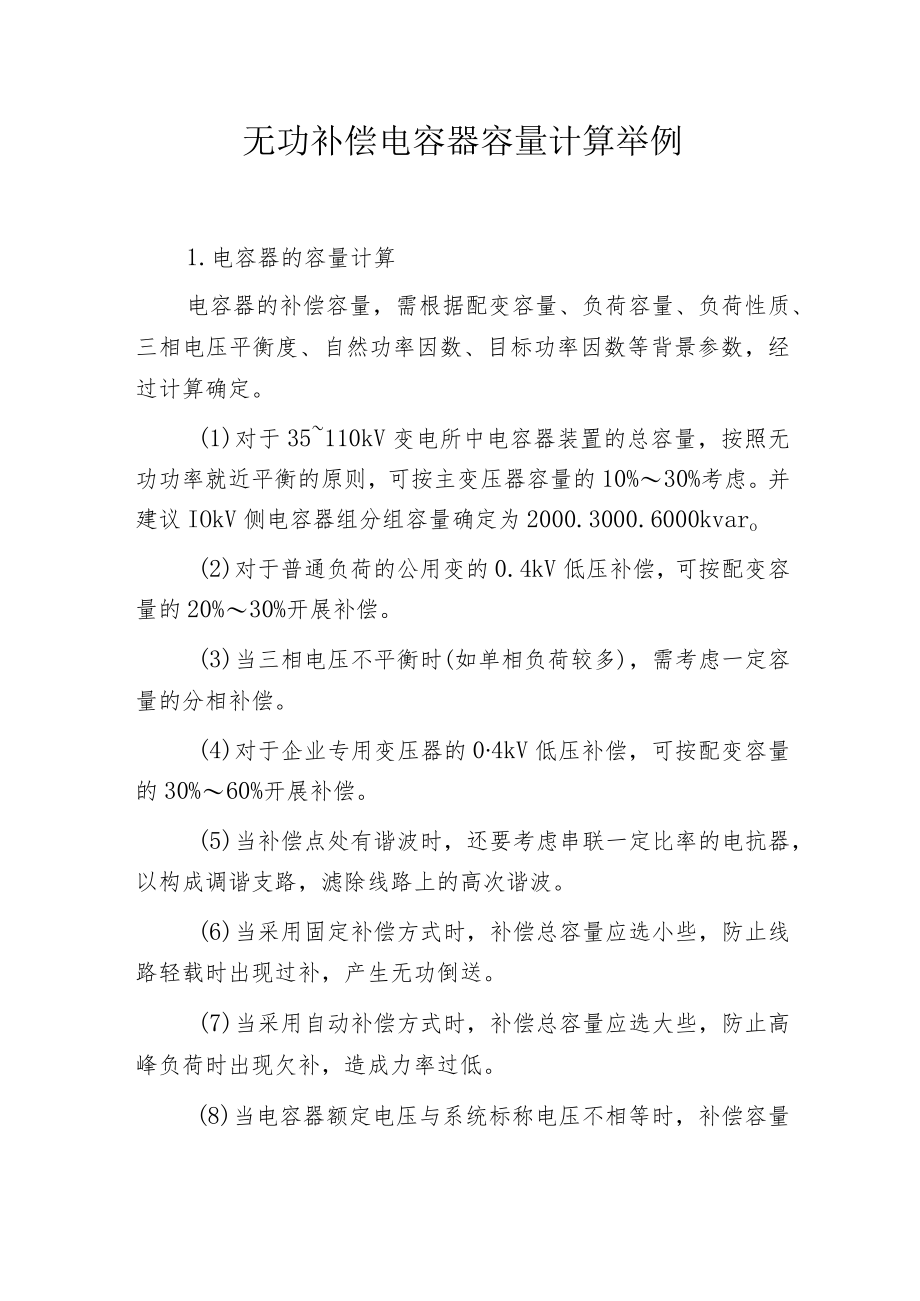

1、无功补偿电容器容量计算举例1.电容器的容量计算电容器的补偿容量，需根据配变容量、负荷容量、负荷性质、三相电压平衡度、自然功率因数、目标功率因数等背景参数，经过计算确定。(1)对于35110kV变电所中电容器装置的总容量，按照无功功率就近平衡的原则，可按主变压器容量的10%30%考虑。并建议IOkV侧电容器组分组容量确定为2000.3000.6000kvaro(2)对于普通负荷的公用变的0.4kV低压补偿，可按配变容量的20%30%开展补偿。(3)当三相电压不平衡时(如单相负荷较多)，需考虑一定容量的分相补偿。(4)对于企业专用变压器的04kV低压补偿，可按配变容量的30%60%开展补偿。(5)

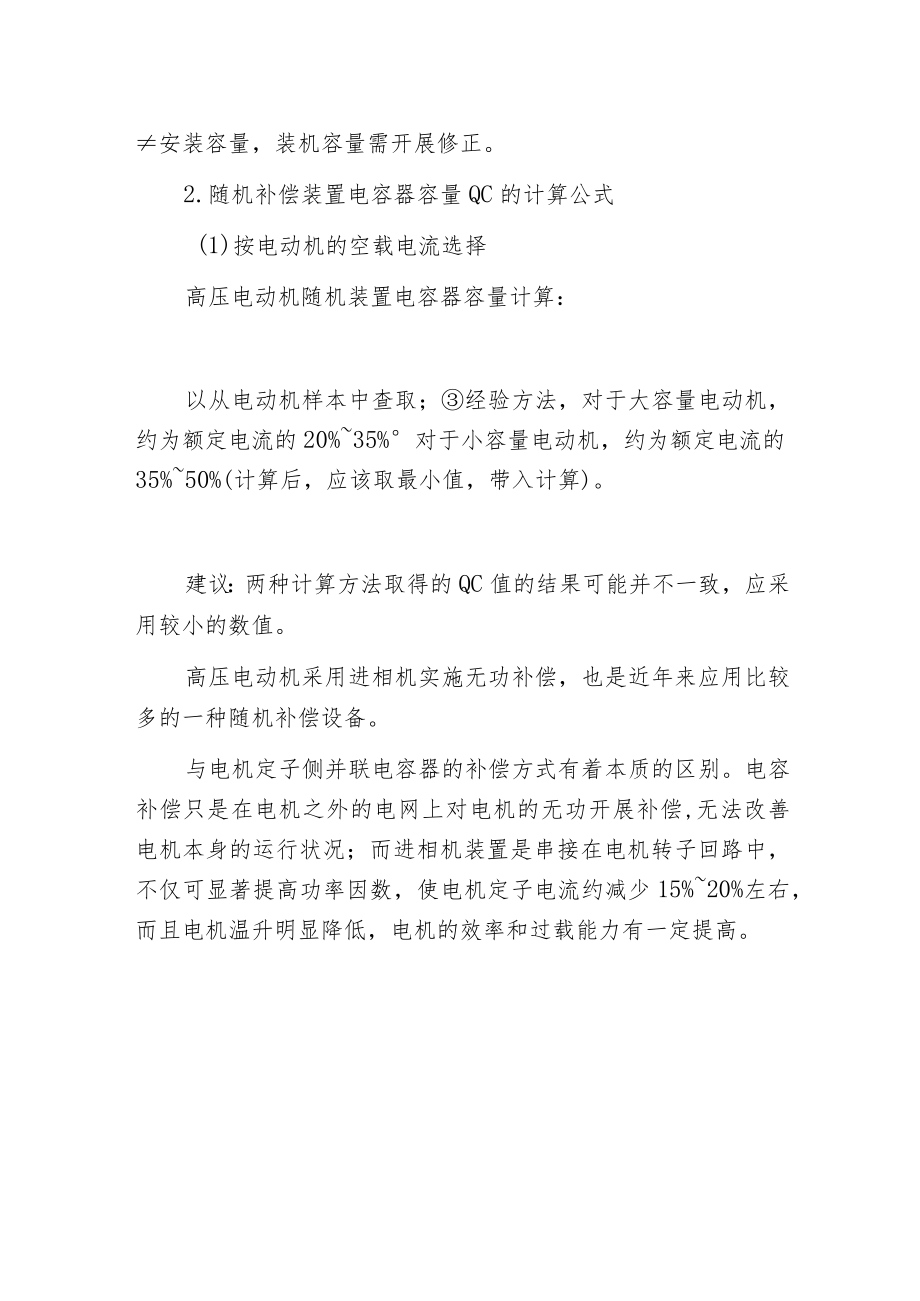

2、当补偿点处有谐波时，还要考虑串联一定比率的电抗器，以构成调谐支路，滤除线路上的高次谐波。(6)当采用固定补偿方式时，补偿总容量应选小些，防止线路轻载时出现过补，产生无功倒送。(7)当采用自动补偿方式时，补偿总容量应选大些，防止高峰负荷时出现欠补，造成力率过低。(8)当电容器额定电压与系统标称电压不相等时，补偿容量安装容量，装机容量需开展修正。2.随机补偿装置电容器容量QC的计算公式(1)按电动机的空载电流选择高压电动机随机装置电容器容量计算：以从电动机样本中查取；经验方法，对于大容量电动机，约为额定电流的20%35%对于小容量电动机，约为额定电流的35%50%(计算后，应该取最小值，带入计算)。建议：两种计算方法取得的QC值的结果可能并不一致，应采用较小的数值。高压电动机采用进相机实施无功补偿，也是近年来应用比较多的一种随机补偿设备。与电机定子侧并联电容器的补偿方式有着本质的区别。电容补偿只是在电机之外的电网上对电机的无功开展补偿,无法改善电机本身的运行状况；而进相机装置是串接在电机转子回路中，不仅可显著提高功率因数，使电机定子电流约减少15%20%左右，而且电机温升明显降低，电机的效率和过载能力有一定提高。
