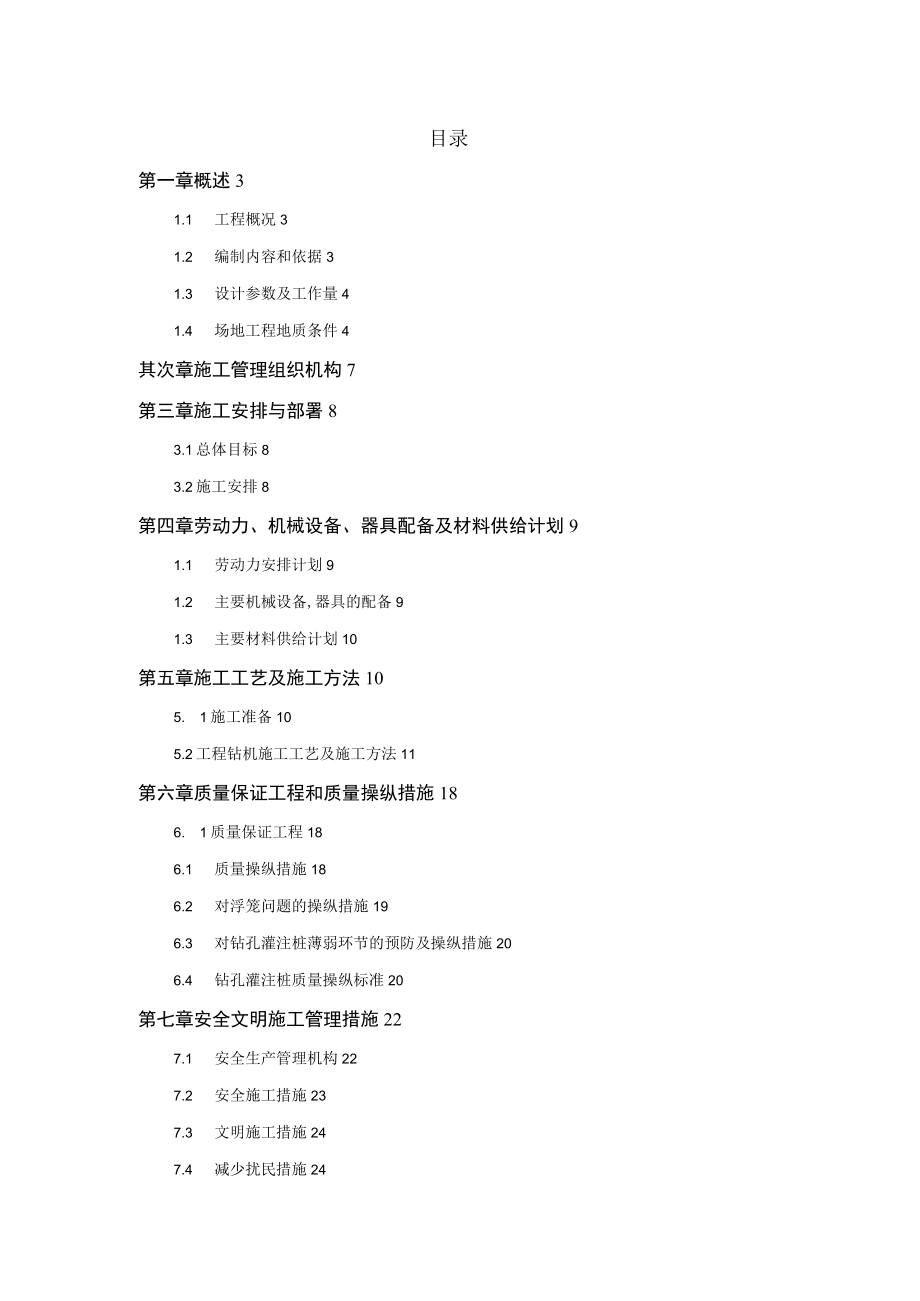

1、目录第一章概述31.1 工程概况31.2 编制内容和依据31.3 设计参数及工作量41.4 场地工程地质条件4其次章施工管理组织机构7第三章施工安排与部署83.1总体目标83.2施工安排8第四章劳动力、机械设备、器具配备及材料供给计划91.1 劳动力安排计划91.2 主要机械设备,器具的配备91.3 主要材料供给计划10第五章施工工艺及施工方法105. 1施工准备105.2工程钻机施工工艺及施工方法11第六章质量保证工程和质量操纵措施186. 1质量保证工程186.1 质量操纵措施186.2 对浮笼问题的操纵措施196.3 对钻孔灌注桩薄弱环节的预防及操纵措施206.4 钻孔灌注桩质量操纵标准

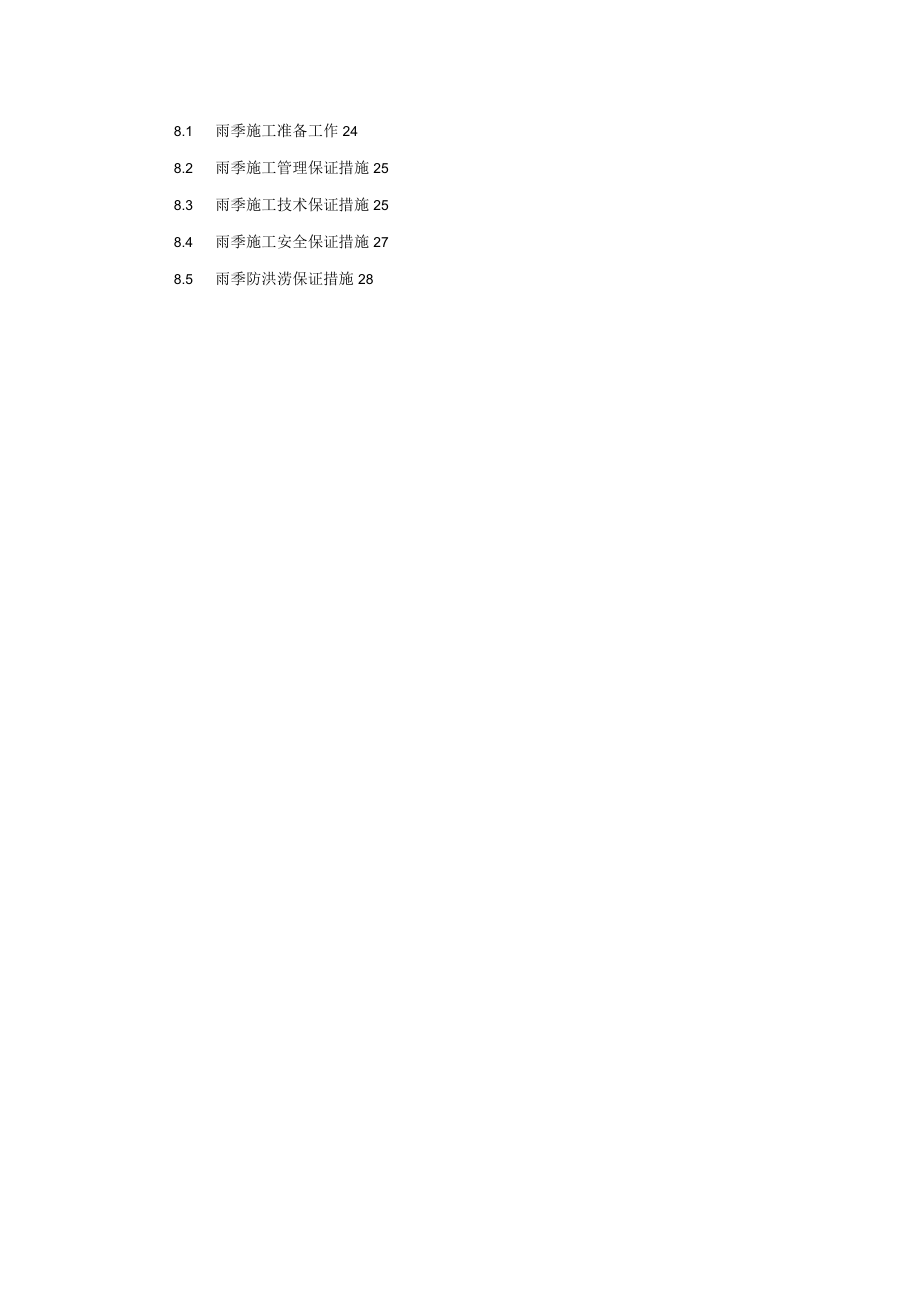

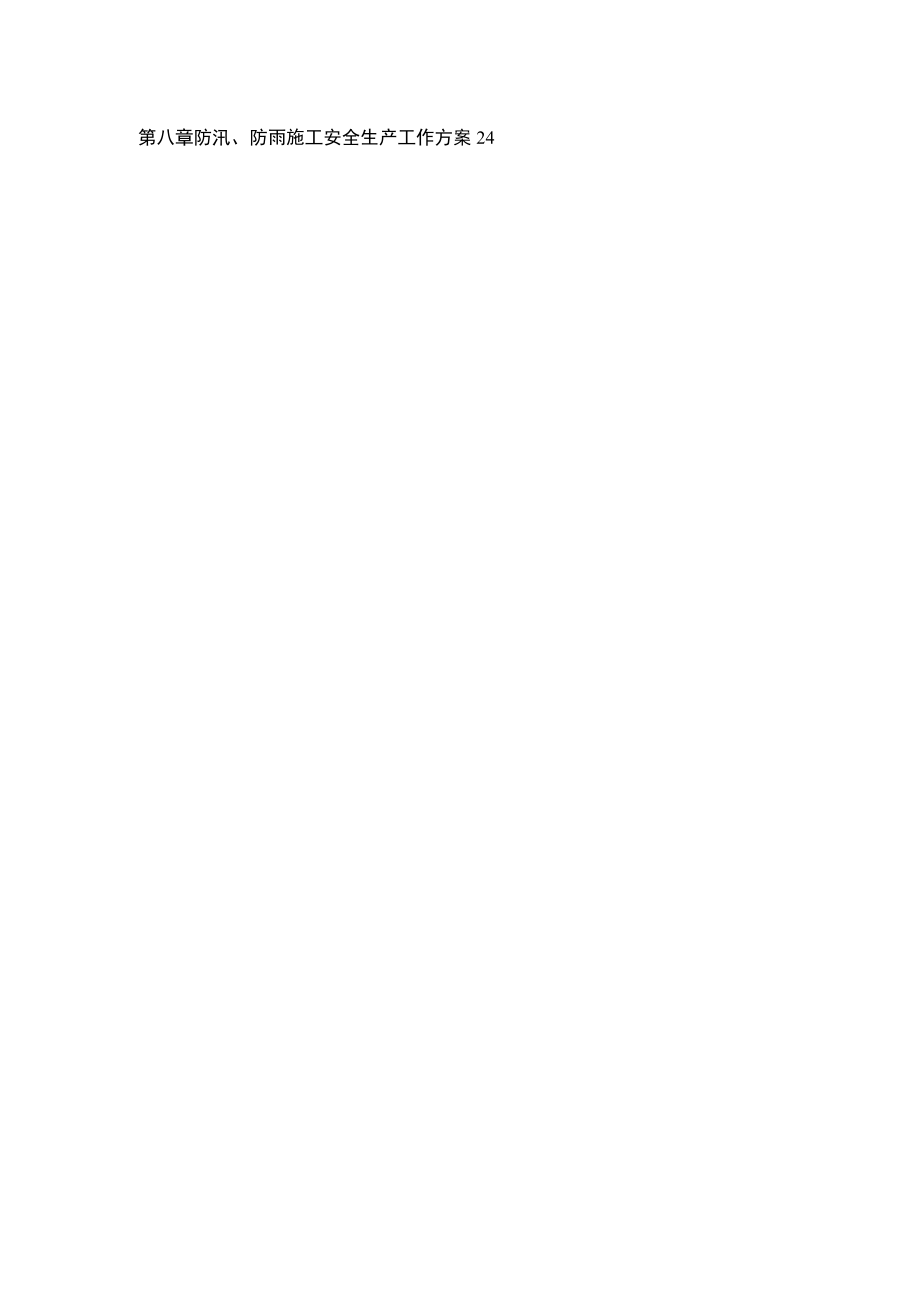

2、20第七章安全文明施工管理措施227.1 安全生产管理机构227.2 安全施工措施237.3 文明施工措施247.4 减少扰民措施24第八章防汛、防雨施工安全生产工作方案248.1 雨季施工准备工作248.2 雨季施工管理保证措施258.3 雨季施工技术保证措施258.4 雨季施工安全保证措施278.5 雨季防洪涝保证措施28第一章概述1.1 工程概况XX万达旅游城Bl地块，位于XX市滨湖滨湖区蠡湖大道西侧、南湖中路北侧。本工程包括2幢34层高层住宅楼、1幢46层超高层住宅楼、2幢48层超高层住宅楼、10幢6层花园洋房、2层沿街商铺及BIT、Bl-2两个地下车库，建筑总面积约为31.2万行。本
3、工程建设单位为XX万达城投资有限公司；设计单位为中国建筑上海设计研究院有限公司；勘察单位为XX水文工程地质勘察院；监理单位为安徽省建设监理有限公司；施工单位为中国建筑第八工程局有限公司14#、15#高层住宅楼抗压桩基设计为70Omm钻孔灌注桩，桩端持力层9层粉质黏土，桩端进入持力层深度大于3m。超高层住宅楼抗压桩基设计为80Omm的钻孔灌注桩，桩长63m,桩端持力层为10层粉细砂。桩端进入持力层深度大于3米。1.2 编制内容和依据D编制内容XX万达旅游城Bl地块钻孔灌注桩施工方案。2)编制依据(1) XX万达旅游城Bl地块桩基图纸。(2) XX万达文化旅游城Bl地块岩土工程勘察报告；(3) 建
4、筑桩基技术规范(JGJ94-2008)；(4) 钢筋焊接及验收规程(JGJI8-2012)；(5) 工程测量规范(GB50026-2007)；(6) 施工现场临时用电安全技术规范(JGJ46-2005)；1.3设计参数及工作量1)700mm抗压桩基，共计352根，有效桩长57m,工程桩桩身混凝土强度为水下C35,后期检测性试桩桩身混凝土强度为水下C40,桩用钢筋主筋上部为8C18、下部为4C18,加强筋为C142000,箍筋为8100/200。800mm抗压桩基，共计444根，有效桩长63m,工程桩桩身混凝土强度为水下C40,后期检测性试桩桩身混凝土强度为水下C45,桩用钢筋主筋上部为12CI
5、6、下部为6C16,加强筋为C142000,箍筋为二8部0/200。3)工程灌注桩后检测试桩桩体与桩头一次施工成型，做法为在桩头部位埋设钢护筒。钢护筒壁厚8mm,内径及长度均为IOOomm。具体见下图：图13T桩头大样图1.4场地工程地质条件1)场地条件拟建场地位于农田中，地形稍有起伏，现地面标高一般在3.75m左右。该场地地貌单元属长江三角洲冲积平原。2) 地层岩性特征XX市区地层隶属于江南地层区，区内第四纪沉积物覆盖广泛，以松散碎屑沉积为主，厚度100190m,分布广泛，发育齐全，岩性岩相繁杂多样，沉积连续，层序清楚。本场地第四纪沉积物覆盖厚度106.OOm,基岩为朱罗系组泥岩、泥质粉砂岩
6、。根据地勘报告，勘察所揭露的垂深110OOm范围内地层主要由耕土、素填土、淤泥质粉质黏土、粉质黏土、粉土夹粉质黏土、粉土、粉细砂、及侏罗系象山群泥岩、泥质粉砂岩组成，在勘察深度范围内可划分成30个工程地质层组，具体见地勘报告。3) 水文地质条件(1) 地表水本场地地表水发育，场地Bl-I地块西侧14.00m处分布一条南北走向河流，河宽16.0-62.0m,河道深3.0-4.5m左右，水深2.4-3.6m,水面标高2.15m,场地内南侧河道于西侧河流相连，河口设节制闸操纵内河水位。(2) 地下水拟建场地在勘察深度范围内地下水主要为赋存于第四系全新统及上更新统中的浅层含水层、微承压水层。现对拟建基
7、坑开挖影响较大的含水层分别评述如下。A上层滞水拟建场地层耕土中地下水稳定水位见下表。其地下水类型为上层滞水型，地下水主要靠大气降水及地表径流补给，并随季节与气候变化，水位有升降变化，正常年变幅在1.0m左右，本场地35年内最高上层滞水水位标高2.50m,最低水位2.IOmo稳定水位状况稳定数据水个数位稳定水位埋深Gn)稳定水位标高Gn)最小值最大值最小值最大值640.300.602.212.35B承压水主要分布于层粉质黏土夹粉土及(4-2)层粉土夹粉质黏土层中，其中层粉质黏土夹粉土含水层土性以黏性土为主，富水性一般，局部粉土层中含水量中等；(4-2)层粉土夹粉质黏土含水层土性以粉性土为主，富水
8、性中等。水位埋深小于3.OOm,底板埋深12.001510m,厚度5.75m。地下水水化学类型为HC03-CaNa型。该层地下水主要接受侧向迳流和河水补给，排泄主要以侧向迳流方式排出区外。上下隔水层为层粉质黏土、(5-1)层黏土夹粉质黏土。根据勘察报告，采用套管止水法测得J42、J56、J67、J71号钻孔中层粉质黏土夹粉土及(4-2)层粉土中地下水稳定水位标高分别为0.10m,-0.20m.0.30m-0.IOmo该层弱承压含水层正常年变幅在0.5Oln左右。(6-2)层粉土夹粉质黏土中承压水稳定水位(水头)标高-3.36m。由于层粉质黏土夹粉土及层粉质黏土夹粉土层含水层为弱承压性，水头标高
9、较高，根据设计提供的地下车库基础资料，Bl-I地块地下车库基底位于层粉质黏土下部，相应标高-1.OOm,基底下层粉质黏土剩余厚度约1.OOnI左右，(2)层粉质黏土隔水层，为此层粉质黏土夹粉土及(4-2)层粉土夹粉质黏土层弱承压水对基坑开挖影响较小，局部地段对基坑的开挖施工影响较大，如电梯井及集水井部位。B1-2地块地下车库基础底位于(4-1)层粉质黏土或(4-2)层粉土之中，为此(4-2)层粉土夹粉质黏土层中弱承压水对基坑开挖影响较大，需进行降水处理。其次章施工管理组织机构根据业主要求，结合本工程特点，为加强工程施工现场管理力量，我单位将对本工程设立工程经理部，代表单位履行现场合同义务，对工
10、程施工进行统一管理、统一协调，确保各工程标的实现，直接对业主和监理负责。工程经理部下设施工计划部、技术质量管理部、安全环境管理部、物资设备管理部、商务合约管理部、综合管理办公室等部门。施工现场工程管理组织机构见下图。施工现场工程管理组织机构为满足施工需要，我单位按规划组建B地块施工经理部，具有独立的组织机构，设立技术质量组、安全环境组、施工组、物资设备组。B地块施工经理部组织机构见下图。B地块施工经理部第三章施工安排与部署3.1 总体目标1) 工程质量：确保工程质量符合国家、行业相关标准和设计要求。2) 工期目标：14#、15#楼：2014年3月15日2014年4月23日；(2) 楼：2014
11、年3月29日2014年5月2日。3) 安全文明生产：安全生产，无重大伤亡事故。3.2施工安排钻孔桩施工拟投入钻机30台套，型号为SPJ300工程钻机。第四章劳动力、机械设备、器具配备及材料供给计划1.1 劳动力安排计划主要劳动力投入量一览表序号工种单位数量进场日期1钻机操作工人30随机进场2机前辅助工人60随机进场3钻孔班长人30随机进场4焊工班长人5开工前3天5电焊工人15开工前3天6钢筋笼制作人25开工前3天7排浆工人15随机进场8杂工人15开工前2天9混凝土浇筑工人15随机进场10试块制作员人3随机进场1.2 主要机械设备、器具的配备拟配备的主要机械设备、器具见下表。序号名称型号单位数量
12、功能1工程钻机SPJ300台30钻孔桩钻进成孔2吊车QY-16部10钢筋笼吊装、混凝土灌注3泥浆泵3PN1.台9F泥浆4导管10寸付10水下混凝土灌注5电焊机BXI8300E3台30钢筋笼焊接6泥浆测试仪器套10测试泥浆性能7全站仪拓普康3002架2测量8排污泵N1.-86台9排污用9水准仪S3台5测量10挖机Z1.-50台8废土堆放1.3 主要材料供给计划D钢筋：按施工进度需要分批进场。2) 商品混凝土：根据施工工艺要求随时进场。3) 其它用材：在该工序施工前一次性进场。第五章施工工艺及施工方法5.1施工准备开工前，由业主或监理有关人员将水准点、坐标操纵点及红线以书面形式交验我公司工程经理部
13、。D设置平面操纵网：依据业主提供的“总平面图、“桩位平面布置图等资料，先对提供的平面操纵点、水准点进行复测，其结果经业主与监理认可，再设置本工程的平面操纵网，采用方格网，二级精度，首级操纵采用轴线法，在现场设置操纵若干个操纵网点，操纵网点选择在通视良好，利于长期保存的地方，主要控网点设混凝土固定标。平面操纵设置完成后，经监理复核，建设单位签字认可，方可进行施工的定位放线工序。2)设置高程操纵网：依据提供的水准点用S3型水准仪，设置本工程的高程操纵网络，以闭合线路的方式进行施测，闭合误差20mm以内，高程操纵点可设在平面操纵混凝土固定标处。桩位标高在现场设置统一的高程原点，并会同监理共同确定。3
14、)测量定位：使用拓普康3002全站仪，2C值误差不大于5，垂直度盘指标误差不大于10；操纵点上设立测站，采用坐标法进行放样，桩位放样误差不大于20mni;利用S3型水准仪来测定护筒标高，其误差不大于Iomm。5.2工程钻机施工工艺及施工方法本工程的施工中拟采用正循环回转钻进成孔，孔内原土自然造浆护壁，正循环二次清孔除渣，导管回顶法灌注水下混凝土成桩的施工工艺。施工时对不同的地层有针对性的采用相应的措施：对于近地表的杂填土、素填土、回填土等松散土层，拟埋设护筒穿过。对杂填土较厚区域，拟采用加长护筒护筒穿过。对于粉质粘土、淤泥质粘土层，拟采用轻压大泵量快速穿过。对于粘土层，造浆性能好，可以利用此层位造优质泥浆，但本层简单缩径，拟低速勤扫通过。对于粉砂层，由于自然造浆性能差，易坍塌孔，因此钻进成孔应注意以下事项：a.钻进终了时，必需反复划眼以防止缩径；b.采用优质泥浆护壁，具体性能指标为：胶体率：95%以上；粘度：1822s;比重：1.21.35;钻进至设计孔深后，作好第一次清孔，低速大泵量将孔底大颗粒泥屑研磨细碎，以优质泥浆使之悬浮携带出孔，以保证孔底清洁，为其次次清孔打好基础。应严格操
