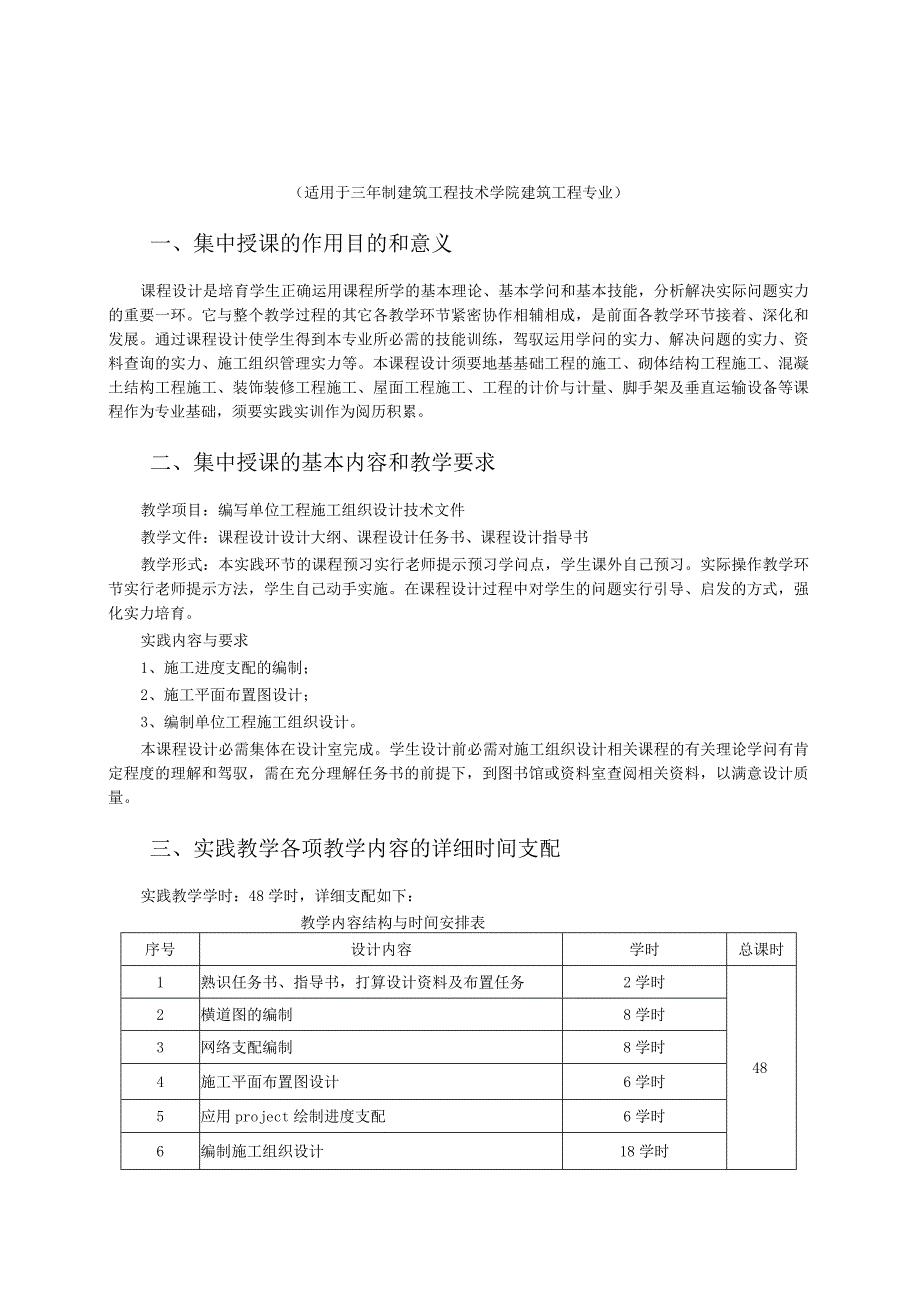

1、（适用于三年制建筑工程技术学院建筑工程专业）一、集中授课的作用目的和意义课程设计是培育学生正确运用课程所学的基本理论、基本学问和基本技能，分析解决实际问题实力的重要一环。它与整个教学过程的其它各教学环节紧密协作相辅相成，是前面各教学环节接着、深化和发展。通过课程设计使学生得到本专业所必需的技能训练，驾驭运用学问的实力、解决问题的实力、资料查询的实力、施工组织管理实力等。本课程设计须要地基基础工程的施工、砌体结构工程施工、混凝土结构工程施工、装饰装修工程施工、屋面工程施工、工程的计价与计量、脚手架及垂直运输设备等课程作为专业基础，须要实践实训作为阅历积累。二、集中授课的基本内容和教学要求教学项目
2、：编写单位工程施工组织设计技术文件教学文件：课程设计设计大纲、课程设计任务书、课程设计指导书教学形式：本实践环节的课程预习实行老师提示预习学问点，学生课外自己预习。实际操作教学环节实行老师提示方法，学生自己动手实施。在课程设计过程中对学生的问题实行引导、启发的方式，强化实力培育。实践内容与要求1、施工进度支配的编制；2、施工平面布置图设计；3、编制单位工程施工组织设计。本课程设计必需集体在设计室完成。学生设计前必需对施工组织设计相关课程的有关理论学问有肯定程度的理解和驾驭，需在充分理解任务书的前提下，到图书馆或资料室查阅相关资料，以满意设计质量。三、实践教学各项教学内容的详细时间支配实践教学学

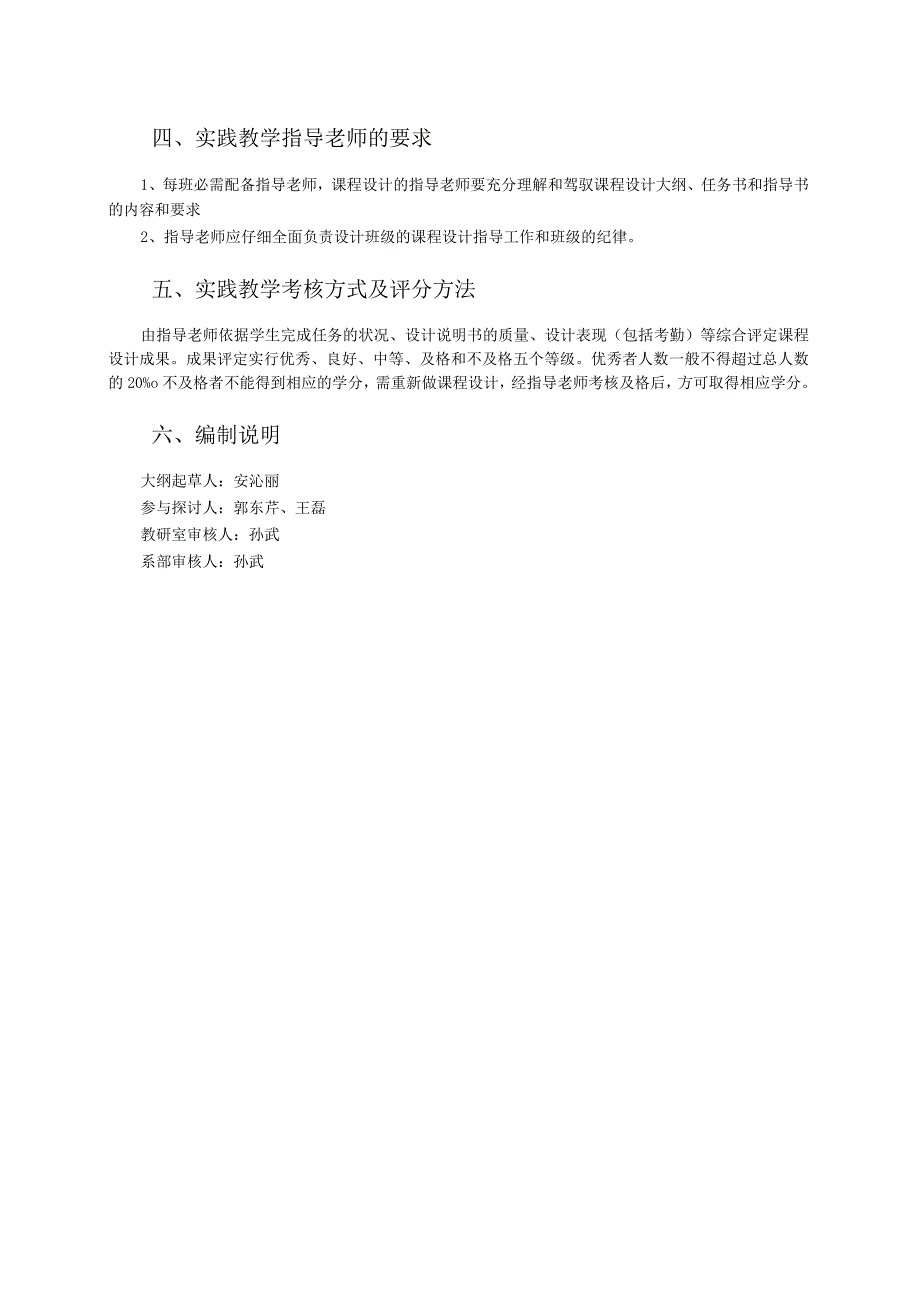

3、时：48学时，详细支配如下：教学内容结构与时间安排表序号设计内容学时总课时1熟识任务书、指导书，打算设计资料及布置任务2学时482横道图的编制8学时3网络支配编制8学时4施工平面布置图设计6学时5应用project绘制进度支配6学时6编制施工组织设计18学时四、实践教学指导老师的要求1、每班必需配备指导老师，课程设计的指导老师要充分理解和驾驭课程设计大纲、任务书和指导书的内容和要求2、指导老师应仔细全面负责设计班级的课程设计指导工作和班级的纪律。五、实践教学考核方式及评分方法由指导老师依据学生完成任务的状况、设计说明书的质量、设计表现（包括考勤）等综合评定课程设计成果。成果评定实行优秀、良好、

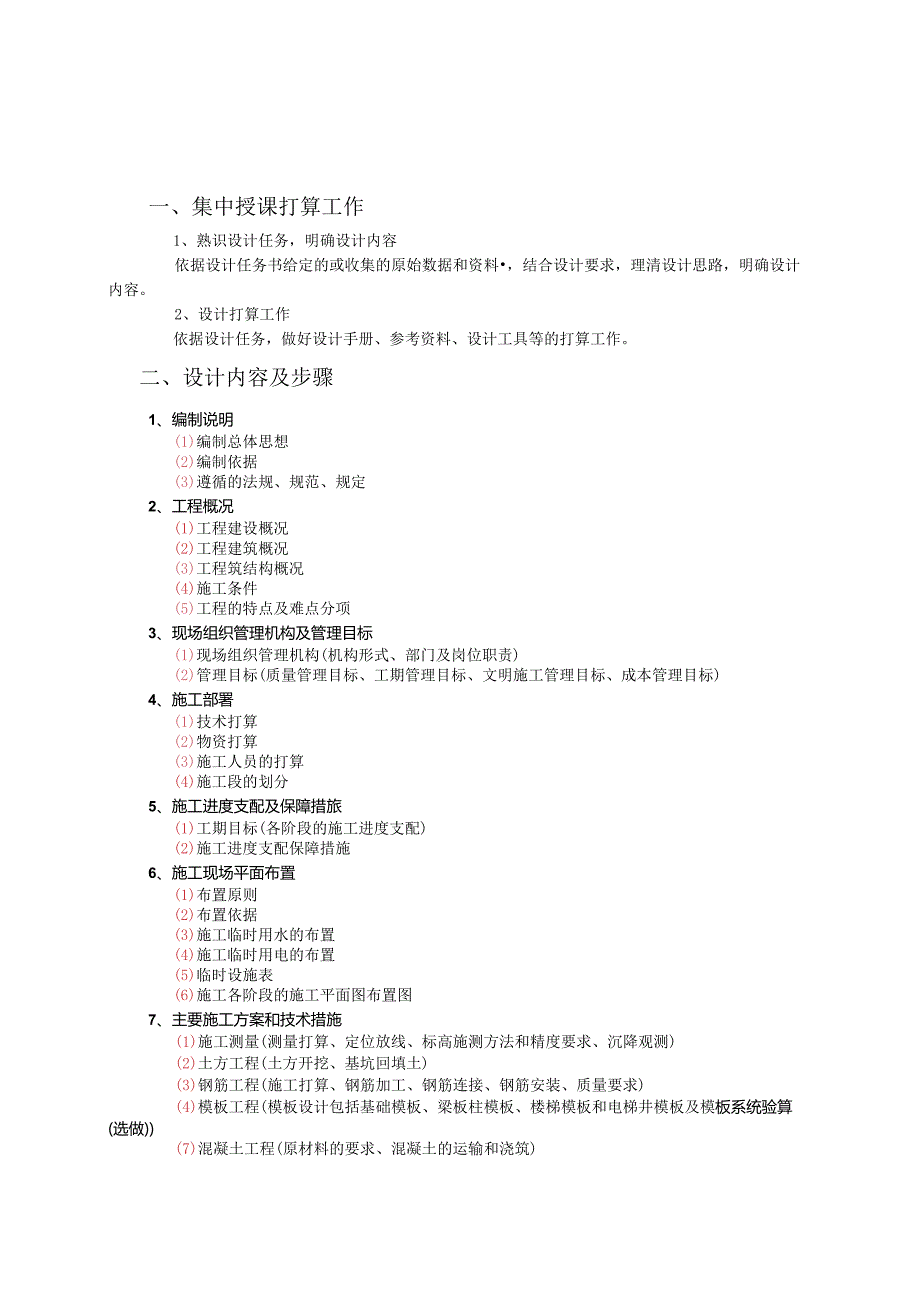

4、中等、及格和不及格五个等级。优秀者人数一般不得超过总人数的20%o不及格者不能得到相应的学分，需重新做课程设计，经指导老师考核及格后，方可取得相应学分。六、编制说明大纲起草人：安沁丽参与探讨人：郭东芹、王磊教研室审核人：孙武系部审核人：孙武一、集中授课打算工作1、熟识设计任务，明确设计内容依据设计任务书给定的或收集的原始数据和资料，结合设计要求，理清设计思路，明确设计内容。2、设计打算工作依据设计任务，做好设计手册、参考资料、设计工具等的打算工作。二、设计内容及步骤1、编制说明(1)编制总体思想(2)编制依据(3)遵循的法规、规范、规定2、工程概况(1)工程建设概况(2)工程建筑概况(3)工程
5、筑结构概况(4)施工条件(5)工程的特点及难点分项3、现场组织管理机构及管理目标(1)现场组织管理机构(机构形式、部门及岗位职责)(2)管理目标(质量管理目标、工期管理目标、文明施工管理目标、成本管理目标)4、施工部署(1)技术打算(2)物资打算(3)施工人员的打算(4)施工段的划分5、施工进度支配及保障措旅(1)工期目标(各阶段的施工进度支配)(2)施工进度支配保障措施6、施工现场平面布置(1)布置原则(2)布置依据(3)施工临时用水的布置(4)施工临时用电的布置(5)临时设施表(6)施工各阶段的施工平面图布置图7、主要施工方案和技术措施(1)施工测量(测量打算、定位放线、标高施测方法和精度
6、要求、沉降观测)(2)土方工程(土方开挖、基坑回填土)(3)钢筋工程(施工打算、钢筋加工、钢筋连接、钢筋安装、质量要求)(4)模板工程(模板设计包括基础模板、梁板柱模板、楼梯模板和电梯井模板及模板系统验算(选做)(7)混凝土工程(原材料的要求、混凝土的运输和浇筑)(8)脚手架工程(材料选择、搭设方案、计算(选做)及拆除)(9)砌体工程(材料要求、砌块排列方法及要求、施工要点与一般构造措施、质量要求)(10)防水工程(地下室防水工程、屋面防水工程、卫生间防水工程、外墙防水工程)(11)装饰装修工程(门窗、隔断、隔墙、楼地面工程、抹灰、贴面工程)(12)特别部位施工(后浇带施工、变形缝等)8、各项
7、管理的保证措施(1)质量保证措施(2)成本保证措施(3)平安保证措施(4)文明施工保证措施(5)环境爱护保证措施(6)消防保卫保证措施(7)季节性保证措施及成品爱护措施9、施工协调与协作(1)总分包的协调与协作(2)与业主、监理、设计的协作(3)与环境相关单位的协调与协作10、工程回访保修(1)工程回访(2)工程服务及保修三、主要参考资料1、施工定额、工期定额；2、建筑施工手册(第四版)；3、建筑施工组织设计实例精编；4、建筑工程施工打算等基础课教材；5、建筑施工技术等。建筑工程施工打算集中授课任务书一、集中授课的目的本课业是通过编制一个详细的单位工程施工组织设计，学习如何对工程施工进行科学地
8、组织与管理，合理地确定工程工期和设计施工现场平面布置图，制定施工方案及确保工程质量的、平安生产的、工期的、文明施工与环境爱护的、降低工程成本的技术组织措施，使学生对建筑工程施工组织有一个全面的了解，即熬炼了学生独立思索和创新的实力，又增加了学生的工程实践意识，为今后从事本专业工作打下坚实的基础。二、集中授课任务依据给定的设计资料，分组编制单位工程的施工进度支配和施工平面布置图。三、集中授课原始资料任务一：编制某四层框架结构教学楼的施工组织设计。（见建筑工程施工打算教材第103页）任务二：编制三栋四层框架结构教学楼的施工组织设计（见建筑工程施工打算教材第103页，任务量为单栋任务量的3倍。）任务
9、三：编制某四层框架结构教学楼的施工组织设计（见建筑工程施工打算教材第183页）。任务四：编制某六层框架结构住宅楼的施工组织设计（见附件1）（四选一）四、成果要求编制一份单位工程的施工组织设计，并符合以下要求：（1）依据上述相应的任务量，编制施工进度支配（手工绘制横道图和网络图，并用ProjeCt软件绘制一份有逻辑关系的横道图）（2）依据相应的上述任务状况，自拟施工场地条件，绘制单位工程施工现场平面布置图（手工或CAD出图）。施工平面图的主要内容序号项目内容1临时生活设施职工宿舍、食堂、开水房、浴室、厕所、工具房等。2临时生产设施甲方、监理、施工单位办公室，会议室、门卫室、配电房、工具房、仓库、
10、茶水亭、电工室、厕所、施工围墙、施工入口、施工道路、木工房、水泥库、钢筋加工棚、搅拌机棚等。3机械布置位置塔吊、搅拌机、泵车、钢筋加工机械、木工机械等。4各种材料堆场砂、石料场地、模板原材堆场、钢筋原材堆场、钢管堆场等。5现场加工场地钢筋闪光对焊场地、钢筋线材调直场地预制场地、搅拌场地等。6临时水电设计水电管线铺设设计。7临时排水设计排水设施、排水沟、沉淀池位置。8其它(现场)七牌二图。主要临时设施的一览表项目名称面积(m2)AXBX数量项目名称面积(m2)AXBX数量办公室3.6m7.2m7间X2层=362.88仓库6mIOmX4=240会议室3.6m7.2m2=51.84工具房3.6m6m
11、X3=58.8职工宿舍3.6m7.2m66=1710.72配电房3m6ml=18食堂操作间3.6m7.2m5=129.8电工室3m6ml=18餐厅3.6m7.2m5=129.8门卫室3m6ml=18厕所3.67.2m42=207.36搅拌机棚5m6ml=30浴洗间3.6m7.2m2=51.84水泥库6m8m3=144钢筋棚5m20m3=300木工房5m20m3=300五、设计要求1、学生在老师的指导下，应主动、主动地独立完成设计所规定的全部任务。2、应严格依据进度进行设计，不得无故拖延。3、要遵守学院的作息时间，严格遵守设计纪律，原则上不得请假，因特别缘由必需请假者，一律由系领导批准。4、设计
12、方案有原则性错误、未按规定时间完成设计、抄袭他人设计、不按设计要求或未完成全部设计内容、无故旷课二次及以上、缺勤时间达三分之一及以上者，不允许参与设计答辩，成果定为不及格。土木工程学院2024年12月附件1任务四：六层框架结构住宅楼1建筑设计概况序号项目内容1建筑面积项目名称占地面积Im?）建筑面积（m?）标准层面积（in?）层数单栋168985160.1房6总栋数2栋总建筑面积（11）2*985=19702建筑层高首层（m）（5己地下室）3标准层（n）3室内外高差100mm3建筑高度承台顶面标高（01）-0.5檐口高度（m）18最大基坑深度（In）2建筑高度（m）21.84屋面防水等级HI级
13、，保温隔热采纳挤塑聚苯乙烯泡沫塑料板，聚合物防水材料，5外墙面白色墙面砖、红色墙面砖6内墙面白色乳胶漆7顶棚白色乳胶漆8地面白色耐磨砖500*5009门窗铝合金推拉门、窗，室内木制门10楼梯面铺防滑砖11内墙厨卫隔墙为90厚多孔破墙，户内分隔墙为190厚空心砖墙12外墙190厚多孔砖墙2结构设计概况序号项目内容1结构形式基础结构形式预应力管桩基础主体结构形式框架结构屋盖结构形式现浇钢筋混凝土屋面2基础埋置深度、土质、水位基础埋置深度-2m持力层上面土质状况耕植土地下水位标高自然地面以下69米持力层以下土质类别粘性土3混凝土强度的等级承台C35楼板、主次梁C25柱C304抗震等级抗震设防烈度7度
14、框架抗震等级3级5钢筋接头型式当d2G22时，采纳等强直螺纹焊接连接（竖直钢筋电渣压力焊采纳搭接连接机械连接，当16dV22时，采纳水平钢筋闪光对焊），当d16时6钢筋类别HPB300：8、IOmmHRB400：12、14、16、18、20、22mm7结构断面尺寸桩承台（Inm）1000*500*900外墙厚度（mm）190内墙厚度（mm）190柱断面尺寸（Inm）300*300400*400梁断面尺寸（mm）200*500250*500楼板厚度（mm）1008主要柱网尺寸3.6m4.5m5m3工程量一览表（一栋楼）序号分项工程工程量时间定额备注基础工程：1管桩施工340m5.8台班/100Onl2挖土机挖土
