《GB50128-2014立式圆筒形钢制焊接储罐施工规范试题.docx》由会员分享，可在线阅读，更多相关《GB50128-2014立式圆筒形钢制焊接储罐施工规范试题.docx（18页珍藏版）》请在第壹文秘上搜索。

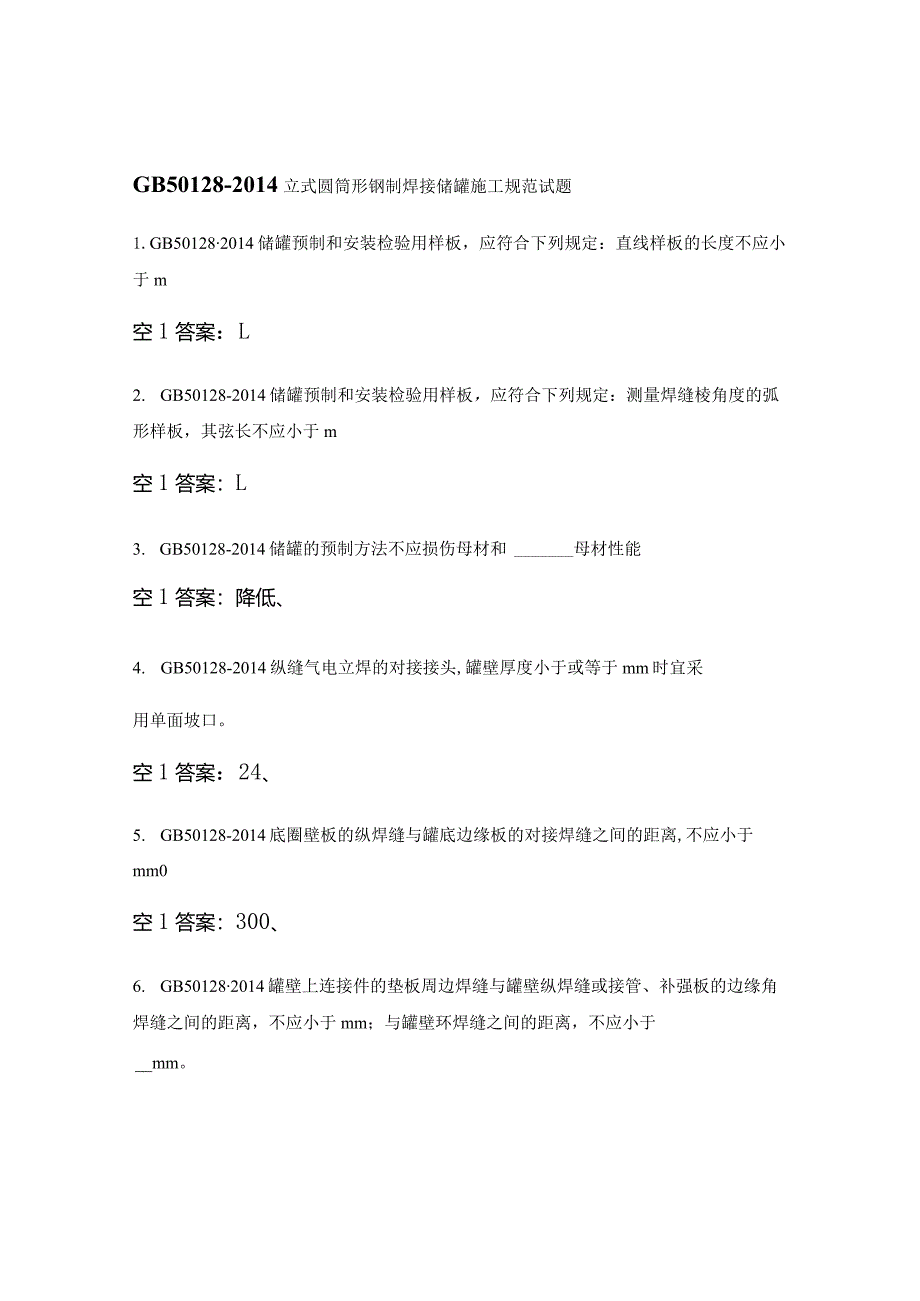

1、GB50128-2014立式圆筒形钢制焊接储罐施工规范试题1.GB501282014储罐预制和安装检验用样板，应符合下列规定：直线样板的长度不应小于m空1答案：L2. GB50128-2014储罐预制和安装检验用样板，应符合下列规定：测量焊缝棱角度的弧形样板，其弦长不应小于m空1答案：L3. GB50128-2014储罐的预制方法不应损伤母材和母材性能空1答案：降低、4. GB50128-2014纵缝气电立焊的对接接头,罐壁厚度小于或等于mm时宜采用单面坡口。空1答案：24、5. GB50128-2014底圈壁板的纵焊缝与罐底边缘板的对接焊缝之间的距离,不应小于mm0空1答案：300、6. G

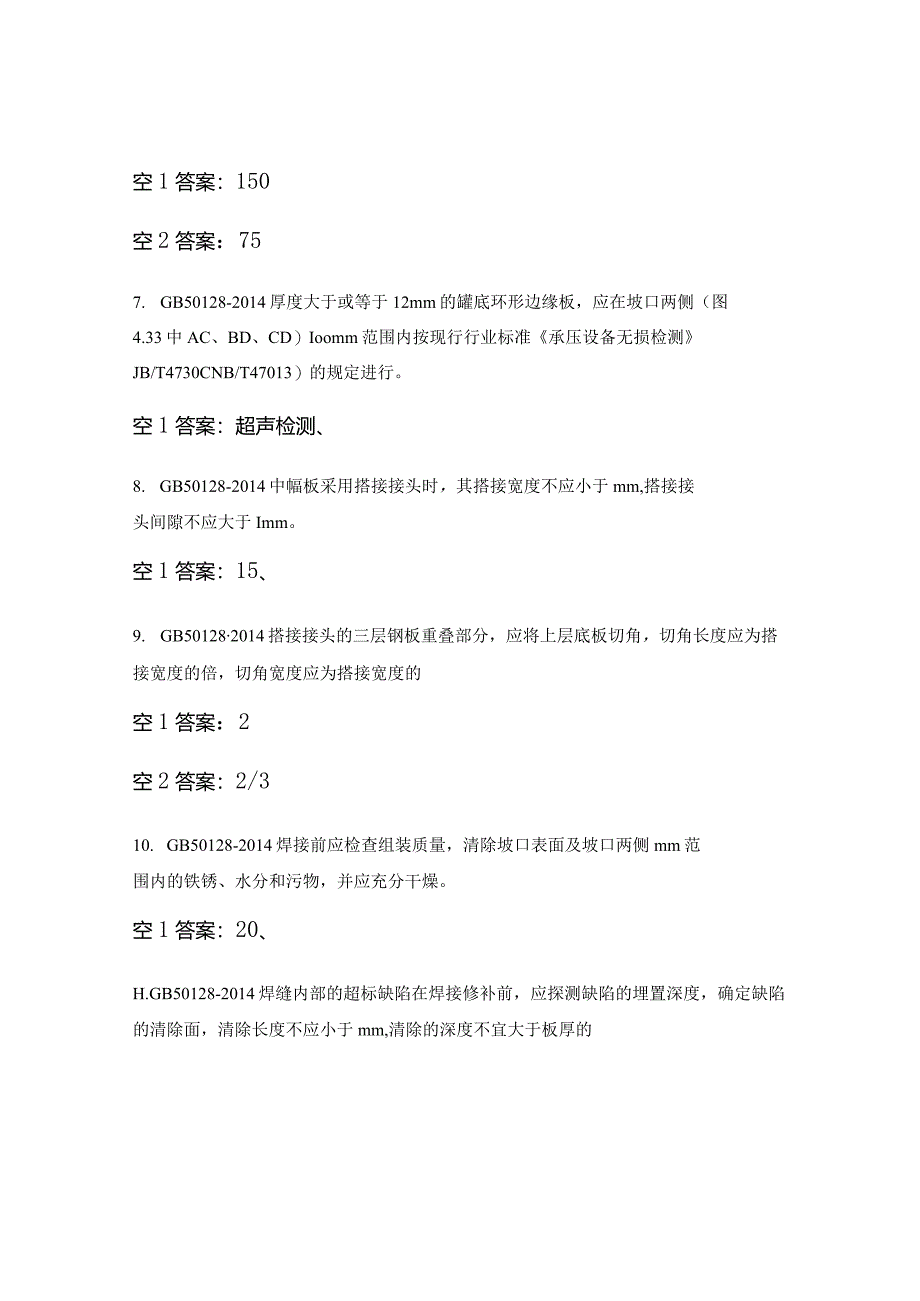

2、B501282014罐壁上连接件的垫板周边焊缝与罐壁纵焊缝或接管、补强板的边缘角焊缝之间的距离，不应小于mm；与罐壁环焊缝之间的距离，不应小于mm。空1答案：150空2答案：757. GB50128-2014厚度大于或等于12mm的罐底环形边缘板，应在坡口两侧（图4.33中AC、BD、CD）Ioomm范围内按现行行业标准承压设备无损检测JB/T4730CNB/T47013）的规定进行。空1答案：超声检测、8. GB50128-2014中幅板采用搭接接头时，其搭接宽度不应小于mm,搭接接头间隙不应大于Imm。空1答案：15、9. GB501282014搭接接头的三层钢板重叠部分，应将上层底板切角

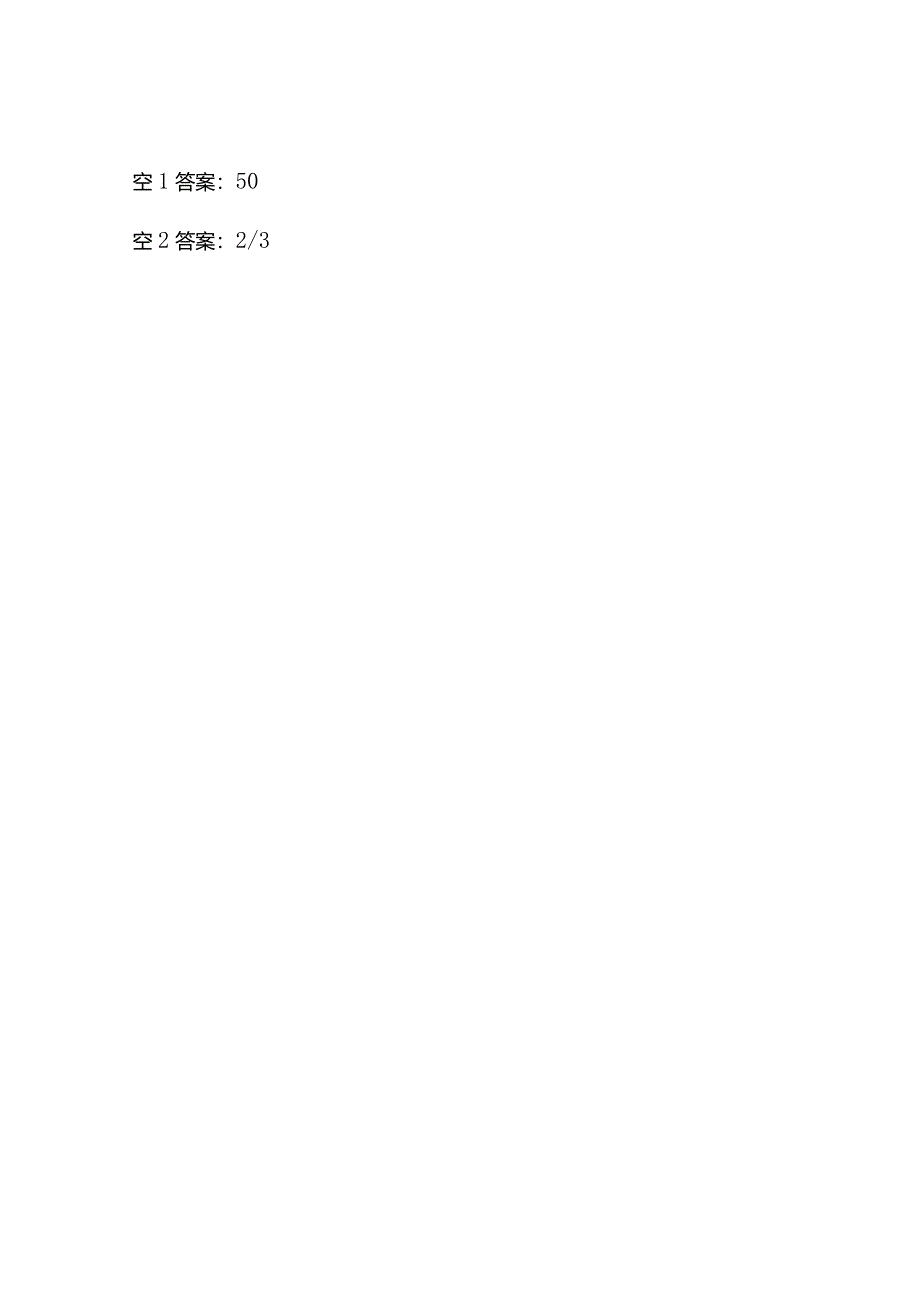

3、，切角长度应为搭接宽度的倍，切角宽度应为搭接宽度的空1答案：2空2答案：2/310. GB50128-2014焊接前应检查组装质量，清除坡口表面及坡口两侧mm范围内的铁锈、水分和污物，并应充分干燥。空1答案：20、H.GB50128-2014焊缝内部的超标缺陷在焊接修补前，应探测缺陷的埋置深度，确定缺陷的清除面，清除长度不应小于mm,清除的深度不宜大于板厚的空1答案：50空2答案：2/312. GB50128-2014罐壁“T”字焊缝检测位置应包括纵向和环向焊缝各mm的区域。空1答案：300、13. GB50128-2014标准规定的最低屈服强度大于390MPa的罐壁板采用火焰切割坡时，去除硬
4、化层后应对坡口表面进行检测。空1答案：磁粉或渗透、14. GB50128-2014罐底环形边缘板的对接接头宜采用不等间隙，采用焊条电弧焊时,外侧间隙宜为mm,内侧间隙如宜为mm空1答案：6-7空2答案：8-1215. GB50128-2014罐底板的排板直径,宜按设计直径放大。空1答案：0.1%0.15%、16. GB50128-2014抗风圈、加强圈与罐壁环焊缝之间的距离，不应小mm。空1答案：150、17. GB50128-2014包边角钢对接接头与壁板纵向焊缝之间的距离，不应小于mm空1答案:300、18. GB50128-2014各圈壁板的纵焊缝宜向同一方向逐圈错开，相邻圈板纵缝间距宜
5、为板长的空1答案：1/3、19. GB50128-2014罐基础中心标高允许偏差应为mm空1答案：20、20. GB50128-2014浮顶检验当受结构限制不能采用真空箱法进行密封性试验时，可采用代替。空1答案：煤油试漏法、21. GB50128-2014底圈罐壁和罐底采用最低标准屈服强度大于39OMPa的钢板时，罐内角焊缝的初层焊道焊完后,还应进行检测空1答案：渗透、22. GB50128-2014罐壁钢板的最低标准屈服强度大于39OMPa,或厚度大于25mm的碳素钢及低合金钢罐壁上的接管角焊缝和补强板角焊缝，应在和后进行渗透检测或磁粉检测。空1答案：焊完后（需消除应力热处理的应在热处理后）
6、空2答案：充水试验23. GB50128-2014当板厚大于mm时,可采用衍射时差法超声检测空1答案：12、24. GB50128-2014罐壁钢板的最低标准屈服强度大于390MPa时,焊完后应至少经过h后再进行无损检测。空1答案：24、25. GB50128-2014罐底板所有焊缝应采用进行严密性试验,试验负压值不得低千53kPa,无渗漏为合格。空1答案：真空箱法、26. GB50128-2014同一部位的返修次数，不宜超过次空1答案：二、27. GB50128-2014中幅板焊接时，先焊，后焊；初层焊道宜采用分段退焊和跳焊法。空1答案：长焊缝空2答案：短焊缝28. GB50128-2014
7、钢板厚度大于或等于6mm组成的搭接角焊缝，应至少焊遍。空1答案：两、29. GB50128-2014罐壁钢板的最低标准屈服强度大于390MPa时，焊缝的定位焊缝长度不宜小于mm:定位焊缝的间隔不宜大于mm。空1答案：50空2答案：80030. GB50128-2014低氢型药皮焊条重复烘干次数不超过次空1答案：2、31. GB50128-2014拼接补强板的对接焊缝应采用焊缝。空1答案：全熔透、32. GB50128-2014厚度大于或等于IOmm的罐底边缘板，每条对接焊缝的外端mm应进行射线检测空1答案：300、33. GB50128-2014射线检测检测技术等级不应低于级空1答案：ABs3
8、4. GB50128-2014单盘式浮顶的所有浮舱和双盘式浮顶具有密封结构的浮舱，应逐舱鼓入压力为785Pa（8Omm水柱）的压缩空气进行严密性试验，稳压时间不应少于min,以无渗漏为合格。空1答案：5、35. GB501282014罐壁垂直度不应大于罐壁高度的0.4%，且不应大于mm空1答案:50、36. GB501282014射线检测或超声检测不合格时，缺陷的位置距离底片端部或超声检测端部不足mm时，应在该端延伸30Omm做补充检测空1答案：75、37. GB50128-2014返修焊接时，层间温度不宜超过空1答案：150。、38. GB50128-2014浮顶及内浮顶储罐罐壁内侧焊缝的余
9、高，不应大于mm空1答案：L39. GB50128-2014罐壁钢板的最低标准屈服强度大于390MPa时，其表面的焊疤应在磨平后进行，无裂纹、夹渣和气孔为合格。空1答案：渗透检测或磁粉检测、40. GB50128-2014罐壁的强度及严密性试验，充水到设计最高液位并保持至少h,以罐壁无渗漏、无异常变形为合格。空1答案：48、41. GB50128-2014浮顶排水管在储罐充水前，以39OkPa压力进行水压试验，持压min应无渗漏；空1答案：30、42. GB501282014在罐壁下部圆周每隔m左右设一个沉降观测点，点数宜为4的整倍数，且不得少于4点空1答案：10、43. GB50128201
10、4碳素钢及低合金钢宜采用机械加工或自动、半自动火焰切割加工，应采用机械或等离子切割加工空1答案：不锈钢、44. GB50128-2014拼接的补强板，每一拼接段上应有个信号孔空1答案：L45. GB50128-2014罐壁接管补强板的材质应与的材质相同空1答案：开孔处罐壁板、46. GB50128-2014浮顶排水管的作用是。空1答案：将外浮顶上的降水排出罐外、47. GB501282014罐底环形边缘板连接的不规则中幅板最小直边尺寸,不应小于空1答案：700、48. GB50128-2014工卡具等临时焊缝焊接时，不应在非焊接位置引孤和空1答案：熄弧、49. GB50128-2014罐壁钢板
11、的最低标准屈服强度大于390MPa时，清根后应做检测。空1答案：渗透、50. GB50128-2014环形边缘板对接焊缝的初层焊道宜采用焊工-分布、施焊的方法进行空1答案：均匀空2答案：对称51. GB50128-2014宜先焊纵向焊缝，后焊环向焊缝。当焊完相邻两圈壁板的纵向焊缝后，再焊其间的环向焊缝；采用不对称坡口时，应先焊坡口侧，后焊坡口侧空1答案：大空2答案：小52. GB50128-2014焊缝表面缺陷应采用角向磨光机磨除，缺陷磨除后的焊缝表面若低于母材，则应进行空1答案：焊接修补、53. GB50128-2014焊缝两侧的咬边和焊趾裂纹的磨除深度不应大于mm，当不符合要求时应进行焊接
12、修补。空1答案：0.5、54. GB50128-2014罐体充水试验中发现的罐壁焊缝缺陷，应放水使水面低于该缺陷部位mm左右，并应将修补处充分干燥后再进行修补。空1答案：300、55. GB50128-2014焊缝的无损检测位置，应由在现场确定空1答案：质量检验员、56. GB50128-2014浮顶支柱和其他刚性较大的构件周围mm范围内，搭接焊缝内外侧均应采用连续满角焊。空1答案：300、57. GB501282014储罐应按设计文件施工。当需要修改设计时，应取得原的书面同意。空1答案：设计单位、58. GB50128-2014焊丝在使用前应清除和油污等空1答案：铁锈、59. GB50128
13、-2014焊接线能量应根据焊接部位、材质、厚度、焊接方法和预热温度等，由确定空1答案：焊接工艺规程、60. GB50128-2014返修次数，不宜超过二次；当超过二次时，应查明原因并重新制订返修工艺，并应经施工单位批准后实施。空1答案：现场技术总负责人、61. GB50128-2014充水试验前，所有附件及其他与焊接的构件应全部完工,并检验合格。空1答案：罐体、62. GB50128-2014储罐完工后应组织相关单位进行交工验收空1答案：建设单位、63. GB50128-2014T形接头角焊缝试件应采用与同材质、同厚度的钢板制成。空1答案：储罐底圈壁板及罐底边缘板、64. GB50128201
14、4现场焊条电孤焊时，焊条应存放在合格的内空1答案：保温筒、65. GB50128-2014各圈壁板的纵焊缝宜向同一方向逐圈错开，相邻圈板纵缝间距宜为板长的,且不应小于300mm。空1答案：1/3、66. GB50128-2014焊材库房中焊材离墙、离地距离应为mm空1答案：300、67. GB50128-2014存放碱性焊条焊材库房的相对湿度不大于%，温度不低于空1答案：60空2答案：568. GB501282014焊前预热、焊后缓冷的目的是防止焊缝出现缺陷空1答案：气孔、裂纹、69. GB50128-2014加强圈设置在罐壁上，增强储罐罐壁稳凫性，防止罐壁的构件。空1答案：失稳、70. GB
15、50128-2014抗风圈、加强圈、包边角钢、抗拉环、抗压环等弧形构件加工成型后，应用检查弧度。空1答案：弧形样板、71. GB50128-2014焊接中幅板时锤击的作用是空1答案：消除应力、72. GB50128-2014抗风圈设置在罐壁上，以增加罐壁能力的构件。空1答案：抗风、73. GB50128-2014自动通气阀浮顶浮起或回复支撑状态时，可自行启闭的装置。空1答案：通气、74. GB501282014储罐建造选用的材料和附件，必须具有，并应符合设计文件的规定。空1答案：质量合格证明书、75. GB50128-2014焊缝坡口的加工应平整，不得有夹渣、分层、裂纹等缺陷；应去除火焰及等离子切割坡口产生的。空1答案：表面硬化层、76. GB50128-2014环缝对接接头焊缝双面坡口可采用不对称坡口，两侧深度差宜为mm空1答案：0-4.77. GB50128-2014普通
