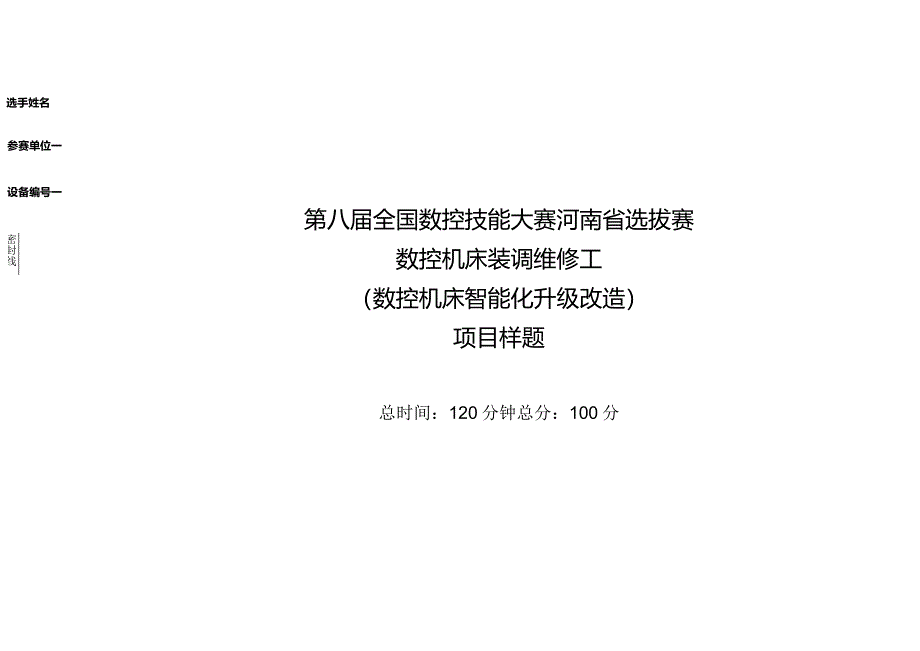

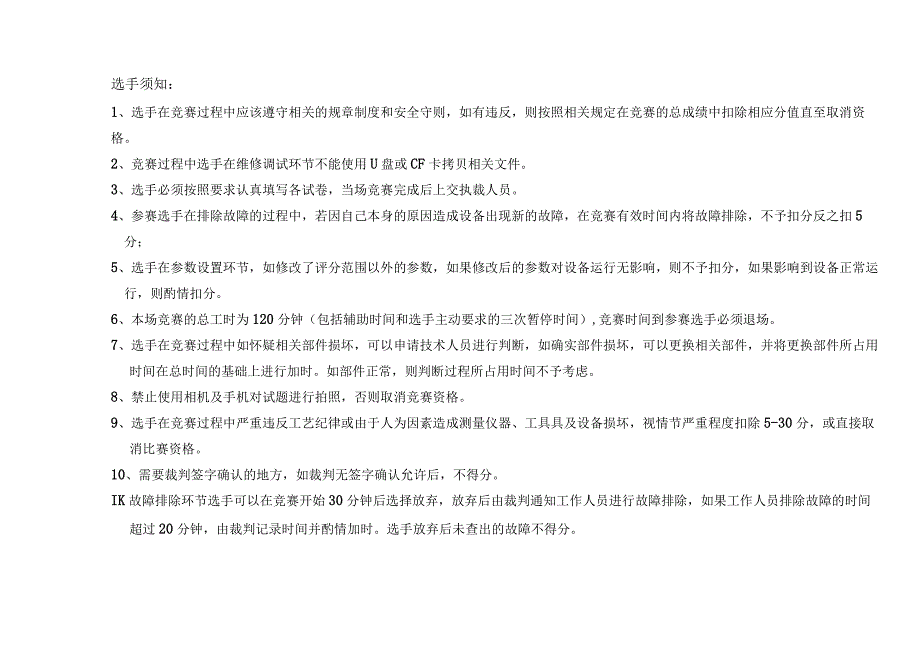

1、选手姓名参赛单位一设备编号一密封线第八届全国数控技能大赛河南省选拔赛数控机床装调维修工（数控机床智能化升级改造）项目样题总时间：120分钟总分：100分选手须知：1、选手在竞赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在竞赛的总成绩中扣除相应分值直至取消资格。2、竞赛过程中选手在维修调试环节不能使用U盘或CF卡拷贝相关文件。3、选手必须按照要求认真填写各试卷，当场竞赛完成后上交执裁人员。4、参赛选手在排除故障的过程中，若因自己本身的原因造成设备出现新的故障，在竞赛有效时间内将故障排除，不予扣分反之扣5分；5、选手在参数设置环节，如修改了评分范围以外的参数，如果修改后的参数
2、对设备运行无影响，则不予扣分，如果影响到设备正常运行，则酌情扣分。6、本场竞赛的总工时为120分钟（包括辅助时间和选手主动要求的三次暂停时间）,竞赛时间到参赛选手必须退场。7、选手在竞赛过程中如怀疑相关部件损坏，可以申请技术人员进行判断，如确实部件损坏，可以更换相关部件，并将更换部件所占用时间在总时间的基础上进行加时。如部件正常，则判断过程所占用时间不予考虑。8、禁止使用相机及手机对试题进行拍照，否则取消竞赛资格。9、选手在竞赛过程中严重违反工艺纪律或由于人为因素造成测量仪器、工具具及设备损坏，视情节严重程度扣除5-30分，或直接取消比赛资格。10、需要裁判签字确认的地方，如裁判无签字确认允许

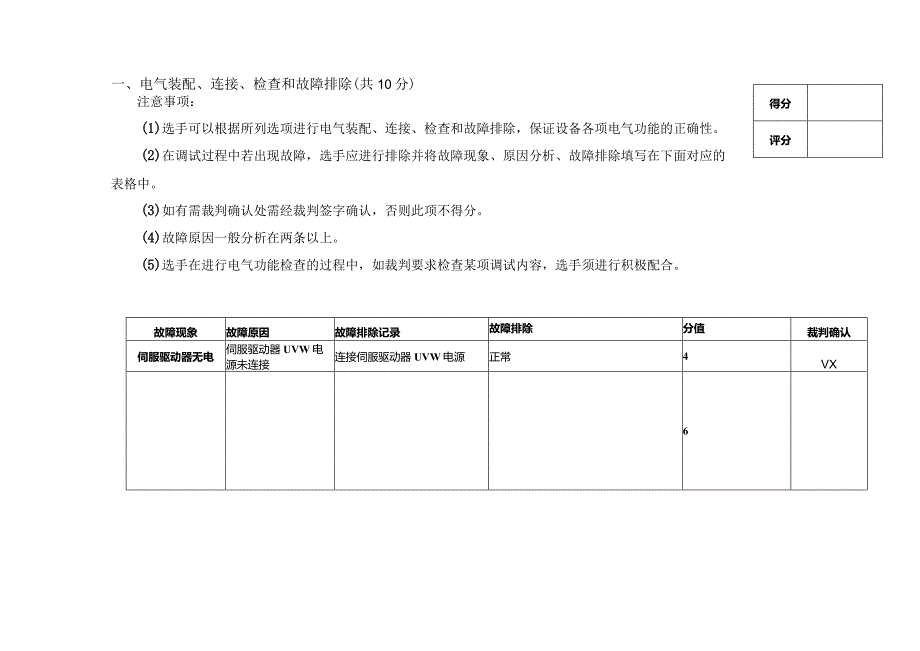

3、后，不得分。IK故障排除环节选手可以在竞赛开始30分钟后选择放弃，放弃后由裁判通知工作人员进行故障排除，如果工作人员排除故障的时间超过20分钟，由裁判记录时间并酌情加时。选手放弃后未查出的故障不得分。得分评分一、电气装配、连接、检查和故障排除(共10分)注意事项：(1)选手可以根据所列选项进行电气装配、连接、检查和故障排除，保证设备各项电气功能的正确性。(2)在调试过程中若出现故障，选手应进行排除并将故障现象、原因分析、故障排除填写在下面对应的表格中。(3)如有需裁判确认处需经裁判签字确认，否则此项不得分。(4)故障原因一般分析在两条以上。(5)选手在进行电气功能检查的过程中，如裁判要求检查某
4、项调试内容，选手须进行积极配合。故障现象故障原因故障排除记录故障排除分值裁判确认伺服驱动器无电伺服驱动器UVW电源未连接连接伺服驱动器UVW电源正常4VX6裁判:选手:二、参数设置与功能调试(共70分)得分注意事项：(1)请选手调试使设备恢复表2提供的设备相关技术指标，并填写到表3中。(2)在修改的过程中，选手可以根据提供的信息进行修改，其他参数在本环节不予修改。(3)参数设置T图修改应能符合技术要求及保证设备正常运行。(4)选手在进行功能检查的过程中，如裁判要求检查某项调试内容，选手须进行积极配合。表2设备技术指标要求表指标名称要求单位备注排屑机正转、反转、停运动控制。正转、反转转换在停止后进行。无表3：记录表类别检查事项是否正常不正常请将故障现象写出故障原因分析、排除记录分值裁判确认排屑机PMC中未编制相应程序添加相应程序6V正转不正常反转不正常程序T语句2.加工零件编程与调试（10分）四、编程与调试（共20分）1.PMC编程与调试（10分）注意事项:（1）选手根据如下各项控制要求，编写PMC程序并调试，保证各项控制要求的实现。（2）编写的PMC程序需记录在下面指定的表格内。表7PMC程序记录表注释（必填项）该条语句的作用得分评分
