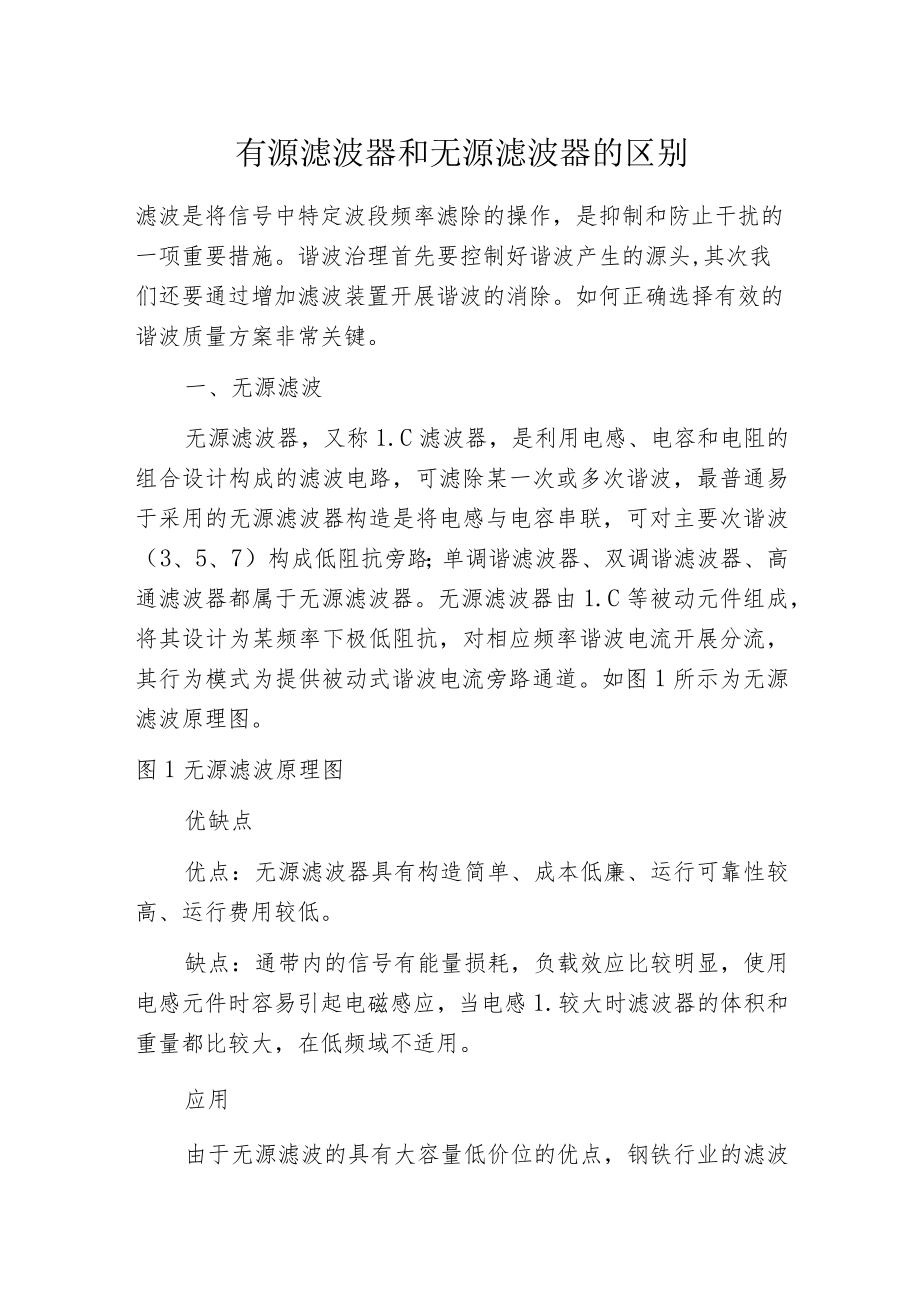

有源滤波器和无源滤波器的区别.docx_第2页
第2页 / 共5页
有源滤波器和无源滤波器的区别.docx_第3页
第3页 / 共5页

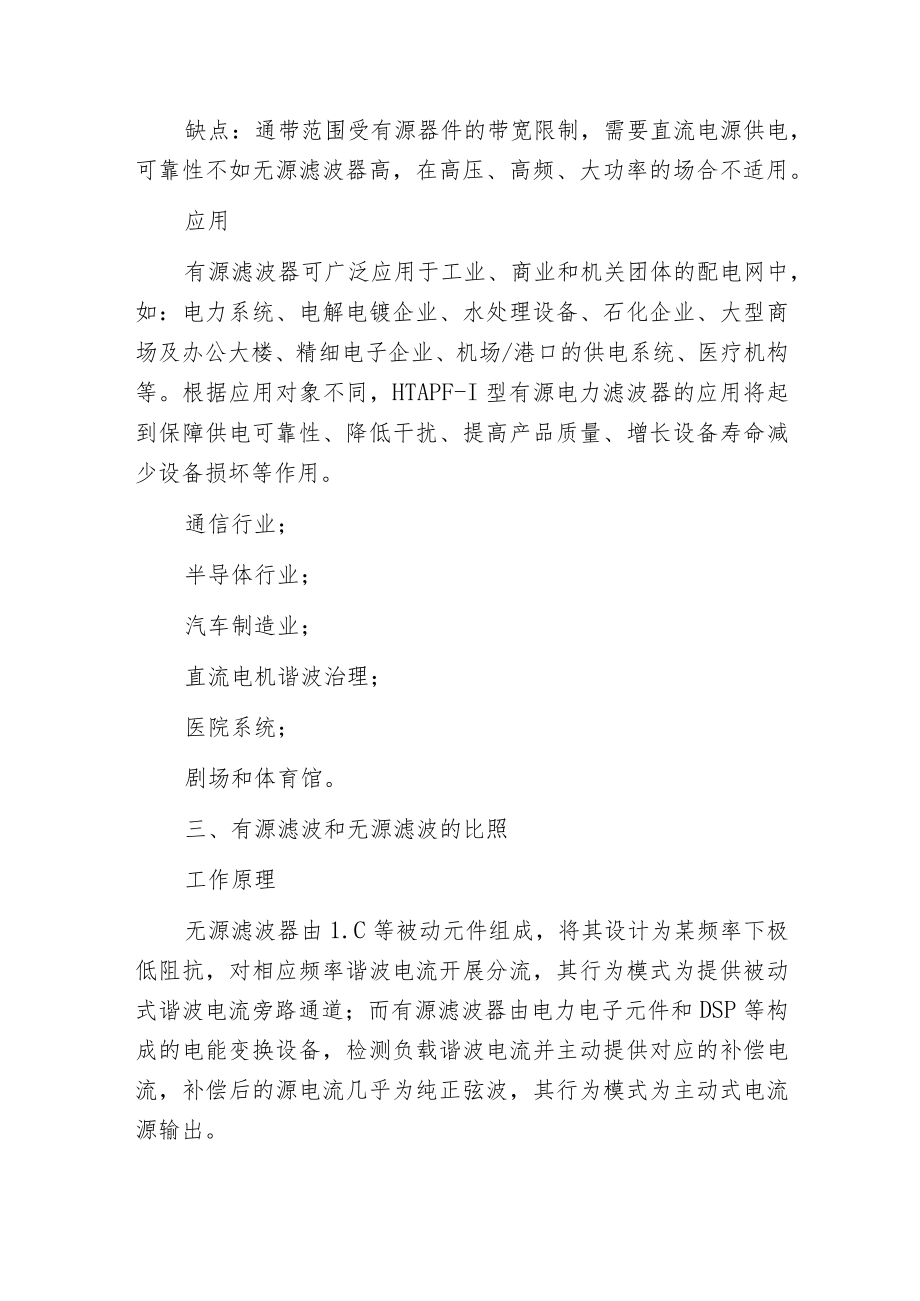

有源滤波器和无源滤波器的区别.docx_第4页
第4页 / 共5页
有源滤波器和无源滤波器的区别.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《有源滤波器和无源滤波器的区别.docx》由会员分享,可在线阅读,更多相关《有源滤波器和无源滤波器的区别.docx(5页珍藏版)》请在第壹文秘上搜索。

1、有源滤波器和无源滤波器的区别滤波是将信号中特定波段频率滤除的操作,是抑制和防止干扰的一项重要措施。谐波治理首先要控制好谐波产生的源头,其次我们还要通过增加滤波装置开展谐波的消除。如何正确选择有效的谐波质量方案非常关键。一、无源滤波无源滤波器,又称1.C滤波器,是利用电感、电容和电阻的组合设计构成的滤波电路,可滤除某一次或多次谐波,最普通易于采用的无源滤波器构造是将电感与电容串联,可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。无源滤波器由1.C等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电流开展分流,其行为模式为提供被动式谐波电

2、流旁路通道。如图1所示为无源滤波原理图。图1无源滤波原理图优缺点优点:无源滤波器具有构造简单、成本低廉、运行可靠性较高、运行费用较低。缺点:通带内的信号有能量损耗,负载效应比较明显,使用电感元件时容易引起电磁感应,当电感1.较大时滤波器的体积和重量都比较大,在低频域不适用。应用由于无源滤波的具有大容量低价位的优点,钢铁行业的滤波都采用无源滤波,目前国内滤波市场(电力谐波治理市场)上主要以无源滤波为主。国际上以ABB、施耐德、西门子为代表,国内以Satorls、*清华电子、山大华天、哈工大、*赛博、绿波杰能为代表。发展形势以快速反映,谐波治理彻底,综合控制为主。二、有源滤波有源滤波器(ACtiV

3、ePowerFilter,简称APF)是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功开展补偿。之所以称为有源,顾名思义该装置需要提供电源(用以补偿主电路的谐波),其应用可克服1.C无源滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿),实现了动态跟踪补偿,而且可以既补谐波又补无功。三相电路瞬时无功功率理论是APF发展的主要根底理论,APF有并联型和串联型两种,前者用的多;并联有源滤波器主要是治理电流谐波,串联有源滤波器主要是治理电压谐波等引起的问题。有源滤波器同无源滤波器比较,治理效果好,主要可以同时滤除多次及高次谐波,不会引起谐

4、振,但是价位相对高。如图2所示为有源滤波构造图。图2有源滤波器构造图优缺点优点:可动态滤除各次谐波,对系统内的谐波能够完全吸收;不会产生谐振。通带内的信号不仅没有能量损耗,而且还可以放大,负载效应不明显,多级相联时相互影响很小,利用级联的简单方法很容易构成高阶滤波器,并且滤波器的体积小、重量轻、不需要磁屏蔽。缺点:通带范围受有源器件的带宽限制,需要直流电源供电,可靠性不如无源滤波器高,在高压、高频、大功率的场合不适用。应用有源滤波器可广泛应用于工业、商业和机关团体的配电网中,如:电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精细电子企业、机场/港口的供电系统、医疗机构等。根

5、据应用对象不同,HTAPF-I型有源电力滤波器的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。通信行业;半导体行业;汽车制造业;直流电机谐波治理;医院系统;剧场和体育馆。三、有源滤波和无源滤波的比照工作原理无源滤波器由1.C等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电流开展分流,其行为模式为提供被动式谐波电流旁路通道;而有源滤波器由电力电子元件和DSP等构成的电能变换设备,检测负载谐波电流并主动提供对应的补偿电流,补偿后的源电流几乎为纯正弦波,其行为模式为主动式电流源输出。阻抗影响无源滤波器受系统阻抗影响严重,存在谐波放大和共振的危险;而有源

6、滤波不受影响。频率影响无源滤波器谐振点偏移,效果降低;有源滤波器不受影响。负载影响无源滤波器可能因为超载而损坏;有源滤波器无损坏之危险,谐波量大于补偿能力时,仅发生补偿效果缺陷而已。无源滤波器补偿效果随着负载的变化而变化;有源滤波器不受负载变化影响。设备造价无源滤波器较低;有源滤波器太高。四、E6500在谐波处理上的应用谐波危害已经不言而喻了,例如增加电力设施负荷,降低系统功率因数,降低发电、输电及用电设备的有效容量和效率,造成设备浪费、线路浪费和电能损失;引起无功补偿电容器谐振和谐波电流放大,导致电容器组因过电流或过电压而损坏或无法投入运行等等。图3E6500谐波实测图既然谐波出现了,那我们

7、就要想方法将它滤除掉,但是前提是我们可以准确的测量谐波。致远电子E6500电能质量分析仪采用抗混叠核心技术,每通道都配备单独的抗混叠滤波器,即二阶有源滤波器,在正常量程范围内截止频率是MKHz,在满量程范围内截止频率是22KHz,完全符合电能质量输入信号范围(最高IOKHz),从而在硬件上保证了测量计算的准确性。图4谐波测量分析图在测量现场可能存在许多高频干扰,例如电源信号、无线电信号等均可能会引入高频干扰输入,从而引起频率混叠现象。如果没有开展混叠处理,就会出现错误。比方图3第一幅图是没有开展混叠处理,谐波分析结果是7次谐波超标,这个是错误的;唯一可靠的方法是在对信号开展模数转换之前做抗混叠处理,保证测量结果的正确性。比方图3第二幅图开展了混叠处理,谐波分析结果是9次谐波超标,跟原始信号分析结果一致。
