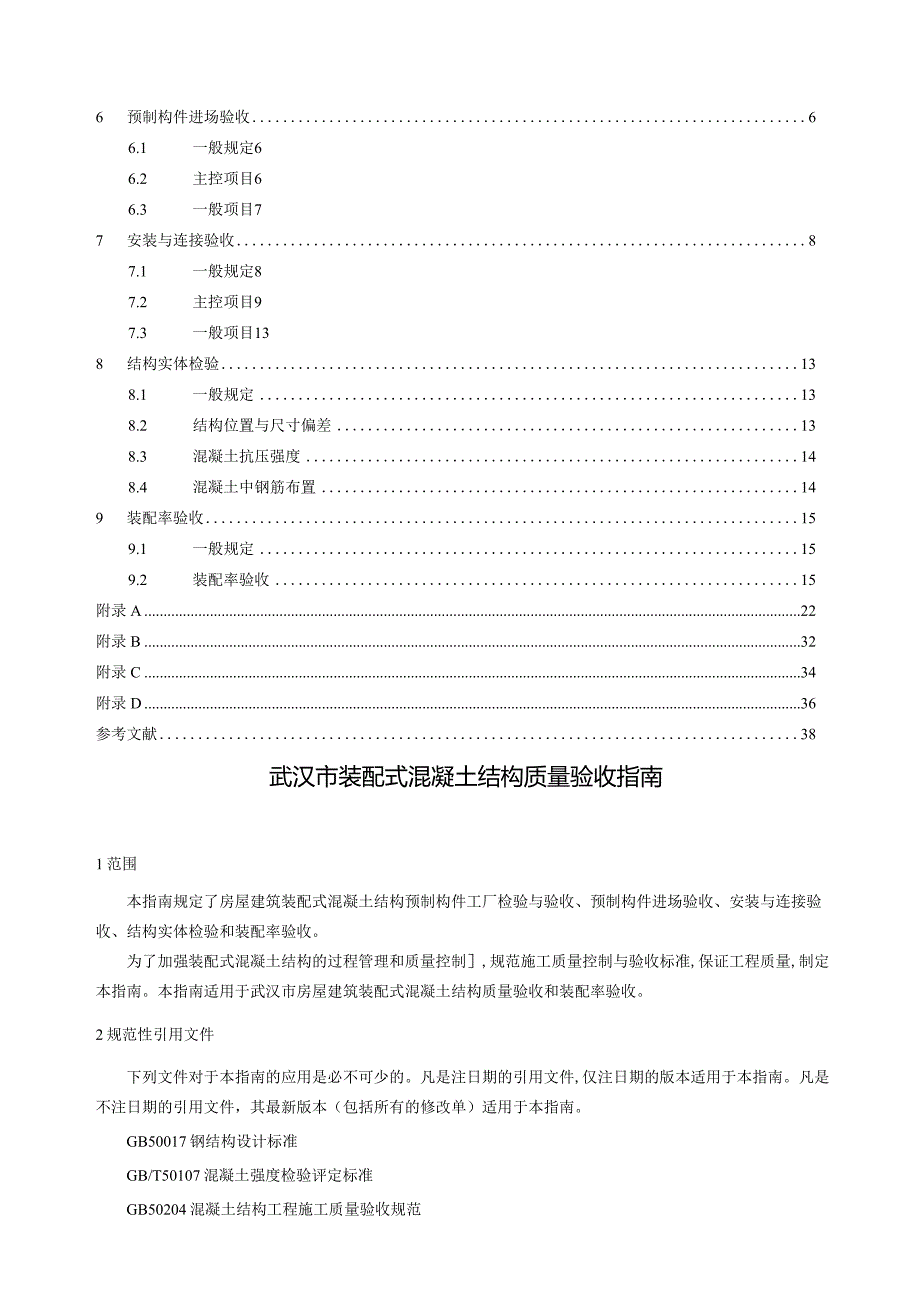

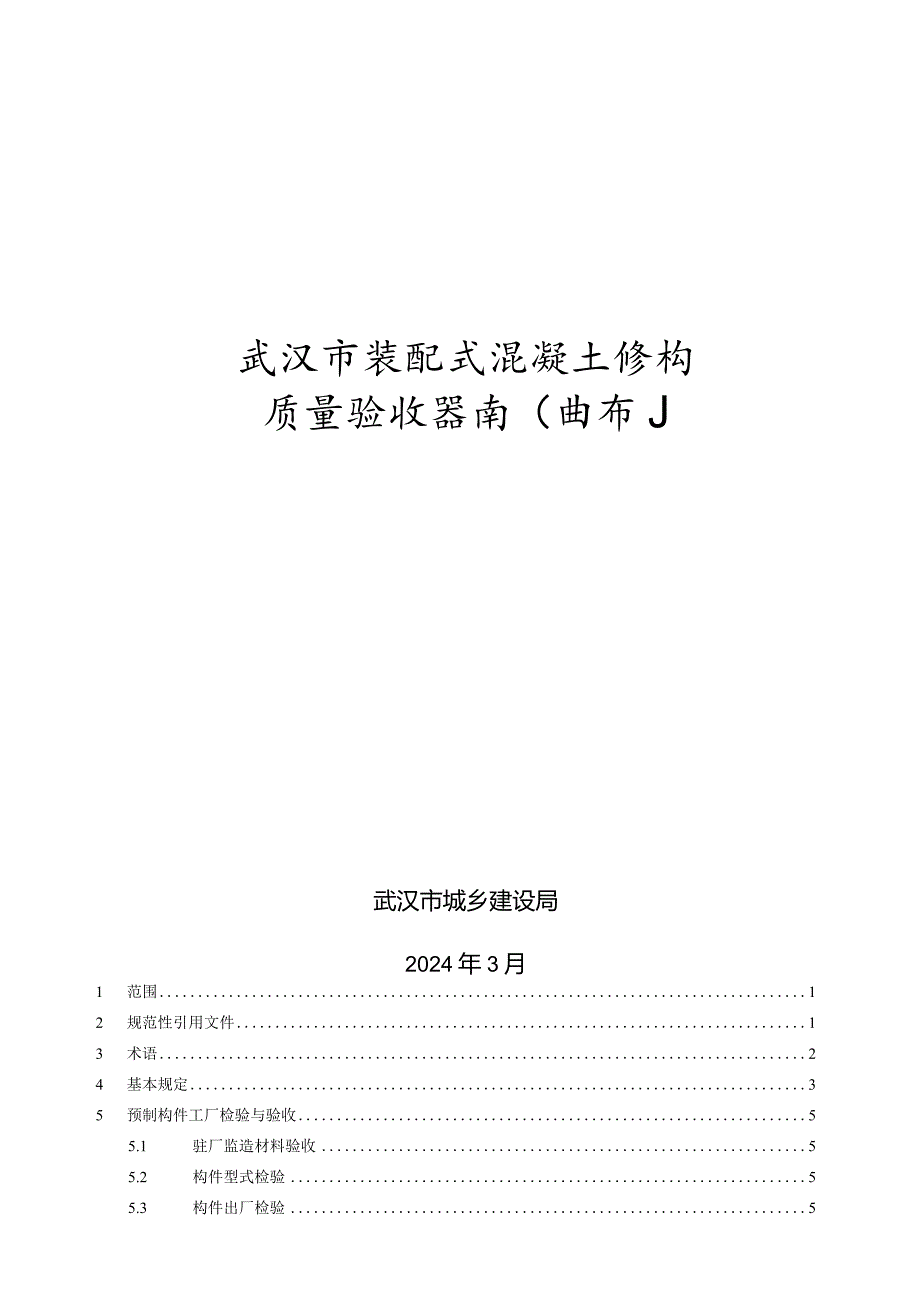

1、武汉市装配式混凝土修构质量验收器南（曲布J武汉市城乡建设局2024年3月1 范围12 规范性引用文件13 术语24 基本规定35 预制构件工厂检验与验收55.1 驻厂监造材料验收55.2 构件型式检验55.3 构件出厂检验56 预制构件进场验收66.1 一般规定66.2 主控项目66.3 一般项目77 安装与连接验收87.1 一般规定87.2 主控项目97.3 一般项目138 结构实体检验138.1 一般规定138.2 结构位置与尺寸偏差138.3 混凝土抗压强度148.4 混凝土中钢筋布置149 装配率验收159.1 一般规定159.2 装配率验收15附录A22附录B32附录C34附录D36
2、参考文献38武汉市装配式混凝土结构质量验收指南1范围本指南规定了房屋建筑装配式混凝土结构预制构件工厂检验与验收、预制构件进场验收、安装与连接验收、结构实体检验和装配率验收。为了加强装配式混凝土结构的过程管理和质量控制,规范施工质量控制与验收标准,保证工程质量,制定本指南。本指南适用于武汉市房屋建筑装配式混凝土结构质量验收和装配率验收。2规范性引用文件下列文件对于本指南的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本指南。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本指南。GB50017钢结构设计标准GB/T50107混凝土强度检验评定标准GB50204混凝土结构

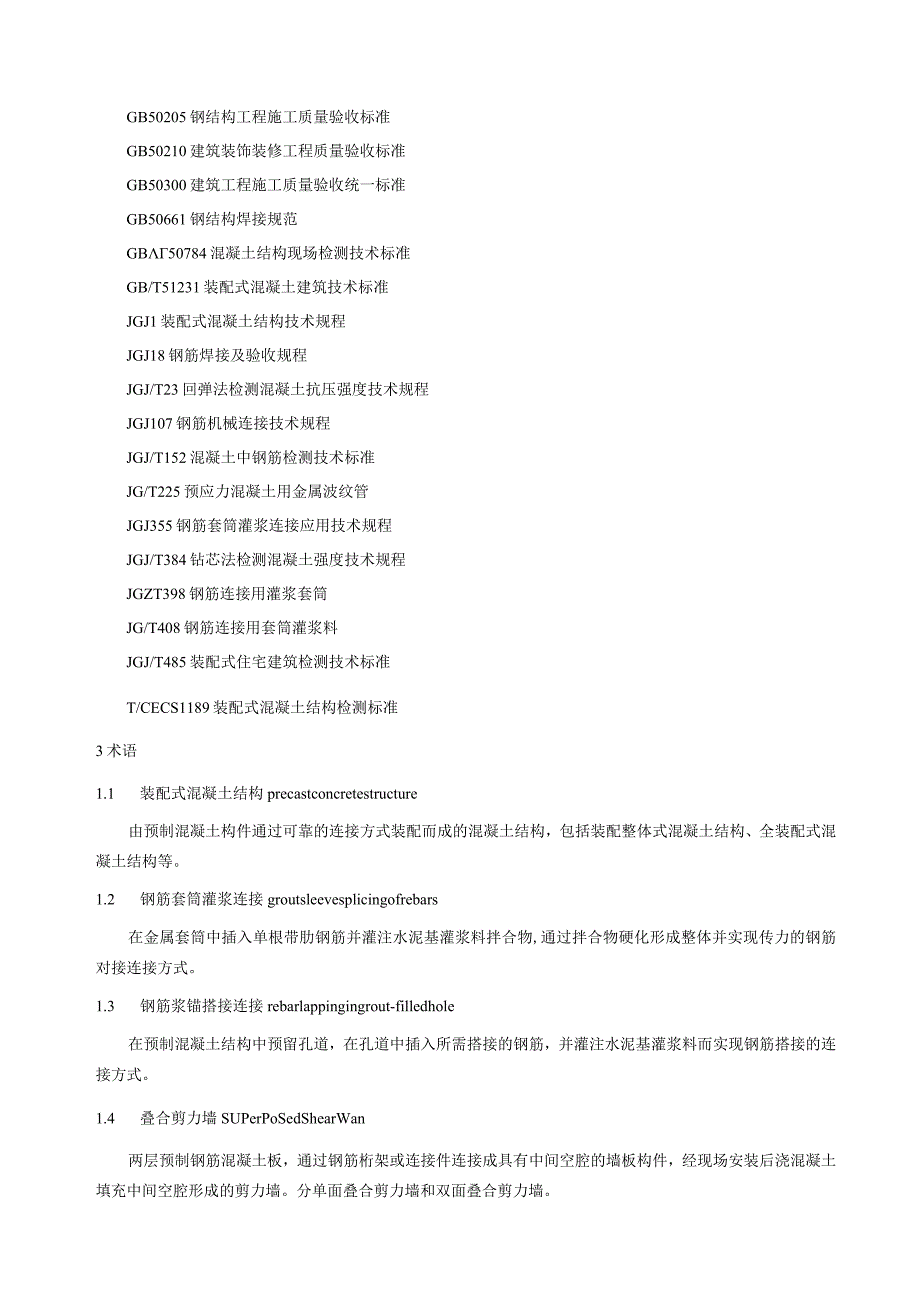

3、工程施工质量验收规范GB50205钢结构工程施工质量验收标准GB50210建筑装饰装修工程质量验收标准GB50300建筑工程施工质量验收统一标准GB50661钢结构焊接规范GB50784混凝土结构现场检测技术标准GB/T51231装配式混凝土建筑技术标准JGJ1装配式混凝土结构技术规程JGJ18钢筋焊接及验收规程JGJ/T23回弹法检测混凝土抗压强度技术规程JGJ107钢筋机械连接技术规程JGJ/T152混凝土中钢筋检测技术标准JG/T225预应力混凝土用金属波纹管JGJ355钢筋套筒灌浆连接应用技术规程JGJ/T384钻芯法检测混凝土强度技术规程JGZT398钢筋连接用灌浆套筒JG/T408
4、钢筋连接用套筒灌浆料JGJ/T485装配式住宅建筑检测技术标准T/CECS1189装配式混凝土结构检测标准3术语1.1 装配式混凝土结构precastconcretestructure由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构，包括装配整体式混凝土结构、全装配式混凝土结构等。1.2 钢筋套筒灌浆连接groutsleevesplicingofrebars在金属套筒中插入单根带肋钢筋并灌注水泥基灌浆料拌合物,通过拌合物硬化形成整体并实现传力的钢筋对接连接方式。1.3 钢筋浆锚搭接连接rebarlappingingrout-filledhole在预制混凝土结构中预留孔道，在孔道中插入所需
5、搭接的钢筋，并灌注水泥基灌浆料而实现钢筋搭接的连接方式。1.4 叠合剪力墙SUPerPoSedShearWan两层预制钢筋混凝土板，通过钢筋桁架或连接件连接成具有中间空腔的墙板构件，经现场安装后浇混凝土填充中间空腔形成的剪力墙。分单面叠合剪力墙和双面叠合剪力墙。1.5 灌浆饱满度groulingplumpness钢筋套筒灌浆连接或浆锚搭接连接灌浆结束并稳定后，套筒或孔道内钢筋周边填充水泥基高强灌浆料拌合物充盈程度01.6 后浇混凝土cast-in-situconcrete施工现场预制构件安装完成后原位浇筑的混凝土。1.7 粗糙面COmpOSiteroughsurface预制构件与后浇混凝土或灌
6、浆料拌合物的结合面，在预制构件制作时按设计要求采用拉毛、凿毛、留设凹凸块、气泡膜模板或水洗露骨料等方法形成混凝土凹凸不平或骨料显露的表面。1.8 装配率prefabrication-ratio单体建筑室外地坪以上的主体结构、围护墙和内隔墙、装修和设备管线等采用预制部品部件的综合比例。1.9 严重缺陷seriousdefect对结构构件的受力性能、耐久性能或安装、使用功能有决定性影响的缺陷。1.10 一般缺陷commondefect对结构构件的受力性能、耐久性能或安装、使用功能无决定性影响的缺陷。4 基本规定4.1 装配式混凝土建筑施工应按现行国家标准建筑工程施工质量验收统一标准GB50300的
7、有关规定进行单位工程、分部工程、分项工程和检验批的划分和质量验收，检验批、分项工程和子分部工程的质量验收记录可按本指南附录A.1至A.7的格式进行记录。4.2 装配式混凝土结构工程应按混凝土结构子分部工程进行验收，装配式混凝土结构部分应按混凝土子分部工程的分项工程验收，混凝土结构子分部中其他分项工程应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定。装配式混凝土结构分项工程可划分为材料、预制构件、连接与安装、结构实体检验等内容，分项工程应按楼层、结构缝或施工段划分检验批。4.3 分项工程的质量验收应在所含检验批验收合格的基础上，进行质量验收记录检查。4.4 检验批的质量验
8、收应包括实物检查和资料检查，并应符合下列规定：a）主控项目的质量经抽样检验应合格；b）一般项目的质量经抽样检验应合格；一般项目当采用计数抽样检验时，除本章有专门规定外，其合格点率应达到80%及以上，且不得有严重缺陷；c）应具有完整的质量检验记录，重要工序应具有完整的施工操作记录。4.5 检验批抽样样本应随机抽取，并应满足分布均匀、具有代表性的要求。4.6 当装配式混凝土结构连接节点质量现场检测不合格时，应及时分析原因，改进施工工艺，解决存在的问题。整改后应重新检测，合格后方可进行下道工序施工。当装配式混凝土结构的其他施工质量不符合要求时，应按现行国家标准建筑工程施工质量验收统一标准GB5030
9、0规定进行处理。4.7 预制构件连接前应进行隐蔽工程验收。使用套筒连接时，所有连接钢筋均应插入对应的灌浆套筒中，连接部位外观不应有影响结构传力性能的缺陷。预制混凝土构件首次安装宜建立首段验收制度，建设单位应组织装配式混凝土结构工程参建各方（包括设计单位、预制构件生产单位、预制构件安装单位、施工总承包单位和监理单位）在首层或者首个代表性施工段预制构件安装完成，且后浇混凝土部位隐蔽工程完成后，进行首段验收，首段验收制度应包含以下内容，其验收表格可参见附录A.8oa）项目首个装配式标准层结构施工前，建设单位组织设计、施工、监理单位对下部结构的预留、预埋等进行验收，验收合格后方可进行标准层结构施工；b
10、）项目首个装配式标准层结构浇筑混凝土之前，建设单位组织设计、监理、施工、预制构件生产单位等参建各方进行隐蔽工程验收，重点检查预制构件安装和连接节点、装配式模板安装等：c）项目首个装配式标准层结构拆模后，建设单位组织设计、监理、施工、预制构件生产单位等参建各方进行结构验收，对工程设计、施工进行阶段性总结和改进，保证工程的顺利进行;d）装配式结构、装配式内外墙板、机电安装、装饰装修等分部、分项工程，建设单位协调设计、监理、施工单位建立工程质量样板引路制度；e）根据装配式建筑施工特点，在首层结构验收、工程质量样板引路制度的基础上，建立分部分项工程验收制度，及时组织参建各方进行工程验收。4.8 装配式
11、混凝土结构分项工程验收时需提供的文件和记录要求：a）应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定；b）焊接、螺栓等连接用材料的进场验收应符合现行国家标准钢结构工程施工质量验收标准GB50205的有关规定；c）装配式建筑的饰面质量应符合设计要求，并应符合现行国家标准建筑装饰装修工程质量验收标准GB50210的有关规定。4.9 除满足本指南4.8条规定的文件和记录要求外，尚应提供下列文件和记录：a）工程设计文件、预制构件安装施工图和加工制作详图；b）预制构件、主要材料（原材料、连接材料及其他材料）及配件的质量证明文件、进场验收记录、抽样复验报告；预制构件安装施工记录：c
12、）根据竖向预制构件不同连接形式，分别提供钢筋套筒灌浆型式检验报告、工艺检验报告和施工检验记录；浆锚搭接连接的施工检验记录；螺栓连接的紧固轴力和扭矩系数报告；其他连接接头（机械连接、焊接）的型式检验报告（焊接无需提供）、工艺检验报告和施工检验记录，以及必要的影像资料（关键部位、关键工序座浆和灌浆时留存影像资料，影像资料中构件编号应清晰可见）；d）根据竖向预制构件不同连接形式，分别提供钢筋连接套管灌浆饱满度或叠合剪力墙空腔内混凝土和结合面质量现场抽测报告，叠合板结合面质量现场检测报告，竖向构件底部接缝等连接节点质量现场抽测报告；e）后浇混凝土部位的隐蔽工程检查验收文件：I）混凝土粗糙面的质量，键槽
13、的尺寸、数量、位置；2）钢筋的牌号、规格、数量、位置、间距，箍筋弯钩的弯折角度及平直段长度；3）钢筋的连接方式、接头位置、接头数量、接头面积百分率、搭接长度、锚固方式及锚固长度；4）预埋件、预留管线的规格、数量、位置；5）预制构件接缝处防水、防火等构造做法；6）保温及其节点施工；7）防雷相关验收；8）其他隐蔽项目。D根据不同连接形式，分别提供灌浆套筒平行试件检测报告或其他连接（机械连接、焊接）接头质量检测报告，后浇混凝土、灌浆料、座浆料的留置试件的强度检测报告；g）外墙防水施工质量检验记录；h）混凝土结构实体检验记录；i）工程的重大质量问题的处理方案和验收记录；j）其他文件和记录。4.10 装
14、配式混凝土结构工程采用新技术或新材料，应制定专项的施工方案，并按有关规定进行论证,施工方案通过论证并经核准后方可实施。5 预制构件工厂检验与验收5.1 驻厂监造材料验收5.1.1 预制构件生产过程中的钢筋混凝土及其组成材料（钢筋、水泥、砂石、外加剂、外掺料等）、预制构件集成部品部件检测（保温板、线管、窗等），应在驻厂监造的情况下送检第三方机构完成检验,相关检验信息与待使用的工程项目关联。5.1.2 具体抽样频率、检测参数、检测方法见附录B。5.2 构件型式检验5.2.1 不同类型（钢种、混凝土强度等级、生产工艺和结构形式）的预制构件每年检测1次，样品要求应按照相关试验方法标准确定，并应符合现行
15、标准装配式混凝土建筑技术标准GB/T51231.装配式混凝土结构技术规程JGJ1和混凝土结构工程施工质量验收规范GB50204等相关要求。5.2.2 型式检验的内容应包括混凝土强度、外观质量、外形几何尺寸、钢筋保护层厚度等，涉及装配式构配件含装配式剪力墙、叠合板、预制楼梯、预制阳台、预制空调板等；对涉及结构安全的水平构件应进行承载力等结构性能检验；对外墙、屋面等有防水防渗要求的构件应进行抗渗性能检验；对有保温隔热等要求的构件应进行保温隔热性能等检验；有防火设计要求的构件应进行耐火极限检验。5.2.3 具体抽样频率、检测参数、检测方法见附录B。5.3 构件出厂检验531混凝土强度、外观质量、外形尺寸、预埋件、钢筋位置安装偏差等检验，按试验方法标准确定样品要求，并应符合装配式混凝土建筑技术标准GB/T51231和混凝土结构工程施工质量验收规范GB50204等的相关要求。预制构件出厂检验由生产厂家专职质检人员等组织实施。5.3.1 预制构件生产企业应通过统一的信息系统制作带有唯一性识别码的芯片或二维码，出厂构件采用预埋芯片或粘贴二维码进行标识，芯片或二维码
