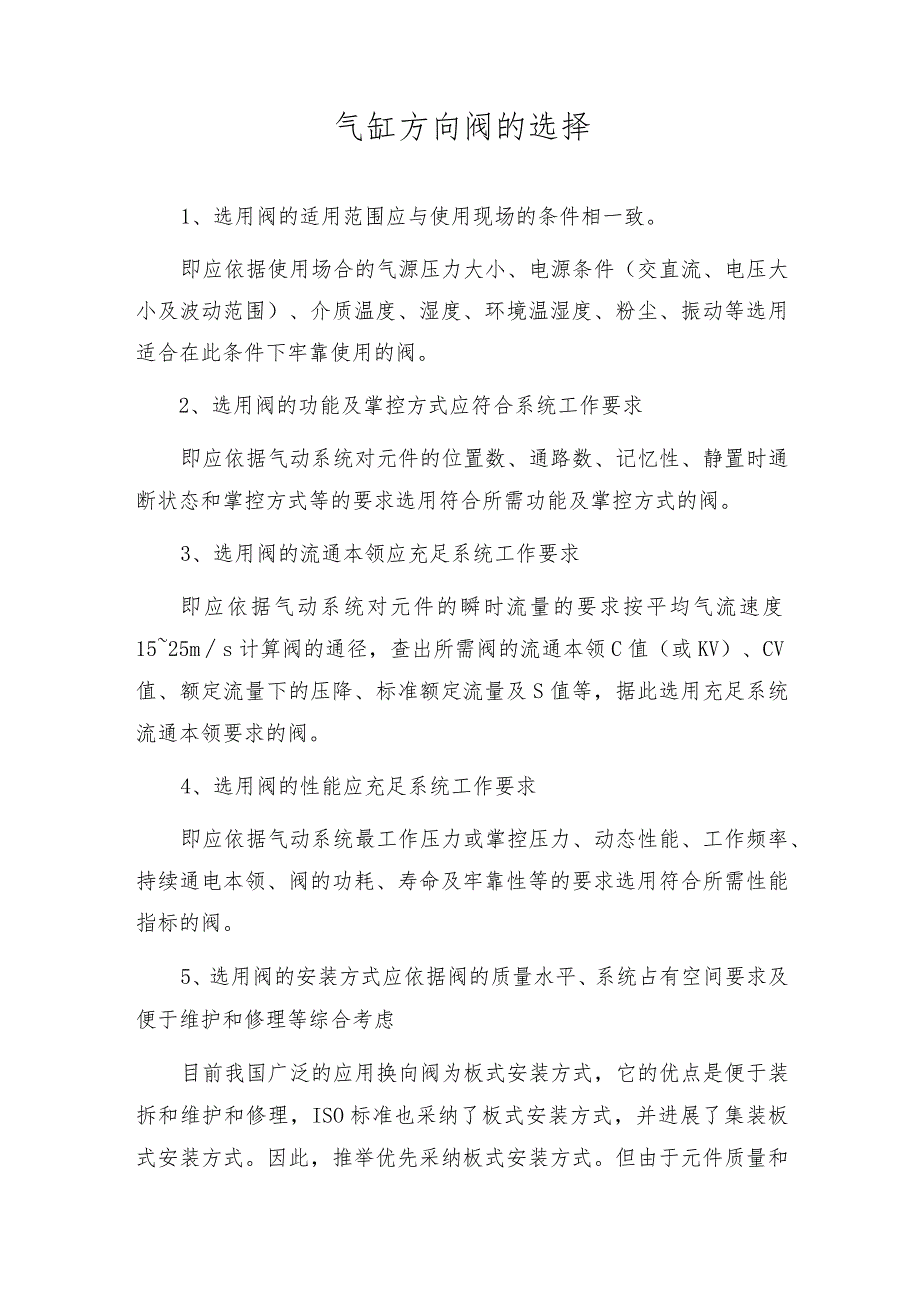

1、气缸方向阀的选择1、选用阀的适用范围应与使用现场的条件相一致。即应依据使用场合的气源压力大小、电源条件（交直流、电压大小及波动范围）、介质温度、湿度、环境温湿度、粉尘、振动等选用适合在此条件下牢靠使用的阀。2、选用阀的功能及掌控方式应符合系统工作要求即应依据气动系统对元件的位置数、通路数、记忆性、静置时通断状态和掌控方式等的要求选用符合所需功能及掌控方式的阀。3、选用阀的流通本领应充足系统工作要求即应依据气动系统对元件的瞬时流量的要求按平均气流速度1525ms计算阀的通径，查出所需阀的流通本领C值（或KV）、CV值、额定流量下的压降、标准额定流量及S值等，据此选用充足系统流通本领要求的阀。4、

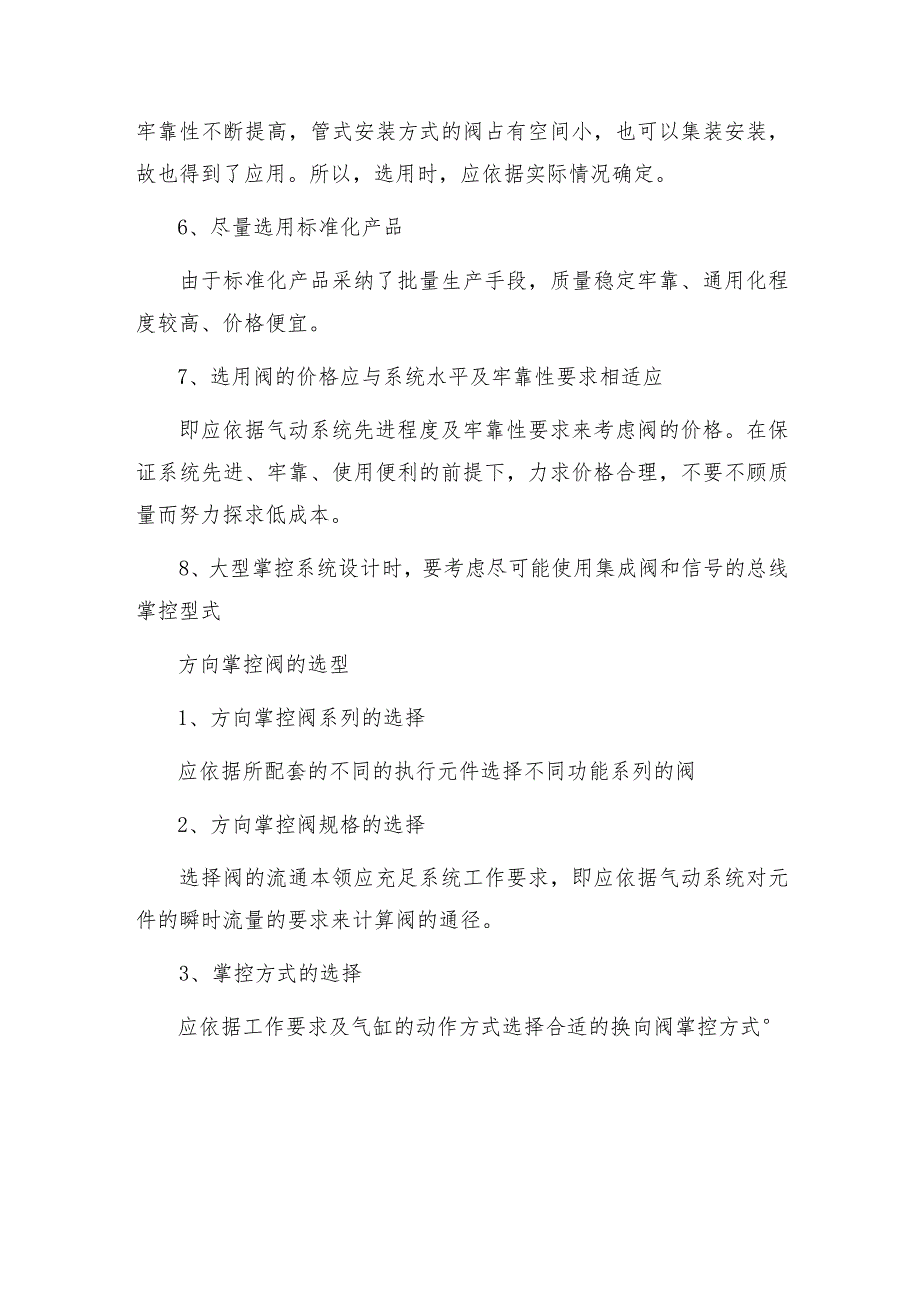

2、选用阀的性能应充足系统工作要求即应依据气动系统最工作压力或掌控压力、动态性能、工作频率、持续通电本领、阀的功耗、寿命及牢靠性等的要求选用符合所需性能指标的阀。5、选用阀的安装方式应依据阀的质量水平、系统占有空间要求及便于维护和修理等综合考虑目前我国广泛的应用换向阀为板式安装方式，它的优点是便于装拆和维护和修理，ISO标准也采纳了板式安装方式，并进展了集装板式安装方式。因此，推举优先采纳板式安装方式。但由于元件质量和牢靠性不断提高，管式安装方式的阀占有空间小，也可以集装安装，故也得到了应用。所以，选用时，应依据实际情况确定。6、尽量选用标准化产品由于标准化产品采纳了批量生产手段，质量稳定牢靠、通用化程度较高、价格便宜。7、选用阀的价格应与系统水平及牢靠性要求相适应即应依据气动系统先进程度及牢靠性要求来考虑阀的价格。在保证系统先进、牢靠、使用便利的前提下，力求价格合理，不要不顾质量而努力探求低成本。8、大型掌控系统设计时，要考虑尽可能使用集成阀和信号的总线掌控型式方向掌控阀的选型1、方向掌控阀系列的选择应依据所配套的不同的执行元件选择不同功能系列的阀2、方向掌控阀规格的选择选择阀的流通本领应充足系统工作要求，即应依据气动系统对元件的瞬时流量的要求来计算阀的通径。3、掌控方式的选择应依据工作要求及气缸的动作方式选择合适的换向阀掌控方式
