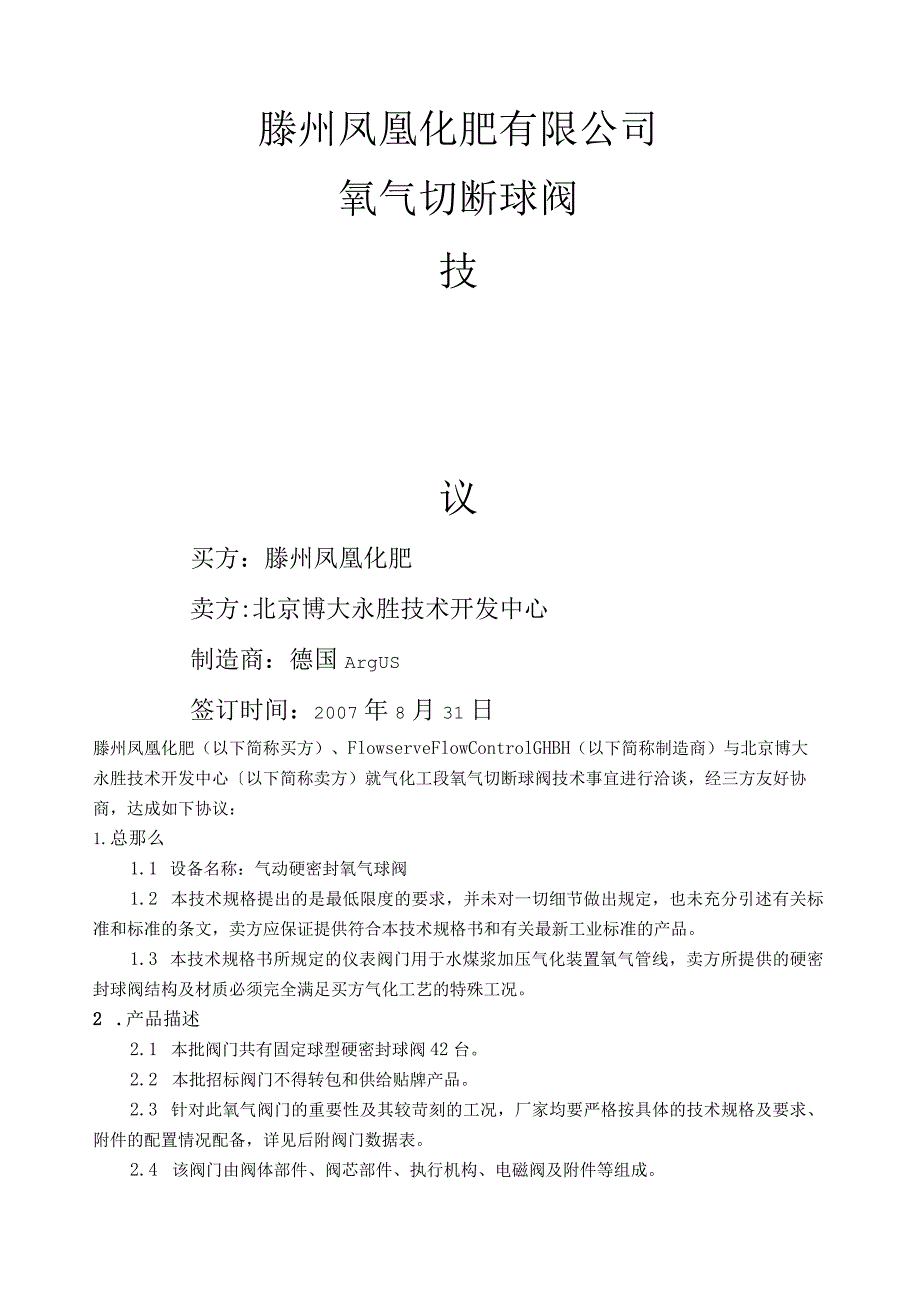

1、滕州凤凰化肥有限公司氧气切断球阀技议买方：滕州凤凰化肥卖方:北京博大永胜技术开发中心制造商：德国ArgUS签订时间：2007年8月31日滕州凤凰化肥（以下简称买方）、FlowserveFlowControlGHBH（以下简称制造商）与北京博大永胜技术开发中心以下简称卖方）就气化工段氧气切断球阀技术事宜进行洽谈，经三方友好协商，达成如下协议：1.总那么1.1 设备名称：气动硬密封氧气球阀1.2 本技术规格提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和标准的条文，卖方应保证提供符合本技术规格书和有关最新工业标准的产品。1.3 本技术规格书所规定的仪表阀门用于水煤浆加压气化装

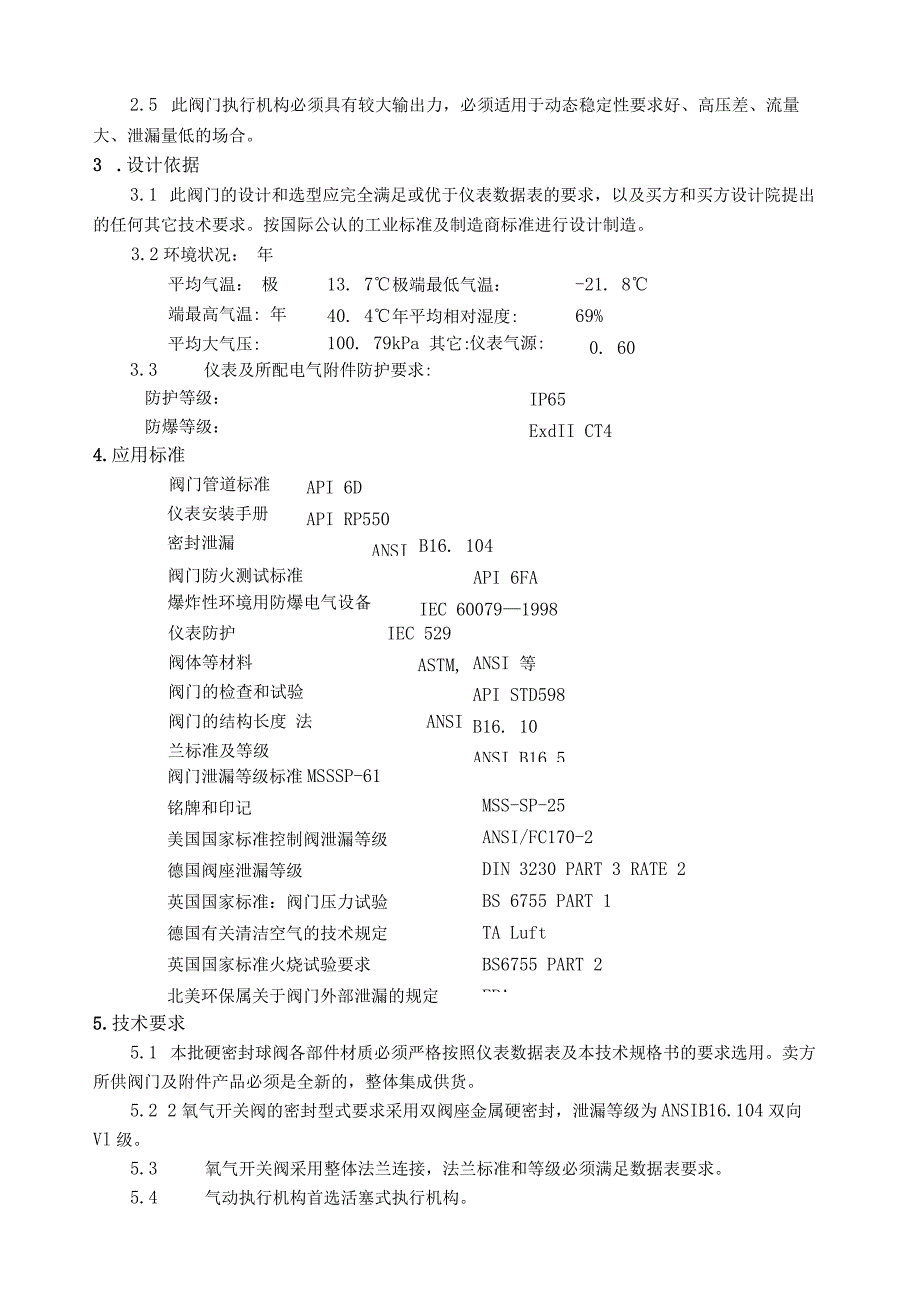

2、置氧气管线，卖方所提供的硬密封球阀结构及材质必须完全满足买方气化工艺的特殊工况。2 .产品描述2.1 本批阀门共有固定球型硬密封球阀42台。2.2 本批招标阀门不得转包和供给贴牌产品。2.3 针对此氧气阀门的重要性及其较苛刻的工况，厂家均要严格按具体的技术规格及要求、附件的配置情况配备，详见后附阀门数据表。2.4 该阀门由阀体部件、阀芯部件、执行机构、电磁阀及附件等组成。2.5 此阀门执行机构必须具有较大输出力，必须适用于动态稳定性要求好、高压差、流量大、泄漏量低的场合。3 .设计依据3.1 此阀门的设计和选型应完全满足或优于仪表数据表的要求，以及买方和买方设计院提出的任何其它技术要求。按国际
3、公认的工业标准及制造商标准进行设计制造。3.2环境状况： 年平均气温： 极端最高气温: 年平均大气压:13. 7极端最低气温：40. 4年平均相对湿度:100. 79kPa 其它:仪表气源:-21. 869%0. 60 MPa(G)3.3 仪表及所配电气附件防护要求:防护等级：防爆等级：4.应用标准阀门管道标准 仪表安装手册 密封泄漏API 6DAPI RP550ANSI阀门防火测试标准爆炸性环境用防爆电气设备IP65ExdII CT4B16. 104API 6FAIEC 600791998仪表防护阀体等材料阀门的检查和试验 阀门的结构长度 法兰标准及等级IEC 529ASTM,ANSIANS
4、I 等API STD598B16. 10ANSI B16.5MSS-SP-25ANSI/FC170-2DIN 3230 PART 3 RATE 2BS 6755 PART 1TA LuftBS6755 PART 2EPA阀门泄漏等级标准MSSSP-61铭牌和印记美国国家标准控制阀泄漏等级德国阀座泄漏等级英国国家标准：阀门压力试验德国有关清洁空气的技术规定英国国家标准火烧试验要求北美环保属关于阀门外部泄漏的规定5.技术要求5.1 本批硬密封球阀各部件材质必须严格按照仪表数据表及本技术规格书的要求选用。卖方所供阀门及附件产品必须是全新的，整体集成供货。5.2 2氧气开关阀的密封型式要求采用双阀座金

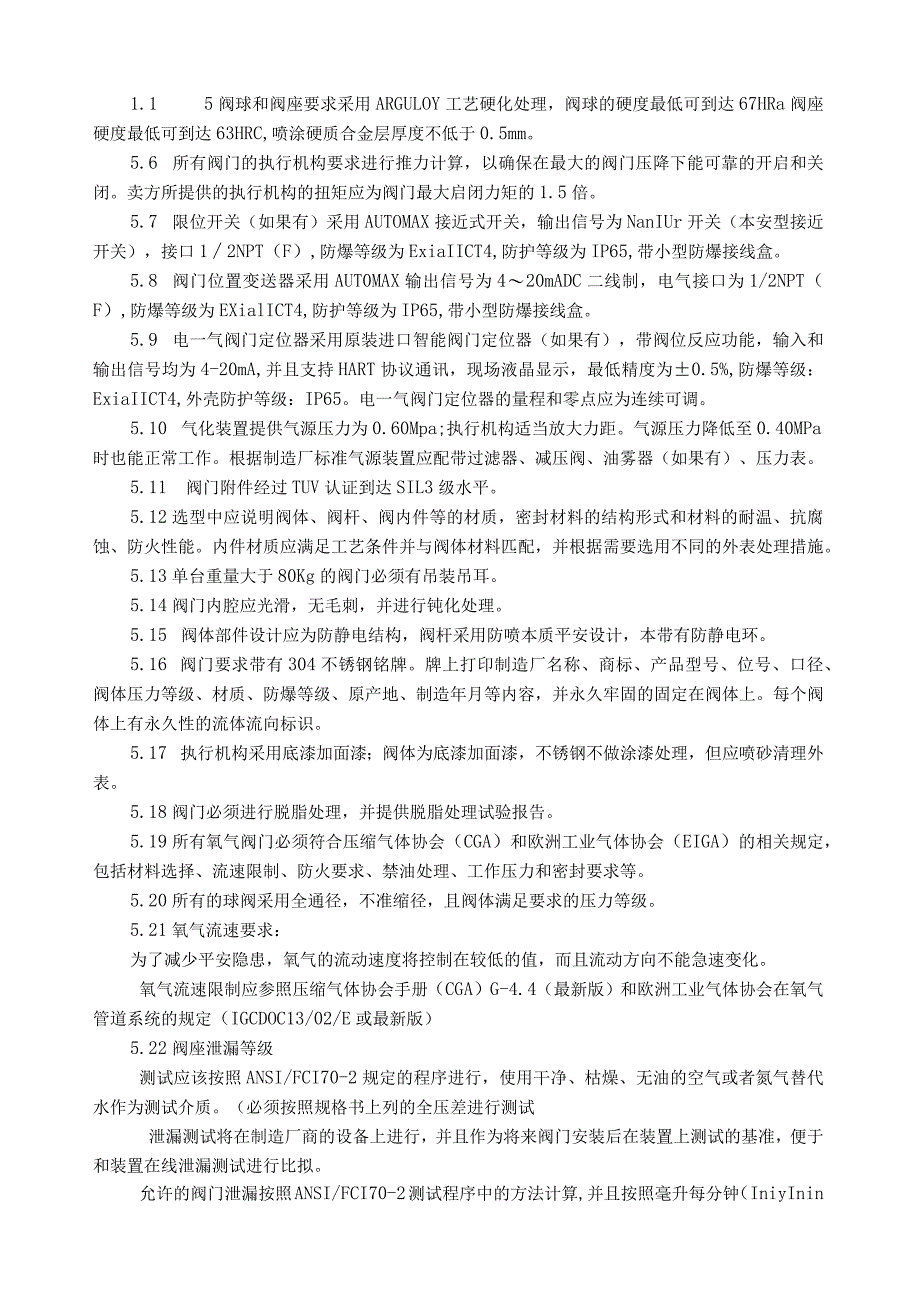

5、属硬密封，泄漏等级为ANSIB16.104双向Vl级。5.3 氧气开关阀采用整体法兰连接，法兰标准和等级必须满足数据表要求。5.4 气动执行机构首选活塞式执行机构。1.1 5阀球和阀座要求采用ARGULOY工艺硬化处理，阀球的硬度最低可到达67HRa阀座硬度最低可到达63HRC,喷涂硬质合金层厚度不低于0.5mm。5.6 所有阀门的执行机构要求进行推力计算，以确保在最大的阀门压降下能可靠的开启和关闭。卖方所提供的执行机构的扭矩应为阀门最大启闭力矩的1.5倍。5.7 限位开关（如果有）采用AUTOMAX接近式开关，输出信号为NanIUr开关（本安型接近开关），接口12NPT（F）,防爆等级为Ex
6、iaIICT4,防护等级为IP65,带小型防爆接线盒。5.8 阀门位置变送器采用AUT0MAX输出信号为420mADC二线制，电气接口为1/2NPT（F）,防爆等级为EXialICT4,防护等级为IP65,带小型防爆接线盒。5.9 电一气阀门定位器采用原装进口智能阀门定位器（如果有），带阀位反应功能，输入和输出信号均为4-20mA,并且支持HART协议通讯，现场液晶显示，最低精度为0.5%,防爆等级：ExiaIICT4,外壳防护等级：IP65。电一气阀门定位器的量程和零点应为连续可调。5.10 气化装置提供气源压力为0.60Mpa;执行机构适当放大力距。气源压力降低至0.40MPa时也能正常工
7、作。根据制造厂标准气源装置应配带过滤器、减压阀、油雾器（如果有）、压力表。5.11 阀门附件经过TUV认证到达SIL3级水平。5.12选型中应说明阀体、阀杆、阀内件等的材质，密封材料的结构形式和材料的耐温、抗腐蚀、防火性能。内件材质应满足工艺条件并与阀体材料匹配，并根据需要选用不同的外表处理措施。5.13单台重量大于80Kg的阀门必须有吊装吊耳。5.14阀门内腔应光滑，无毛刺，并进行钝化处理。5.15 阀体部件设计应为防静电结构，阀杆采用防喷本质平安设计，本带有防静电环。5.16 阀门要求带有304不锈钢铭牌。牌上打印制造厂名称、商标、产品型号、位号、口径、阀体压力等级、材质、防爆等级、原产地
8、、制造年月等内容，并永久牢固的固定在阀体上。每个阀体上有永久性的流体流向标识。5.17 执行机构采用底漆加面漆；阀体为底漆加面漆，不锈钢不做涂漆处理，但应喷砂清理外表。5.18阀门必须进行脱脂处理，并提供脱脂处理试验报告。5.19所有氧气阀门必须符合压缩气体协会（CGA）和欧洲工业气体协会（EIGA）的相关规定，包括材料选择、流速限制、防火要求、禁油处理、工作压力和密封要求等。5.20所有的球阀采用全通径，不准缩径，且阀体满足要求的压力等级。5.21氧气流速要求：为了减少平安隐患，氧气的流动速度将控制在较低的值，而且流动方向不能急速变化。氧气流速限制应参照压缩气体协会手册（CGA）G-4.4（
9、最新版）和欧洲工业气体协会在氧气管道系统的规定（IGCDOC13/02/E或最新版）5.22阀座泄漏等级测试应该按照ANSI/FCI70-2规定的程序进行，使用干净、枯燥、无油的空气或者氮气替代水作为测试介质。（必须按照规格书上列的全压差进行测试泄漏测试将在制造厂商的设备上进行，并且作为将来阀门安装后在装置上测试的基准，便于和装置在线泄漏测试进行比拟。允许的阀门泄漏按照ANSI/FCI70-2测试程序中的方法计算,并且按照毫升每分钟（IniyInin）计量。泄漏测试应该按照规格书给出的“正流向”或“正流向和反流向”的要求进行测试。应该评估作用在阀座定位环上的力矩，必须防止过大的力矩导致阀座破裂
10、，特别是在工厂泄漏测试时为了减少阀体与阀座间的旁路泄漏而使用较大的力矩。5. 23所有氧气切断阀的故障位置为关位（即Fe）同时保证在任何情况下阀门从全开位置到全关位置或全关位置到全开位置的行程时间应小于3秒。6. 24阀杆填料应该是火灾平安型，双重阀杆密封。金属材料或者无油石墨（编织的或柔性的）或者石墨派生系填料是可以接受的，所有柔性石墨填料材料应该包含以下成分:适当的腐蚀抑制剂，没有粘合剂，高于95%的纯碳。7. 25气动执行机构采用AUtOnlaX执行器，具有双向设计有行程调节功能；活塞及齿条与缸体均有MoS2和尼龙混合材料作为导向环、导向块式设计;标准弹簧腔便于实现SRDA;内外缸壁镀氧
11、化铝薄膜，外壁抗腐蚀PH值4.5-8.5,内壁更耐磨RC=45-64o6 .检验与验收6.1 卖方应根据技术要求，做出详细的检验、试验方案。买方人员有权在设备制造期间进入卖方车间进行检查、验收等工作，买方任何检验、检查等并不排除卖方的责任。6.2 阀门检验内容应包括：按相关标准进行现场水压、气密性、全静压开启，液体渗透等项的试验和试运行，检验动作的准确和平稳性、开关时间、振动、噪音水平等项，生产厂签字盖章的检验报告要求附在随机资料中随设备发运。6.3 所有的氧气阀门应该进行液体渗透试验。6.4 按照ANSIB16.34标准对阀体/阀盖外外表进行液体渗透试验认证。6.5 5所有的氧气阀门应该进行
12、材料鉴定（PMI）以核实阀体、阀盖及阀杆的材料，并且核实阀座、阀芯及镀层材料（如果有的话6.6 整套装置正常运行一个月内阀门及其附件不发生故障视为验收合格。由于买方原因出现的阀门故障不在此范围内。6.7 卖方应根据所要做的实验工程，在检验前1个月，通知买方到阀门生产地验货。买方在接到卖方通知后委派技术小组，到卖方的工厂见证阀门的测试及检验工作。买方在阀门生产地的一切行为，均不能排除卖方在质量问题方面的责任。7 .质量保证7.1 阀门整台寿命不低于15年，阀球、阀座、阀杆确保使用寿命不低于10年。膜片寿命不低于5年。7.2 质量保证期为整套装置正常运行后12个月。质保期内出现产品质量事故，质保期
13、应从卖方修复或更换该仪表后重新计算12个月。买方责任出现阀门故障不在此范围内。7.3 卖方所有产品都无材料或加工缺陷，完全能够满足买方工况的要求。如果因阀门部件先天缺陷导致该阀门报废，卖方应无偿更换同型号、同等技术规格的全新阀门，更换期限不大于15Bo7.4 阀门内件备件提供：质保期内的备品备件均由卖方免费提供（不包括订购的备件数量内）。合同内备件的提供时间满足买方要求。7.5 质保期范围内对产品的维修、检测必须在买方的现场进行，或卖方提供同种替代产品前方可由卖方运输到其它地方维修，所有费用由卖方承当，并满足买方工期要求。8 .售后效劳8.1 卖方负责免费对买方的技术人员进行两次技术培训，内容
14、包括：设备的操作、安装、维护、维修等，一次培训在买方现场，一次培训在FLOWSERVE中国公司，6人/1周，培训日期由双方协商确定。8.2 卖方免费提供指导现场安装及调试的效劳，包括单台调试及联调工作，时间根据工程需要确定。8.3 如质保期内阀门质量存在问题，卖方在接到买方通知24小时内到达买方的现场对存在问题的阀门免费维修或更换。8.4 4在质保期外，如阀门存在问题，卖方的效劳工程师必须在接到买方通知24小时内赶到现场进行处理，只收取备件费。9 .供货清单和范围9.1氧气球阀序号位号类型/口径材质附件备注阀体、阀杆阀球、阀座1XV-1201A硬密封球阀/DN80INC0NEL625INC0N
15、EL625/ARGUL0YASC0327/SS电磁阀2个、开限位开关2个、过滤减压器、阀位变送器FC2XV-1201B硬密封球阀/DN80INC0NEL625INC0NEL625/ARGUL0YASC0327/SS电磁阀2个、开限位开关2个、过滤减压器、阀位变送器FC3XV-1201C硬密封球阀/DN80INC0NEL625INC0NEL625/ARGUL0YASC0327/SS电磁阀2个、开限位开关2个、过滤减压器、阀位变送器FC4XV-1201D硬密封球阀/DN80INCONEL625INCONEL625/ARGULOYASCO327/SS电磁阀2个、开限位开关2个、过滤减压器、阀位变送器FC5XV-1201E硬密封球阀/DN80INC0NEL625INC0NEL625/ARGUL0YASC0327/SS电磁阀2个、开限位开关2个、过滤减压器、阀位变送器FC6XV-1201F硬密封球阀/DM80INCONEL625INCONEL625/ARGULOYASCO327/
