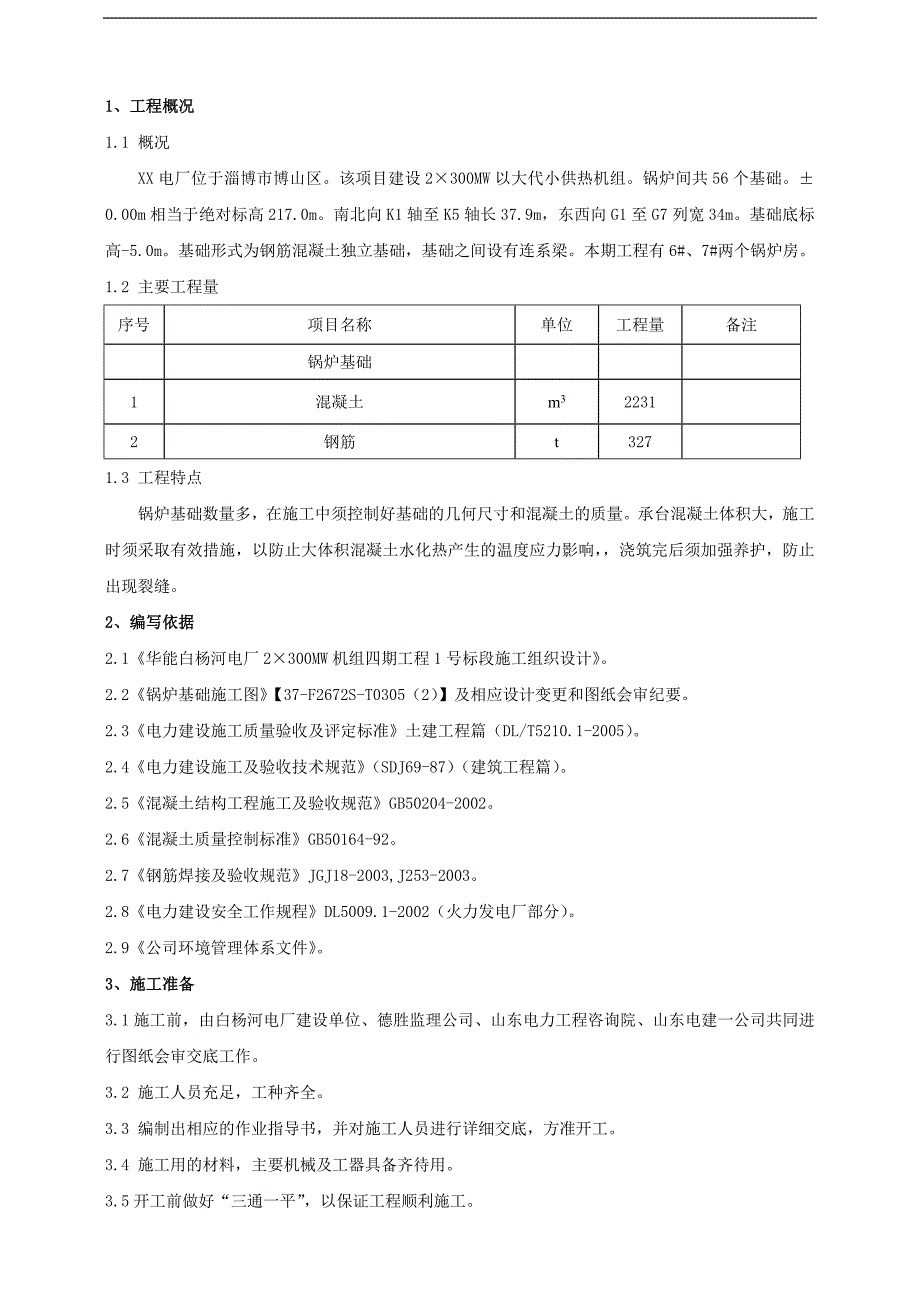

1、1、工程概况1.1 概况XX电厂位于淄博市博山区。该项目建设2300MW以大代小供热机组。锅炉间共56个基础。0.00m相当于绝对标高217.0m。南北向K1轴至K5轴长37.9m，东西向G1至G7列宽34m。基础底标高-5.0m。基础形式为钢筋混凝土独立基础，基础之间设有连系梁。本期工程有6#、7#两个锅炉房。1.2 主要工程量序号项目名称单位工程量备注锅炉基础1混凝土m322312钢筋t3271.3 工程特点锅炉基础数量多，在施工中须控制好基础的几何尺寸和混凝土的质量。承台混凝土体积大，施工时须采取有效措施，以防止大体积混凝土水化热产生的温度应力影响，浇筑完后须加强养护，防止出现裂缝。2、
2、编写依据2.1华能白杨河电厂2300MW机组四期工程1号标段施工组织设计。2.2锅炉基础施工图【37-F2672S-T0305（2）】及相应设计变更和图纸会审纪要。2.3电力建设施工质量验收及评定标准土建工程篇（DL/T5210.1-2005）。2.4电力建设施工及验收技术规范（SDJ69-87）（建筑工程篇）。2.5混凝土结构工程施工及验收规范GB50204-2002。2.6混凝土质量控制标准GB50164-92。2.7钢筋焊接及验收规范JGJ18-2003,J253-2003。2.8电力建设安全工作规程DL5009.1-2002（火力发电厂部分）。2.9公司环境管理体系文件。3、施工准备3

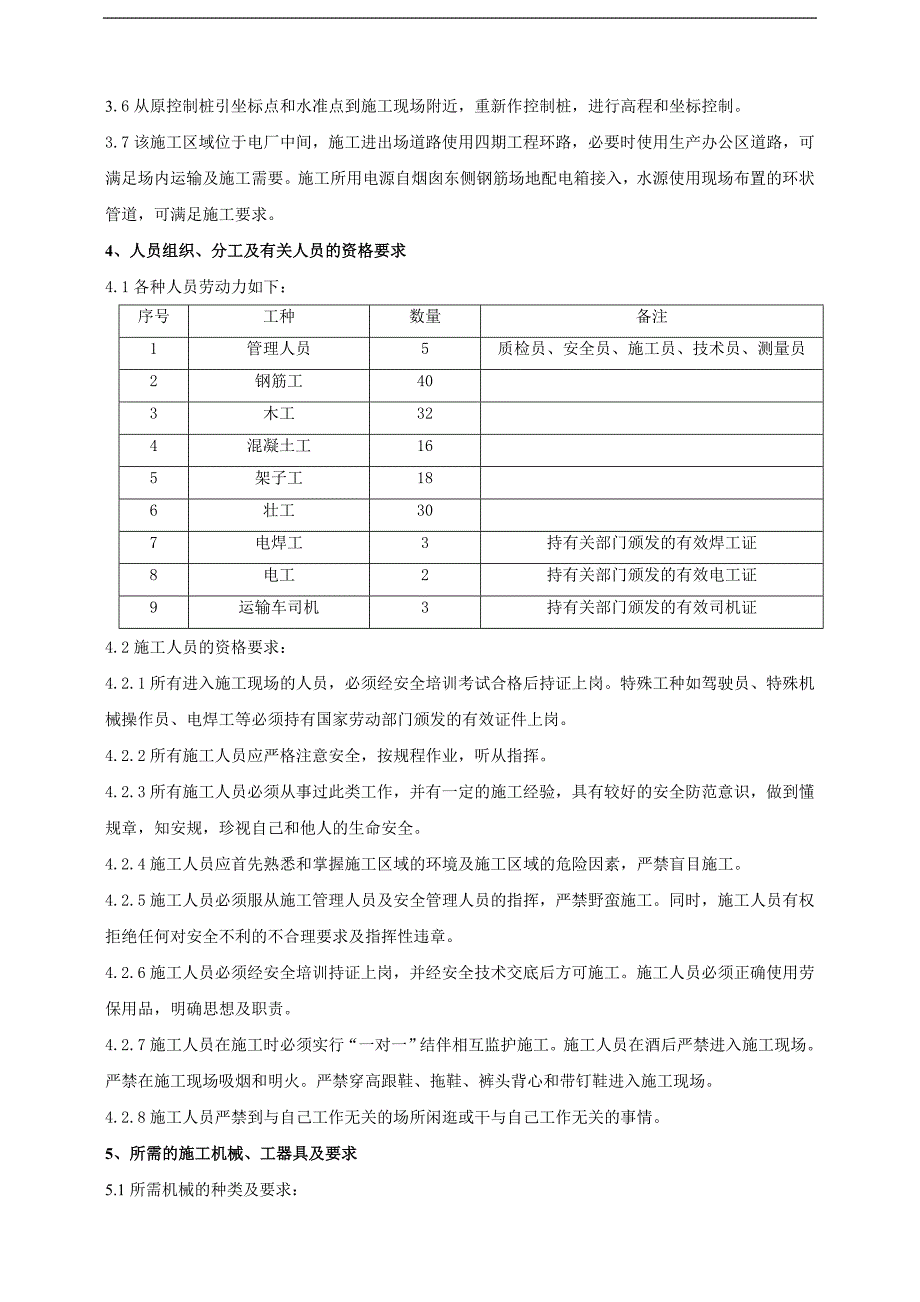

3、.1施工前，由白杨河电厂建设单位、德胜监理公司、山东电力工程咨询院、山东电建一公司共同进行图纸会审交底工作。3.2 施工人员充足，工种齐全。3.3 编制出相应的作业指导书，并对施工人员进行详细交底，方准开工。3.4 施工用的材料，主要机械及工器具备齐待用。3.5开工前做好“三通一平”，以保证工程顺利施工。3.6从原控制桩引坐标点和水准点到施工现场附近，重新作控制桩，进行高程和坐标控制。3.7该施工区域位于电厂中间，施工进出场道路使用四期工程环路，必要时使用生产办公区道路，可满足场内运输及施工需要。施工所用电源自烟囱东侧钢筋场地配电箱接入，水源使用现场布置的环状管道，可满足施工要求。4、人员组织
4、、分工及有关人员的资格要求4.1各种人员劳动力如下：序号工种数量备注1管理人员5质检员、安全员、施工员、技术员、测量员2钢筋工403木工324混凝土工165架子工186壮工307电焊工3持有关部门颁发的有效焊工证8电工2持有关部门颁发的有效电工证9运输车司机3持有关部门颁发的有效司机证4.2施工人员的资格要求：4.2.1所有进入施工现场的人员，必须经安全培训考试合格后持证上岗。特殊工种如驾驶员、特殊机械操作员、电焊工等必须持有国家劳动部门颁发的有效证件上岗。4.2.2所有施工人员应严格注意安全，按规程作业，听从指挥。4.2.3所有施工人员必须从事过此类工作，并有一定的施工经验，具有较好的安全防
5、范意识，做到懂规章，知安规，珍视自己和他人的生命安全。4.2.4施工人员应首先熟悉和掌握施工区域的环境及施工区域的危险因素，严禁盲目施工。4.2.5施工人员必须服从施工管理人员及安全管理人员的指挥，严禁野蛮施工。同时，施工人员有权拒绝任何对安全不利的不合理要求及指挥性违章。4.2.6施工人员必须经安全培训持证上岗，并经安全技术交底后方可施工。施工人员必须正确使用劳保用品，明确思想及职责。4.2.7施工人员在施工时必须实行“一对一”结伴相互监护施工。施工人员在酒后严禁进入施工现场。严禁在施工现场吸烟和明火。严禁穿高跟鞋、拖鞋、裤头背心和带钉鞋进入施工现场。4.2.8施工人员严禁到与自己工作无关的

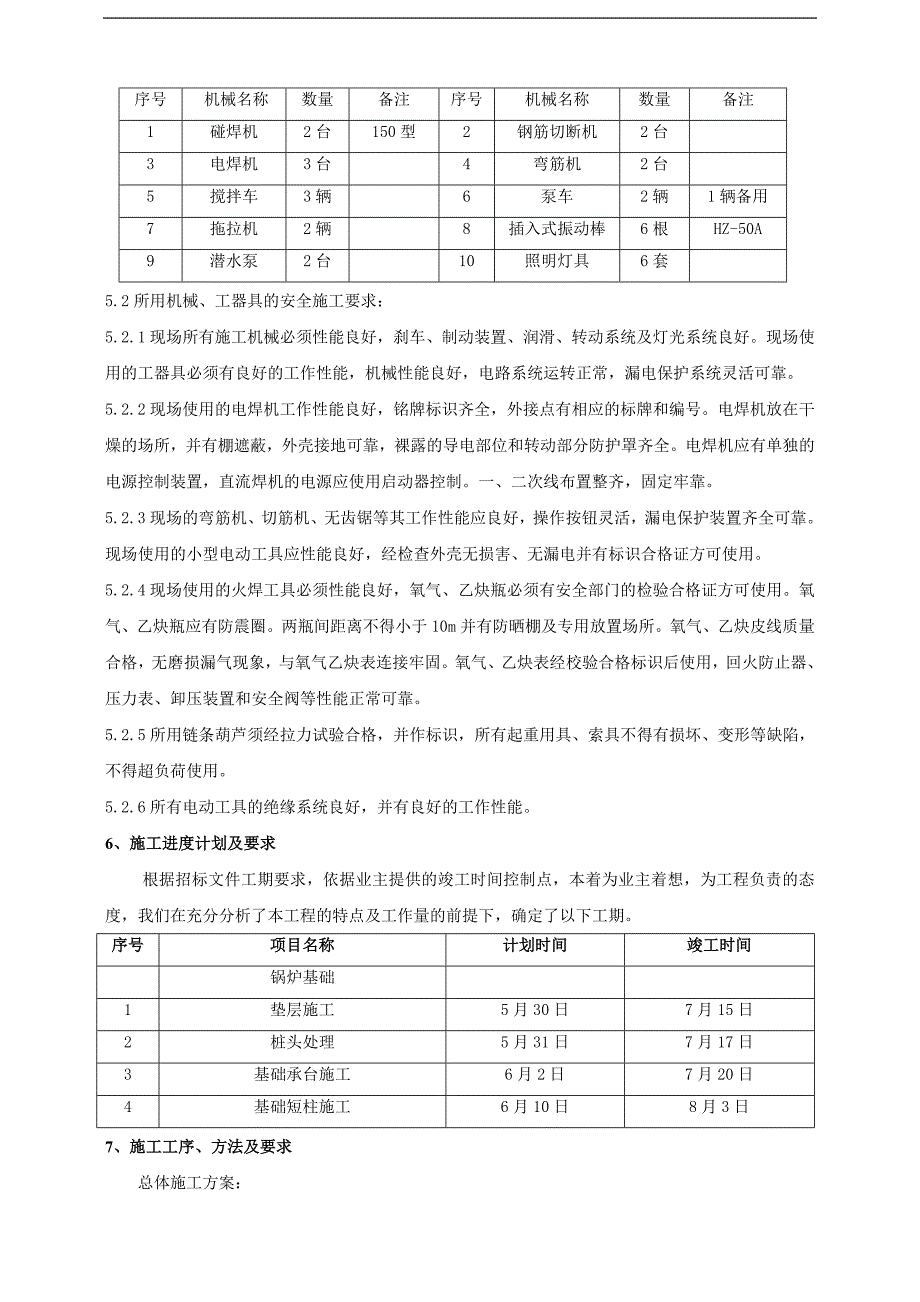

6、场所闲逛或干与自己工作无关的事情。5、所需的施工机械、工器具及要求5.1所需机械的种类及要求：序号机械名称数量备注序号机械名称数量备注1碰焊机2台150型2钢筋切断机2台3电焊机3台4弯筋机2台5搅拌车3辆6泵车2辆1辆备用7拖拉机2辆8插入式振动棒6根HZ-50A9潜水泵2台10照明灯具6套5.2所用机械、工器具的安全施工要求：5.2.1现场所有施工机械必须性能良好，刹车、制动装置、润滑、转动系统及灯光系统良好。现场使用的工器具必须有良好的工作性能，机械性能良好，电路系统运转正常，漏电保护系统灵活可靠。5.2.2现场使用的电焊机工作性能良好，铭牌标识齐全，外接点有相应的标牌和编号。电焊机放在
7、干燥的场所，并有棚遮蔽，外壳接地可靠，裸露的导电部位和转动部分防护罩齐全。电焊机应有单独的电源控制装置，直流焊机的电源应使用启动器控制。一、二次线布置整齐，固定牢靠。5.2.3现场的弯筋机、切筋机、无齿锯等其工作性能应良好，操作按钮灵活，漏电保护装置齐全可靠。现场使用的小型电动工具应性能良好，经检查外壳无损害、无漏电并有标识合格证方可使用。5.2.4现场使用的火焊工具必须性能良好，氧气、乙炔瓶必须有安全部门的检验合格证方可使用。氧气、乙炔瓶应有防震圈。两瓶间距离不得小于10m并有防晒棚及专用放置场所。氧气、乙炔皮线质量合格，无磨损漏气现象，与氧气乙炔表连接牢固。氧气、乙炔表经校验合格标识后使用
8、，回火防止器、压力表、卸压装置和安全阀等性能正常可靠。 5.2.5所用链条葫芦须经拉力试验合格，并作标识，所有起重用具、索具不得有损坏、变形等缺陷，不得超负荷使用。5.2.6所有电动工具的绝缘系统良好，并有良好的工作性能。6、施工进度计划及要求根据招标文件工期要求，依据业主提供的竣工时间控制点，本着为业主着想，为工程负责的态度，我们在充分分析了本工程的特点及工作量的前提下，确定了以下工期。序号项目名称计划时间竣工时间锅炉基础1垫层施工5月30日7月15日2桩头处理5月31日7月17日3基础承台施工6月2日7月20日4基础短柱施工6月10日8月3日7、施工工序、方法及要求总体施工方案：a、基础模
9、板采用普通钢模板，用513.5mm钢管、50100mm方木和对拉螺栓（12、16）进行加固和围护，模板拼缝全部采用5mm厚双面胶带进行封堵，同混凝土接触处粘贴透明胶带。b、钢筋采用机械下料辅以人工制作，采用拖拉机、人工运至施工现场。c、混凝土由搅拌站集中送料，搅拌车运输，泵车进行浇灌，混凝土振捣采用插入式振动棒振捣。d、按照图纸设计及炉架安装的要求，锅炉基础总体上分三次施工到顶：第一次从垫层顶施工至承台顶设计处，第二次待支架及地脚螺栓固定好且接到锅炉施工处的通知后，从螺栓支架底面施工至柱底板底面，第三次是柱脚二次灌浆柱护脚浇筑，待炉架第一层钢架吊装就位且找正好后，接到锅炉施工处的二次灌浆通知单
10、，按要求施工。7.1施工工序定位放线测定标高-垫层施工-桩头处理-测量放线-基础承台钢筋-支设模板-承台验收-浇筑混凝土-混凝土养护-短柱钢筋-支设模板-短柱验收-浇筑混凝土-混凝土养护-模板拆模。7.2施工方案及要求：7.2.1 垫层施工基坑开挖至设计标高后，请相关人员进行地基验槽，确定符合设计要求后再进行施工，对不符合设计要求的土质根据设计院处理意见进行处理。垫层厚度为100mm厚C10混凝土,外模选用10cm10cm钢模。浇筑垫层前确保基坑内无杂物、虚土及扰动地基土。为确保浇筑后的垫层平整，浇筑前用钢筋头砸入地基土中，使钢筋头顶面标高与垫层顶标高齐平，钢筋头纵横间距为2m。混凝土浇灌时，
11、使用平板振动机振动，用木搓板搓平，使混凝土垫层密实，表面平整。混凝土浇灌过程中，施工人员严格控制好标高和坡度，以便排水。垫层浇灌完毕后需用直尺刮平，保证表面平整度在+10mm范围内。7.2.2桩头处理 桩经检测合格办理桩移交手续后方可进行桩头处理。经现场实测桩实际标高高于设计标高，须破除桩头。桩头采用电动风镐自上而下进行破除，破除至垫层顶15cm处停止使用风镐，待桩边缘采用无齿锯进行切割人工凿除后，再将桩中心采用风镐缓慢进行破除，必要时采用人工破除。破除完成后的混凝土垃圾及时进行清理，做到文明施工。7.2.3测量放线施工前将垫层顶部清理干净，由测量人员组织木工在垫层上放出基础中心轴线，并采用红
12、油漆涂三角符号标志，经复核无误后交验收。基础中心线经复核验收后，木工人员根据基础中心线分别将模板边线用墨线弹出，四角用红油漆三角符号标志，经复核无误后方可进行模板施工。7.2.4钢筋工程施工（1）锅炉基础施工所用钢筋应有出厂质量保证书及进场复检报告。钢筋成品运至现场后，分别按规格、型号堆放整齐，底部用混凝土支墩垫高防止泥水污染。现场钢筋必须按规格挂好标志牌，注明钢筋规格、型号、使用部位。按现行有关标准规定抽样做力学性能试验，合格后方可使用。加工过程中，若力学性能显示不正常时，应对该批钢筋进行化学成分检验或其他专项检验。（2）钢筋翻样经技术负责人审查无误后方可下料；钢筋的种类、级别需要代换时应征
13、得设计院同意；钢筋加工的形状尺寸必须符合设计要求；钢筋表面应洁净、无损伤，油污、油漆、老锈等在使用前必须清除干净。钢筋在焊接前，必须根据施工条件进行试焊，合格后方可施焊。焊工必须有焊工合格证，并在规定的范围内进行焊接操作。（3）钢筋绑扎严格按图纸设计规格、间距施工；基础底板钢筋间隔绑扎，柱头箍筋接头处全部绑扎，其余间隔绑扎。钢筋绑扎前在垫层上将钢筋位置标注清楚，以保证钢筋位置准确。钢筋绑扎须将全部钢筋相交点扎牢，相邻丝扣成八字形，以免网片歪斜变形。钢丝网片下部设混凝土垫块。箍筋的接头交错布置在四角纵向钢筋上，转角与纵向钢筋交叉点扎牢。（4）基础承台下部的钢筋保护层为100mm，其它处为40mm
14、， 严格按照设计进行施工。（70钢筋绑扎时，钢筋的交叉点采用扎丝绑牢；箍筋弯钩叠合处，应沿受力方向错开设置。当钢筋采用搭接时严格按照施工规范并结合混凝土强度进行搭接。钢筋安装完毕，符合设计要求经验收合格后方可进行下一道工序施工。7.2.5模板工程施工（1）锅炉基础模板采用普通钢模结合竹胶板施工，短柱施工以竹胶板为主。模板堆放场地坚实平整，不得积水。模板表面平整，无凸凹现象，清洁干净；平面棱角齐全、方正，无扭曲变形现象。模板安装前表面涂刷隔离剂，隔离剂应选用透明无色的优质材料，且应涂刷均匀。二次使用应打磨并涂刷隔离剂。模板堆放应注意其稳定性，阻止风力或其它外力碰撞引起模板倾倒。（2）模板在支设前
