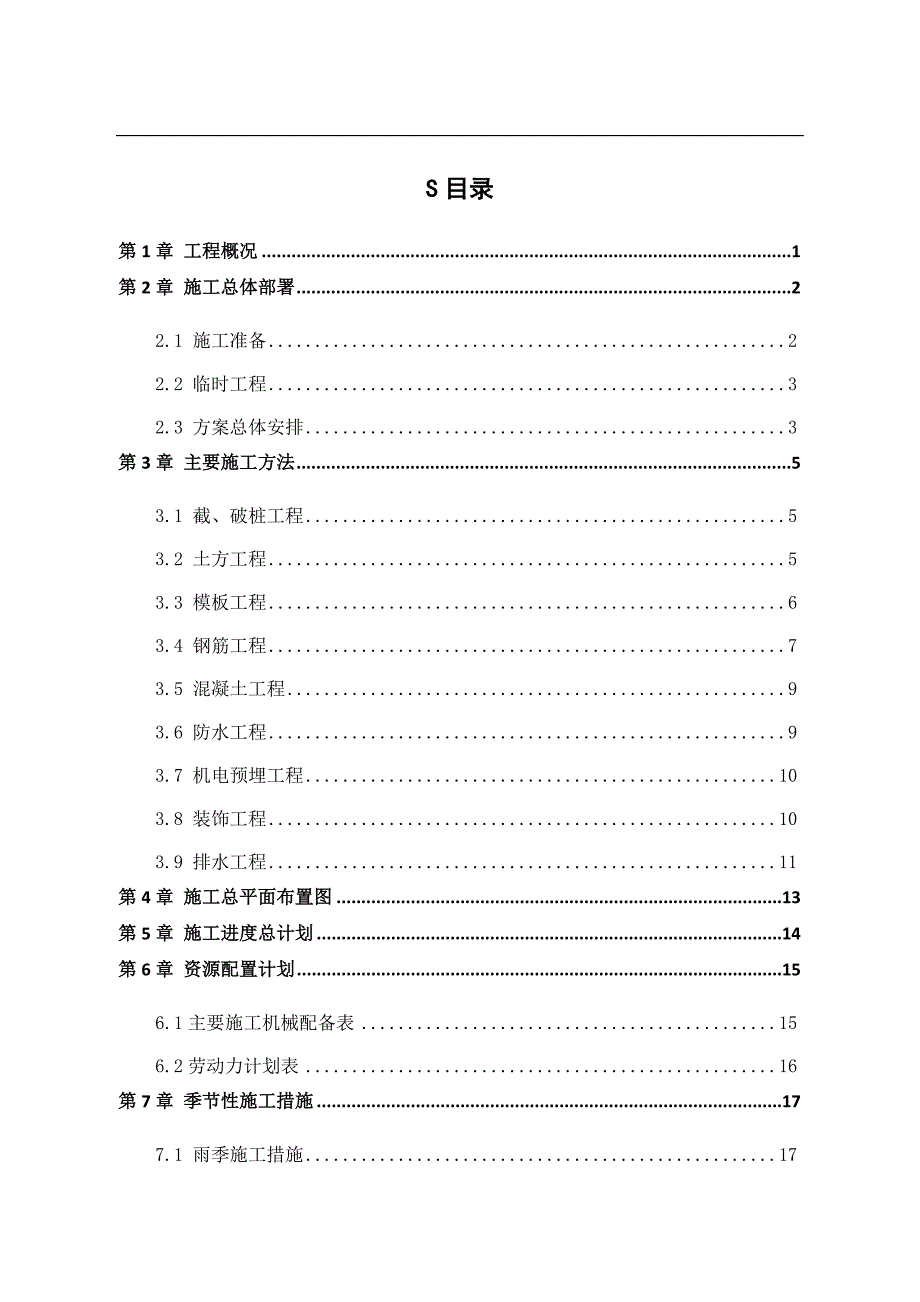

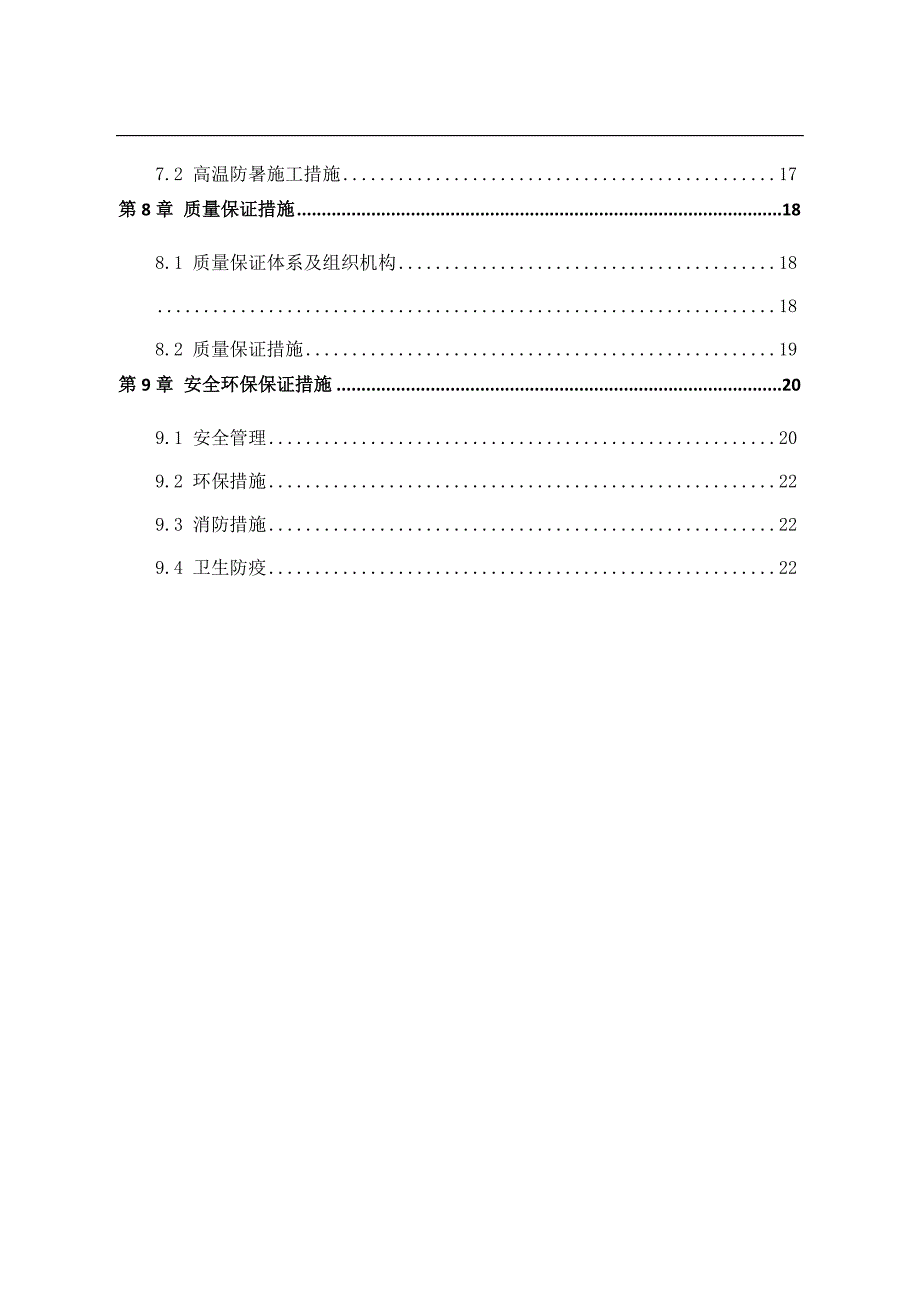

1、S目录第1章 工程概况1第2章 施工总体部署22.1 施工准备22.2 临时工程32.3 方案总体安排3第3章 主要施工方法53.1 截、破桩工程53.2 土方工程53.3 模板工程63.4 钢筋工程73.5 混凝土工程93.6 防水工程93.7 机电预埋工程103.8 装饰工程103.9 排水工程11第4章 施工总平面布置图13第5章 施工进度总计划14第6章 资源配置计划156.1主要施工机械配备表156.2劳动力计划表16第7章 季节性施工措施177.1 雨季施工措施177.2 高温防暑施工措施17第8章 质量保证措施188.1 质量保证体系及组织机构18188.2 质量保证措施19第9

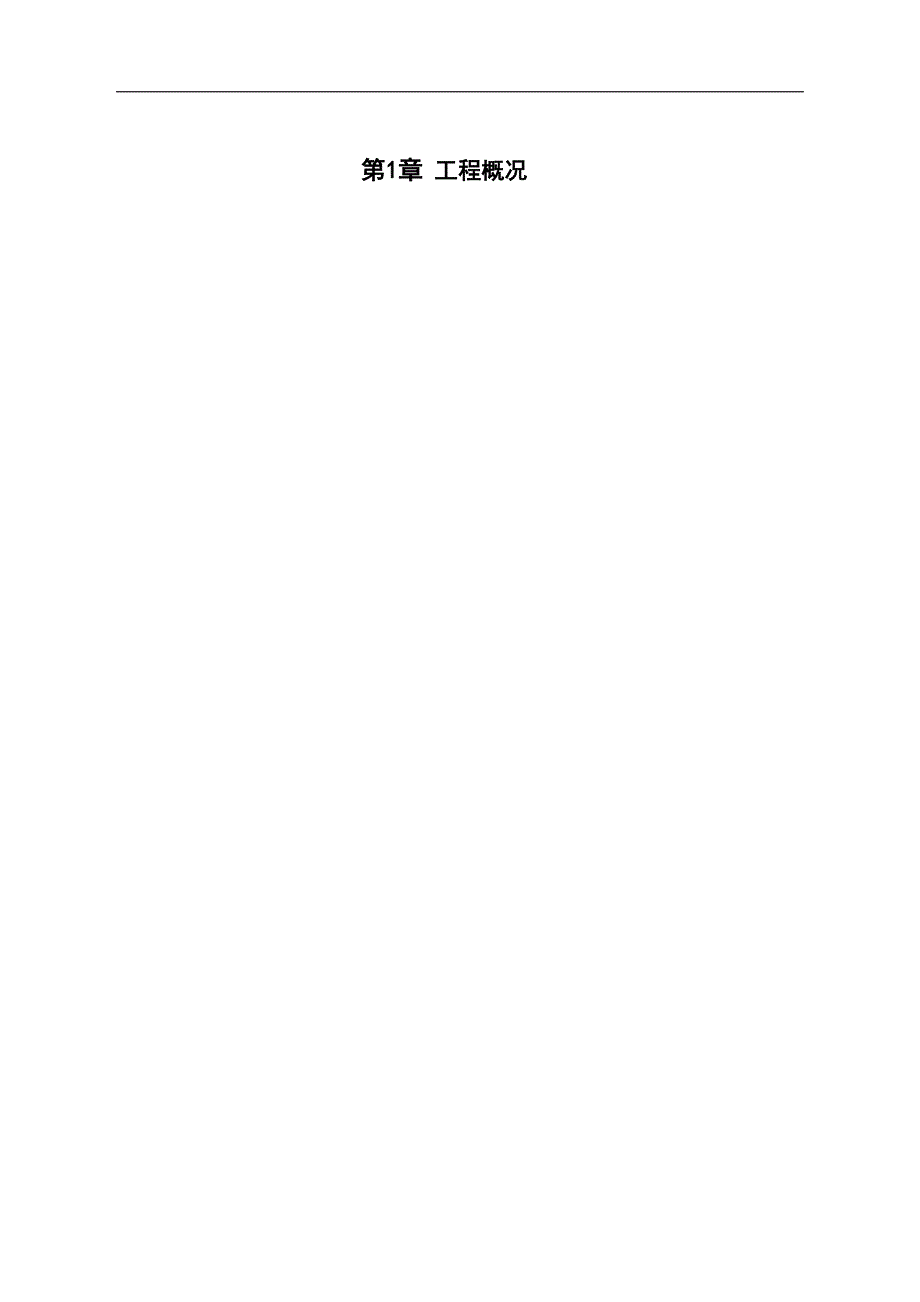

2、章 安全环保保证措施209.1 安全管理209.2 环保措施229.3 消防措施229.4 卫生防疫22第1章 工程概况第2章 施工总体部署2.1 施工准备 1、熟悉图纸。由公司人员向业主单位领取各专业图纸，由技术负责人组织工程技术人员认真审核图纸，做好审阅的工作，针对有关施工技术和图纸存在的疑点做好记录，工程开工前及时与业主、设计单位联系。 2、备齐技术规范、验收标准。3、进场后将认真调查了解、掌握现场的实际情况和图纸情况，编制出更进一步切合实际的施工组织设计，根据施工进度安排编制各项施工方案。4、高程引测与定位。做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。
3、工程技术人员认真了解地下管网及周围环境情况，明确其具体位置和深（高）度。 5、物资准备工作。提前做好模板设计详图和钢筋放样工作。 6、制订物资计划。进行施工前的工料分析，并按照施工进度计划编制加工定货及材料供应一览表，供业主、监理审查，制定分供方案选择计划，保证物资供应，做好各种物资进场计划。 7、针对工程的具体情况和特点，组织准备投入到施工的员工进行岗前培训和教育。8、对准备投入到本工程施工的所有机械设备进行检修和保养。9、协调场外工作，创造良好环境。10、联系工地附近民房，提供工人住宿场所。11、联系工地附近医疗机构，获取联系方式，保证医疗急救。2.2 临时工程1、修建业主（20平方米）、
4、监理临时办公室（20平方米），配电房（10平方米）、库房（20平方米）、大门、门卫室（10平方米）等。2、修建钢筋加工棚（25平方米）、模版加工棚（25平方米）及其堆场。 3、修建施工现场厕所（20平方米）、布置排污及污水处理系统。4、配备消防器具。5、现场用水通过业主提供的引入点接入。6、现场用电通过业主提供的引入点接入。2.3 方案总体安排1、拟建工程施工分区。根据业主提供的施工图纸及相关资料，本工程分为两个施工区，即第1施工区和第2施工区，先对第1施工区进行施工作业，后对第2施工区进行施工作业，各专业工种在两个施工区进行流水作业。 北第2施工区第1施工区图2.1 施工区段划分图2 、施工
5、总体安排。开工平整场地截桩截桩第2施工区第1施工区土方开挖土方开挖底板施工底板施工顶板施工顶板施工装饰施工装饰施工完工移交图2.2 总体施工流水图第3章 主要施工方法3.1 截、破桩工程 截桩：首先依据施工图纸确定桩顶标高，以及截桩部位。在塔吊稳固桩确保安全后，采用新型截桩机进行截桩作业。截下的桩身用汽车运到业主制定堆放处堆放。破桩头：待截桩工序完成后，采用反铲机对桩承台基础进行开挖。采用新型桩头破损机破损桩头，人工修整后调直钢筋。人工修整设置桩顶标高截桩机截桩破桩机破桩清除桩头调直钢筋图3.1 截、破桩工艺流程图3.2 土方工程 土石方开挖由专人指挥，当挖至标高接近基础底板标高时，边抄平边配
6、合人工清槽，防止超挖，并按围护结构要求及时修整边坡及放坡。桩体周围采用人工清理，然后用反铲机运走。 3.3 模板工程1、板模板。楼板模板及梁侧模板采用木模板，先安装梁侧模，接着安装楼板模板，在木模板表面刷上混凝土隔离剂，以方便脱模，并保证楼板梁表面的平整和完整性。2、墙、柱模板。采用木模板。模板安装时，应将墙轴线及边线测量放样准确无误后，并将模板预组分块，再开始安装。模板安装时，先安装端部外侧模，经吊锤吊直，拉线拉平后，先将其固定撑牢，再依次安装其余外侧模待钢筋等隐蔽验收完成后安装另一侧模板，同时安装、紧收对拉螺栓、斜撑等并加以固定。（3）模板施工工艺流程图模板支撑、脚手架搭设柱、墙模板安装铺
7、梁底板模板制作安梁侧模铺楼板模板搁栅安装楼板底模养护、拆模钢筋安装钢筋安装砼浇筑 3.2 模板施工工艺流程图3.4 钢筋工程按照施工图钢筋详图及当地相关规范，统计钢筋数量、类别、规格，编制钢筋制作加工图。钢筋通过采购到达工地钢筋堆场后，在钢筋加工棚采用钢筋调直机、钢筋弯曲机等进行钢筋预制，并主要通过塔吊转运至各施工部位。1、底板钢筋施工工艺流程：柱、墙插筋定位钢筋成型底板下层钢筋安装马凳钢筋底板上层钢筋绑扎安装底板放线并预检检查验收图3.3 底板钢筋施工工艺流程图2、墙、柱钢筋施工工艺流程：墙体暗柱钢筋连接墙体钢筋安装水电预埋、预留检查验收施工缝处理、钢筋清理图3.4 墙、柱钢筋施工工艺流程图
8、3、顶板钢筋施工工艺流程：上层钢筋安装模板表面弹出钢筋位置线绑扎底层钢筋管道预留洞、电气预埋安装马凳钢筋施工缝、钢筋清理检查验收图3.5 顶板钢筋施工工艺流程图3.5 混凝土工程1、底板混凝土。采用商品混凝土，搅拌车运输，汽车泵泵送入模。基础底板同车库外墙水平施工缝以下墙体一同连续浇筑。先浇筑底板，再浇筑墙体混凝土。每区配置插入式振捣棒，严格控制振捣时间、移动间距和插入深度，振捣标准砼不再下沉为准。特别是在墙体施工缝处要加强振捣，防止漏振。振实后，混凝土表面用木抹子进行找平，初凝前用塑料薄膜及时覆盖，初凝后撤出塑料膜，换麻袋覆盖，并浇水养护。2、墙体、柱采用汽车泵泵送入模。3、顶板混凝土浇筑同
9、底板混凝土。4、施工缝留设。底板和顶板的垂直施工缝留在后浇带处，柱子和内墙水平施工缝留置在底板顶部和柱帽、顶板的下部，墙体的垂直施工缝留置在纵横墙的交接处和门窗洞口处，楼梯平台的垂直施工缝留置在楼梯梁的中心线。3.6 防水工程1、清理混凝土表面积水、污垢等杂物,面必须平整，凿毛后用清水冲洗干净。2、涂刷防水涂膜。首先在底胶基本干燥固化后，用塑料或橡皮刮板均匀涂刷第一遍涂膜。在第一遍涂膜固化后对所抹涂膜的空鼓、气孔、砂和固化不良等进行修补后刮涂第二遍涂膜，刮涂方向必须与第一层的刮涂方向垂直；同样的方法另刮涂四遍涂膜。 3、待防水涂膜固化干燥后，立即做水泥砂浆或细石混凝土保护层，并按设计要求设置分
10、格缝，并嵌填密封材料做面层。3.7 机电预埋工程机电预埋件依据施工图纸，以及当地相关规范进行加工、预埋。施工工艺流程为：钢筋、钢板下料加工，焊接，安装预埋件。 1、预埋件施工前，应首先了解其型式、位置和数量，然后按标准要求制作并固定预埋件。预埋件的原材料应确保合格，加工前由监理检查。钢筋的调直下料以及钢板的划线切割，需根据图纸尺寸认真实施。2、焊接。预埋件焊接前，必须检查钢筋钢板的品种是否符合设计要求。3、预埋件安装。 预埋件安装之前需对照施工图校对预埋件尺寸和位置，根据预埋件安装位置的不同确定预埋件的固定方式。3.8 装饰工程在楼板、墙完成浇筑施工并进行相应的安装工程后，即可投入对已完成地下
11、的装修装饰工程，包括地面、内墙、天棚等饰面的施工，并与结构施工紧密配合。抹灰工程：必须做到抹灰面层不得有爆灰和裂缝，各抹灰层之间及基底应粘结牢固，不得有脱层、空鼓等缺陷；表面光滑、洁净、接搓平整、灰线清晰、顺直、无缺角掉棱，实测质量允许偏差符合规范法律。刷漆工程：在抹灰完成后，清理抹灰面，采取从顶棚、墙面的施工顺序进行刷漆施工，并重点对阴阳角的平直度进行控制。刷漆工程施工工艺流程图如下：刷漆贴布腻子找补打磨找平养护图3.7刷漆工程施工工艺流程图3.9 排水工程按照施工图纸及当地相关规范，结合工程周边情况，合理组织好排水工程施工。在预埋好排水管件后，加强成品的保护，防止在施工过程中被破坏。其施工
12、工艺流程图如下：排污管安装室外排水管安装灌水试验支架制安管线放线竣工验收施工准备工作熟悉图纸资料规范文件集水井排水系统管道安装潜水泵安装排水系统试运行与调整 图3.6 排水系统管道安装程序图第4章 施工总平面布置图本工程采用分区域施工的方法，划分2个施工区域，即施工区域1（场地东边区域）和区域2（场地西边区域）。根据工地周边情况，施工进出主要通道设置在拟建区域南侧中间位置，施工道路沿着基础开挖线南侧边沿设置，钢筋、模坂加工棚及其堆场设置在道路靠拟建区域一侧，办公区域设置在拟建区域东南侧。本工程布置3台塔吊以满足施工要求。具体布置见施工总平面布置图。第5章 施工进度总计划1、 工期计划。本工程总
13、工期为7个月，假定2013年10月1日作为开工时间安排进度计划，实际开工时间以业主通知为准。按照进度计划，第1施工区完工时间为2014年4月3日，第2施工区主体完工时间为2014年4月19日，全部完工时间为2013年4月25日。2、 保证措施。（1） 将总进度目标分解到月、周，以周计划控制保月计划，进而保证总进度计划的实现。（2） 建立进度跟踪体系，及时对进度偏差分析原因，制订纠偏措施。3、施工进度总体计划见施工计划横道图。第6章 资源配置计划 6.1主要施工机械配备表表6.1主要施工机械配备表序号参数或性能数量自有设备或者租赁1截桩机（KP315A）3台自有2破桩机（HQZ-350）3台自有3反铲挖掘机（1.6m3）1台租赁4自卸汽车(10t)10台租赁5潜水泵(7.5KW)4台自有6推土机（105 KW）1台租赁7空压机（9立方）2台租赁8混凝土输送泵（10m3）2台租赁9电焊机（50KV/A）3台租赁10钢筋调直机（9.5Kw）3台租赁11钢筋弯曲机（9.5Kw）6把租赁12钢筋切断机（9.5Kw）6把租赁13振动棒（1.5KW）10支自有1
