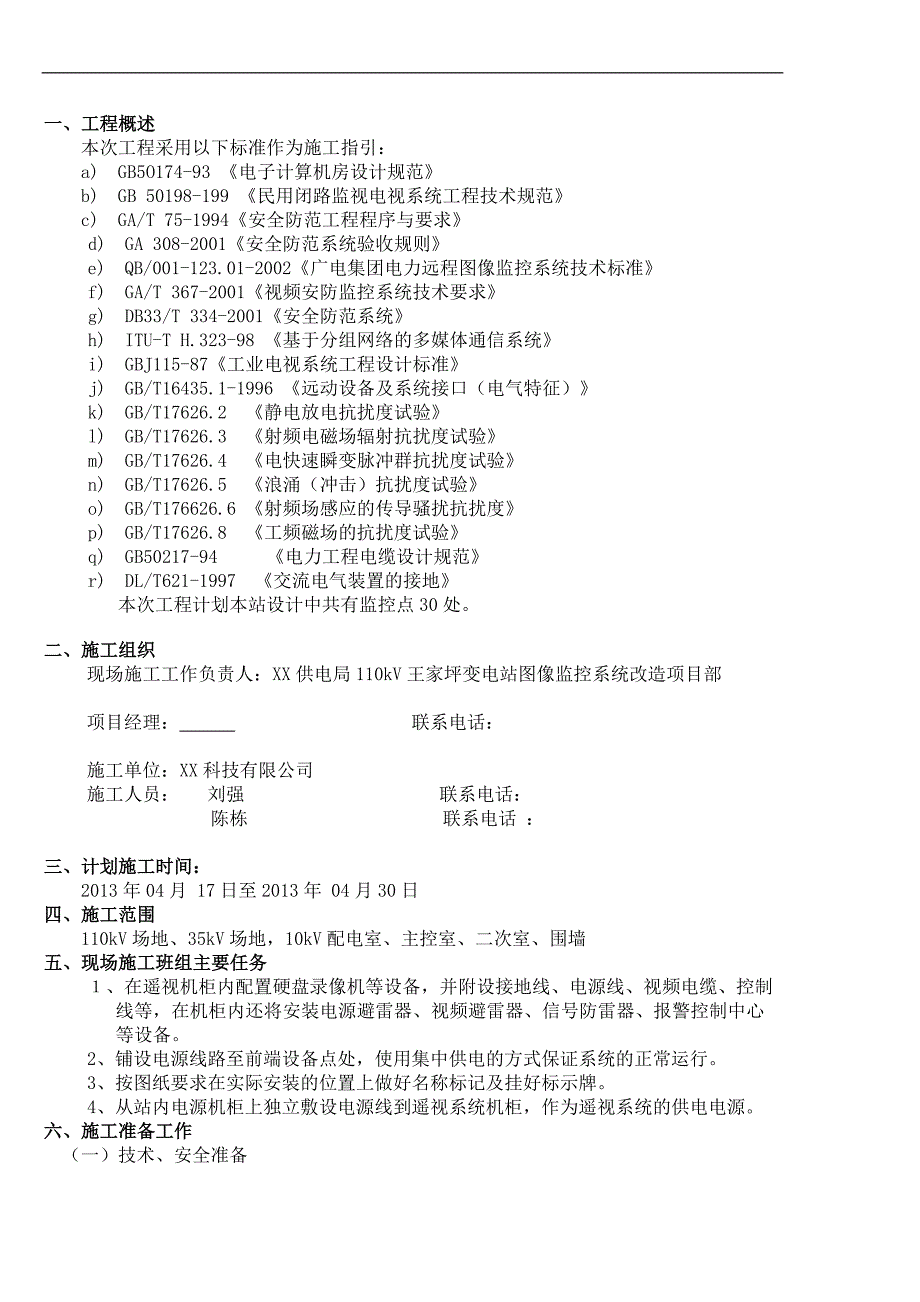

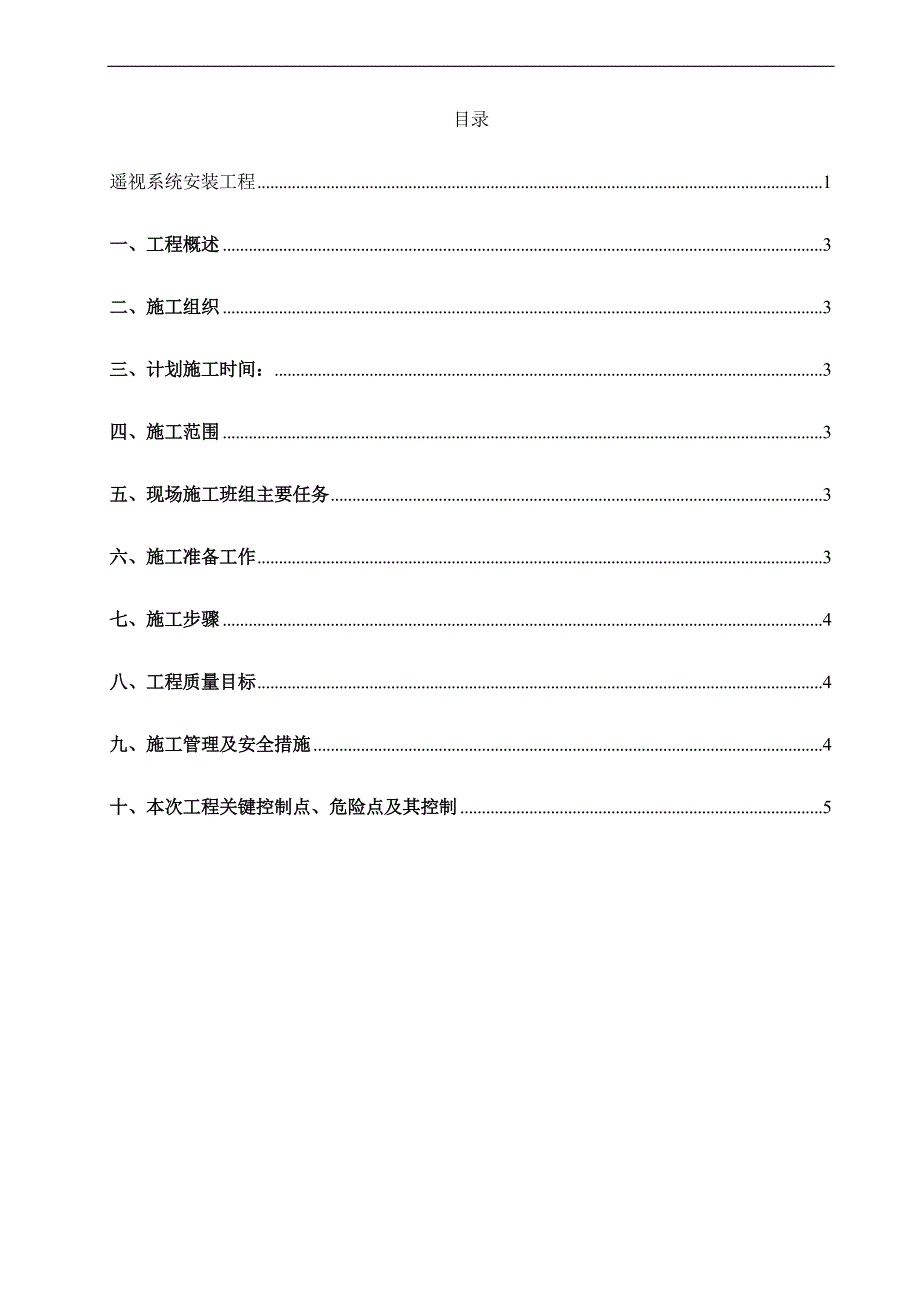

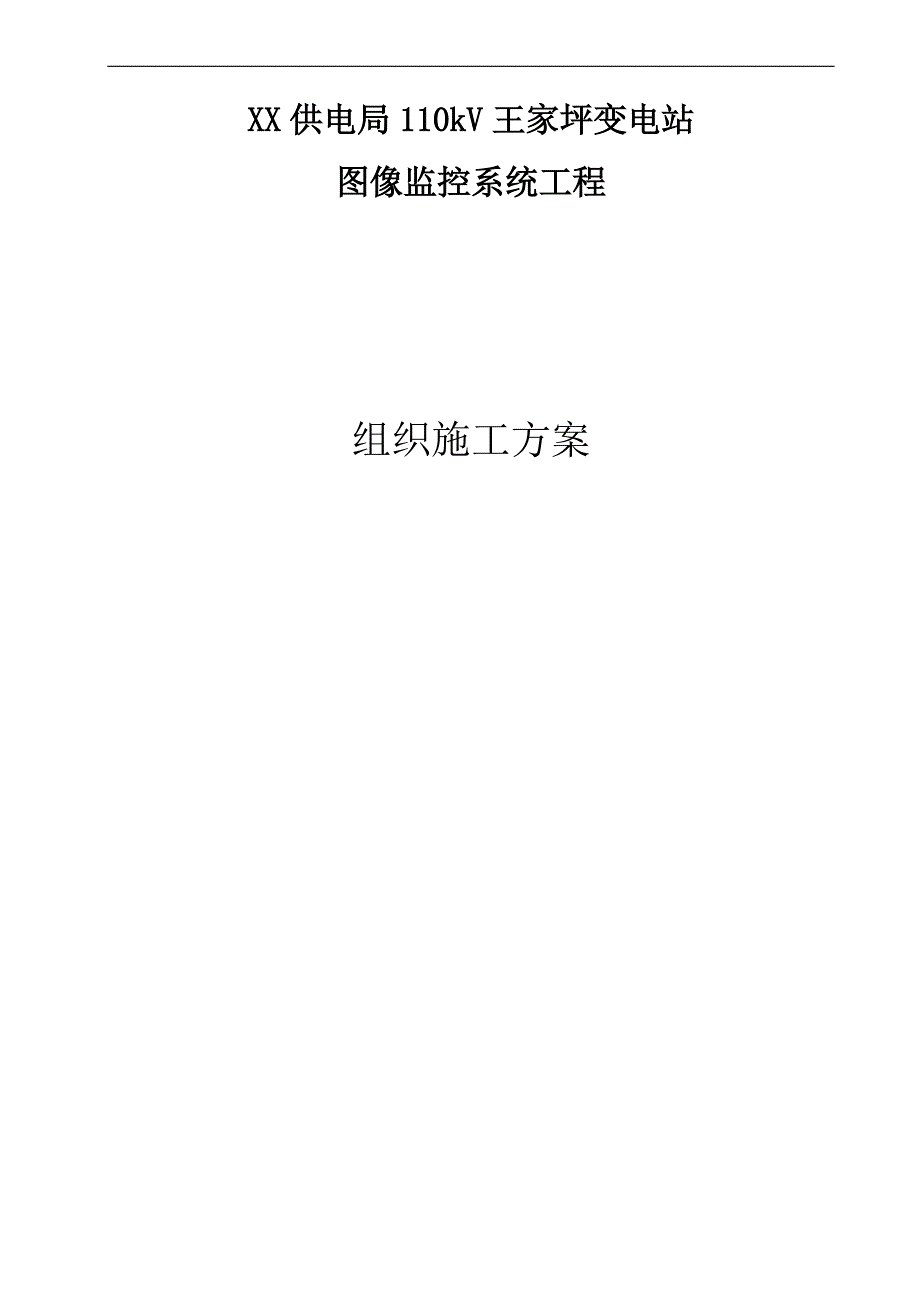

1、XX供电局110kV王家坪变电站图像监控系统工程组织施工方案 目录遥视系统安装工程1一、工程概述3二、施工组织3三、计划施工时间：3四、施工范围3五、现场施工班组主要任务3六、施工准备工作3七、施工步骤4八、工程质量目标4九、施工管理及安全措施4十、本次工程关键控制点、危险点及其控制5一、 工程概述本次工程采用以下标准作为施工指引：a) GB5O174-93 电子计算机房设计规范b) GB 50198-199 民用闭路监视电视系统工程技术规范c) GA/T 75-1994安全防范工程程序与要求d) GA 308-2001安全防范系统验收规则e) QB/001-123.01-2002广电集团电力
2、远程图像监控系统技术标准f) GA/T 367-2001视频安防监控系统技术要求g) DB33/T 334-2001安全防范系统h) ITU-T H.323-98 基于分组网络的多媒体通信系统i) GBJ115-87工业电视系统工程设计标准j) GB/T16435.1-1996 远动设备及系统接口（电气特征）k) GB/T17626.2 静电放电抗扰度试验l) GB/T17626.3 射频电磁场辐射抗扰度试验m) GB/T17626.4 电快速瞬变脉冲群抗扰度试验n) GB/T17626.5 浪涌（冲击）抗扰度试验o) GB/T176626.6 射频场感应的传导骚扰抗扰度p) GB/T1762
3、6.8 工频磁场的抗扰度试验q) GB50217-94 电力工程电缆设计规范 r) DL/T621-1997 交流电气装置的接地本次工程计划本站设计中共有监控点30处。二、施工组织现场施工工作负责人：XX供电局110kV王家坪变电站图像监控系统改造项目部 项目经理： 联系电话：施工单位：XX科技有限公司 施工人员： 刘强 联系电话： 陈栋 联系电话 ：三、计划施工时间：2013年04月 17日至2013年 04月30日四、施工范围110kV场地、35kV场地，10kV配电室、主控室、二次室、围墙五、现场施工班组主要任务、在遥视机柜内配置硬盘录像机等设备，并附设接地线、电源线、视频电缆、控制线等
4、，在机柜内还将安装电源避雷器、视频避雷器、信号防雷器、报警控制中心等设备。2、铺设电源线路至前端设备点处，使用集中供电的方式保证系统的正常运行。3、按图纸要求在实际安装的位置上做好名称标记及挂好标示牌。4、从站内电源机柜上独立敷设电源线到遥视系统机柜，作为遥视系统的供电电源。六、施工准备工作（一）技术、安全准备1、施工机具的准备。2、向施工班组作技术交底和向每个工作成员进行安全交底。（二）物资准备1、准备好工程中需要安装的设备。2、准备好工程中所需要的电源线、接地线、设备配线的线揽材 料。3、准备好工程中所需要的施工工具及相关的测试仪器。4、准备好工程中所需要的各种图纸及配线资料。七、施工步骤
5、1、从控制室遥视保护屏敷设线缆到110kV设备区前端摄像点，保证线路铺设的美观、整齐。2、从控制室遥视保护屏敷设线缆到110kV，35kV，二次室，四周墙体，沿电缆沟至墙壁走线，避免线缆的外露。3、从控制室遥视保护屏敷设线缆并到围墙四角处。4、遥视保护屏内设备的安装及调试。5、各前端摄像机的接线。6、将前端摄像机的线缆接入遥视屏内并调试。7、网络的开通及调试。八、工程质量目标1、机架排列整齐、垂直、水平度符合要求。2、机架必须牢固、螺丝紧固及有独立的接地线接在统一的接地网上，所有接线接口要牢固，要符合安评要求。3、所有设备的金属外壳、各种电缆的金属外皮、其他金属构件必须可靠接地，要符合安评要求
6、。4、线缆排列整齐，标示清晰。5、退出运行的设备的连线（特别是电源线）要拆除或处理好。6、要求严格按照操作步骤进行，上一步骤未完成时严禁进行下一步骤的操作。九、施工管理及安全措施1、 施工人员作业时必须配戴安全防护用品，施工器具使用前检查应完好。进入电缆层施工时作业人员必须戴好安全帽；工作位置选择适当，工作负责人应随时提醒施工人员可能误碰到的部位。2、遵守电业安全工作规程，保证与带电设备有足够安全距离（110kV 1.5m、10kV 0.7m）。不得触及任何工作范围以外的设备。3、遵守电力建设安全工作规程（变电所部分）DL5009.3-1997。施工前，工作负责人必须到相应部门办理工作票，在得
7、到工作许可命令后方可布置施工。工作负责人对施工人员进行技术安全施工交底，确保施工安全，工作前要交底清楚安全距离、工作内容、工作人员、工作时间、安全措施的落实情况、指定各工作点的施工负责人、监护人。4、国家电网公司电气工作票技术规范及关于工作票的有关规定，严格履行工作票制度、工作许可制度、工作监护制度、工作间断制度；施工前，召开工前会，严格履行安全技术交底，保证使工作负责人和每位工作人员了解工作任务、工作范围和工作地点、所布置的安全措施、与工作地点邻近的带电部位和其他安全注意事项。5、 在施工期间，遇到突发性事件，应停止工作并汇报施工负责人。6、 现场施工电源必须有漏电保安器、使用电动工器具时必
8、须认真检查电动工器具绝缘良好情况，防止漏电触电事故发生并做到人走电停。7、 工作中施工人员注意做好安全防护措施。8、 工作中凡涉及到与运行设备相关二次回路的拆接线工作需严格按照二次回路工作安全措施单相关规定执行。9、 工作中严防直流、交流电源回路短路。10、 高处作业必须使用安全带，安全带使用前应进行检查。安全带必须挂在牢固的构件上或专为挂安全带用的钢架或钢丝绳上，并不得低挂高用，禁止系挂在移动或不牢固的物件上。高度超过1.5m以上时，必须使用安全带等其它可用的安全措施。11、 高处作业应使用工具袋，较大的工具应固定在牢固的构件上，不准随便乱放，上下传递物件应用绳索拴牢传递，严禁上下抛掷。12
9、、 在户外变电站和二次室内搬动梯子、管子等长物，应两人放倒搬运，并与带电部分保持足够的安全距离。在变电站的带电区域内或临近带电线路处，禁止使用金属梯子。十、本次工程关键控制点、危险点及其控制对本次施工进行全面的安全评估，找出本次工程关键控制点、危险点，针对关键控制点、危险点提出相应的安全措施。1、施工关键控制点分析 本次工程关键控制点如下：a、布置作业前，必须核对图纸，勘察现场，彻底了解交流电源的接入点。b、采集终端安装必须牢固，外壳应有可靠接地；c、采集终端的配线必须严格按照出厂图纸进行，防止接错线；d、采集终端数据设置准确，并做好记录资料。2、施工危险点分析本次工程危险点较突出的表现是：a
10、) 在立杆上安装高速球的时候，注意人身安全，必需系好安全带，防止高空坠落；b) 二次室施工时，注意保持安全距离。搬运管材、梯由专人看护进行，防止碰触带电设备；c)超过1.5米作业必须佩带低空安全带或采取其它安全措施。高空作业应正确佩带安全带和安全防护用品，作业过程中禁止抛掷工具，须用绳索传送；d）安装的过程中要保证有足够的人手，设专人监护，防止碰撞周围运行中的设备；e）在交、入时，设专人监护，将接入该组电源开关切开在开关把手上悬挂“禁止合闸，有人工作；标示牌，验电、戴绝缘手套、站在绝缘垫上，并需做好防触电措施。 承包单位 ：XX科技有限公司 项目经理：日 期：单位审批意见：建设管理单位 ：项 目 经 理：日 期：本表一式三份，由承包单位填表，建设管理单位，承包单位存一份。
