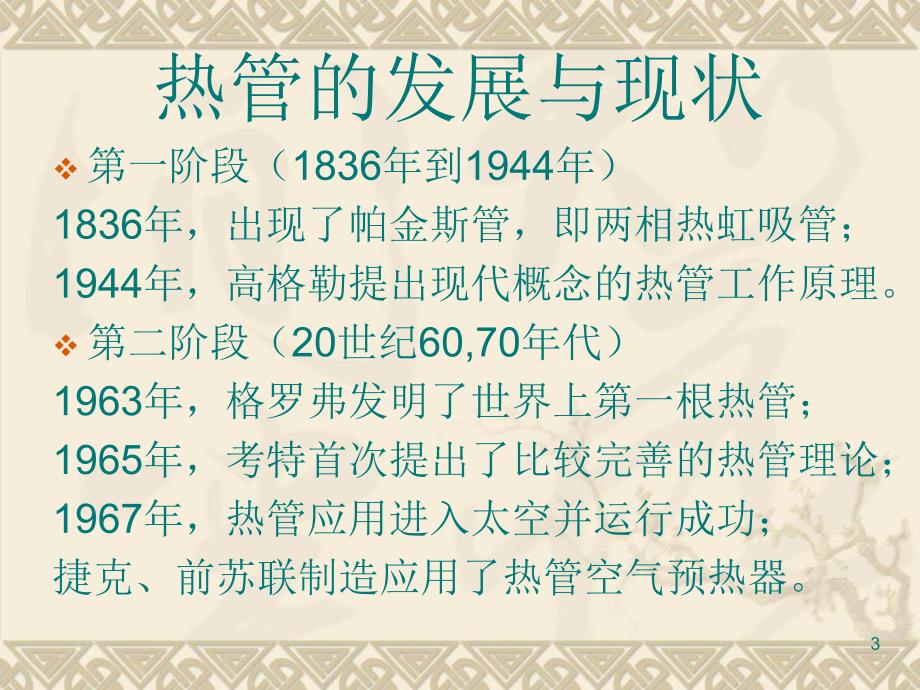

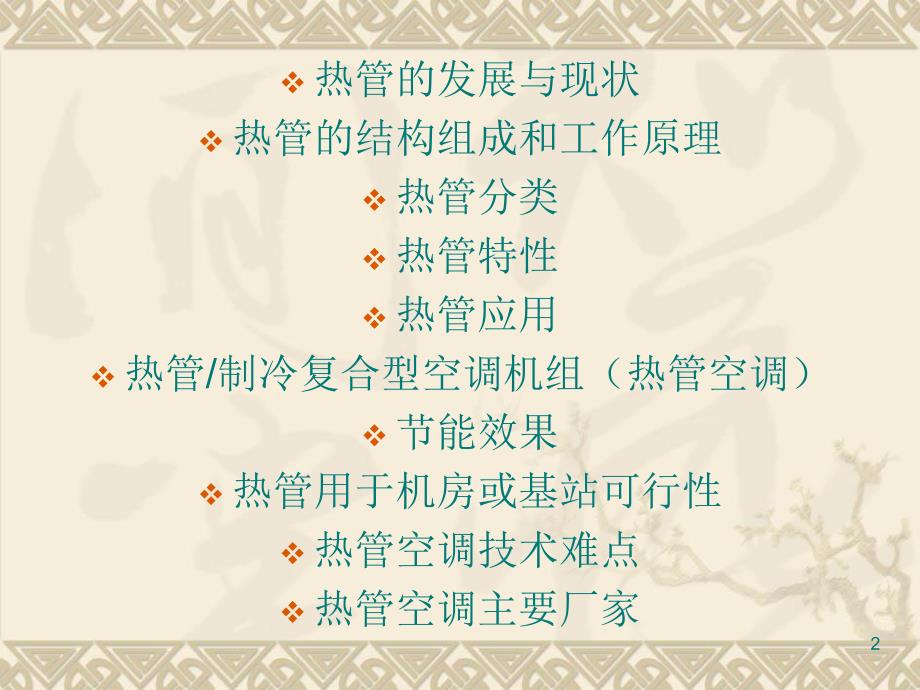

1、1热管空调热管空调2v热管的发展与现状v热管的结构组成和工作原理v热管分类v热管特性v热管应用v热管/制冷复合型空调机组（热管空调）v节能效果v热管用于机房或基站可行性v热管空调技术难点v热管空调主要厂家热管的发展与现状v第一阶段（1836年到1944年）1836年，出现了帕金斯管，即两相热虹吸管；1944年，高格勒提出现代概念的热管工作原理。v第二阶段（20世纪60,70年代）1963年，格罗弗发明了世界上第一根热管；1965年，考特首次提出了比较完善的热管理论；1967年，热管应用进入太空并运行成功；捷克、前苏联制造应用了热管空气预热器。3热管的发展与现状v第三阶段(20世纪70年代以后)
2、1970年在美国已经开始出来商用热管；1974年后，热管用于节约能源与新能源开发；横穿阿拉斯加输油管线永冻层是用热管技术。v中国1972年研制成功了第一支以钠为工作介质热管 4A.热管的结构组成热管的结构组成B.热管的工作原理热管的工作原理热管的结构组成和工作原理5A.热管的结构组成6B.热管的工作原理v物理学原理热管工作时利用了三种物理学原理：a.在真空状态下，液体的沸点降低；b.同种物质的汽化潜热比显热高的多；c.多孔毛细结构对液体的抽吸力可使液流动。7B.热管的工作原理v毛细现象 图3.表面张力示意图8B.热管的工作原理v毛细现象及液面上升9B.热管工作原理v热管工作原理图10B.热管工
3、作原理v热管工作热量传递a.高温热源与热管蒸发端外壁之间的换热；b.热管蒸发端固体壁面的导热；c.热管蒸发端沸腾换热；d.热管蒸发端与冷凝端间的蒸汽流动换热；e.热管冷凝端的凝结换热；f.热管冷凝端固体壁面的导热；g.热管冷凝端外壁与低温热源之间的换热；11B.热管工作原理v热管热阻示意图12热管分类va.按照热管的工作温度划分低温热管0、常温热管0250、中温热管250450、高温热管450。vb.按照热管的工作液体回流方式划分有芯热管、重力热管、旋转热管、电流体动力热管、磁流体动力热管、渗透热管等。vc.按照热管的结构划分单管型热管、板型热管、回路型、挠性热管。13热管分类vd.按照壳体材
4、料和使用的工作介质划分v钢-水热管、炭钢-水热管、铜-钢复合材料-水热管、铝-丙酮热管、炭钢-萘热管等。ve.按照热管的功能划分传热热管、热二极管、热开关、仿真热管、制冷热管。v可变热导热管（可控热管）、混合工质热管。14热管特性v a.超强的导热能力vb.优良的等温特性vc.热流密度可变性v d.热流方向（传热方向）的可逆性ve.热二极管与热开关性能 vf.恒温特性 vg.环境的适应性 15热管应用v热管在工业领域的应用16热管/制冷复合型空调机组（热管空调）A.空调热回收B.通讯机房或基站17A.空调热回收v热管（热管换热器）应用于空调热回收系统va.热管在直流系统中的应用18A.空调热回
5、收v热管（热管换热器）应用于空调热回收系统vb.分离式热管在空调系统中的应用19B.通讯机房或基站v热管空调应用于机房或基站分体热管空调、空调热管一体机应用于基站或机房，有效减少基站或机房空调的运行时间，节约空调用电，延长空调使用寿命，提高能源利用率，减轻国家能源的供需压力。为国家节能减排目标的实现贡献力量，也为企业降低运营成本，提高运营效率，提升竞争力。20B.通讯机房或基站v热管空调完美融合了热管换热和压缩机压缩制冷技术，实现了高效节能运行。广泛应用于通讯基站、机房、IDC数据中心、集装箱式方舱等需要散热的场合。21B.通讯机房或基站v两套循环系统vA.热管自然循环系统（自然）vB.压缩机
6、受迫制冷循环系统（受迫）22B.通讯机房或基站v热管复合空调机组结构23B.通讯机房或基站v热管/制冷复合型空调机组的两种工作模式vA.热管模式vB.制冷模式24B.通讯机房或基站v热管/制冷复合型空调机组的两种工作模式200925节能效果v平均节能效率40%26热管用于机房或基站可行性v对新建机房或基站及老机房或基站可采用以下两种方式。va.第一种方式可直接选用空调换热一体机。vb.第二种方式可选用分体式热管换热器，配合智能型恒温电池柜应用。27技术难点va.模式切换难题将制冷和热管这两种技术有机融合，而实现本机组制冷模式与热管模式的自动切换是核心问题，同时也是技术难点。vb.制冷剂充注量平衡由于热管模式和制冷模式所需的制冷剂充注量不同，如何平衡这两者的矛盾，同时优化两种模式下的机组能效比，提升机组整体性能。28热管空调主要厂家va.深圳市英维克科技有限公司vb.北京水木能环科技有限公司vc.北京广域相变科技有限公司vd.时代嘉华（中国）科技有限公司ve.上海掌客通讯科技有限公司vf.苏州朗吉温控系统有限公司29总结v热管的工作原理v热管复合式空调在基站或机房中的应用v热管空调主要厂家30
