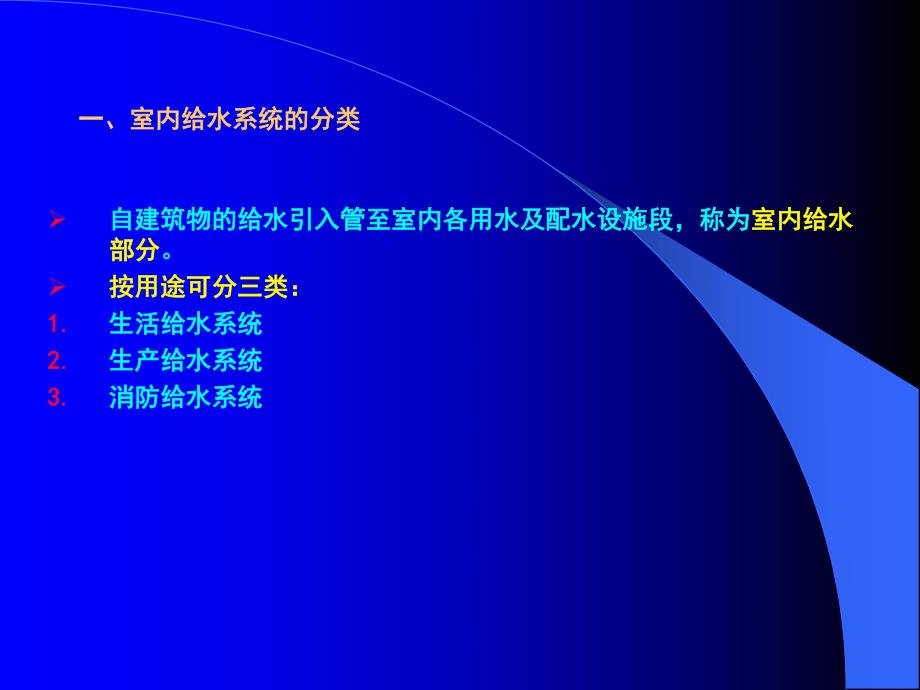

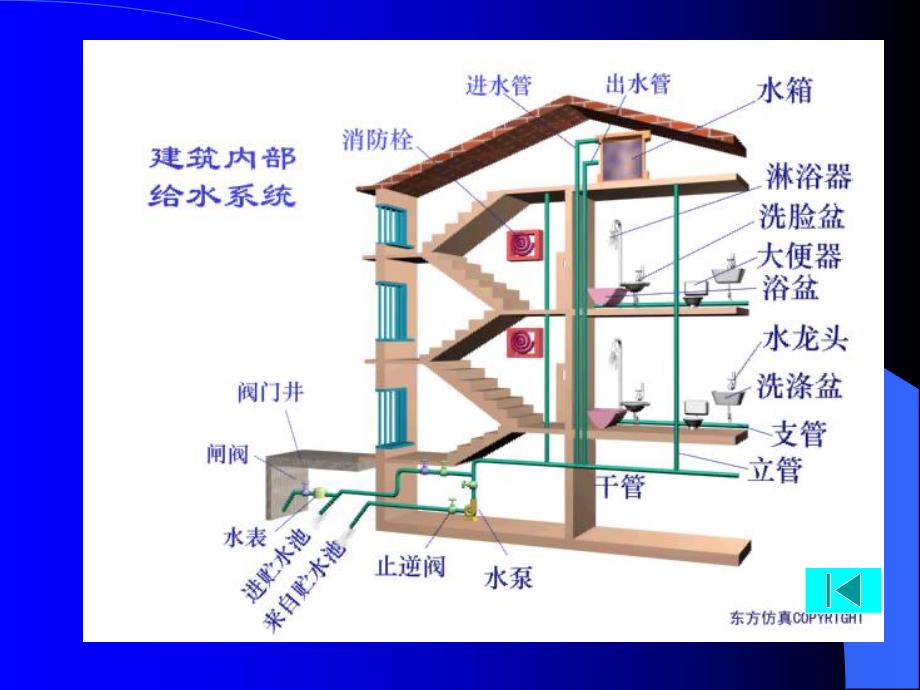

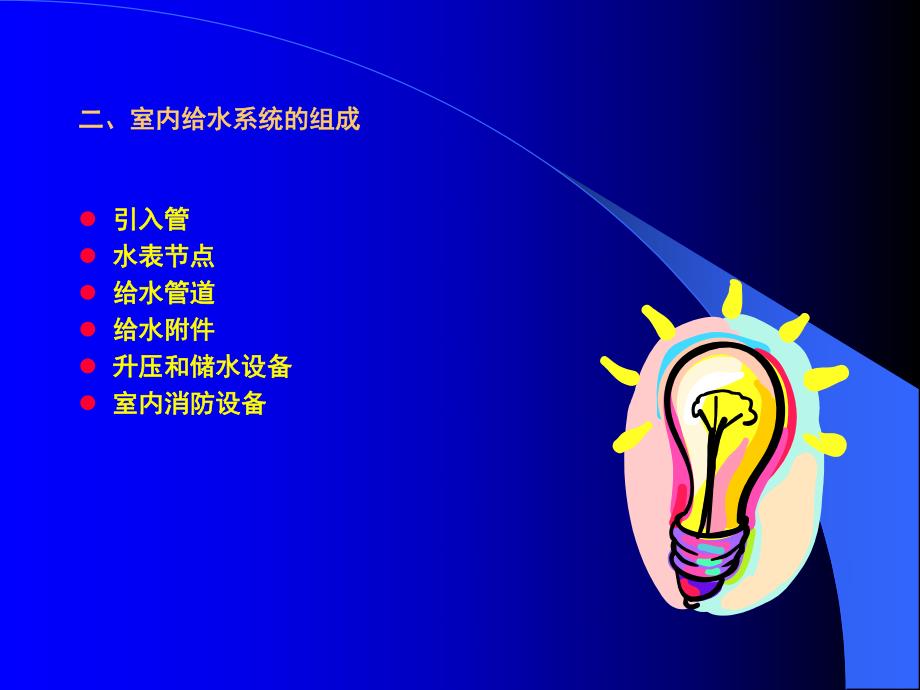

1、一、室内给水系统的分类一、室内给水系统的分类自建筑物的给水引入管至室内各用水及配水设施段，称为自建筑物的给水引入管至室内各用水及配水设施段，称为室内给水室内给水部分部分。按用途可分三类：按用途可分三类：1.1.生活给水系统生活给水系统2.2.生产给水系统生产给水系统3.3.消防给水系统消防给水系统二、室内给水系统的组成二、室内给水系统的组成l 引入管引入管l 水表节点水表节点l 给水管道给水管道l 给水附件给水附件l 升压和储水设备升压和储水设备l 室内消防设备室内消防设备三、室内给水系统的给水方式三、室内给水系统的给水方式l 室内给水系统的给水方式室内给水系统的给水方式必须根据用户对水质、水
2、压和水量的要必须根据用户对水质、水压和水量的要求，室外管网所能提供的水质、水量和水压情况，卫生器具及消求，室外管网所能提供的水质、水量和水压情况，卫生器具及消防设备等用水点在建筑物内的分布以及用户对供水安全要求等条防设备等用水点在建筑物内的分布以及用户对供水安全要求等条件来确定。室内给水系统给水方式主要有如下几种：件来确定。室内给水系统给水方式主要有如下几种：室内给水系统的方式：室内给水系统的方式：l直接给水方式直接给水方式l设置升压设备的给水方式设置升压设备的给水方式当室外给水管网的水压低于或周期性低于建筑物内部给水管网所需水当室外给水管网的水压低于或周期性低于建筑物内部给水管网所需水压，而
3、建筑物内部用水量又很不均匀时，宜采用设置升压设备的给水压，而建筑物内部用水量又很不均匀时，宜采用设置升压设备的给水方式。方式。1.单设水箱给水方式单设水箱给水方式室内给水系统的方式：室内给水系统的方式：2.单设水泵给水方式单设水泵给水方式3.水泵水泵-水箱联合给水方式水箱联合给水方式l分区供水的给水方式分区供水的给水方式l气压罐给水方式气压罐给水方式四、高层建筑的室内给水方式四、高层建筑的室内给水方式l 由于自重的作用，低层的静水压要比高处楼层的静水压大。对于由于自重的作用，低层的静水压要比高处楼层的静水压大。对于高层建筑，底层的静水压就会很大，这显然是不科学的，同时也高层建筑，底层的静水压就
4、会很大，这显然是不科学的，同时也是一种压力浪费，对供水管道自身的安全也不利。是一种压力浪费，对供水管道自身的安全也不利。由于高层建筑由于高层建筑层数多，因此其给水系统必须进行层数多，因此其给水系统必须进行竖向分区。竖向分区。竖向分区的目的在于：竖向分区的目的在于：l 避免建筑物下层给水系统管道及设备承受过大的压力而损坏；避免建筑物下层给水系统管道及设备承受过大的压力而损坏；l 避免建筑物下层压力过高，管道内流速过大而引起的流水噪声、避免建筑物下层压力过高，管道内流速过大而引起的流水噪声、震动噪声、水锤及水锤噪声；震动噪声、水锤及水锤噪声；l 避免下层给水系统中水龙头流出水头过大而引起的水流喷溅
5、。避免下层给水系统中水龙头流出水头过大而引起的水流喷溅。高层给水坚向分区的方式：高层给水坚向分区的方式：l 分区减压给水方式：分区水箱减压和分区减压阀减压。分区减压给水方式：分区水箱减压和分区减压阀减压。l 分区并联给水方式。分区并联给水方式。五、室内给水系统所需压力五、室内给水系统所需压力 H=10H1+H2+H3+H4 （kPa）式中：式中：H室内给水系统所需的水压，室内给水系统所需的水压，kPa；H1最不利配水点与引入管起端之间的标高差，最不利配水点与引入管起端之间的标高差，m；H2计算管路的水头损失（水在流动过程中损失的能量），计算管路的水头损失（水在流动过程中损失的能量），kPa；H
6、3水表的水头损失（水经过水表时损失的能量），水表的水头损失（水经过水表时损失的能量），kPa；H4最不利配水点的流出水头，最不利配水点的流出水头，kPa。一般经验值：一般经验值：l 流出水头是为供水时克服水龙头内的摩擦、冲击、流速（大小、方流出水头是为供水时克服水龙头内的摩擦、冲击、流速（大小、方向）变化等阻力所需的静水压力，一般取向）变化等阻力所需的静水压力，一般取1520kPa。一般经验值：一般经验值：为了选择给水方式，可按建筑物的层数粗略估计自室外地面算起所为了选择给水方式，可按建筑物的层数粗略估计自室外地面算起所需的最小保证压力值。需的最小保证压力值。l 一般地，单层建筑物为一般地，单
7、层建筑物为100kPa；二层建筑物为；二层建筑物为120kPa；三层或三层；三层或三层以上建筑物，每增加一层增加以上建筑物，每增加一层增加40kPa。对于引入管或室内管道较长。对于引入管或室内管道较长或层高超过或层高超过3.5m时，上述数值应适当增加。时，上述数值应适当增加。第二节第二节 室内给水系统常用设备室内给水系统常用设备一、给水常用管材、管件及其连接一、给水常用管材、管件及其连接1.给水常用管材给水常用管材常用给水管材一般有常用给水管材一般有钢管、铜管、铸铁管和塑料管等。钢管、铜管、铸铁管和塑料管等。但必须注意：生活用但必须注意：生活用水的给水管必须是无毒的。水的给水管必须是无毒的。（
8、1）钢管）钢管l 钢管有焊接钢管（常用）、无缝钢管两种。钢管有焊接钢管（常用）、无缝钢管两种。l 室内给水管道通常用普通和加厚焊接钢管。用于生活给水管道要室内给水管道通常用普通和加厚焊接钢管。用于生活给水管道要专门镀锌。专门镀锌。l 规格以公称直径（也称公称口径、公称通径）表示，即用字母规格以公称直径（也称公称口径、公称通径）表示，即用字母DN其后附加公称直径数值（内径）。其后附加公称直径数值（内径）。例如例如DN40DN40，则表示公称直，则表示公称直径为径为40mm 40mm。l 无缝钢管则以外径乘以壁厚来表示规格。无缝钢管则以外径乘以壁厚来表示规格。（2）铜管）铜管l 主要优点在于其具有
9、很强的抗锈蚀能力，强度高，可塑性强，坚主要优点在于其具有很强的抗锈蚀能力，强度高，可塑性强，坚固耐用固耐用l 能抵受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火能抵受较高的外力负荷，热胀冷缩系数小，能抗高温环境，防火性能也较好性能也较好l 使用寿命长，可完全被回收利用，不污染环境。使用寿命长，可完全被回收利用，不污染环境。l 其主要缺点是价格较高。其主要缺点是价格较高。（3）铸铁管）铸铁管l 与钢管相比具有耐腐蚀性强、造价低、耐久性好等优点，适合于与钢管相比具有耐腐蚀性强、造价低、耐久性好等优点，适合于埋地敷设。埋地敷设。l 缺点是质脆、重量大、单管长度小等。缺点是质脆、重量大、单管长度
10、小等。（4）塑料管）塑料管l 优点是化学性能稳定、耐腐蚀、重量轻，管内壁光滑、加工安装优点是化学性能稳定、耐腐蚀、重量轻，管内壁光滑、加工安装方便等。方便等。常用的塑料管材有：常用的塑料管材有：l 硬聚氯乙烯塑料（硬聚氯乙烯塑料（UPVC）管材、）管材、l 聚乙烯（聚乙烯（PE）管材、）管材、l 三型聚丙烯（三型聚丙烯（PP.R）管材。）管材。（5）复合管材）复合管材l 钢塑复合（钢塑复合（SP）管材）管材l 铝塑复合（铝塑复合（PAP）管材。）管材。l 除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。等优点。2.管材的选
11、择管材的选择l 新建、改建、扩建新建、改建、扩建城市供水管道城市供水管道（400mm以下）和住宅以下）和住宅小区室外给水管小区室外给水管道道应使用硬聚氯乙烯、聚乙烯塑料管；应使用硬聚氯乙烯、聚乙烯塑料管；大口径城市供水管道大口径城市供水管道可选用钢塑复合可选用钢塑复合管。管。l 新建、改建新建、改建住宅室内给水管道住宅室内给水管道、热水管道热水管道和和供暖管道供暖管道优先选用铝塑复合管、优先选用铝塑复合管、交联聚乙烯管等新型管材，淘汰镀锌钢管。交联聚乙烯管等新型管材，淘汰镀锌钢管。3.给水常用管件给水常用管件4.给水管道的连接给水管道的连接l 给水管道的连接方法有给水管道的连接方法有螺纹连接（
12、又称丝扣连接）、焊接、法兰螺纹连接（又称丝扣连接）、焊接、法兰连接和承插连接等。连接和承插连接等。二、给水管道附件二、给水管道附件l 给水管道附件是安装在管道及设备上的启闭和调节装置的总称。给水管道附件是安装在管道及设备上的启闭和调节装置的总称。l 一般分为配水附件和控制附件两类。一般分为配水附件和控制附件两类。1.配水附件配水附件2.控制附件控制附件管网的给水方式市政直接给水方式：市政直接给水方式：适用适用于市政水压稳定的多层建于市政水压稳定的多层建筑。筑。变频给水方式：变频给水方式：适用于适用于多层、小高层住宅建筑多层、小高层住宅建筑.管网的给水方式高位水箱给水方式：高位水箱给水方式：适用
13、适用于高层超高层建筑。于高层超高层建筑。分区给水方式：分区给水方式：直接供水直接供水（或变频）与高位水箱相结（或变频）与高位水箱相结合的方式，适用于高层分区合的方式，适用于高层分区供水。供水。管网的保养方法与内容l 故障现象：水泵停止，水锤现象造成管道异响，经常出现管道爆裂。l 故障分析：由于楼层偏高，水泵又是工频运行，况且楼层中间段又没有安装减压阀，每当停泵时管网内的水急速下回造成水锤现象。解决水锤的最好方式是水泵安装变频器软启动，用净音式止回阀或活塞式止回阀，最好还要在水泵出口的止回阀上端管网上安装泻压阀。l 故障现象：地下室过墙管生锈跑水。l 故障分析：由于管网走向需要穿过墙体，特别是穿
14、外墙的管网最容易锈蚀漏水，最好在前期安装管网时用比穿墙管稍微大一号的管做套管，避免穿墙管与墙体长时间接触造成潮湿锈蚀。管网的保养方法与内容l管网重点保养内容：l重点：楼层管网焊接点，连接点、转弯处、过墙处防止脱漆，有无沙眼或受潮锈蚀，有无水锤出现，支架是否牢固等。l标准：管网表面油漆光亮无老化，各焊接点、连接点、过墙处无受潮锈蚀现象，各支架牢固可靠。排水管流水顺畅。阀门的保养方法与内容l 阀门日常维护重点：l 自来水中含有沙粒，可能卡死水箱液压阀造成溢水，需要定期检查阀门状态、水箱高水位报警装置作用并对中心值班人员进行培训。l 弹簧式减压阀的弹簧经常会锈断，造成减压失灵或膜片裂开漏水，失去减压
15、功能。应经常观察减压阀后端水压情况，判断减压阀状况，防止水压超高。l 污水井、泳池循环泵止回阀经常存在故障不能发挥止回作用，应定期试验检查，发现故障及时更换.排水设施的保养方法与内容l 污水泵的维护重点：l 泵体的绝缘检查l 排污泵连接软管状况l 积水坑污泥、杂物清理l 管道除锈防腐排水管网的保养内容l 排水管网的维护重点：l 天台排水沟定期清理l 污水横管应定期检查清理l 及时清理化粪池、隔油池给、排水设备设施构成：安全阀安全阀化粪池化粪池减压阀减压阀止回阀止回阀软连接软连接电解点压力表电解点压力表闸阀闸阀闸阀闸阀过滤阀过滤阀离心泵离心泵电动蝶阀电动蝶阀水池水池末端用水设施末端用水设施下水管
16、道下水管道下水井下水井排至市政管网排至市政管网排水设备排水设备供水控供水控制系统制系统第三节第三节 室内给水管道的布置与敷设室内给水管道的布置与敷设一、管路布置一、管路布置1.引入管的布置引入管的布置l 从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和不允许从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和不允许断水处引入。断水处引入。l 当建筑物内卫生用具布置比较均匀时，应在建筑物中部引入，以当建筑物内卫生用具布置比较均匀时，应在建筑物中部引入，以缩短管网向最不利点的输水长度，减少管网的水头损失。缩短管网向最不利点的输水长度，减少管网的水头损失。l 引入管一般设置一条，当建筑物不允许间断供水或室内消火栓总引入管一般设置一条，当建筑物不允许间断供水或室内消火栓总数在数在10个以上时，需要设置两条个以上时，需要设置两条。l 由城市管网的不同侧引入。由城市管网的不同侧引入。l 也可由同侧引入。也可由同侧引入。但间距不小于但间距不小于10M。l 生活给水引入管与污水排出管管外壁的水平距离不得小于生活给水引入管与污水排出管管外壁的水平距离不得小于1.0m。l 引入管穿过承重墙或基础时，引入管
