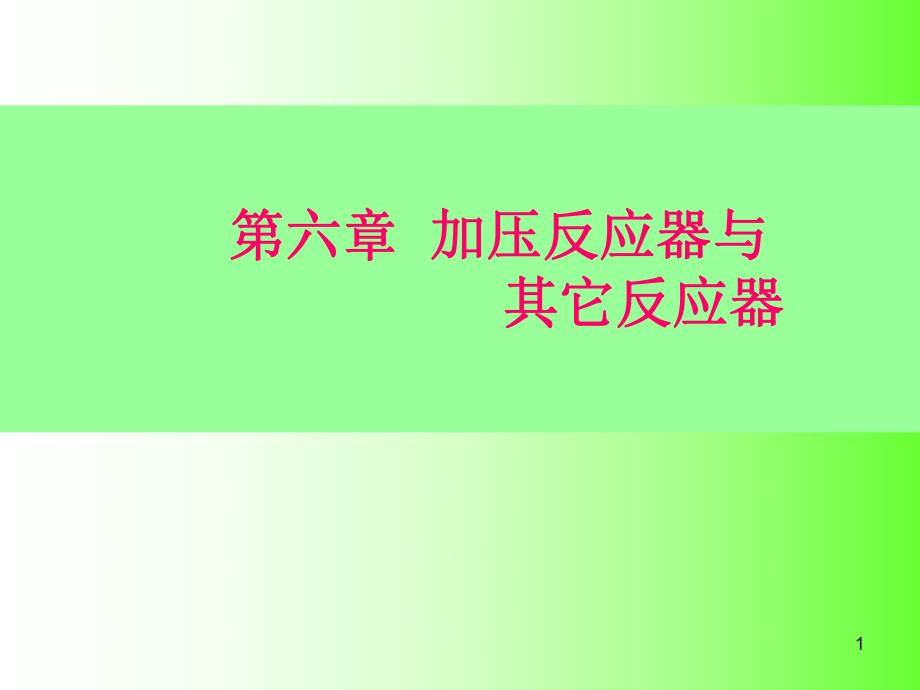

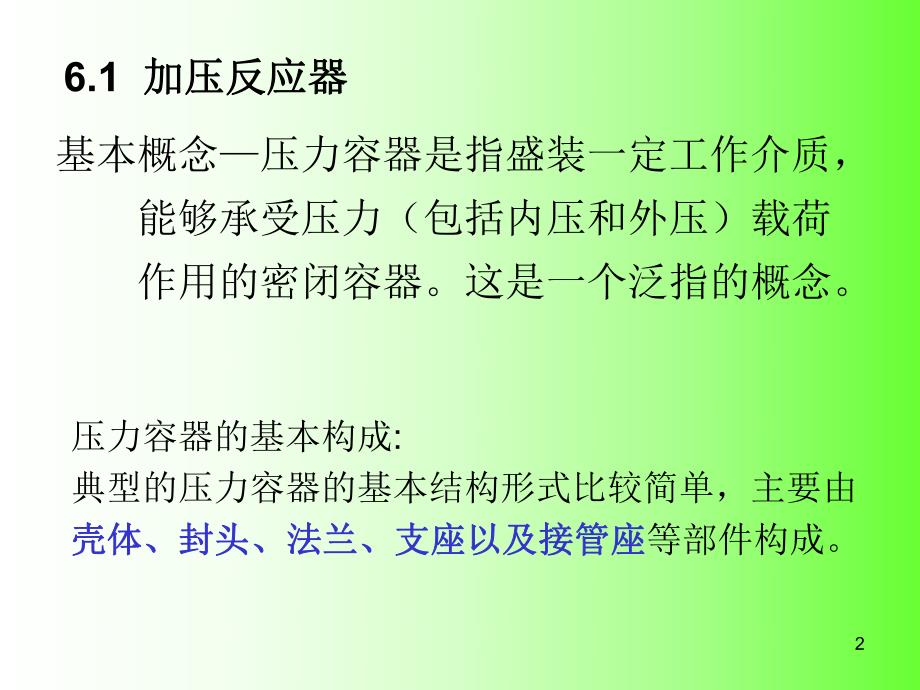

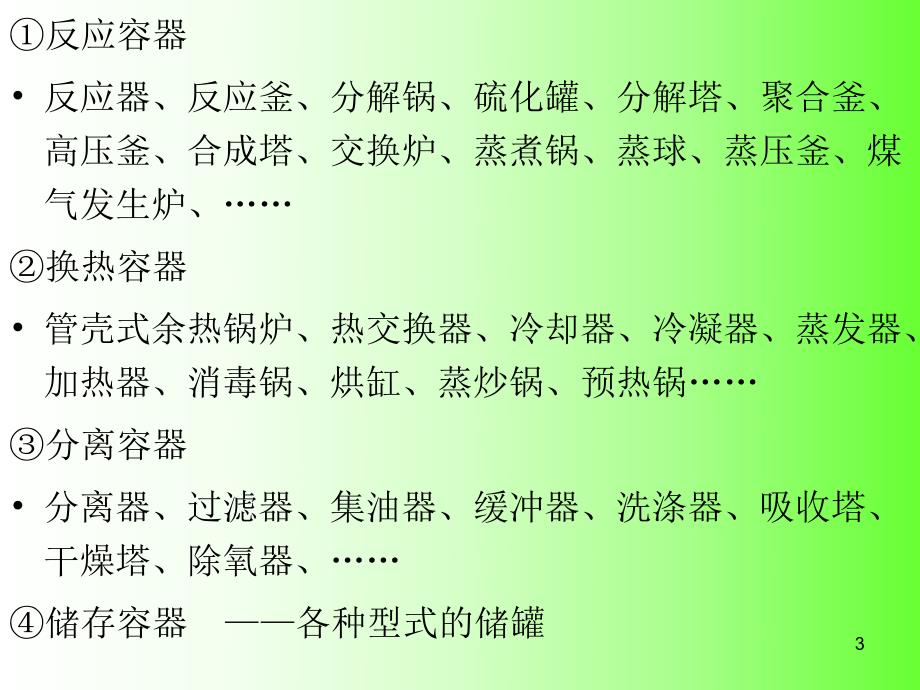

1、1 第六章第六章 加压反应器与加压反应器与 其它反应器其它反应器2基本概念压力容器是指盛装一定工作介质，能够承受压力（包括内压和外压）载荷作用的密闭容器。这是一个泛指的概念。压力容器的基本构成:典型的压力容器的基本结构形式比较简单，主要由壳体、封头、法兰、支座以及接管座壳体、封头、法兰、支座以及接管座等部件构成。6.1 加压反应器加压反应器3反应容器 反应器、反应釜、分解锅、硫化罐、分解塔、聚合釜、高压釜、合成塔、交换炉、蒸煮锅、蒸球、蒸压釜、煤气发生炉、换热容器 管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器、加热器、消毒锅、烘缸、蒸炒锅、预热锅分离容器 分离器、过滤器、集油器、缓冲器、洗
2、涤器、吸收塔、干燥塔、除氧器、储存容器 各种型式的储罐4安全附件 压力表 温度计 安全阀安全阀 爆破片爆破片 紧急切断装置紧急切断装置 安全联锁装置安全联锁装置5 高压釜：搅拌转速可控制高压釜：搅拌转速可控制、运行平稳、噪音小、适用范围广、使用简单、操作方便等特点，是进行各种搅拌反应的理想装置。轴套采用自润滑的石墨、陶瓷、聚四氟乙烯石墨、陶瓷、聚四氟乙烯填充碳纤维等材料，适用于各种物料在不同的反应条件下进行搅拌反应。例如：气液反应、气液固反应、液固反应气液反应、气液固反应、液固反应等。该反应釜为催化加氢、聚合、酯化、冶金、制药、化工、树脂合成、橡胶助剂工业的理想选择。6 1.催化加氢属于绿色还
3、原技术催化加氢属于绿色还原技术。应用催化加氢技术代替铁粉、硫化碱、水合肼铁粉、硫化碱、水合肼等传统还原法，不仅可以提高原料利用率和产品的质量，降低生产成本，增强产品的竞争力；2.充分利用了氢气资源，又调整了产品结构，充分利用了氢气资源，又调整了产品结构，提高企业的经济效益(同时可利用氮肥厂、氯碱厂和炼油厂回收的氢气生产加氢产品)3.三废能减少三废能减少90%以上，有效地保护了生态环境。催化加氢优点催化加氢优点:7 目前，在精细化学品生产上，加氢工艺普遍采用高压釜高压釜间歇式加氢，操作繁琐，生产规模受限制，催化剂不能长周期使用，生产成本较高。固定床固定床连续加氢工艺克服了间歇式加氢的缺点，具有显
4、著的优越性。（固定床氧化反应器转化率很高。）86.2 催化反应器一、物料预处理设备物料预处理设备1、熔化设备：、熔化设备：锅式、箱式，无搅拌装置，可用任何加热剂加热。2、气体净化和压缩装置：、气体净化和压缩装置：进入催化反应器的气体为克服阻力，需先经压缩，气体压缩前先采用过滤器除去其中悬浮状的固体杂质。3、液态组分汽化和蒸气混合物制备所用设备液态组分汽化和蒸气混合物制备所用设备9气体催化净化气体催化净化 含尘气体通过催化床层发生催化反应，使污染物转化为无害或易于处理的物质 应用 工业尾气和烟气去除SO2和NOx 有机挥发性气体(VOCs)和臭气的催化燃烧净化 汽车尾气的催化净化10催化净化工艺
5、段间冷却的四层催化床第二级催化床预除尘和水分填充床吸收塔填充床吸收塔来自冶炼厂或硫磺燃烧的富含SO2的尾气水含有约为初始进气SO2浓度3%的尾气含 有 约 为 初始进气SO2浓度0.3%的尾气水单级吸收工艺二级吸收工艺SO2单级和二级净化工艺的流程图催化反应：4205503222/1SOOSOVanadium4223SOHOHSO11催化净化工艺NOxNH3 filter Combustor MixerReactorNOx的选择性催化还原（的选择性催化还原（SCR）OHNNONH222312768OHNNONH2236564催化剂200-300：Pt(Pd,Fe,Cu,Mn)/Al2O3(Ti
6、O2,V2O5)12催化反应器的设计 设计基础 反应器的流动模型 活塞流、混合流 实际流态介于两者之间 反应器内每一点的流态各不相同，停留时间各异 不同停留时间的物料在总量中所占的分率具有相应的统计分布停留时间分布函数停留时间分布函数 工业上，连续釜式反应器理想混合反应器；径高比大的固定床活塞流反应器136.3 6.3 生物反应器生物反应器利用生物工程技术进行生产的过程统称为生物反应过程。利用生物工程技术进行生产的过程统称为生物反应过程。采用活细胞(包括微生物、动植物细胞)作为生物催化剂的生物反应过程称为发酵过程或细胞培养过程。采用游离或固定化酶作为生物催化剂的生物反应过程，则称为酶反应过程。
7、生物反应器：生物反应器：利用酶或生物体（如微生物）所具有的利用酶或生物体（如微生物）所具有的生物功能，在体外进行生化反应的装置系统。生物功能，在体外进行生化反应的装置系统。14能维持一定的温度、温度、pHpH、反应物(如营养物质、溶解氧等)浓度浓度应具备良好的传质、传热和混合性能，以便为生物反应的顺利进行提供适宜的环境条件。细胞生物反应器除具备上述特性外，还要求有一定的除菌及密封除菌及密封设备，以防止生产过程中因微生物侵入造成的杂菌污染。根据生物反应过程中所使用的生物催化剂不同可将根据生物反应过程中所使用的生物催化剂不同可将生物反应器分为：生物反应器分为：酶反应器和细胞生物反应器。酶反应器和细
