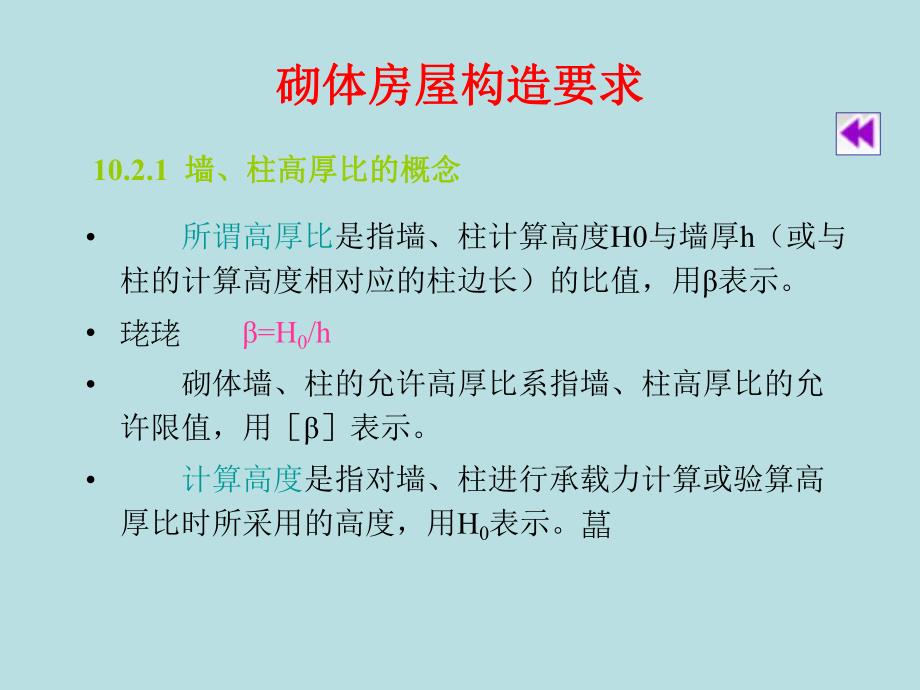

1、砌体房屋构造要求砌体房屋构造要求 所谓高厚比是指墙、柱计算高度H0与墙厚h（或与柱的计算高度相对应的柱边长）的比值，用表示。=H0/h 砌体墙、柱的允许高厚比系指墙、柱高厚比的允许限值，用表示。计算高度是指对墙、柱进行承载力计算或验算高厚比时所采用的高度，用H0表示。10.2.1 墙、柱高厚比的概念墙、柱高厚比的概念(1)材料强度等级 工程调查发现，砖强度等级低于MU10或采用石灰砂浆砌筑的普通粘土砖砌体，其耐久性差，容易腐蚀风化，处于潮湿环境或有腐蚀性介质侵入时强度及质量的要求更高。因此规范规定：五层及五层以上房屋的墙，以及受振动或层高大于6m的墙、柱所用材料的最低强度等级为：砖MU10，砌
2、块MU7.5，石材MU30，砂浆M5。10.2.2 一般构造要求一般构造要求 地面以下及防潮层以下的砌体、潮湿房间的墙所用材料的最低强度等级应符合表10.2（详见P201）的要求。(2)最小截面规定 为了避免墙柱截面过小导致稳定性能变差，以及局部缺陷对构件的影响增大，规范规定了各种构件的最小尺寸。承重的独立砖柱截面尺寸不应小于240mm370mm。毛石墙的厚度不宜小于350mm。毛料石柱截面较小边长不宜小于400mm。当有振动荷载时，墙、柱不宜采用毛石砌体。(3)墙、柱连接构造 为了增强砌体房屋的整体性和避免局部受压损坏，规范规定：1）跨度大于6m的屋架和跨度大于下列数值的梁，应在支承处砌体设
3、置混凝土或钢筋混凝土垫块；当墙中设有圈梁时，垫块与圈梁宜浇成整体：对砖砌体为4.8m；对砌块和料石砌体为4.2m；对毛石砌体为3.9m。2)当梁的跨度大于或等于下列数值时，其支承处宜加设壁柱或采取其他加强措施：对240mm厚的砖墙为6m，对180mm厚的砖墙为4.8m；对砌块、料石墙为4.8m。3）预制钢筋混凝土板的支承长度，在墙上不宜小于100mm；在钢筋混凝土圈梁上不宜小于80mm；当利用板端伸出钢筋拉结和混凝土灌注时，其支承长度可为40mm，但板端缝宽不小于80mm，灌缝混凝土不宜低于C20。4）预制钢筋混凝土梁在墙上的支承长度应为180240mm，支承在墙、柱上的吊车梁、屋架以及跨度大
4、于或等于下列数值的预制梁的端部，应采用锚固件与墙、柱上的垫块锚固：砖砌体为9m；对砌块和料石砌体为7.2m。5）填充墙、隔墙应采取措施与周边构件可靠连接。一般是在钢筋混凝土结构中预埋拉结筋，在砌筑墙体时将拉结筋砌入水平灰缝内。6）山墙处的壁柱宜砌至山墙顶部，屋面构件应与山墙可靠拉结。(4)砌块砌体房屋 1）砌块砌体应分皮错缝搭砌，上下皮搭砌长度不得小于90mm。当搭砌长度不满足上述要求时，应在水平灰缝内设置不少于24的焊接钢筋网片，网片每段均应超过该垂直缝，其长度不得小于300mm。2）砌块墙与后砌隔墙交界处应沿墙高每400mm在水平灰缝内设置不少于24、横筋间距不大于200mm的焊接钢筋网片
5、，如图10.2。3）混凝土砌块房屋，宜将纵横墙交接处距墙中心线每边不小于300mm范围内的孔洞采用不低于Cb20灌孔混凝土将孔洞灌实,灌实高度应为墙身全高。4）混凝土砌块墙体的下列部位，如未设圈梁或混凝土垫块，应采用不低于Cb20灌孔混凝土将孔洞灌实：搁栅、檩条和钢筋混凝土楼板的支承面下，高度不应小于200mm的砌体；屋架、梁等构件的支承面下，高度不应小于600mm，长度不应小于600mm的砌体；挑梁支承面下，距墙中心线每边不应小于300mm，高度不应小于600mm的砌体。(5)砌体中留槽洞或埋设管道时，应符合下列规定：不应在截面长边小于500mm的承重墙体、独立柱内埋设管线；不宜在墙体中穿行
6、暗线或预留、开凿沟槽，无法避免时应采取必要的措施或按削弱后的截面验算墙体承载力。对受力较小或未灌孔砌块砌体，允许在墙体的竖向孔洞中设置管线。图10.2 砌块墙与后砌隔墙交接处钢筋网片 10.2.3 防止或减轻墙体开裂的主要措施防止或减轻墙体开裂的主要措施10.2.3.1 墙体开裂的原因墙体开裂的原因 产生墙体裂缝的原因主要有三个，即外荷载、温度变化和地基不均匀沉降。（1）因温度变化和砌体干缩变形引起的墙体裂缝 温度裂缝形态有水平裂缝、八字裂缝两种，如图10.3(a)、(b)所示。干缩裂缝形态有垂直贯通裂缝、局部垂直裂缝两种，如图10.3(c)、(d)所示。（2）因地基发生过大的不均匀沉降而产生
7、的裂缝（如图10.4所示）。常见的因地基不均匀沉降引起的裂缝形态有正八字形裂缝、倒八字形裂缝，高层沉降引起的斜向裂缝、底层窗台下墙体的斜向裂缝，如图10.4所示。图10.3 温度与干缩裂缝形态（a）水平裂缝；（b）八字裂缝；（c）垂直贯通裂缝；（d）局部垂直裂缝图10.4 由地基不均匀沉降引起的裂缝(a)正八字形裂缝；(b)倒八字形裂缝；(c)、(d)斜向裂缝（1）为了防止或减轻房屋在正常使用条件下由温度和砌体干缩引起的墙体竖向裂缝，应在墙体中设置伸缩缝。伸缩缝应设置在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方。（2）为了防止和减轻房屋顶层墙体的开裂，可根据情况采取下列措施
8、：屋面设置保温、隔热层；10.2.3.2 防止墙体开裂的措施防止墙体开裂的措施 屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置分格缝，分格缝间距不宜大于6mm，并与女儿墙隔开，其缝宽不小于30mm；用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖；在钢筋混凝土屋面板与墙体圈梁的接触面处设置水平滑动层，滑动层可采用两层油毡夹滑石粉或橡胶片等；对于长纵墙，可只在其两端的23隔开间设置，对于横墙可只在其两端l/4范围内设置（l为横墙长度）；顶层屋面板下设置现浇钢筋混凝土圈梁，并与外墙拉通，房屋两端圈梁下的墙体宜适当设置水平钢筋；顶层挑梁末端下墙体灰缝内设置3道焊接钢筋网片（纵向钢筋不宜少于24，横筋间距
9、不宜大于200mm）或26钢筋，钢筋网片或钢筋应自挑梁末端伸入两边墙体不小于1m（图10.5）；顶层墙体有门窗洞口时，在过梁上的水平灰缝内设置23道焊接钢筋网片或26钢筋，并应伸入过梁两边墙体不小于600mm；顶层及女儿墙砂浆强度等级不低于M5；女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应设置在女儿墙顶并与现浇钢筋混凝土压顶整浇在一起；房屋顶层端部墙体内应适当增设构造柱。（3）防止或减轻房屋底层墙体裂缝的措施 增加基础圈梁的刚度；在底层的窗台下墙体灰缝内设置3道焊接钢筋网片或26钢筋，并应伸入两边窗间墙不小于600mm；采用钢筋混凝土窗台板，窗台板嵌入窗间墙内不小于600mm。（4）墙
10、体转角处和纵横墙交接处宜沿竖向每隔400500mm设置拉结钢筋，其数量为每120mm墙厚不少于设置16钢筋或焊接钢筋网片，埋入长度从墙的转角或交接处算起，每边不少于600mm。（5）对于灰砂砖、粉煤灰砖、混凝土砌块或其他非烧结砖，宜在各层门、窗过梁上方的水平灰缝内及窗台下第一、第二道水平灰缝内设置焊接钢筋网片或26钢筋，焊接钢筋网片或钢筋应伸入两边窗间墙内不小于600mm。（6）为防止或减轻混凝土砌块房屋顶层两端和底层第一、二开间门窗洞口处的裂缝，可采取下列措施：在门窗洞口两侧不少于一个孔洞中设置112的钢筋，钢筋应在楼层圈梁或基础锚固，并采取不低于Cb20的灌孔混凝土灌实；在门窗洞口两边的墙
11、体的水平灰缝内设置长度不小于900mm，竖向间距为400mm的24钢筋或焊接钢筋网片；在顶层和底层设置通长的钢筋混凝土窗台梁，窗台梁的高度宜为块高的模数，纵筋不少于410,箍筋6200,Cb20混凝土。（7）当房屋刚度较大时，可在窗台下或窗台角处墙体内设置竖向控制缝。在墙体的高度或厚度突然变化处也宜设置竖向控制缝，或采取可靠的防裂措施。竖向控制缝的构造和嵌缝材料应能满足墙体平面外传力和防护的要求。（8）灰砂砖、粉煤灰砖砌体宜采用粘结性好的砂浆砌筑，混凝土砌块砌体应采用砌块专用砂浆砌筑。（9）对防裂要求较高的墙体，可根据实际情况采取专门措施。（10）防止墙体因为地基不均匀沉降而开裂的措施有：在地基土性质相差较大，房屋高度、荷载、结构刚度变化较大处，房屋结构形式变化处，以及高低层的施工时间不同处设置沉降缝，将房屋分割为若干刚度较好的独立单元。加强房屋整体刚度。对处于软土地区或土质变化较复杂地区，利用天然地基建造房屋时，房屋体型力求简单，采用对地基不均匀沉降不敏感的结构形式和基础形式。合理安排施工顺序，先施工层数多、荷载大的单元，后施工层数少、荷载小的单元。图10.5 顶层挑梁末端钢筋网片或钢筋
