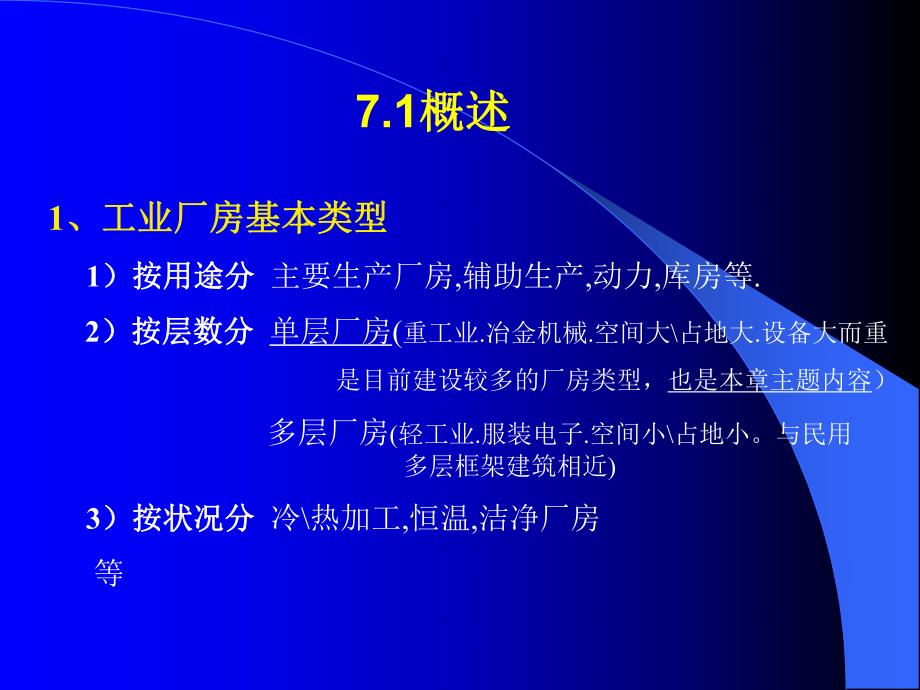

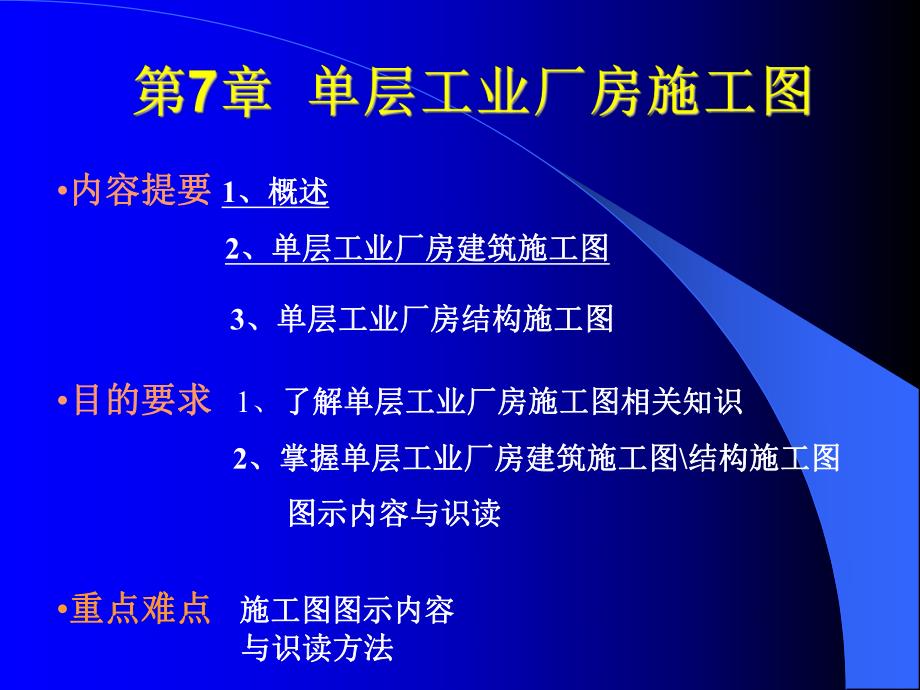

1、内容提要内容提要 1、概述、概述 2、单层工业厂房建筑施工图、单层工业厂房建筑施工图 3、单层工业厂房结构施工图、单层工业厂房结构施工图 目的要求目的要求 1、了解单层工业厂房施工图相关知识了解单层工业厂房施工图相关知识 2、掌握单层工业厂房建筑施工图、掌握单层工业厂房建筑施工图结构施工图结构施工图 图示内容与识读图示内容与识读重点难点重点难点 施工图图示内容施工图图示内容 与识读方法与识读方法 7.1概述概述1、工业厂房基本类型、工业厂房基本类型 1）按用途分）按用途分 主要生产厂房,辅助生产,动力,库房等.2）按层数分）按层数分 单层厂房(重工业.冶金机械.空间大占地大.设备大而重 是目前

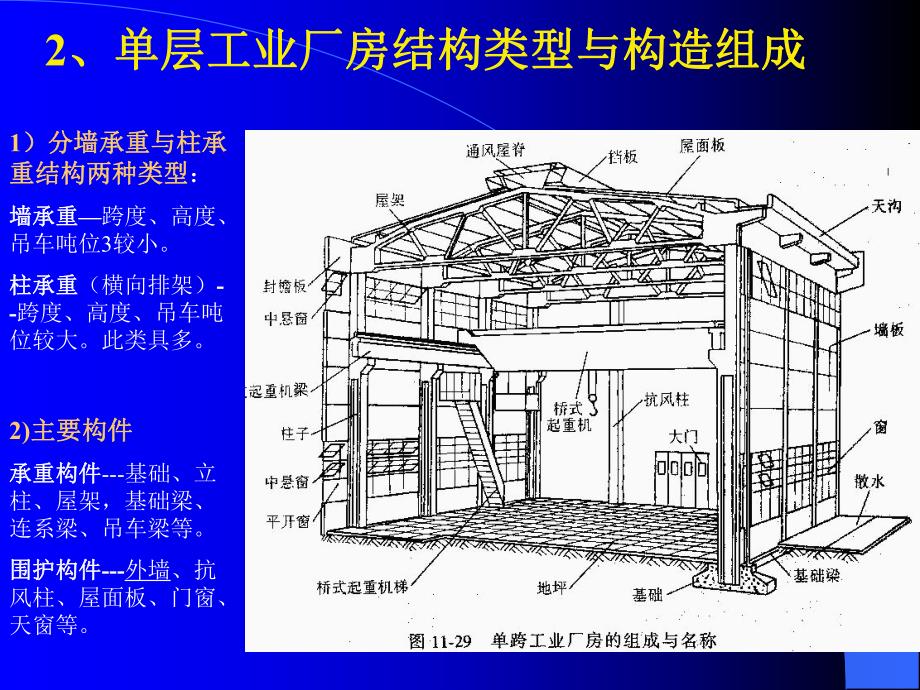

2、建设较多的厂房类型，也是本章主题内容）多层厂房(轻工业.服装电子.空间小占地小。与民用 多层框架建筑相近)3）按状况分）按状况分 冷热加工,恒温,洁净厂房 等 2、单层工业厂房结构类型与构造组成、单层工业厂房结构类型与构造组成2)主要构件主要构件承重构件承重构件-基础、立柱、屋架，基础梁、连系梁、吊车梁等。围护构件围护构件-外墙、抗风柱、屋面板、门窗、天窗等。1）分墙承重与柱承）分墙承重与柱承重结构两种类型重结构两种类型：墙承重墙承重跨度、高度、吊车吨位3较小。柱承重柱承重（横向排架）-跨度、高度、吊车吨位较大。此类具多。梁3、单层工业厂房施工图组成、单层工业厂房施工图组成(重点）单层厂房按生
3、产规模与工艺要求又分为单层厂房按生产规模与工艺要求又分为：1）单层单跨）单层单跨-有一个大间2）单层双跨）单层双跨-有两个相连大间或一大一小3）单层三跨）单层三跨-有三个相连大间或一大两小单层厂房整套施工图的单层厂房整套施工图的：注意与民建区别 设问？1）首页图）首页图-图纸目录，门窗表，标准图表，设计总说明，总图。2）建筑施工图）建筑施工图-说明，平、立、剖面图，详图。3）结构施工图）结构施工图-基础，屋架、板、梁、柱、支撑结构图，详图。4）设备施工图）设备施工图-水、暖、电施工图，等施工图等施工图。7.2 其图纸内容组成其图纸内容组成 主要包括：建筑设计说明，建筑平、立、剖面图，主要包括：
4、建筑设计说明，建筑平、立、剖面图，建筑详图，屋面排水平面图等。建筑详图，屋面排水平面图等。建筑设计说明建筑设计说明 设计依据、规范规定、规模大小、建筑构造做法，门窗统计表等。一般也可放在首页图中。如附图 二的首页图。7.2.1 单厂建筑平面图单厂建筑平面图-1(重点）重点）1、其图示内容及识图要点其图示内容及识图要点-单层厂房建筑平面图主要是表达厂房平面形状、平面布置及其相关尺寸等。设问民用建筑平面图的图示内容及要点？1）图名，比例 1：100 1：2002）类型，平面形状、布置，吊车，出入口，坡道等3）图线 吊车梁用点画线4）定位轴线，相关尺寸5）详图索引，剖切符号，指北针等平面图识读举例平
5、面图识读举例1）某机修车间平面图，1：100，2）单层双跨，主跨18，主厂房，附跨5590，辅助房间，矩形，设有一台桥式吊车，吨位10T，3个出入口，平开大门，运输，坡道，高低侧窗，散水，伸缩缝，2*2抗风柱。3）图线似民建，吊车梁用粗点画线4）1-8与A-F轴号，三道尺寸，总长总宽，柱距6M，16根钢筋混凝土工字形牛腿柱400*600，门窗及细部尺寸。5）伸缩缝详图3-第4张图中，1-1，指北针P170图7.2某机修车间厂房TU-17.2.2 建筑立面图建筑立面图1、其图示内容及识图要点其图示内容及识图要点-单层厂房建筑立面图主要是表达厂房外形、外部构件竖向布置及其相关尺寸等。设问民用建筑立
6、面图的图示内容及要点？同民建1）图名，比例 1：100 1：2002）外形（简洁）外墙装饰做法，门窗，坡道，雨水管，爬梯等3）图线 同民建4）尺寸 各主要部位标高5）两端定位轴线，详图索引对应平面图核对相关内容2、立面图识读举例、立面图识读举例某铸钢厂的单层厂房施工图-附图1)某铸钢厂单层厂房的1-11轴13（南）立面图，1：1002)矩形的外形（简洁）外墙装饰做法，天窗，高低侧窗，2个大门，雨水管，爬梯。3）图线似民建4）端轴为1轴-11轴号，东西对称，尺寸标高未注，参剖面图5）无详图索引7.2.3 厂房剖面图厂房剖面图1、其图示内容及识图要点其图示内容及识图要点-单层厂房建筑剖面图主要是表
7、达厂房结构形式、内部构造构件竖向布置及其相关尺寸等。设问民用建筑剖面图的图示内容及要点？1）图名，比例 1：100 1：2002）厂房内部构造构件竖向布置情况，及其相互关系。3）图线 同民建4）尺寸 各主要部位标高5）定位轴线，详图索引对应平、立面图核对相关内容某铸钢厂的单层厂房施工图-附图1)某铸钢厂单层厂房的1-1剖面图，1：1002)对应平面图1-1剖切位置，方向，为横剖面。天窗架，钢屋架，吊车梁，工字形牛腿柱，地面。高低侧窗3)图线似民建4）端轴为A轴D轴号，对称，尺寸标高单跨跨度18000，吊车轨顶标高10，500。C-2标高12，900。5）6详图索引号图图7.6为厂房的节点详图为
8、厂房的节点详图详图1表示大门坡道处的排水做法。详图5表示端柱与山墙的关系。详图7表示天沟的做法。7.3.1 基础结构图基础结构图单层工业厂房基础施工图包括基础平面图、基础详图和文字说明三部分 1基础平面图基础平面图1）基础平面图内容基础平面图内容 主要反映杯型基础、基础梁或墙下条形基础的平面位置，以及它们与定位轴线之间的相对关系。见图 识读2802）基础平面图特点基础平面图特点 由于单层工业厂房的竖向承重构件采用钢筋混凝土柱子，因此柱下通常采用钢筋混凝土独立基础，一般为杯形基础。1基础平面图基础平面图3 3）基础平面图图示方法基础平面图图示方法（1）比例：）比例：1：100、150、200；（
9、2）图线：）图线：粗实线或涂黑柱，中实线基础外轮廓，细实线尺寸线等，点画线基础梁，（3）轴线定位：）轴线定位：与对应的建筑平面图一致。（4）构件代号及编号：）构件代号及编号：基础J1、J2，基础梁JL-1.1）基础详图主要内容：）基础详图主要内容：基础形状尺寸、配筋，与定位轴线基础形状尺寸、配筋，与定位轴线关系，基础梁布置等。关系，基础梁布置等。2）基础详图主要作用：）基础详图主要作用：是柱下独立基础做垫层、支模板、是柱下独立基础做垫层、支模板、绑扎钢筋、浇筑混凝土施工的依据。绑扎钢筋、浇筑混凝土施工的依据。3）基础详图图示方法：）基础详图图示方法：（1）比例：）比例：1：20或或1：30，（
10、2）图线：粗实线钢筋，中实线外轮廓，细实线）图线：粗实线钢筋，中实线外轮廓，细实线（3）定位尺寸：与轴线关系）定位尺寸：与轴线关系（4）配筋）配筋结构平面布置图：结构平面布置图：梁、板、柱等结构构件布局图，表梁、板、柱等结构构件布局图，表示厂房屋盖以下，基础以上全部构件的布置情况，包括示厂房屋盖以下，基础以上全部构件的布置情况，包括柱、吊车梁、连系梁、过梁、圈梁、柱间支撑等构件的柱、吊车梁、连系梁、过梁、圈梁、柱间支撑等构件的平面布置。平面布置。轴线定位及构件代号与编号轴线定位及构件代号与编号图31柱柱 厂房中的各个柱子，由于生产工艺要求和承受的荷载以及所布置位置不同，在结构平面布置图中采用不
11、同的编号来加以区别。2柱间支撑柱间支撑 单层工业厂房设置柱间支撑的目的主要是提高厂房的纵向刚度和稳定性在水平方向传递吊车的水平推力和山墙传来的风荷载。ZC-10和下柱支撑ZC-47 3吊车梁吊车梁 单层工业厂房设有桥式吊车的起重设备，需要在柱子牛腿上设有吊车梁。吊车梁沿纵向柱列布置，参见附图3，图中用粗点划线画在柱子之间，以DL-11Z和DL-IIB表示，其中DL-11B是端柱距间设置的吊车梁，而且在端部吊车梁的端头安装车档在端部吊车梁的端头安装车档，图中用CD-4标注，因而端部吊车梁上的连接件与其他吊车梁不同。1屋架和屋面板屋架和屋面板屋架屋架是单层工业厂房屋盖部分的承重构件。参见附是单层工
12、业厂房屋盖部分的承重构件。参见附图图4 4，图中共有，图中共有8根轴线，故屋架有根轴线，故屋架有8榀榀屋面板屋面板采用预应力大型屋面板，参见附图采用预应力大型屋面板，参见附图4 4，图中以，图中以YWB-3 天沟板天沟板TGB屋面结构图：是屋架、屋面板、屋架支撑等的上屋面结构图：是屋架、屋面板、屋架支撑等的上部结构平面布置图。部结构平面布置图。轴线定位及各种构件代号与编号。轴线定位及各种构件代号与编号。2连系梁、过梁、圈梁连系梁、过梁、圈梁连系梁是沿厂房纵向柱列设置的用以增强厂房纵向刚度，并传递风荷载和承担部分围护墙体荷载的构体。对于有些中小型的单层工业厂房，还可以用圈梁兼作连系梁和窗过梁。3
13、天窗架、天窗支撑和挡风板的布置天窗架、天窗支撑和挡风板的布置参见附图4天窗屋面布置和天窗支撑、挡风板构件布置图，从图中可以看出，天窗屋面设有钢天窗架GCJ6-21K，GCJ6A-21K,GCJ6B-21K和1500mm6000mm的钢筋混凝土屋面板YWB-3,YWBT-3.t天窗架之间设有天窗系杆TL-1，TL-2和天窗水平支撑TS-1、天窗垂直支撑TC-2K。天窗侧面纵向设有侧板CB-1，CB-3和CD-4，横向设有封檐板FB-1，FB-2.天窗挡风板设有檩板LJ-1，横向设有檩条LT-3.重点了解单层工业厂房基础图（基础平面重点了解单层工业厂房基础图（基础平面图与基础详图）、结构平面布置图、屋面结构图与基础详图）、结构平面布置图、屋面结构图的图示内容与方法图的图示内容与方法。
