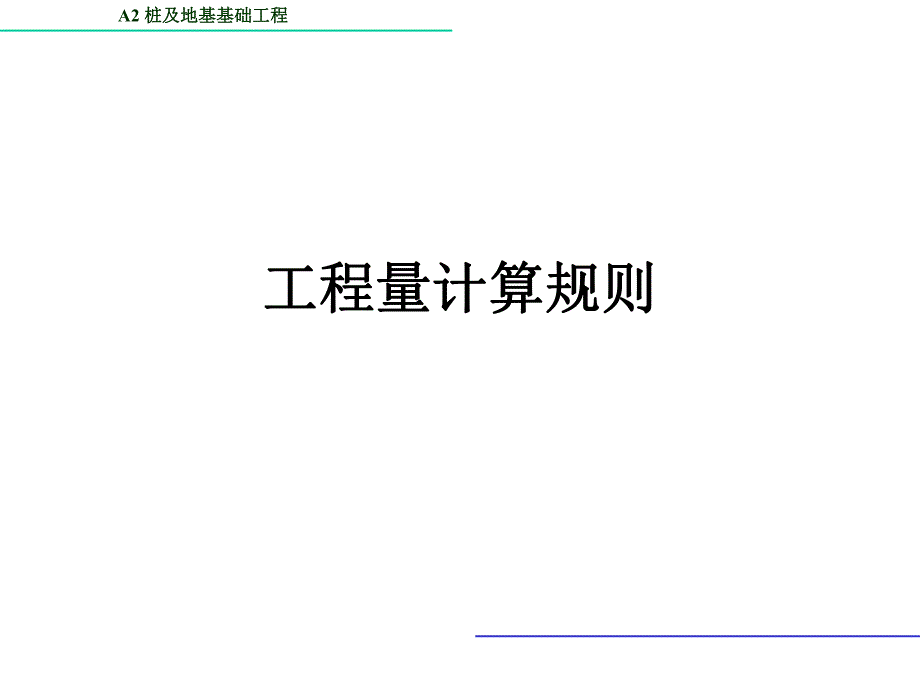

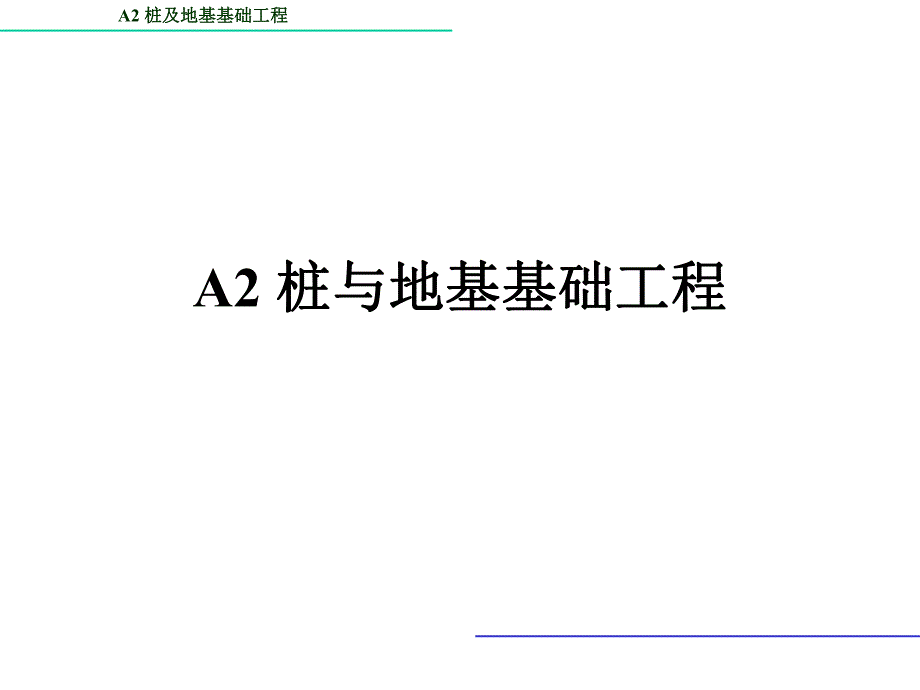

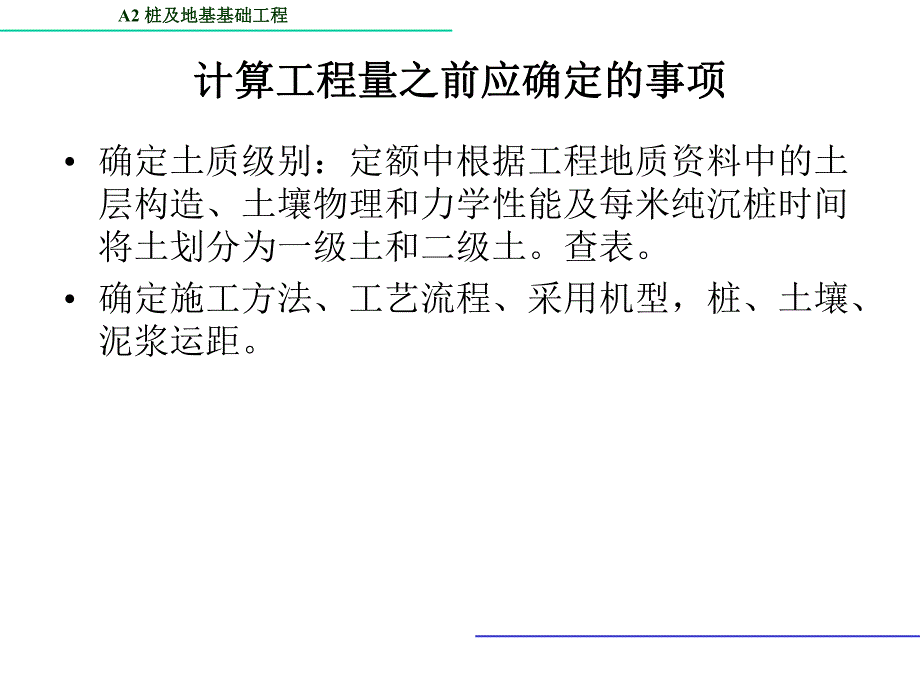

1、A2 桩及地基基础工程桩及地基基础工程A2 桩与地基基础工程桩与地基基础工程A2 桩及地基基础工程桩及地基基础工程计算工程量之前应确定的事项计算工程量之前应确定的事项 确定土质级别：定额中根据工程地质资料中的土层构造、土壤物理和力学性能及每米纯沉桩时间将土划分为一级土和二级土。查表。确定施工方法、工艺流程、采用机型，桩、土壤、泥浆运距。A2 桩及地基基础工程桩及地基基础工程工程量计算规则工程量计算规则A2 桩及地基基础工程桩及地基基础工程预制钢筋混凝土桩预制钢筋混凝土桩打预制钢筋混凝土桩的体积,按设计桩长(包括桩尖,不扣除桩尖虚体积)乘以桩截面面积计算。1.管桩的空心体积应扣除。如管桩的空心部
2、分按设计要求灌注混凝土或其他填充材料时,应另行计算。2.预制砼板桩导向夹具安、拆,按设计图纸规定的水平延长米计算。A2 桩及地基基础工程桩及地基基础工程 3.预制桩按桩全场（包括桩尖）乘以桩断面面积以m3计算 4.预制桩打桩损耗按1.5%计算。A2 桩及地基基础工程桩及地基基础工程接桩接桩 接桩:电焊接桩按设计接头以个计算;硫磺胶泥接桩按桩截面以m2计算。A2 桩及地基基础工程桩及地基基础工程送桩：在打桩时，有时要求将桩顶面打到桩架操作平台（离地面50cm）以下，或由于某种原因要求将桩顶面打入自然地面以下，这时桩锤就不可能直接触击到桩头，因而需要另用一根桩（送桩）接到该桩顶，将桩打到要求的位置
3、，最后将这根桩去掉。只有桩顶设计标高超出室外自然标高50cm以上时才无送桩。送桩工程量=桩截面面积*送桩长度（打桩架底至桩顶面高度或自桩顶面至自然地坪面另加0.5m）送桩送桩A2 桩及地基基础工程桩及地基基础工程例题例题 某基础工程采用设计桩长14m的钢筋混凝土预制方桩300根，预制方桩如图所示（硫磺胶泥接桩），设计桩顶面标高为-1.5m，自然地面标高为-0.3m，求该工程预制桩的打桩、送桩、接桩工程量。A2 桩及地基基础工程桩及地基基础工程打孔灌注桩打孔灌注桩 1.混凝土桩、砂桩、砂石桩、灰土挤密桩及碎石桩的体积,按设计规定的桩长包括桩尖,不扣除桩尖虚体积乘以钢管管箍外径截面面积计算。2.扩
4、大桩的体积按单桩体积乘以次数计算。单桩体积*次数 3.打孔后先埋入预制混凝土桩尖,再灌注混凝土者,桩尖按钢筋混凝土章节计算体积,灌注桩按设计长度(自桩尖顶面至桩顶面高度)乘以钢管管箍外径截面积计算。A2 桩及地基基础工程桩及地基基础工程 六、人工挖孔扩底灌注桩按图示护壁内径圆台体积及扩大桩头实体积以m3计算，护壁混凝土按图示尺寸以m3计算。七、钻孔灌注桩,按设计桩长(包括桩尖,不扣除桩尖虚体积)增加0.25m乘以设计断面面积计算。（设计桩长（包括桩尖）+0.25）*设计断面面积A2 桩及地基基础工程桩及地基基础工程 八、灌注混凝土桩的钢筋笼制作依设计规定,按钢筋混凝土章节相应项目以吨计算。九、
5、旋喷桩工程量，区分不同的施工方法，按设计桩长计算。十、喷粉桩工程量，区分不同的桩径，按设计桩长计算。十一、泥浆运输工程量按钻孔体积以立方米计算。A2 桩及地基基础工程桩及地基基础工程地下连续墙地下连续墙 十二、地下连续墙工程量计算：1.导墙土方开挖工程量，按施工组织设计实挖体积以立方米计算。2.导墙砼，按施工组织设计实体积以立方米计算。3.地下连续墙成槽土方工程量，按连续墙中心线长度、厚度和槽深（加超深0.5m）体积以立方米计算。连续墙砼浇注量，同连续墙成槽土方工程量。4.锁口管及清底置换：以段为计量单位（段指槽壁单元槽段），其工程量按连续墙段数加1计算。定额中己包括锁口管的摊销。A2 桩及地
6、基基础工程桩及地基基础工程 十三、地基强夯工程量，区分夯击能量、每一夯击点的夯击数，按设计图示强夯面积以平方米计算。十四、土钉（砂浆锚杆）支护：1.边坡土钉工程量：按设计图示重量以吨计算。2.喷射砼工程量，按图示支护面积以平方米计算。初喷5cm为基本层，每增加1cm按增加层计算。A2 桩及地基基础工程桩及地基基础工程凿桩头凿桩头 预制混凝土桩、灌注桩，按打桩体积以立方米计算。旋喷桩，按凿除的桩体积以立方米计算。A2 桩及地基基础工程桩及地基基础工程截桩截桩 十六、截桩按桩的根数计算。A2 桩及地基基础工程桩及地基基础工程定额说明定额说明A2 桩及地基基础工程桩及地基基础工程 一、定额适用于一般
7、工业与民用建筑工程的桩与地基基础工程。二、本定额己综合考虑了土壤级别。三、单位工程打(灌)桩工程量在定额表规定数量以内时,其人工、机械按相应定额项目乘以系数1.25计算。四、焊接桩接头钢材用量,设计与定额用量不同时,可按设计用量换算。五、打试验桩按相应定额项目的人工、机械乘以系数2.0。六、打桩、打孔，桩间净距小于4倍桩径(桩边长)的，按相应定额项目中的人工、机械乘以系数1.13。A2 桩及地基基础工程桩及地基基础工程 七、本章规定以打直桩为准,如打斜桩斜度在1:6以内者,按相应定额项目中的人工、机械乘以系数1.25,如斜度大于1:6者,按相应定额项目中的人工、机械乘以系数1.43。八、本章定
8、额液压静力压桩机压预制钢筋混凝土桩是按压方桩考虑的，如压管桩按压方桩桩定额中得人工、机械乘以系数1.36。九、定额以平地(坡度在15o以内)打桩为准,如在堤坡上(坡度大于15o)打桩时,按相应定额项目人工、机械乘以系数1.15。如在基坑内(基坑深度大于1.5m)打桩或在地坪上打坑槽内(坑槽深度大于l.0m)桩,按相应定额项目人工、机械乘以系数1.11。十、本章旋喷桩是按“单管法”考虑的，如双管法施工按单管法定额乘以系数1.2，三管法施工按单管法定额乘以系数1.4。A2 桩及地基基础工程桩及地基基础工程 十一、本章灌注的材料用量中，均已包括充盈系数和材料损耗。十二、灌注砂石桩除包括充盈系数和损耗
9、率外，还包括级配密实系数1.334。十三、凿桩头和截桩项目当残渣如不能就地掩埋的，按清渣处理。十四、在桩间补桩或强夯后的地基打桩时，按相应项目中的人工机械乘以系数1.15。十五、金属周转材料中包括桩帽、送桩器、桩帽盖、活辨装尖、钢管、料斗等属于周转性使用的材料。A2 桩及地基基础工程桩及地基基础工程 十六、地下连续墙，适用于在粘土、砂土及冲填等软土层地下连续墙工程。1.导墙：（1）导墙开挖，定额考虑了机械挖土、人工辅助挖土及槽底砼垫层浇捣等工作内容。（2）导墙的模板按措施项目另行计算。2.地下连续墙及导墙钢筋的制作、安装、吊装按相应定额另行计算。3.本定额混凝土是按商品混凝土考虑的。地下连续墙砼定额已考虑了垂直度、超挖深度和超灌量的损耗。4.地下连续墙挖土成槽，定额包括自卸汽车场内运土方的工作内容。A2 桩及地基基础工程桩及地基基础工程 十七、边坡喷射砼，定额中没有包括钢筋网片的制作、安装、吊装及临时平台的安、拆，可按相应定额另行计算。十八、本定额旋喷桩事按压钻机和喷射管整体考虑的。十九、桩架90o调面及移动，按措施项目相应定额计算。二十、泥浆池砌筑与拆除可按措施项目计算。
