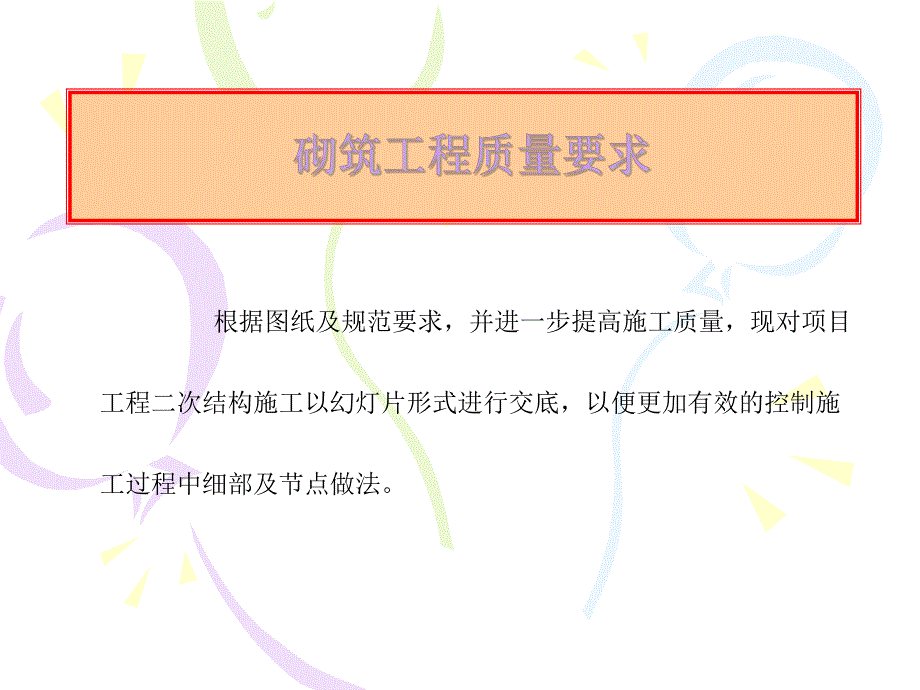

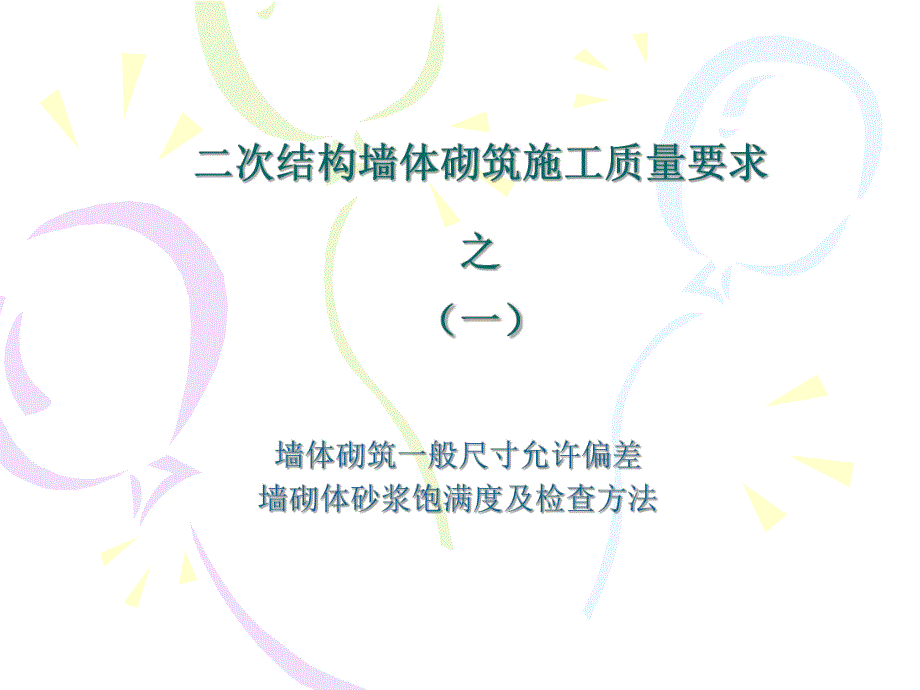

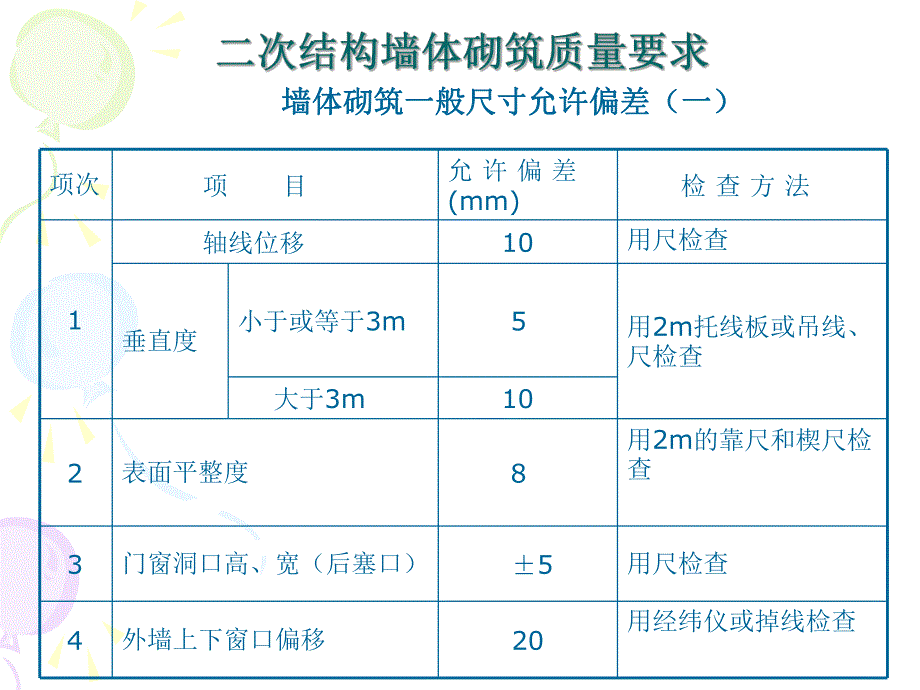

1、 根据图纸及规范要求，并进一步提高施工质量，现对项目工程二次结构施工以幻灯片形式进行交底，以便更加有效的控制施工过程中细部及节点做法。项次 项 目允 许 偏 差(mm)检 查 方 法 1 轴线位移 10用尺检查垂直度小于或等于3m 5用2m托线板或吊线、尺检查 大于3m 10 2表面平整度 8用2m的靠尺和楔尺检查 3门窗洞口高、宽（后塞口）5用尺检查 4外墙上下窗口偏移20用经纬仪或掉线检查 墙体砌筑一般尺寸允许偏差（一）墙体砌筑一般尺寸允许偏差（一）砌体分类 灰 缝 饱满度及要求 检验方法空心砖砌体 水 平 80%采用百格网检查块材底面砂浆的粘结痕迹面积 垂 直填满砂浆、不得有透明缝、瞎缝
2、、假缝 墙砌体的砂浆饱满度及检验方法（二）墙砌体的砂浆饱满度及检验方法（二）检验批划分：每层为一个检验批组织检验批施工二次结构施工方案按相关质量验收规范检查项目专业质量检查员监理工程师下一检验批施工班组自检整改同意报验处罚整改返工报验施工放线植筋及钢筋绑扎填充墙砌筑反坎浇筑拌制砂浆构造柱及其它砼浇筑验收及养护摆样基层处理立皮数杆、挂准线1、技术准备：、技术准备：1）认真熟悉图纸和规范要求，做好二次结构墙体砌筑前的技术交底工作。2）掌握墙体砌筑工程的长度、宽度、高度等几何尺寸，以及墙体的轴线、标高、构造形式等内容情况。3）根据砌块的尺寸和灰缝厚度计算出皮数和排数，制作批数杆。3、墙体砌筑前的准备
3、、墙体砌筑前的准备 1）施工前放线，经复核，办理验线手续。2）植筋及钢筋绑扎，并办理隐检手续。3）蒸压加气混凝土砌块应在砌筑当天对砌块砌筑面喷水湿润。相对含水率为 40%50%。不得随浇随砌，严禁在砌筑后向墙体冲水。混凝土多孔砖、混凝土实心砖及混凝土空心砌块不需浇水湿润，但在气候 炎热的情况下，宜在砌筑前对其喷水湿润。4）留置试块：每一楼层且不超过250m3砌体中各种类型及强度等级的砌 筑砂浆，至少做一组试块（每组6块）。120厚的隔墙采用240（长）115（宽）90（高）混凝土多孔砖砌筑。240mm90mm200厚的内外填充墙采用240（长）190（宽）115（高）的混凝土多孔砖砌筑，两面抹
4、灰。240mm115mm拉结钢筋伸出砼墙及柱的长度不小于70cm。拉结筋沿墙或柱高度方向不大于50cm设置一道。构造柱及拉结钢筋与主体结构混凝土采用植筋锚固。采用A、B组分植筋胶泥。A组（主剂）和B组（固化剂）按10：1搅拌均匀。施工温度为-50C 至 400C。固化时间：24小时 质量要求质量要求1）主控项目。(1)钻孔孔径符合设计要求及有关规定。(2)钻孔内应清理干净,无粉尘、植筋胶产品要求孔道干燥的要保持孔道干燥。2）一般项目。(1)钻孔位置应符合设计(构造)要求和砌块模数。(2)钻孔深度允许偏差为(+20mm,0mm),水平度允许偏差为5mm,位置允许偏差为5mm。1.钢筋植筋施工流程
5、：弹线定位 钻孔 清孔 配胶 注胶 植钢筋 2.植筋孔径和孔深要求：6钢筋：孔径8mm，孔深8cm。12钢筋：孔径16mm，孔深15cm。构造柱主筋连接采用搭接，搭接长度为71cm。构造柱主筋搭接区及柱上下端70cm范围内箍筋加密100。不正确（间不正确（间距过大）距过大）小型空心砌块墙底部砌筑不少于三皮实心砖。厨房间、卫生间隔墙（有防水要求）的底部浇筑250厚C20素混凝土。不少于三皮砖不少于三皮砖25cm不少于不少于3皮实心砖皮实心砖门窗洞口部位采用页岩实心砖砌筑。填充墙顶部采用实心砖斜砌，斜砌角度为45-60度。填充墙顶部斜砌间隔时间不少于14天。450 600 填充墙顶部斜砌高度控制在18-20cm为宜。18-20cm 灰缝宽度控制在10mm12mm内。灰缝的平直度进行拉线和尺量检查，每10m不大于10mm。灰缝饱满度要求：水平灰缝80%垂直灰缝应填满砂浆，不得有明缝或瞎缝马牙槎端部实心砖应先退后进，相错长度60cm，马牙槎的高度不宜超过30cm 构造柱拉结筋按每50cm两根6钢筋进行留置。拉结筋进入砌体内长度为600mm。不大于不大于50cm不同厚度墙体马牙槎留置。填充墙墙体在线管及线盒部位采用实心砖砌筑。线管集中的部位应留通槽，采用C15砼浇筑。
