《住宅楼防水工程技术交底.ppt》由会员分享，可在线阅读，更多相关《住宅楼防水工程技术交底.ppt（32页珍藏版）》请在第壹文秘上搜索。

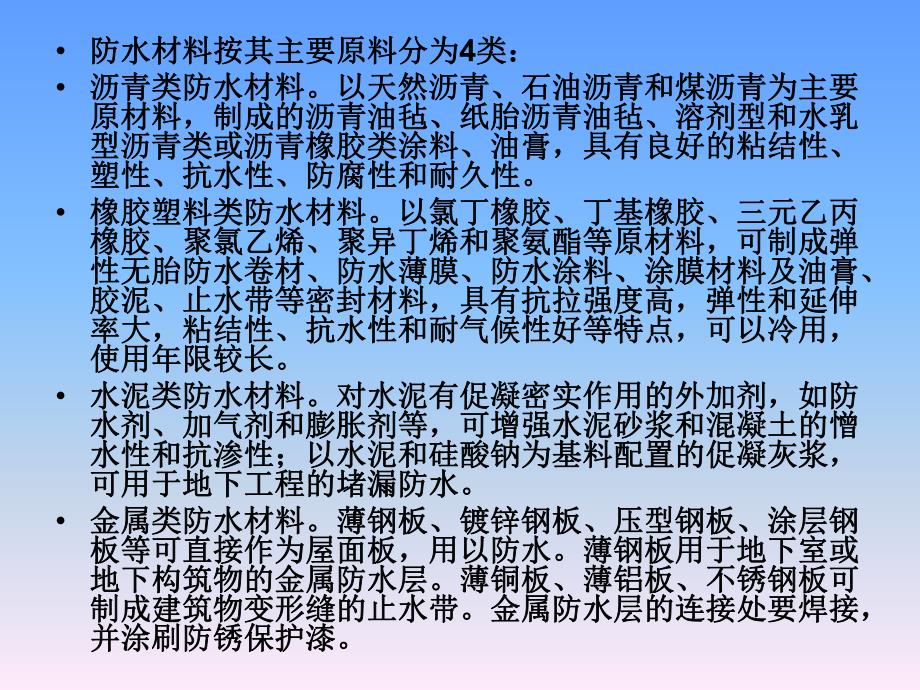

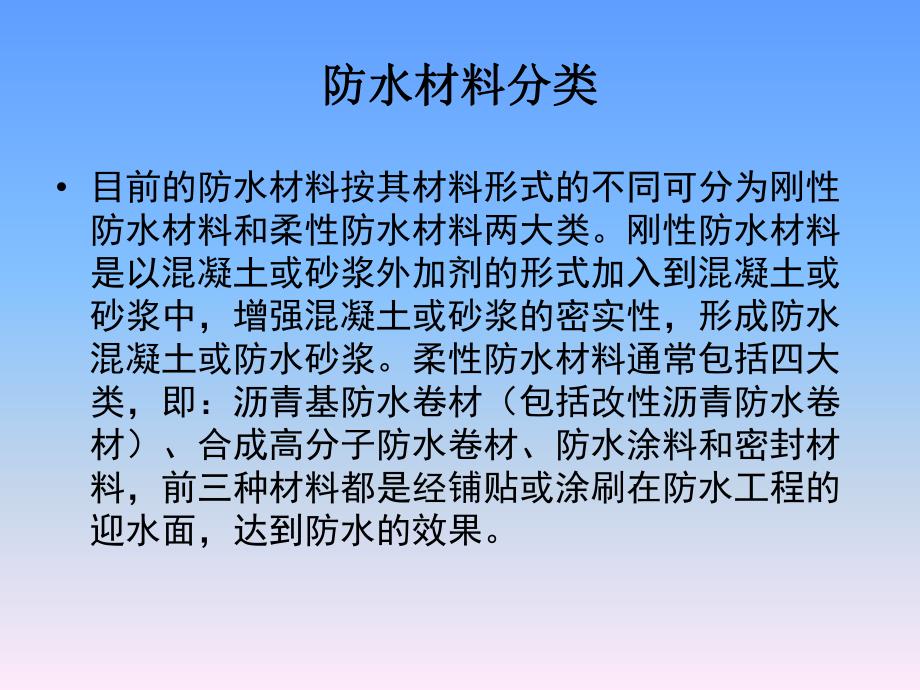

1、防水工程交底防水材料分类防水材料分类 目前的防水材料按其材料形式的不同可分为刚性防水材料和柔性防水材料两大类。刚性防水材料是以混凝土或砂浆外加剂的形式加入到混凝土或砂浆中，增强混凝土或砂浆的密实性，形成防水混凝土或防水砂浆。柔性防水材料通常包括四大类，即：沥青基防水卷材（包括改性沥青防水卷材）、合成高分子防水卷材、防水涂料和密封材料，前三种材料都是经铺贴或涂刷在防水工程的迎水面，达到防水的效果。防水材料按其主要原料分为防水材料按其主要原料分为4类：类：沥青类防水材料。以天然沥青、石油沥青和煤沥青为主要沥青类防水材料。以天然沥青、石油沥青和煤沥青为主要原材料，制成的沥青油毡、纸胎沥青油毡、溶剂型
2、和水乳原材料，制成的沥青油毡、纸胎沥青油毡、溶剂型和水乳型沥青类或沥青橡胶类涂料、油膏，具有良好的粘结性、型沥青类或沥青橡胶类涂料、油膏，具有良好的粘结性、塑性、抗水性、防腐性和耐久性。塑性、抗水性、防腐性和耐久性。橡胶塑料类防水材料。以氯丁橡胶、丁基橡胶、三元乙丙橡胶塑料类防水材料。以氯丁橡胶、丁基橡胶、三元乙丙橡胶、聚氯乙烯、聚异丁烯和聚氨酯等原材料，可制成弹橡胶、聚氯乙烯、聚异丁烯和聚氨酯等原材料，可制成弹性无胎防水卷材、防水薄膜、防水涂料、涂膜材料及油膏、性无胎防水卷材、防水薄膜、防水涂料、涂膜材料及油膏、胶泥、止水带等密封材料，具有抗拉强度高，弹性和延伸胶泥、止水带等密封材料，具有抗
3、拉强度高，弹性和延伸率大，粘结性、抗水性和耐气候性好等特点，可以冷用，率大，粘结性、抗水性和耐气候性好等特点，可以冷用，使用年限较长。使用年限较长。水泥类防水材料。对水泥有促凝密实作用的外加剂，如防水泥类防水材料。对水泥有促凝密实作用的外加剂，如防水剂、加气剂和膨胀剂等，可增强水泥砂浆和混凝土的憎水剂、加气剂和膨胀剂等，可增强水泥砂浆和混凝土的憎水性和抗渗性；以水泥和硅酸钠为基料配置的促凝灰浆，水性和抗渗性；以水泥和硅酸钠为基料配置的促凝灰浆，可用于地下工程的堵漏防水。可用于地下工程的堵漏防水。金属类防水材料。薄钢板、镀锌钢板、压型钢板、涂层钢金属类防水材料。薄钢板、镀锌钢板、压型钢板、涂层钢
4、板等可直接作为屋面板，用以防水。薄钢板用于地下室或板等可直接作为屋面板，用以防水。薄钢板用于地下室或地下构筑物的金属防水层。薄铜板、薄铝板、不锈钢板可地下构筑物的金属防水层。薄铜板、薄铝板、不锈钢板可制成建筑物变形缝的止水带。金属防水层的连接处要焊接，制成建筑物变形缝的止水带。金属防水层的连接处要焊接，并涂刷防锈保护漆。并涂刷防锈保护漆。卷卷 材材 分分 类类TPO卷材卷材沥青卷材沥青卷材高聚物改性沥青卷材高聚物改性沥青卷材高分子卷材高分子卷材改性剂改性剂：SBS、APP、BAC胎胎 体体 ：玻纤胎、：玻纤胎、聚酯纤维聚酯纤维无纺布、聚酯胎、无纺布、聚酯胎、表表 膜膜 ：PE、砂、片岩、铝箔砂
5、、片岩、铝箔施施 工工：冷粘、热熔、自粘、热粘：冷粘、热熔、自粘、热粘橡胶类橡胶类EPDM三元乙丙卷材三元乙丙卷材氯化聚乙烯卷材氯化聚乙烯卷材CPE氯丁橡胶卷材氯丁橡胶卷材CR塑料类塑料类聚氯乙烯卷材聚氯乙烯卷材PVC（P型、型、S型）型）橡塑共混橡塑共混氯化聚乙烯橡胶共混卷材氯化聚乙烯橡胶共混卷材自粘橡胶沥青卷材自粘橡胶沥青卷材增增 强强 ：无胎（膜面）、胎体增强：无胎（膜面）、胎体增强胎胎 体体 ：玻纤胎、聚酯胎：玻纤胎、聚酯胎表表 膜膜 ：PE、PO、铝箔铝箔、片岩片岩两面粘性：单面自粘、双面自粘两面粘性：单面自粘、双面自粘涂涂 料料 分分 类类非焦油聚氨酯涂料非焦油聚氨酯涂料911溶剂
6、型溶剂型双组份聚氨酯双组份聚氨酯PU反应型反应型沥青涂料沥青涂料改性沥青涂料改性沥青涂料高分子涂料高分子涂料焦油聚氨酯涂料焦油聚氨酯涂料851单组份涂料水皮优单组份涂料水皮优丙烯酸酯涂料丙烯酸酯涂料乳液型乳液型聚合物水泥涂料（聚合物水泥涂料（JS）EVA刚刚 性性 材材 料料防水砼膨胀剂、减水剂、化学纤维防水砼膨胀剂、减水剂、化学纤维聚合物砂浆聚合物砂浆PAE、EVA、氯丁胶乳、丁苯胶乳、有机硅氯丁胶乳、丁苯胶乳、有机硅波瓦、平瓦、金属压型板等波瓦、平瓦、金属压型板等密密 封封 材材 料及料及 其其 他他不定型类不定型类非弹性密封材沥青油膏、非弹性密封材沥青油膏、玛玛蹄脂、蹄脂、PVC胶泥等胶
7、泥等弹性密封材弹性密封材溶剂型丁基橡胶、氯丁橡胶等溶剂型丁基橡胶、氯丁橡胶等水乳型丙烯酸水乳型丙烯酸反应型反应型聚氨酯聚氨酯(PU)密封胶密封胶聚硫密封胶聚硫密封胶硅酮密封胶脱酸、脱醇、脱氨硅酮密封胶脱酸、脱醇、脱氨定型类定型类密封条带丁基密封腻子、遇水膨胀橡胶密封条带丁基密封腻子、遇水膨胀橡胶止水带橡胶止水带、止水带橡胶止水带、BW复合止水带复合止水带一卷材 主要有改性沥青防水卷材和高分子防水卷材。改性沥青防水卷材有弹性体(SBS)改性沥青防水卷材、塑性体(APP)改性沥青防水卷材、沥青复合胎柔性防水卷材。弹性体(SBS)改性沥青防水卷材、塑性体(APP)改性沥青防水卷材是以聚酯胎或玻纤胎为
8、胎基，沥青复合胎柔性防水卷材是以沥青为基料，以两种材料复合为胎体，采用的复合胎大多数是化纤破布与高碱玻纤网格布复合而成，不易浸涂、耐霉菌、耐水性、耐久性差，故使用寿命短，主要用于一些临时建筑或设防等级要求不高的场合。一、包装标识。以上三种材料单从外观来看，没有太大区别，因此首先要看包装、标识是否规范。标志上必须注明：生产厂名、商标、产品标记、生产日期或批号、生产许可证号、贮存与运输注意事项，缺一不可。每卷卷材均应标记，且要严格按国家标准规定的顺序标记。同时，要注意卷材的贮存期一般不超过一年。二、看胎基。可以通过用手撕开卷材边缘的方法，来判断胎基是否与标记一致，是否完全浸透，满足标准规定的要求。
9、胎基不能有未浸透的白色痕迹或浅色斑点。聚酯胎用手极难撕裂和拉断，沥青胎基亲和性好，而沥青复合胎卷材往往易撕开，撕开就可以观察出胎基情况了。三、通过物理性能检测判定。裁剪0.8m的卷材按标准进行物理力学性能的检测，达到标准要求即为合格产品。高分子防水卷材通常分:JL1型：三元乙丙橡胶类防水片材是以三元乙丙橡胶为主要材料制成的均质防水片材，是国际上公认的高档次防水材料，其特点是：弹性高、延伸性好、耐天候性能优越，是重点工程的首选材料。JL2型：橡胶（橡塑）共混防水片材，是由橡胶与塑料或橡胶与橡胶共混而成的防水片材，是仅次于三元乙丙类防水片材的防水材料，其特点是柔韧性好、粘着性优秀、耐天候仅次于三元
10、乙丙类片材。JS2型：均质树脂类防水片材主体材料为EVA，其特点是耐水性能强，耐臭氧好，适于恶劣环境下施工，其焊接性能好的特点在地铁等地下工程中成为首选材料。JF2型：非硫化橡塑共混防水片材，主体材料为橡胶与塑料、橡胶与橡胶共混而成，压延后只需常温停放即可，生产效率高。性能相对差一些。FS2型:聚乙烯丙纶卷材具有抗渗透能力强、抗拉强度高、低温柔性好、线胀系数小、易粘接、摩擦系数大、稳定性好、无毒、变形适应能力强、适应温度范围宽、使用寿命长、耐腐蚀、耐霉烂、耐穿刺等良好的综合技术性能。防水卷材施工工艺防水卷材施工工艺 基层表面清理喷、涂基层处理剂节点附加增强处理定位、弹线、试铺铺贴卷材收头处理、
11、节点密封清理、检查、修整保护层施工 热熔法监理工作要点1、基层处理1.1基层必须牢固，无松动、起砂等缺陷。基层表面应平整洁净、均匀一致。1.2必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，最好用高压空气进行清理。阴阳角、管道根部等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。1.3基层若高低不平或凹坑较大时，应用掺加108胶（占水泥重量的15%）的1：3水泥砂浆抹平。1.4基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或圆弧。1.5基层应干燥，含水率宜小于9%（现场若无检测仪器，可采用以下检测方法：用1 m2的卷材覆盖在准备施工防水卷
12、材的基层上，静止平放34小时，用手掀开后查看卷材与基层接触面有无水印，如无水印则表明基层是干燥的，满足防水层基层含水率小于9%，可以施工防水层。）。1.6排水口、地漏应低于基层；有套管的管道部位应高于基层表面不少于20mm。将所留空洞浇水洗净、湿润后，用防水砂浆塞实、抹平、压光。接缝处的水泥渣用磨光机磨平，以外墙、塑料止水带表面水泥浆等杂物用铲刀和钢丝刷清理干净，最后将混凝土表面灰尘扫净。2、涂刷基层处理剂 基层干燥后，涂刷基层处理剂。用长把排刷把基层处理剂涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。干燥至不粘脚、不粘手后方可进行下道工序（基层处理剂可选用冷底子油或
13、用汽油稀释的氯丁橡胶沥青胶粘剂，冷底子油配合比：10#沥青汽油=3070）。3、铺贴附加层：首先铺贴止水带、后浇带、阴阳角，筏板砖胎膜以下部位等处附加层（包括底板卷材），方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面，用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。附加层宽度500mm。4、防水卷材施工4.1弹线：在基层表面按照卷材的宽度将铺贴卷材的基线弹好，以便按此基准线进行卷材铺贴施工。4.1 将卷材置于铺贴起始端，对准基层上已弹好的粉线，将卷材对正找直。4.3 一人正对卷材底面（有热熔胶）手持汽油喷灯
14、，慢旋开关、点燃火焰，将火焰调呈蓝色。使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺，另一人缓慢推展卷材进行排气压实铺帖，最后将端部卷材铺牢压实。4.4基准卷材铺设完成后可进行大面积“法”施工。以基准卷材为准向两侧同时顺序铺贴。4.5施工时，持喷灯的施工人员应站在滚铺前方，对着待铺的卷材加热，随卷材推进倒退行走。使喷灯火焰对准卷材与基层的夹角，喷灯距卷材及基层加热处约0.3-0.6M烘烤至卷材底面胶呈黑色光泽并伴有微量气泡产生，推卷人员及时推滚卷材进行粘铺。4.6卷材搭接长度：卷材长、短边搭接长度应不小于100mm；与立面搭接时上层卷材盖过下层卷材应不小于1
15、50mm。4.7 卷材搭接缝处理卷材接缝搭接宽度为100mm。在粘贴卷材时，先将搭接部分每隔50100cm以胶粘剂临时固定，大面积卷材铺好后即粘贴卷材搭接缝，用丁基橡胶胶粘剂的A组分：B组分1：1配合搅拌均匀，再用油漆刷将配好的胶粘剂均匀涂刷在翻开的卷材接头的两个粘结面上（涂胶量以0.50.8kg/m2为宜），然后干燥2030min，待手感不粘手时即可粘合，从一端开始边压合边驱除空气，使之无气泡及折皱存在，最后再用手持小铁辊顺序用力滚压一遍，然后再用丁基橡胶胶粘剂或其他专用胶粘剂沿卷材搭接缝骑缝粘贴一条宽120mm的卷材胶条，用手持压辊滚压使其粘贴牢固，卷材胶条两侧边用双组分聚氨酯密封膏或单组
16、分氯磺化聚乙烯密封膏予以密封。在其他部分的卷材三层重叠之处必须以聚氨酯密封膏予以封闭。4.8卷材收头处理卷材收头必须用聚氨酯嵌缝膏封闭，封闭处固化后，在收头处再涂刷一层聚氨酯涂膜防水材料，在其尚未完全固化时，即可用108胶水泥砂浆（水泥：砂：108胶1：3：0.20）压缝封闭。自粘聚合物改性沥青防水卷材自粘聚合物改性沥青防水卷材湿铺法工艺流程：基层清理配制专用水泥浆料阴阳角、节点部位粘附加层定位、弹线、试铺刮涂水泥浆料揭去卷材底面隔离纸铺贴卷材辊压、排气、压实粘贴接缝口辊压接缝、排气、压实接缝口、末端收头、节点密封检查、修整验收保护层施工 施工步骤 1、基层处理：卷材铺贴前，应对基层进行处理并修补有缺陷的部位，使湿润而无明水。2、涂抹专用水泥浆料，厚度宜在12mm，在卷材收口处刮涂应稍厚些。3、节点处理：管道、落水口周边、泛水及阴阳角、节点部位加铺附加增强层。4、定位弹线：按卷材宽度尺寸，弹好卷材铺贴控制线，确保卷材铺贴顺直。并将卷材进行试铺和裁剪。5、铺贴卷材：展铺法：将待铺卷材剪好，反铺于基面上，并剥去卷材全部隔离纸，把卷材一端粘贴在预定部位，沿着基准线向前粘贴，随后用压辊向两侧、
